Приборы для анализа теплопроводности: технологии, методы и применение в современных лабораториях

В условиях растущих требований к энергоэффективности, устойчивости материалов и точности промышленных процессов измерение теплопроводности становится критически важным этапом в разработке и контроле качества продукции. Современные приборы для анализа теплопроводности позволяют с высокой точностью определять этот параметр для самых разных материалов — от сверхлёгких изоляторов до высокотемпературных керамик и металлических сплавов.

В этой статье мы рассмотрим основные методы измерения теплопроводности, принципы работы анализаторов, их технические особенности и ключевые сферы применения. Особое внимание будет уделено передовым решениям, используемым в ведущих научных и промышленных лабораториях, включая примеры оборудования от ведущих производителей, таких как немецкая компания Linseis Messgeraete GmbH, чьи приборы демонстрируют высочайшую точность и надёжность.

Что такое теплопроводность и зачем её измерять?

Теплопроводность — это способность материала проводить тепло. Она измеряется в ваттах на метр-кельвин (Вт/(м·К)) и напрямую влияет на эффективность теплообмена, энергосбережение и термостойкость конструкций. Знание этого параметра необходимо:

• При разработке новых теплоизоляционных материалов;
• В строительной отрасли — для оценки энергоэффективности ограждающих конструкций;
• В электронике — для отвода тепла от микросхем и систем охлаждения;
• В аэрокосмической и автомобильной промышленности — при выборе композитов и термостойких покрытий;
• В научных исследованиях — при изучении наноматериалов, керамики, сплавов и полимеров.

Для точного определения теплопроводности применяются специализированные приборы, работающие по разным методикам, каждая из которых имеет свои преимущества и области применения.

Основные методы измерения теплопроводности

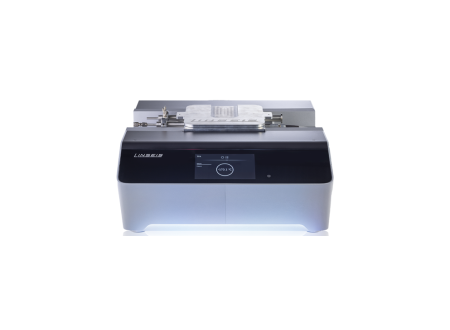

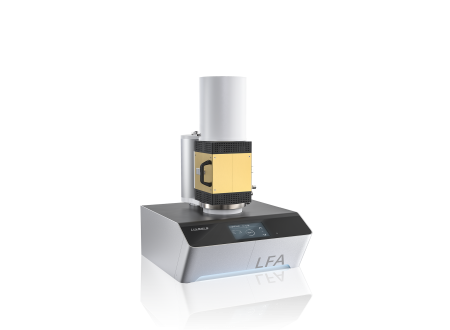

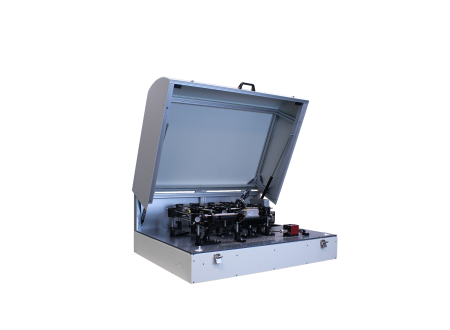

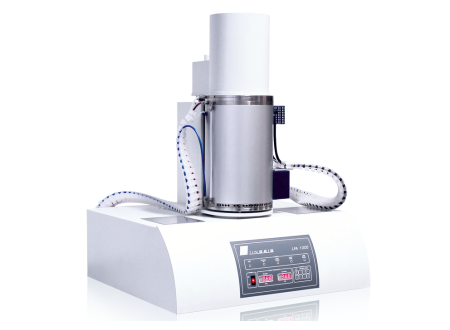

Метод лазерного всплеска (Laser Flash Analysis, LFA)

Один из самых точных и универсальных методов, особенно эффективный для твёрдых материалов, включая металлы, керамику, композиты и полупроводники. Образец облучается коротким импульсом лазера с одной стороны, а с противоположной — с помощью инфракрасного детектора фиксируется изменение температуры во времени. На основе этих данных рассчитывается коэффициент температуропроводности, а затем — теплопроводность (с учётом плотности и теплоёмкости).

Преимущества:

• Высокая точность и воспроизводимость;
• Возможность измерений в широком температурном диапазоне — от криогенных температур до 2800 °C;
• Быстрое время анализа — несколько минут на образец;
• Подходит для тонких пластин, многослойных структур и анизотропных материалов.

Пример: В лабораториях, работающих с перспективными материалами для ядерной энергетики, используются анализаторы, работающие по методу LFA. Например, оборудование, разработанное компанией Linseis Messgeraete GmbH, позволяет проводить измерения в вакууме или инертной атмосфере, исключая окисление образцов при высоких температурах. Такие приборы обеспечивают измерение теплопроводности в диапазоне от 0,1 до более чем 2000 Вт/(м·К), что делает их незаменимыми для анализа как сверхизоляционных аэрогелей, так и графита, карбида кремния и других высокотеплопроводных материалов.

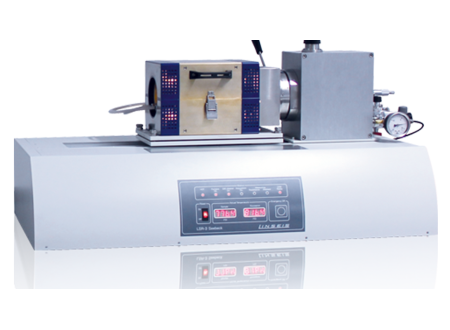

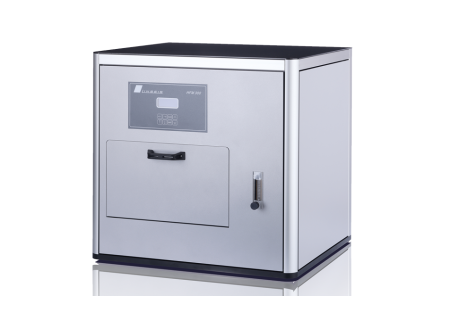

Стационарный метод (метод плоского слоя)

Традиционный подход, при котором образец помещается между двумя термостатированными плитами с известной разницей температур. После установления стационарного теплового потока измеряется тепловой поток и градиент температуры, по которым рассчитывается теплопроводность.

Преимущества:

• Прямое измерение, не требующее косвенных расчётов;
• Высокая точность — до ±1%;
• Соответствие международным стандартам, включая ISO 8301, ASTM C177 и ГОСТ 7076.

Недостатки:

• Длительное время измерения — от 30 минут до нескольких часов;
• Требует идеальной плоскости образца и плотного прилегания к плитам.

Применение: Часто используется для контроля качества теплоизоляционных материалов — минеральной ваты, пенополистирола, пенополиуретана. В промышленных лабораториях такие приборы входят в состав испытательных комплексов для сертификации строительных материалов. Современные стационарные анализаторы, в том числе разработанные Linseis, способны измерять теплопроводность в диапазоне от 0,005 до 5 Вт/(м·К) при температурах от -160 °C до +600 °C, что делает их идеальными для анализа как криогенных изоляторов, так и промышленных огнеупоров.

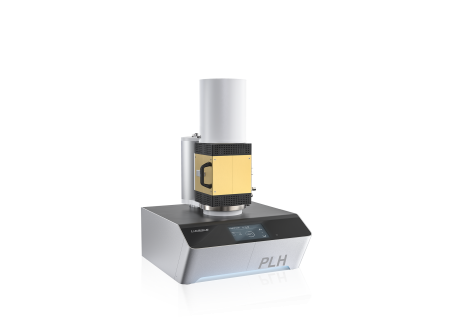

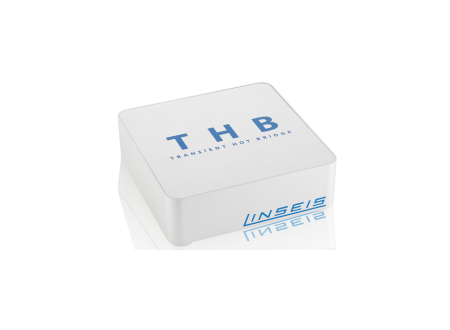

Транзитный метод (Transient Methods)

Включает методы горячей проволоки, плоского зонда (TPS) и игольчатый зонд. Основан на регистрации теплового отклика материала на кратковременный импульс нагрева.

Преимущества:

• Быстрое измерение — от 1 до 10 секунд;
• Подходит для пористых, сыпучих, пастообразных и жидких материалов;
• Не требует сложной подготовки образца.

Недостатки:

• Меньшая точность по сравнению со стационарным методом;
• Чувствительность к неоднородности материала.

Пример: В научных центрах, изучающих теплопроводность нанокомпозитов или фазовых изменений в гелевых структурах, применяются анализаторы с функцией TPS. Такие приборы позволяют проводить измерения в реальном времени при изменении температуры, что особенно важно при исследованиях термоактивных материалов. Некоторые модели, включая решения от Linseis, обеспечивают измерение теплопроводности от 0,01 до 500 Вт/(м·К) и могут работать в автоматическом режиме с программированием температурных циклов.

Технические особенности современных анализаторов

Современные приборы для анализа теплопроводности — это не просто измерительные устройства, а полноценные теплофизические комплексы, включающие:

• Автоматизированное программное обеспечение с графическим интерфейсом;
• Возможность программирования температурных профилей (нагрев/охлаждение);
• Интеграцию с системами контроля атмосферы (вакуум, аргон, гелий);
• Интерфейсы для экспорта данных в Excel, CSV, PDF;
• Встроенные базы данных стандартных материалов.

Многие модели оснащаются дополнительными модулями для измерения теплоёмкости, коэффициента теплового расширения или электропроводности, превращаясь в универсальные платформы для комплексного термоанализа. Современные системы обеспечивают измерение не только теплопроводности, но и таких величин, как:

• Коэффициент температуропроводности;
• Удельная теплоёмкость;
• Тепловой поток;
• Коэффициент диффузии тепла.

Области применения приборов для анализа теплопроводности

Научные исследования

• Разработка новых материалов с заданными теплофизическими свойствами;
• Исследование наноструктурированных покрытий, графена, аэрогелей;
• Изучение поведения материалов при экстремальных температурах.

Строительная промышленность

• Контроль качества утеплителей;
• Оценка теплозащитных характеристик стен, окон, кровли;
• Подготовка данных для энергоаудита зданий.

Металлургия и машиностроение

• Анализ теплопроводности сплавов и композитов;
• Оптимизация процессов литья, сварки и термообработки;
• Подбор материалов для деталей, работающих в условиях перегрева.

Электроника и полупроводники

• Отвод тепла от микросхем и печатных плат;
• Разработка теплопроводных паст, подложек и радиаторов;
• Исследование термостойкости диэлектриков.

Аэрокосмическая и энергетическая отрасли

• Испытания теплозащитных экранов;
• Анализ керамических композитов для двигателей;
• Контроль свойств материалов в реакторах и турбинах.

Как выбрать прибор для анализа теплопроводности?

При выборе оборудования необходимо учитывать:

1. Тип материалов — твёрдые, порошки, жидкости, волокна.
2. Температурный диапазон — от криогенных до сверхвысоких температур.
3. Требуемая точность и соответствие стандартам.
4. Производительность — количество образцов в день.
5. Наличие автоматизации и ПО.
6. Поддержка и сервис — особенно важно для сложного оборудования.

Для научных центров и НИОКР подойдут комплексные решения с методом LFA и расширенными опциями. Для промышленного контроля — стационарные приборы с простым интерфейсом и высокой повторяемостью.

Приборы для анализа теплопроводности — это неотъемлемая часть современной метрологии, обеспечивающая точность, надёжность и соответствие международным стандартам. Благодаря передовым технологиям, таким как метод лазерного всплеска, стационарное измерение и транзитные методы, исследователи и инженеры получают достоверные данные для разработки инновационных материалов и оптимизации производственных процессов.

Выбирая оборудование, важно ориентироваться на проверенных производителей, предлагающих не только высокоточные приборы, но и техническую поддержку, калибровку и соответствие нормативным требованиям. Примеры таких решений — анализаторы, разработанные ведущими европейскими компаниями, включая Linseis Messgeraete GmbH, чьи системы активно используются в ведущих лабораториях мира.
