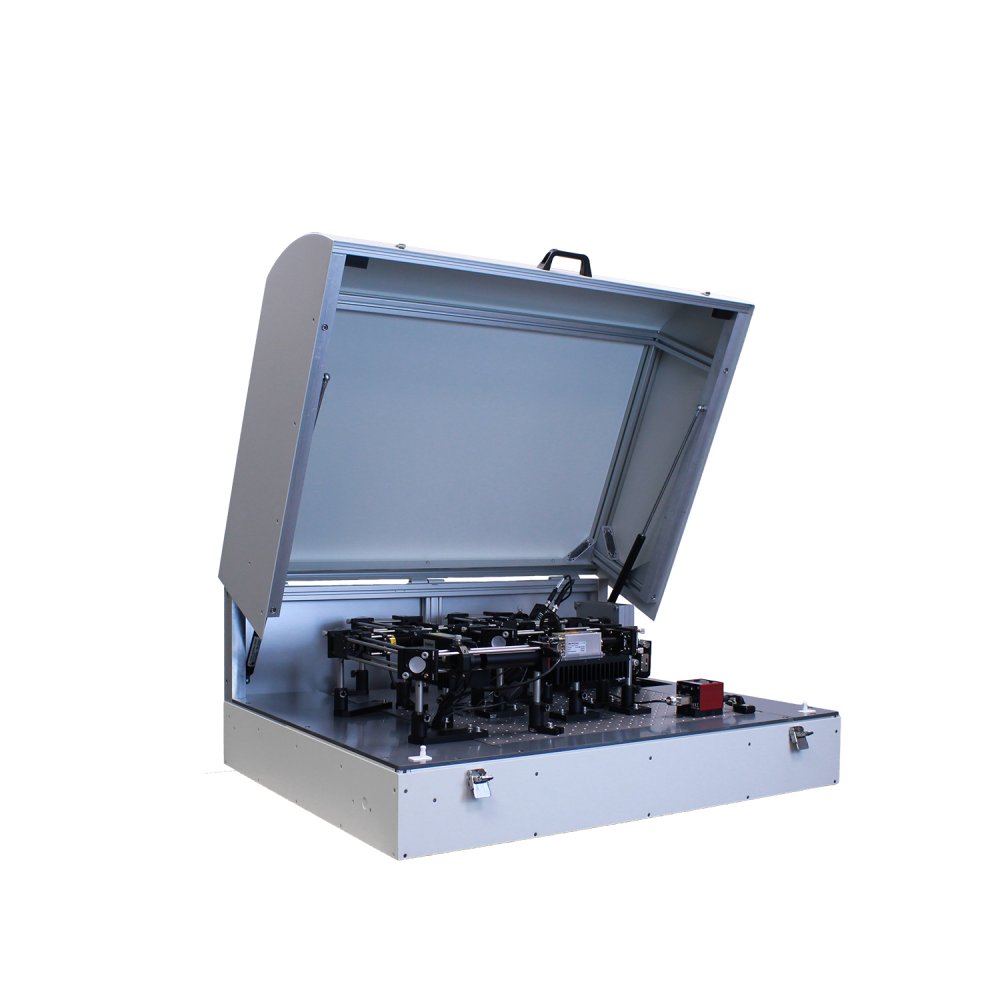

Анализатор теплопроводности тонких пленок TF-LFA L54

TF-LFA L54: передовой анализатор термических свойств тонких пленок от LINSEIS

Компания LINSEIS, лидер в области термоанализа с 1957 года, представляет высокоточный прибор TF-LFA L54 — инновационный анализатор термических свойств тонких пленок, основанный на технологии частотной терморефлектометрии (FDTR). Этот прибор разработан для точного, бесконтактного и всестороннего определения ключевых термофизических параметров в научных исследованиях и промышленном контроле качества.

TF-LFA L54 идеально подходит для анализа материалов, применяемых в полупроводниковой промышленности, светодиодах, оптоэлектронике, солнечных элементах, термоэлектрических устройствах и других передовых технологиях, где критически важны точные данные о теплопроводности и тепловом поведении на микро- и наноуровне.

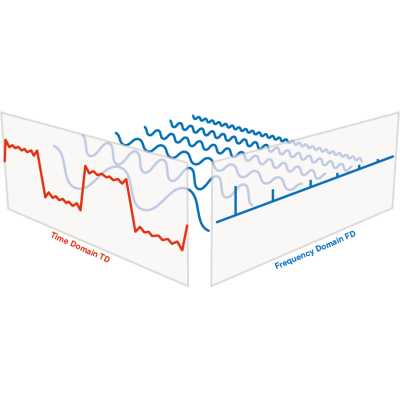

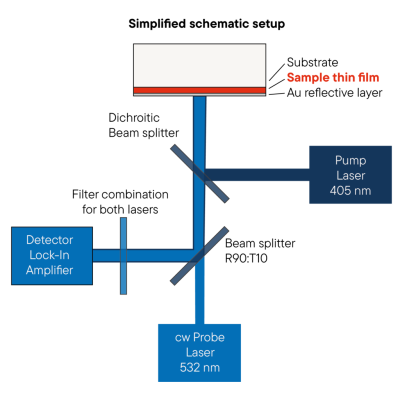

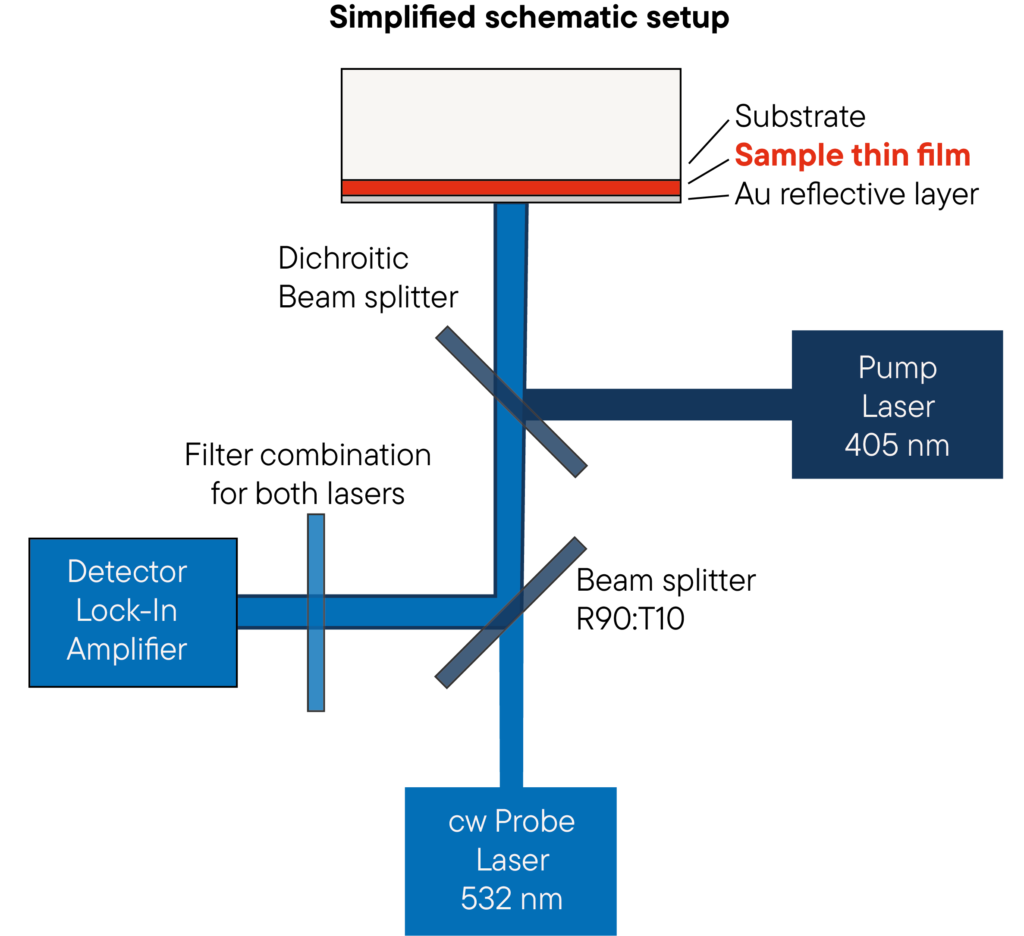

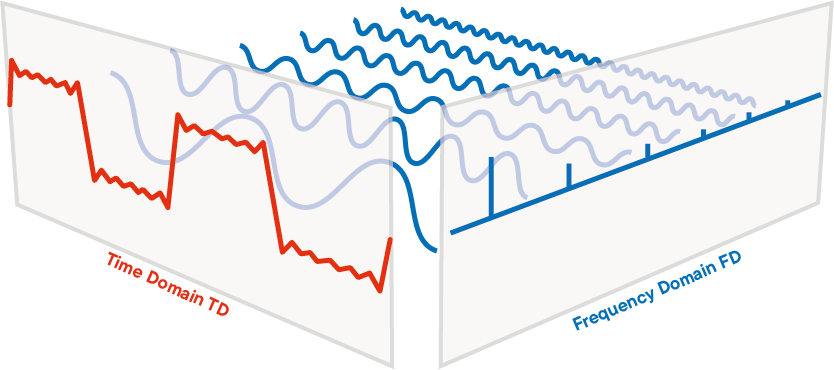

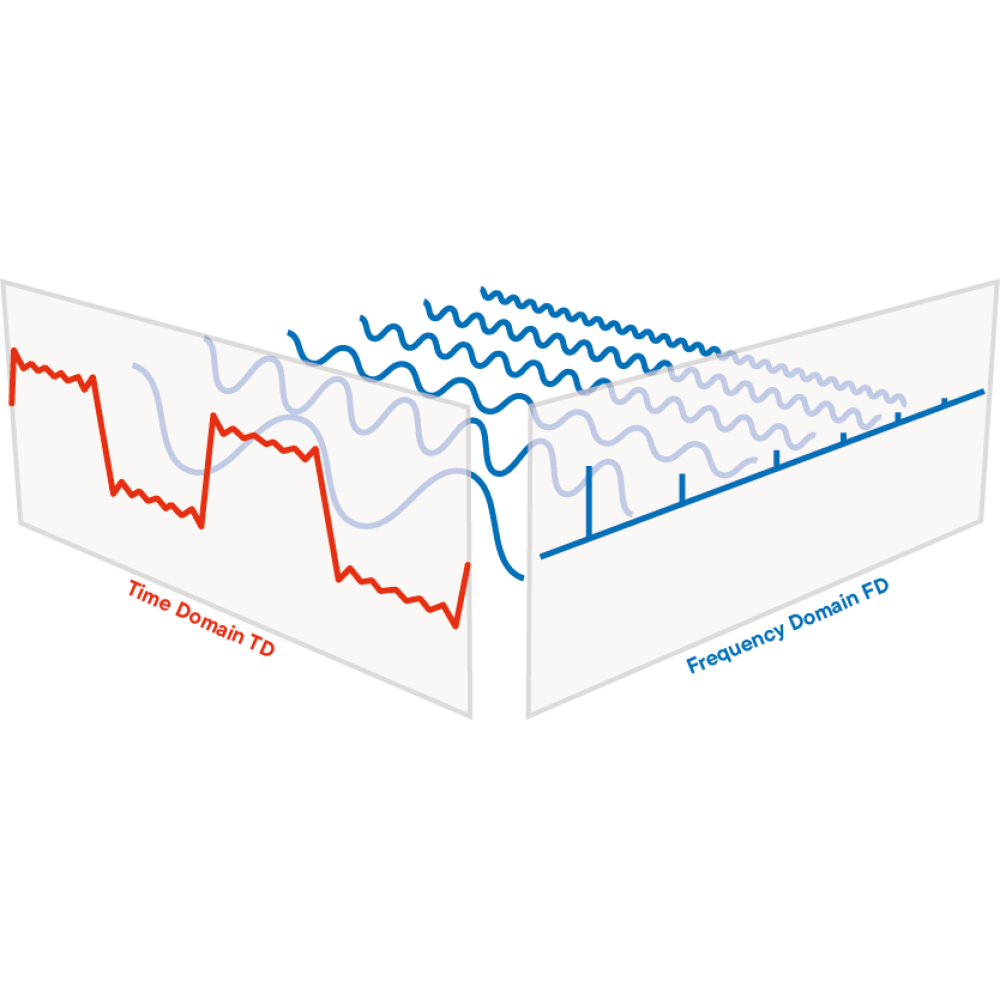

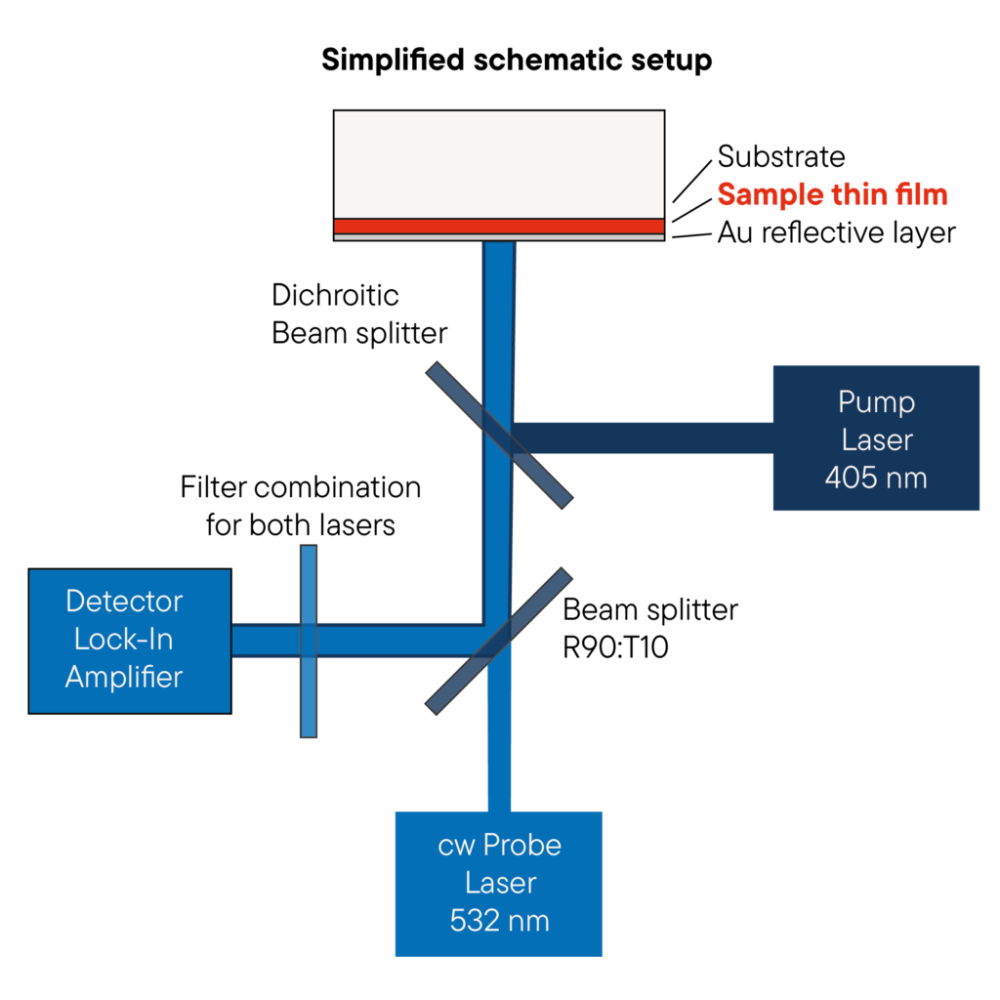

Прибор TF-LFA L54 использует метод частотной терморефлектометрии (FDTR) — современный бесконтактный оптический метод, позволяющий измерять тепловые свойства тонких пленок с высокой точностью и разрешением. В основе метода лежит модуляция мощности нагревающего лазера (pump laser) и измерение фазового сдвига отраженного зондирующего лазера (probe laser), что позволяет определить температурную реакцию поверхности образца.

Изменение отражательной способности (терморефлексия) служит высокочувствительным термометром, регистрирующим колебания температуры в наносекундном диапазоне. Для повышения чувствительности на поверхность образца наносится тонкий металлический слой (60–70 нм золота), усиливающий термочувствительность сигнала.

Одним из главных преимуществ TF-LFA L54 является отказ от упрощающих допущений, характерных для других методов.

Прибор позволяет определять теплопроводность, объемную теплоемкость, температуропроводность, тепловую эффективность и тепловое контактное сопротивление одновременно и без предварительных данных о плотности или теплоемкости пленки. Достаточно знать только толщину образца. Это делает анализ максимально точным и независимым от внешних данных.

Ключевые функции и возможности прибора:

• Полная термическая характеристика тонких пленок: измерение теплопроводности, диффузии, эффективности, объемной теплоемкости и теплового контактного сопротивления.
• Анализ межфазного теплового сопротивления (TBC): определение теплопроводности на границе раздела между пленкой и подложкой — критически важный параметр для многослойных структур.

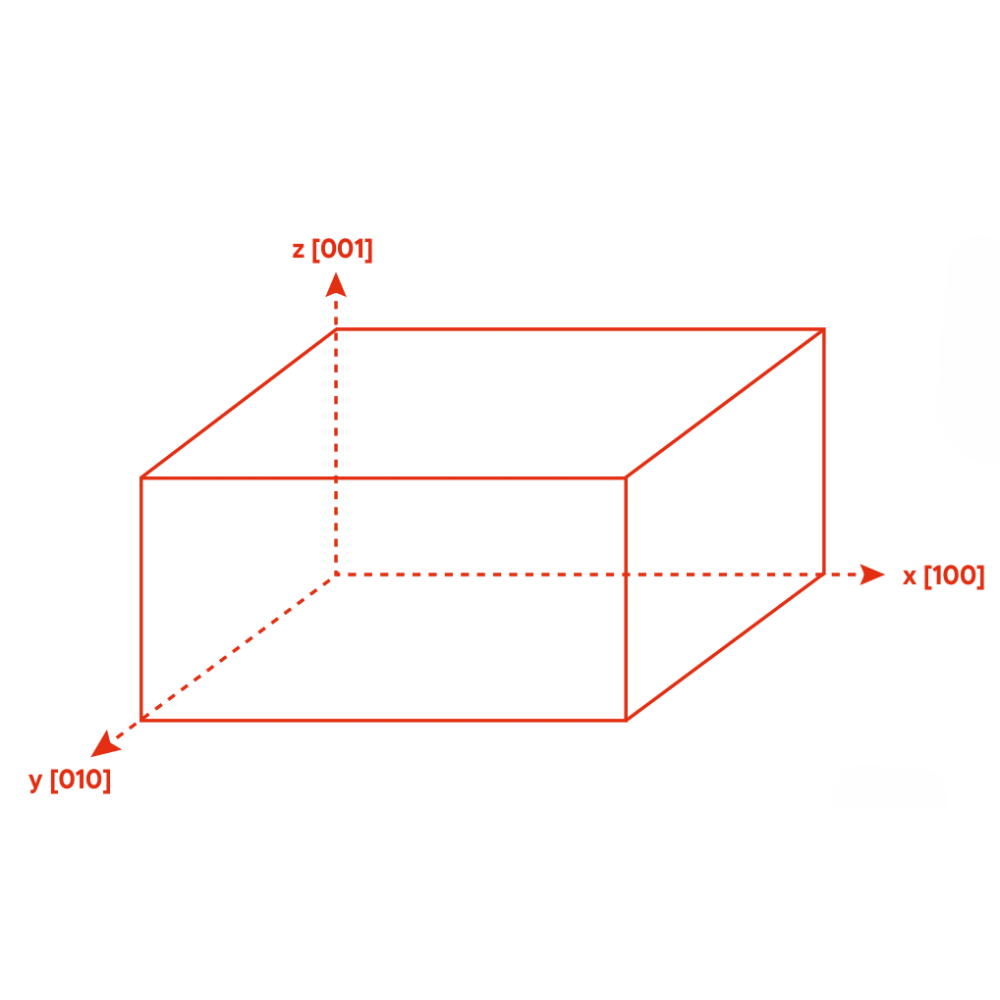

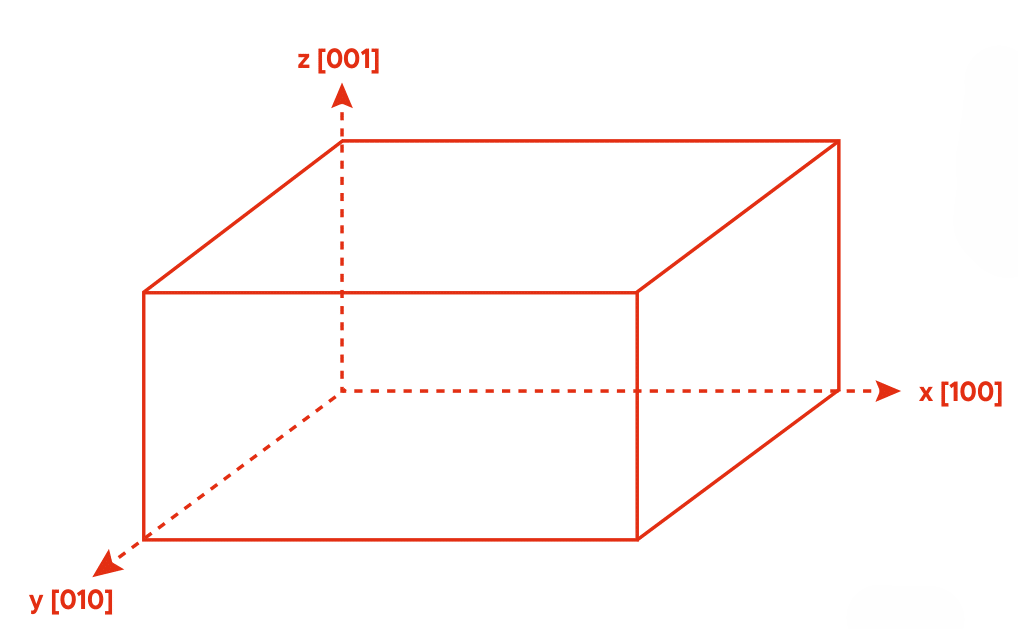

• Измерение анизотропии теплопроводности: возможность определения теплопроводности как в поперечном направлении (cross-plane), так и в плоскости (in-plane), что особенно важно для двумерных материалов, таких как PdSe₂, графен и других анизотропных систем.
• Автоматическая фокусировка лазера: обеспечивает стабильность измерений и устраняет необходимость ручной настройки при смене образцов.
• Опция теплового картирования: позволяет проводить сканирование поверхности образца по точкам или областям (шаг 50 мкм, площадь до 10 мм²) для оценки однородности тепловых свойств.
• Опция камеры: визуализация поверхности образца и точного положения лазерных пятен, что упрощает выбор зон анализа и документирование измерений.
• Работа в широком диапазоне температур: от комнатной температуры до 500 °C, что позволяет проводить исследования в реальных условиях эксплуатации материалов.
• Гибкость по атмосфере: измерения возможны в инертной, окислительной, восстановительной среде или в вакууме до 10⁻⁴ мбар.

Технические характеристики TF-LFA L54:

• Тип образцов: тонкие пленки на подложке (Si, Si₃N₄, кварц и др.)
• Размеры образцов: от 2×2 мм до 25×25 мм (включая 4-дюймовые пластины при комнатной температуре)

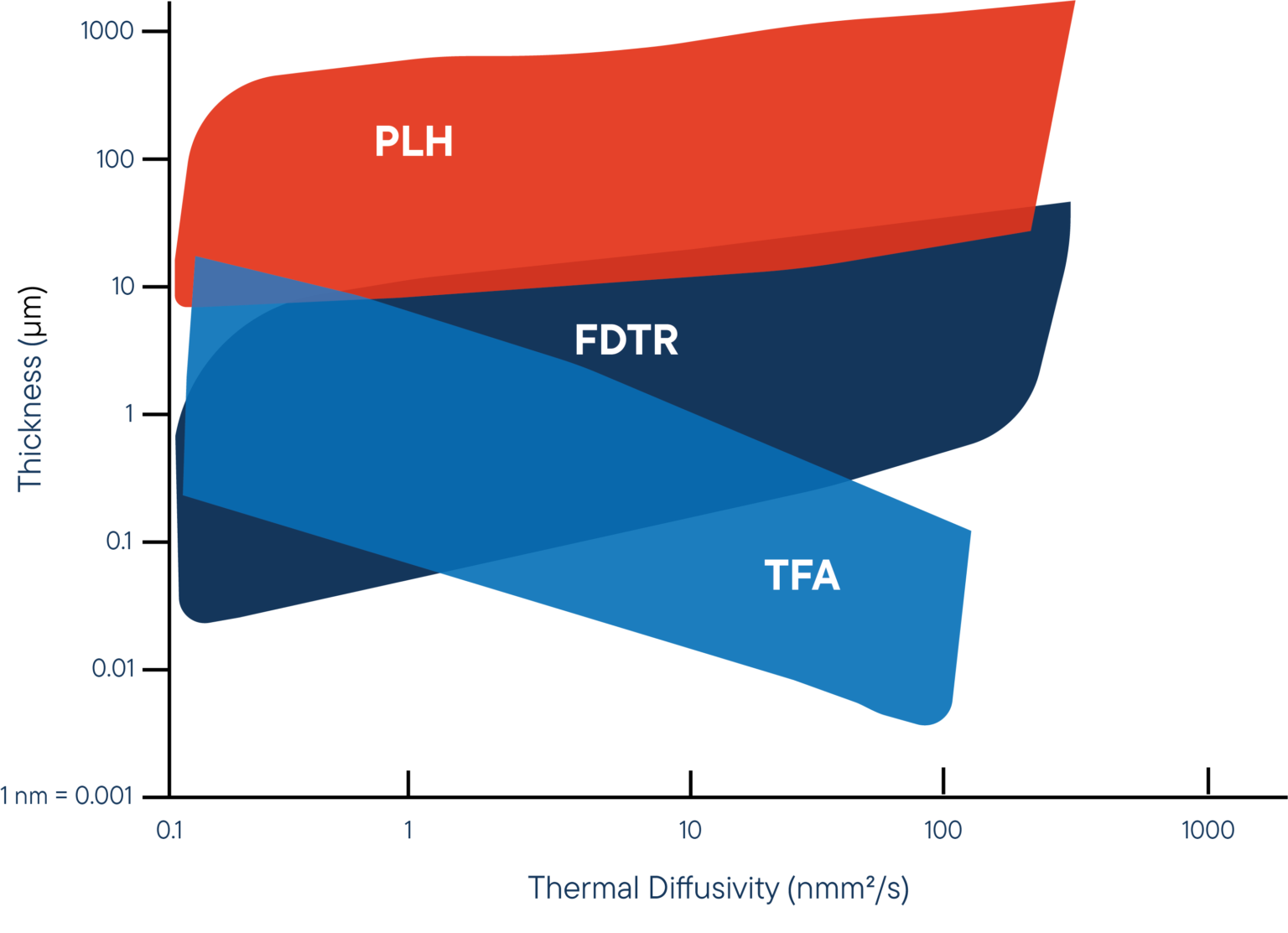

• Диапазон толщин пленок:

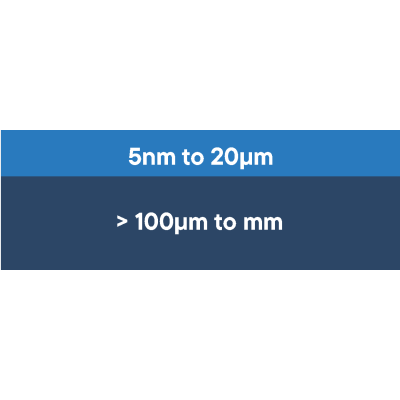

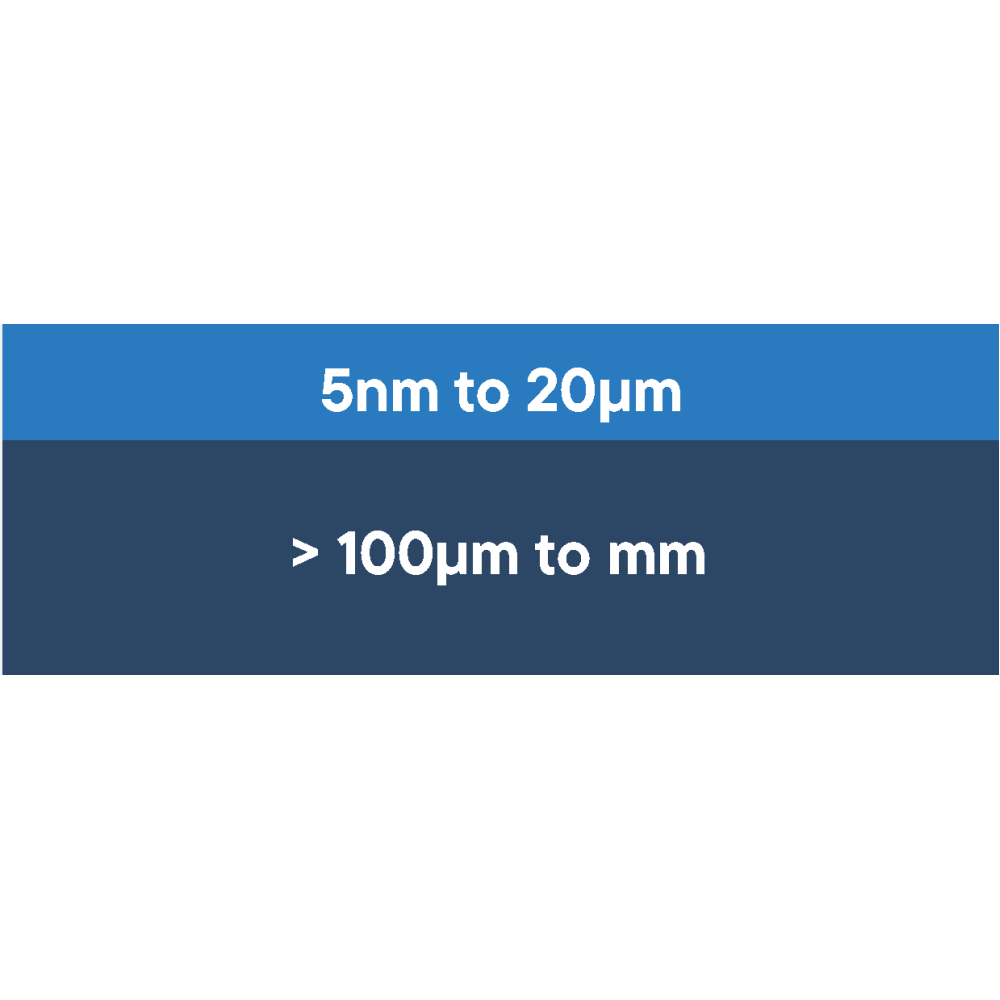

  • Низкая теплопроводность: от 30 нм до 20 мкм
  • Средняя теплопроводность: от 200 нм до 20 мкм
  • Высокая теплопроводность: от 1 мкм до 20 мкм
  • С расширенным диапазоном: до 10 нм (низкая и средняя проводимость), до 80 мкм (высокая)
• Температурный диапазон: от комнатной температуры до 200 °C / 500 °C (в зависимости от конфигурации)
• Измеряемые параметры:
  • Теплопроводность: 0,01 – 2000 Вт/(м·К)
  • Температуропроводность: 0,01 – 1200 мм²/с
  • Тепловое контактное сопротивление: 0,1 – 100 МВт/(м²·К)
  • Объемная теплоемкость: 0,1 – 10 МДж/(м³·К)
  • Тепловая эффективность: 1000 – 100 000 Вт·с¹/²/(м²·К)
• Нагревающий лазер (pump): CW лазер, 405 нм, 300 мВт, модуляция до 200 МГц
• Зондирующий лазер (probe): CW лазер, 532 нм, 25 мВт
• Фотодетектор: кремниевый лавинный фотодиод, диаметр 0,2 мм, полоса пропускания DC–400 МГц
• Питание: AC 100–240 В, 50/60 Гц, 1 кВА
• Программное обеспечение: полнофункциональный пакет для управления, сбора данных и анализа (под Windows), включая моделирование многослойного теплового переноса, проверку корректности измерений, построение чувствительных графиков, экспорт в Excel и ASCII.

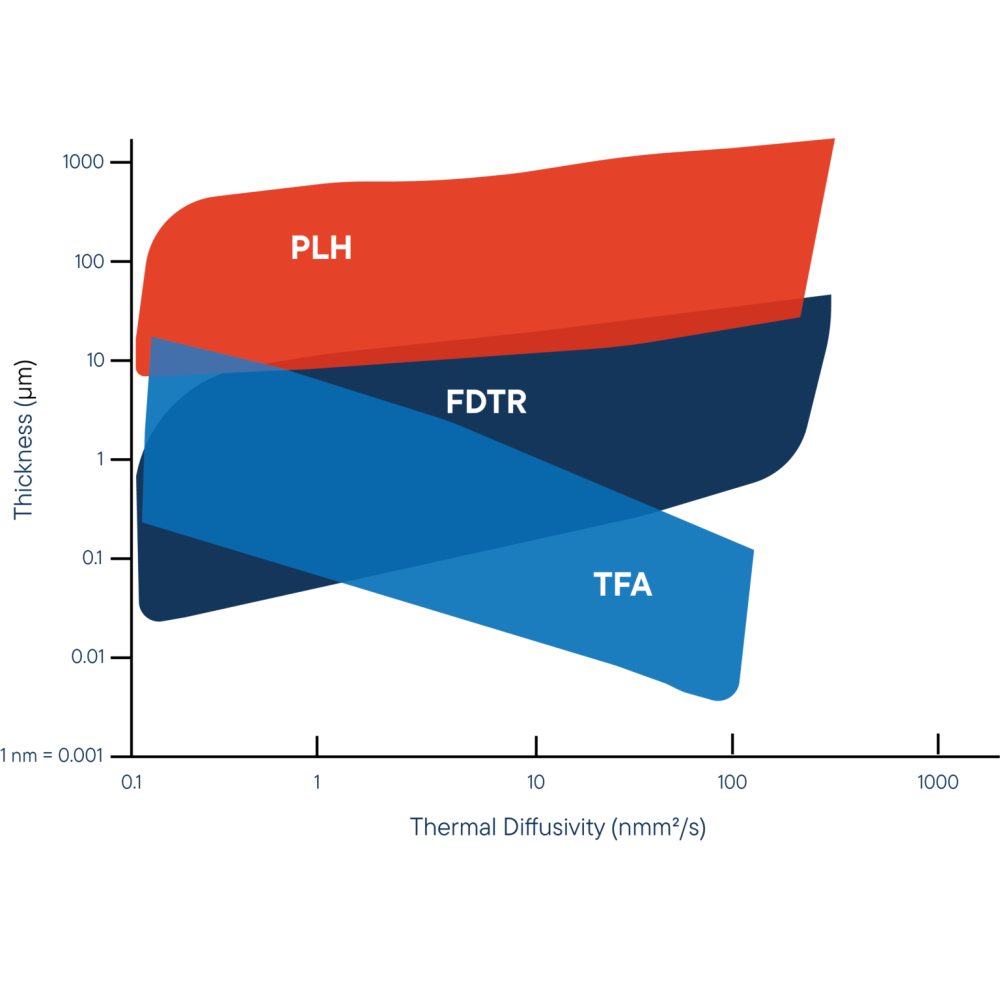

TF-LFA L54 демонстрирует превосходство перед традиционными методами, такими как TDTR (временная терморефлектометрия). Благодаря использованию непрерывного лазера и автоматической фокусировке, прибор обеспечивает более высокую стабильность, простоту эксплуатации и расширенный диапазон измерений, включая ультратонкие и высоко-теплопроводные материалы, такие как CVD-алмаз. Встроенное ПО позволяет проводить комплексный анализ в реальном времени, строить фазовые кривые, оценивать погрешности и сравнивать результаты нескольких измерений.

Типичные применения:

• Контроль качества CVD-алмаза и нитрида алюминия (AlN)
• Исследование термоэлектрических и двумерных материалов (графен, PdSe₂)
• Анализ тепловых барьерных покрытий и оптических пленок
• Разработка полупроводниковых структур и микросхем
• Оптимизация теплового управления в LED и батареях

TF-LFA L54 — это не просто измерительный прибор, а мощный исследовательский инструмент, сочетающий передовые технологии немецкого инжиниринга, высокую точность и удобство использования. Он незаменим для научных лабораторий, центров материаловедения и промышленных предприятий, где требуется надежная и достоверная оценка термических свойств на наноуровне. Компания LINSEIS предлагает полную поддержку, калибровку и сервисное обслуживание, гарантируя долгосрочную эффективность оборудования.

Выбирая TF-LFA L54, вы выбираете технологическое лидерство, точность и уверенность в результатах — залог успешных исследований и инноваций в области передовых материалов.
