Эллипсометрия — это оптический неразрушающий метод анализа, основанный на измерении изменения поляризации света при его отражении от поверхности образца. Когда поляризованный свет падает на поверхность тонкой пленки, его поляризационное состояние изменяется в зависимости от толщины пленки, её оптических свойств и структуры подложки. Спектроскопическая эллипсометрия проводит измерения в широком диапазоне длин волн (обычно от ультрафиолета до ближнего инфракрасного диапазона — UV-VIS-NIR), что позволяет получить детальную информацию о дисперсии оптических параметров материала.
Основными измеряемыми параметрами являются пси (Ψ) и дельта (Δ) — величины, характеризующие отношение амплитуд и сдвиг фазы между s- и p-поляризованными компонентами отражённого света. Эти данные используются для построения моделей слоистых структур и последующего определения толщины и оптических констант каждого слоя.
Принцип работы спектроскопического эллипсометра
Современный спектроскопический эллипсометр состоит из следующих ключевых компонентов:
- Источник света — галогеновая лампа, ксеноновая лампа или светодиоды, обеспечивающие излучение в широком спектральном диапазоне (например, 190–1700 нм).
- Поляризационная оптика — поляризатор и компенсатор (фазовращатель), формирующие заданное состояние поляризации падающего пучка.
- Образцовое положение — подвижный столик с возможностью точной установки угла падения (обычно 55°–75°).
- Приёмник излучения — спектрометр или матричный детектор, фиксирующий отражённый свет и анализирующий его поляризационное состояние.
- Система управления и ПО — программное обеспечение для автоматизации измерений, моделирования слоистых структур, подбора дисперсионных моделей (например, Cauchy, Sellmeier, Tauc-Lorentz, Drude) и интерпретации данных.
Процесс измерения происходит следующим образом:
- На образец под определённым углом падает поляризованный свет.
- Отражённый свет проходит через анализатор и попадает на детектор.
- Измеряются спектры Ψ(λ) и Δ(λ).
- С помощью обратного моделирования и подбора параметров многопараметрической модели определяются толщина и оптические свойства каждого слоя.
Преимущества спектроскопических эллипсометров
- Высокая точность и чувствительность
Способны измерять толщину пленок от 0,1 нм с погрешностью менее 0,01 нм. Это делает их незаменимыми при контроле атомарных слоёв в полупроводниковой промышленности. - Неразрушающий характер анализа
Метод не требует контакта с образцом и не повреждает его поверхность, что особенно важно при работе с хрупкими или ценными материалами. - Многослойный анализ
Эллипсометры позволяют анализировать сложные многослойные структуры — например, SiO₂/Si, ITO/стекло, антиотражающие покрытия, органические полупроводники и т.д. - Широкий спектральный диапазон
Современные системы охватывают UV, видимый и ближний ИК диапазоны, что позволяет исследовать как прозрачные, так и поглощающие материалы. - Автоматизация и высокая производительность
Возможность сканирования по XY-координатам, измерение на нескольких точках, автоматическая фокусировка и интеграция с системами контроля процессов (например, в линиях CVD, ALD, PVD). - Гибкость моделирования
Программное обеспечение позволяет использовать различные оптические модели для диэлектриков, металлов, полупроводников, аморфных и кристаллических материалов.
Области применения
Спектроскопические эллипсометры находят широкое применение в научных и промышленных лабораториях:
- Полупроводниковая промышленность — контроль толщины оксидных слоёв (SiO₂, HfO₂), нанесённых методами ALD, CVD, термического окисления.
- Фотоэлектрика — анализ антиотражающих покрытий, прозрачных проводящих оксидов (ITO, AZO), активных слоёв в солнечных элементах.
- Оптическое покрытие — разработка и контроль многослойных интерференционных фильтров, зеркал, просветляющих покрытий.
- Нанотехнологии — исследование графена, двумерных материалов, нанокомпозитов.
- Биомедицинские покрытия — анализ полимерных и биосовместимых пленок на имплантах.
- Научные исследования — изучение фазовых переходов, оптической активности, эффектов размерного квантования.
Выбор спектроскопического эллипсометра: на что обратить внимание?
При подборе оборудования необходимо учитывать следующие параметры:
- Спектральный диапазон — определяет, какие материалы можно анализировать. Для полупроводников важен UV-VIS, для органики — VIS-NIR.
- Точность и разрешение — влияет на минимальную детектируемую толщину и воспроизводимость измерений.
- Угол падения — обычно фиксированный (65°, 70°) или регулируемый. Некоторые задачи требуют измерений под несколькими углами.
- Тип детектора — CCD-матрица (быстродействие), ПЗС-детектор (высокая чувствительность).
- Наличие автоматизированной платформы — важно для картографирования толщины по поверхности.
- Программное обеспечение — удобство интерфейса, наличие библиотек материалов, поддержка пользовательских моделей.
- Интеграция с вакуумными или климатическими камерами — для in-situ измерений при росте пленок.
Популярные модели и производители
На рынке представлены как компактные настольные системы для рутинного контроля, так и высокопроизводительные исследовательские установки. Среди ведущих производителей:
- J.A. Woollam Co. (США) —линейка M-2000, RC2, с расширенными возможностями моделирования.
- Horiba Scientific — модели UVISEL, UVISEL Plus с высокой стабильностью и чувствительностью.
- Park Systems Corporation (Южная Корея) – надежные системы с широкими возможностями и хорошей ценой
- Sentech Instruments (Германия) — доступные и надёжные системы, популярные в университетских лабораториях.

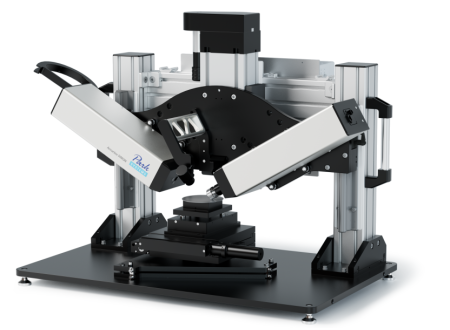

- Accurion (Германия) — специализация на in-situ и ellipsometry for liquids.
Спектроскопические эллипсометры — это мощный инструмент для точного и неразрушающего анализа тонких пленок, незаменимый в современных высокотехнологичных отраслях. Благодаря сочетанию высокой точности, гибкости моделирования и широкому спектральному охвату, они позволяют решать сложные задачи в области материаловедения, микроэлектроники и нанотехнологий.
