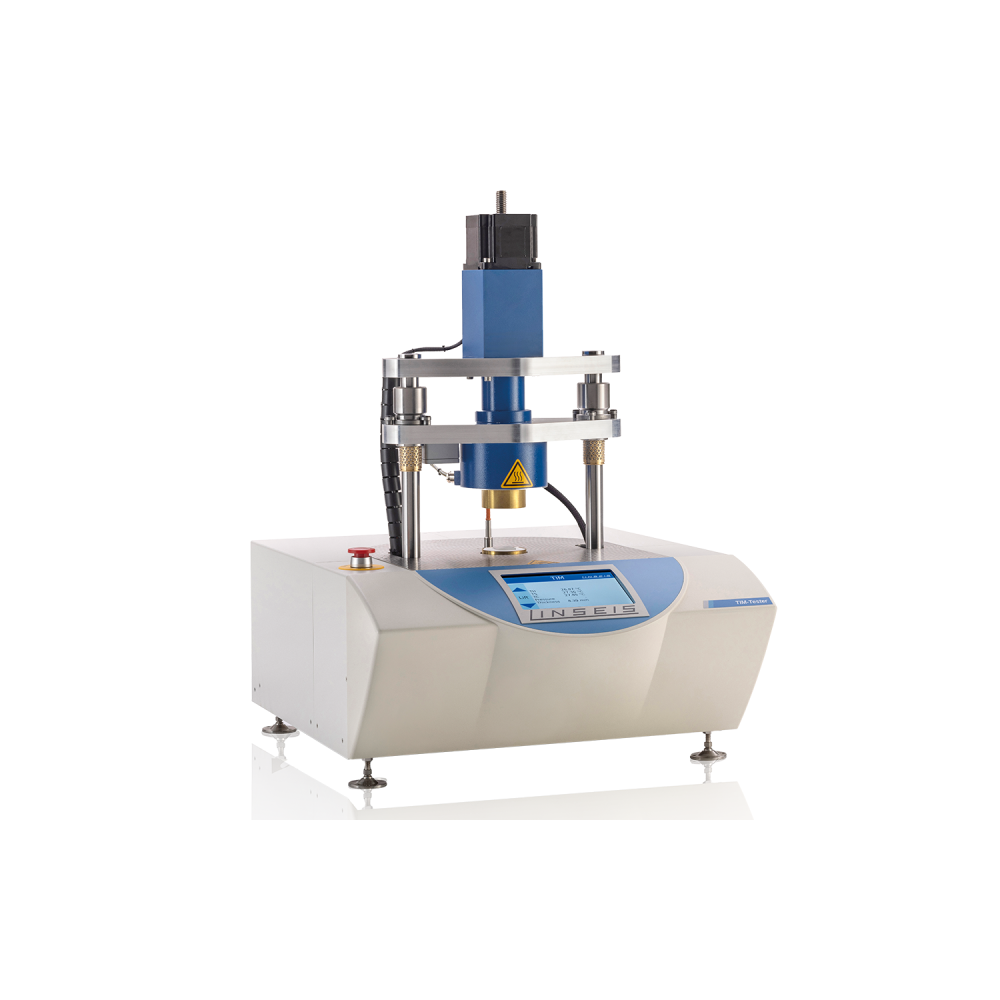

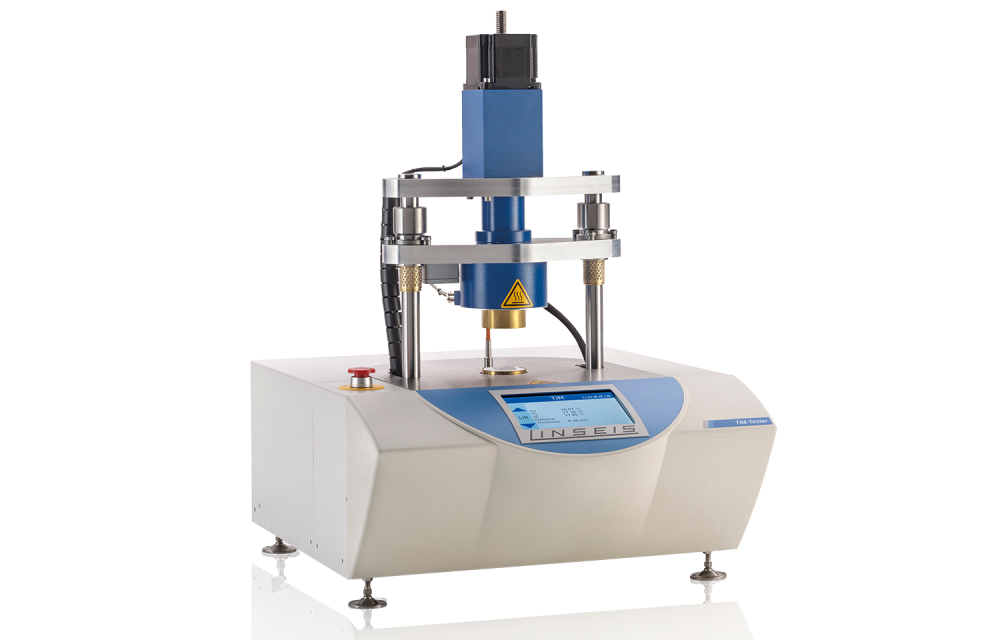

Тепловой анализатор TIM L58

Компания LINSEIS, лидер в области термического анализа с 1957 года, представляет передовое решение для исследований и контроля качества — прибор TIM-Tester (модель TIM L58). Это высокоточное оборудование разработано специально для комплексной оценки термоинтерфейсных материалов (TIM) и материалов с фазовым переходом (PCM) в условиях, максимально приближенных к реальным эксплуатационным. Благодаря немецкой инженерной точности, строгому контролю качества и инновационному программному обеспечению Rhodium, TIM L58 стал эталоном в сегменте приборов для анализа тепловых характеристик.

Современные электронные устройства, аккумуляторы и системы управления тепловыделением требуют эффективных решений для отвода тепла. Надежность и долговечность таких систем напрямую зависят от качества термоинтерфейсных материалов, расположенных между нагревающимися компонентами и радиаторами. Именно поэтому точное измерение теплового сопротивления, теплопроводности и поведения материала под нагрузкой и температурными циклами становится критически важным.

Прибор TIM-Tester TIM L58 позволяет производителям и исследовательским лабораториям оптимизировать выбор материалов, прогнозировать долговечность и повышать эффективность теплового управления.

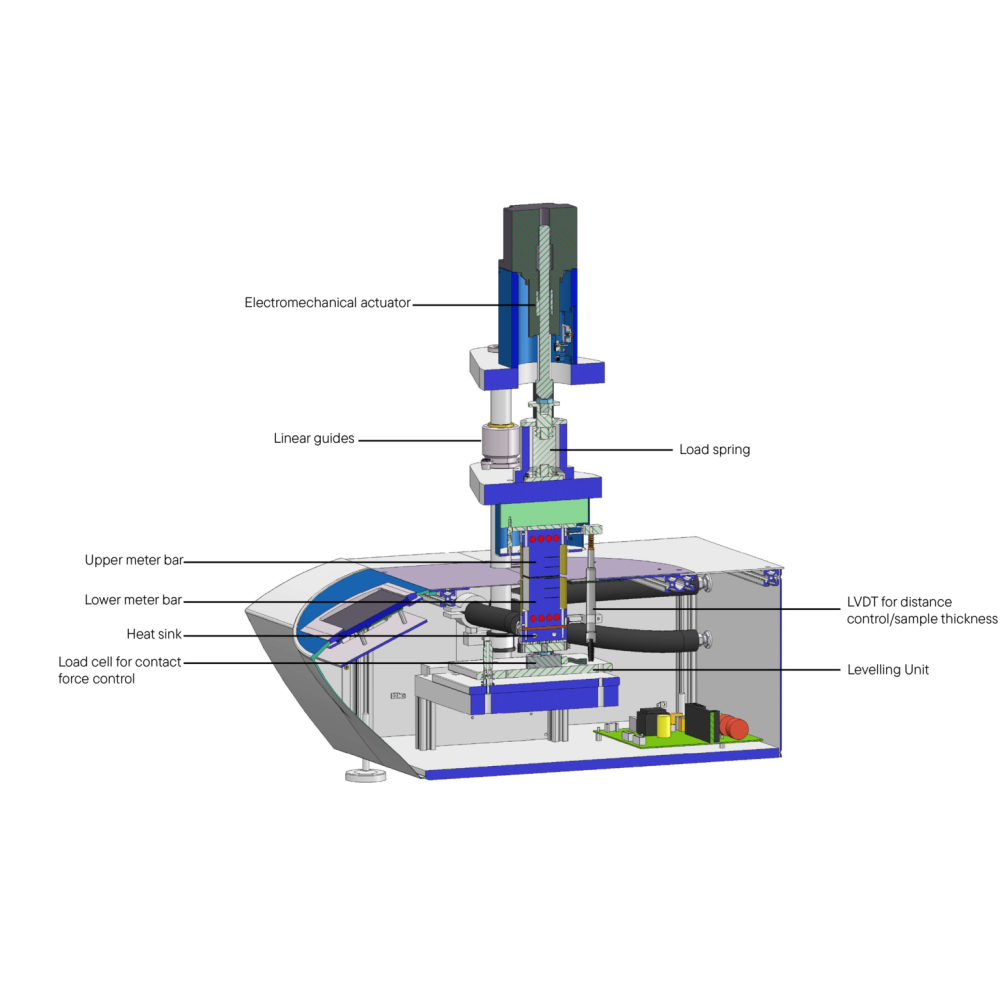

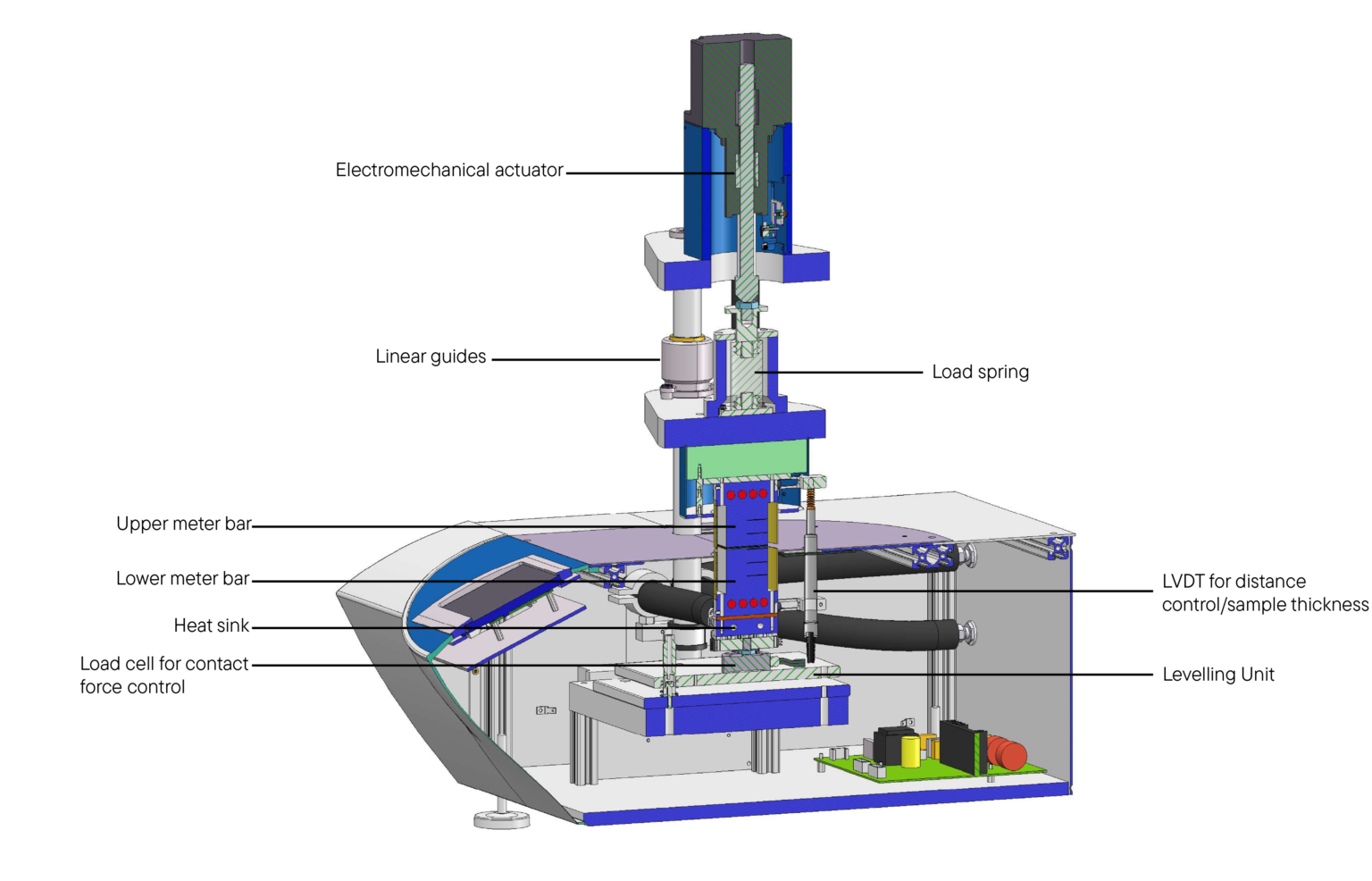

Принцип работы устройства основан на стандартизированном методе ASTM D5470. Образец устанавливается между нагреваемым верхним и охлаждаемым нижним измерительными стержнями. Верхний стержень подключён к регулируемой нагревательной системе, а нижний — к термостатированному жидкостному теплоотводу.

Контактное давление на образец автоматически регулируется с помощью электромеханического привода, что обеспечивает стабильность нагрузки в широком температурном диапазоне. Толщина образца может быть задана вручную или точно измерена с помощью встроенного датчика линейного перемещения (LVDT) с разрешением до 1 мкм. Тепловой поток определяется по градиенту температуры, измеренному с помощью нескольких датчиков, расположенных на известном расстоянии внутри стержней. На основе этих данных рассчитывается тепловое сопротивление и эффективная (кажущаяся) теплопроводность материала.

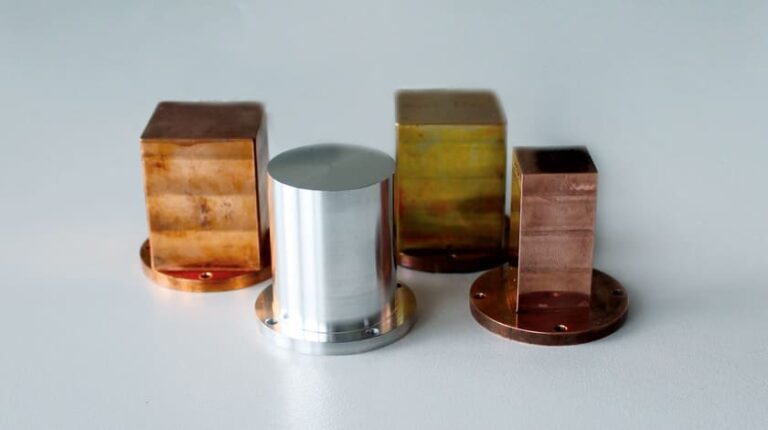

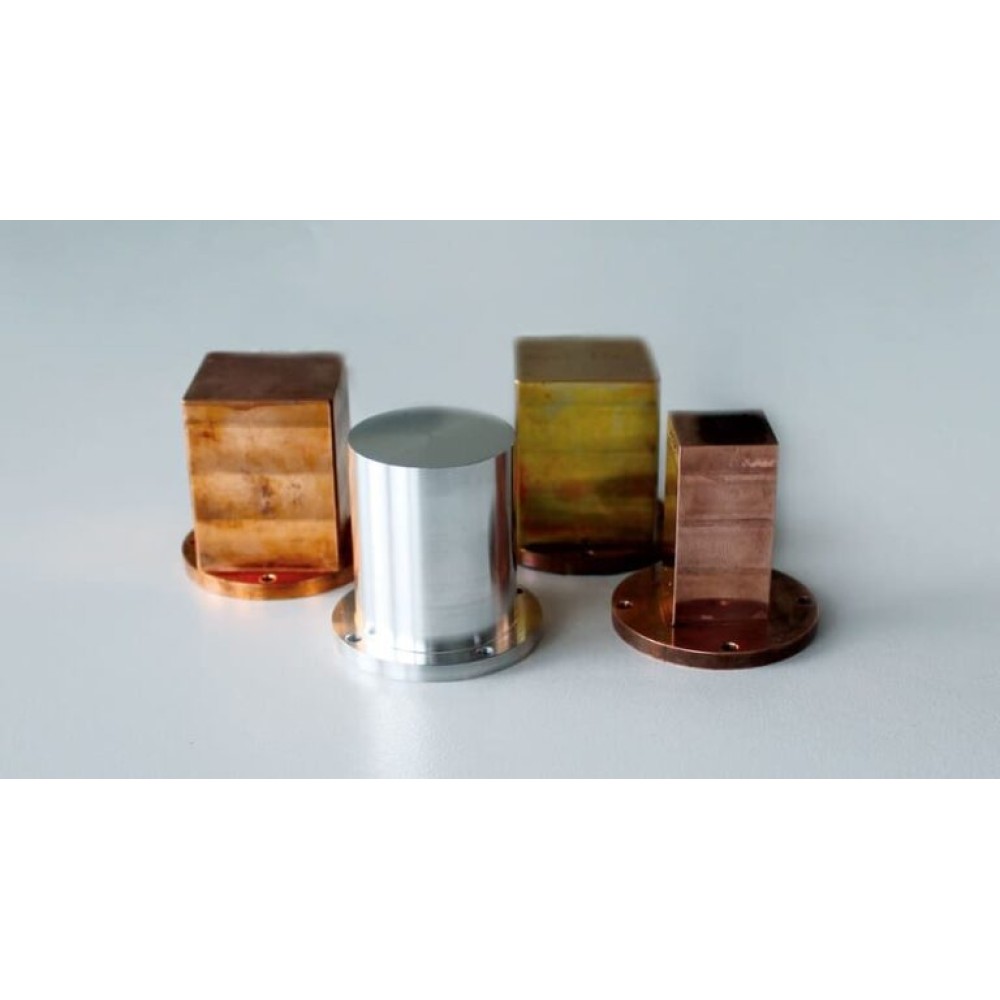

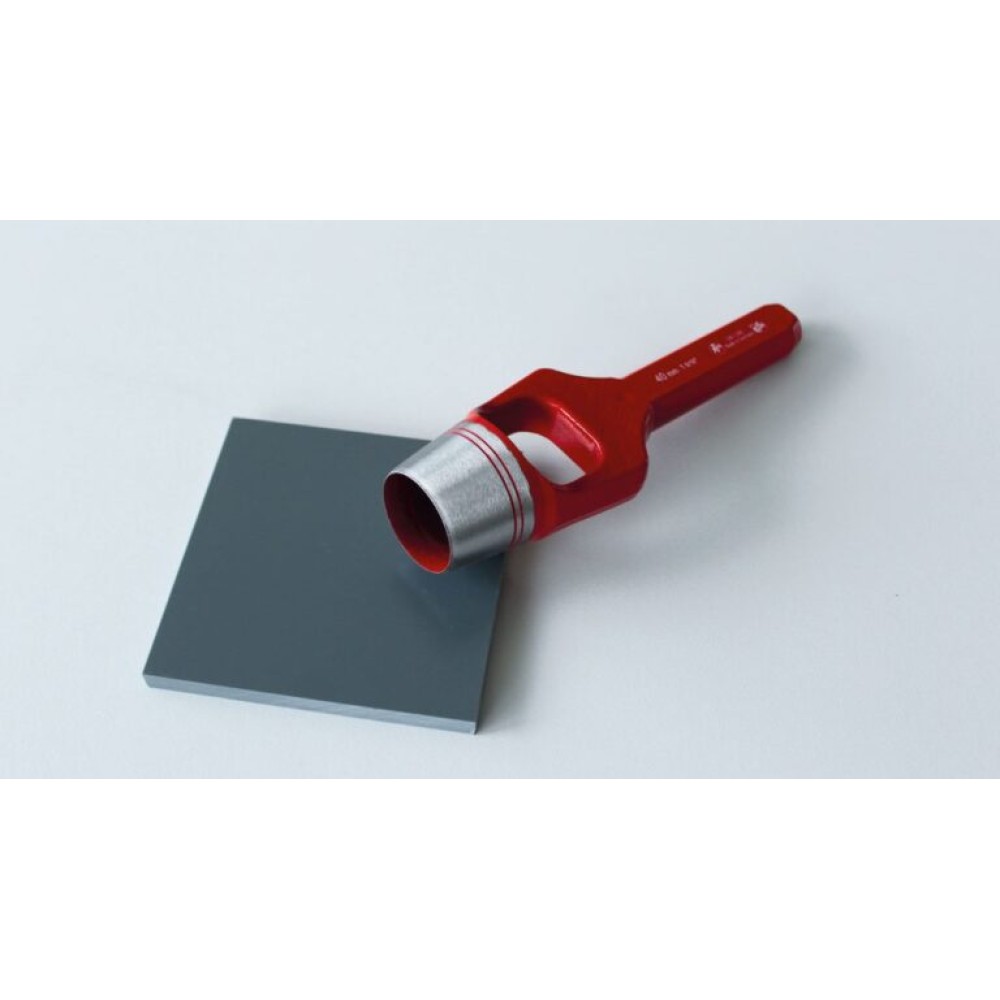

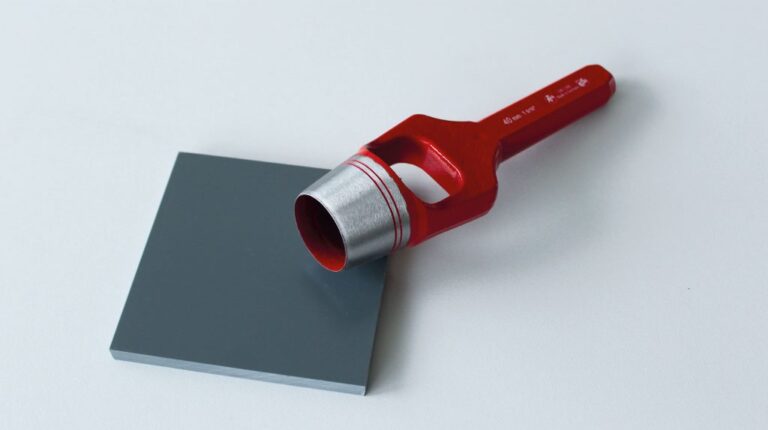

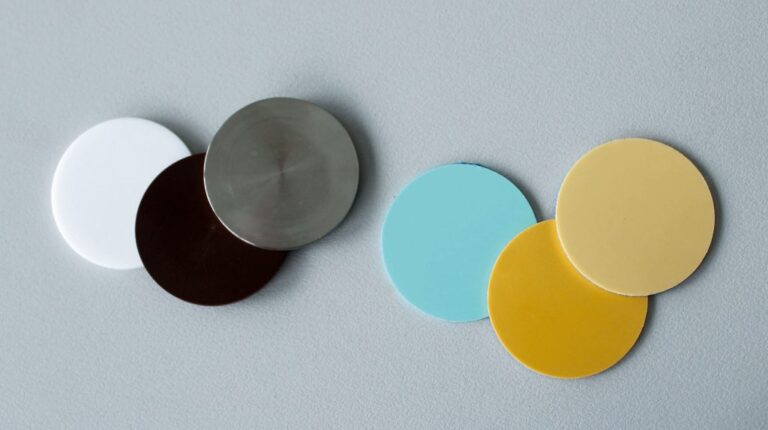

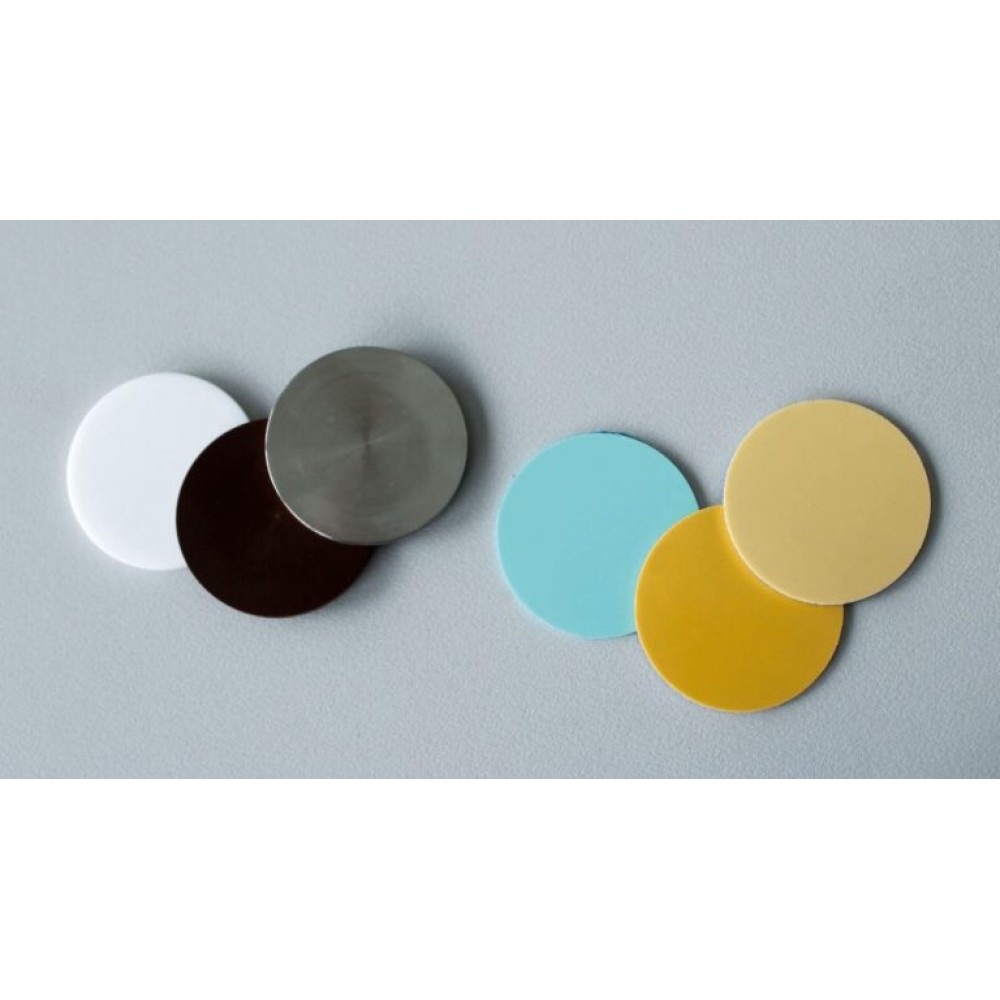

Особое внимание уделено гибкости системы. TIM L58 поддерживает широкий спектр форм и размеров образцов: круглые диаметром 20, 25 и 40 мм, а также прямоугольные 20×20, 25×25 и 40×40 мм. Возможна работа с образцами толщиной от 0,001 до 8 мм (до 20 мм по запросу). Для подготовки образцов в комплекте предусмотрены сменные измерительные стержни и режущий инструмент. Материал стержней — алюминий, медь или латунь, с возможностью нанесения специальных покрытий по требованию.

Технические характеристики TIM-Tester TIM L58:

• Диапазон температур образца: от –30 °C до 450 °C
• Стандартные размеры образцов: круглые ø 20/25/40 мм, прямоугольные 20×20/25×25/40×40 мм
• Толщина образца: 0,001–8 мм (до 20 мм)
• Точность контроля толщины: ±1 мкм
• Диапазон измерения теплопроводности: 0,1–50 Вт/(м·К)
• Диапазон теплового сопротивления: 0,005–500 см²·К/Вт
• Диапазон контактного давления: до 16 МПа (в зависимости от размера образца: до 16 МПа при ø 20 мм, до 4 МПа при ø 40 мм)
• Сила нагрузки: 500 Н, 1000 Н, 2000 Н, 5000 Н (0,5–5 кН)
• Воспроизводимость результатов: ±2%
• Точность измерений: ±3–5% (при оптимальных условиях)
• Материал измерительных стержней: алюминий, медь, латунь (другие по запросу)
• Система охлаждения: стандартный водяной теплообменник, Intracooler 600 (до –20 °C), Intracooler 1000 (до –30 °C)
• Программное обеспечение: Rhodium, поддержка Windows, многоязычный интерфейс (включая русский), экспорт данных, настройка циклов, контроль качества
• Дополнительные опции: защитный кожух с блокировкой, модуляция толщины, температурное и силовое циклирование, плагины для контроля качества и анализа старения

Одним из ключевых преимуществ TIM L58 является расширенное программное обеспечение Rhodium. Оно обеспечивает полный контроль над процессом измерения: настройку сегментов нагрева, охлаждения, выдержки, автоматическую регулировку давления и толщины. Функция AutoEval упрощает обработку данных и расчёт теплопроводности по методу линейной регрессии. Особенно востребованы коммерческими клиентами плагины для циклических испытаний и контроля качества. Например, с помощью опции циклирования можно моделировать долгосрочное поведение термопрокладок под постоянной нагрузкой или при изменении температуры, что позволяет прогнозировать срок службы и выявлять деградацию материалов. Встроенная функция QC позволяет быстро выявлять отклонения в партиях продукции, ускоряя процессы контроля на производстве.

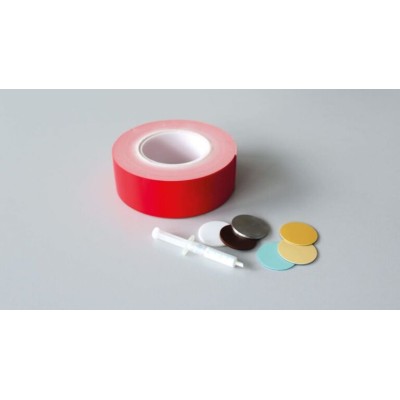

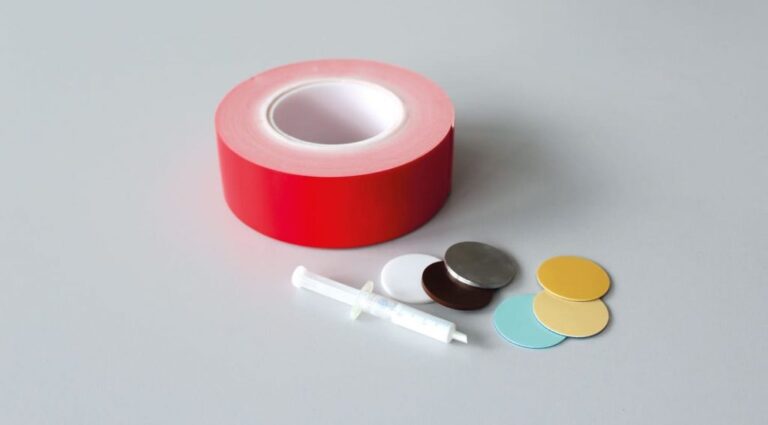

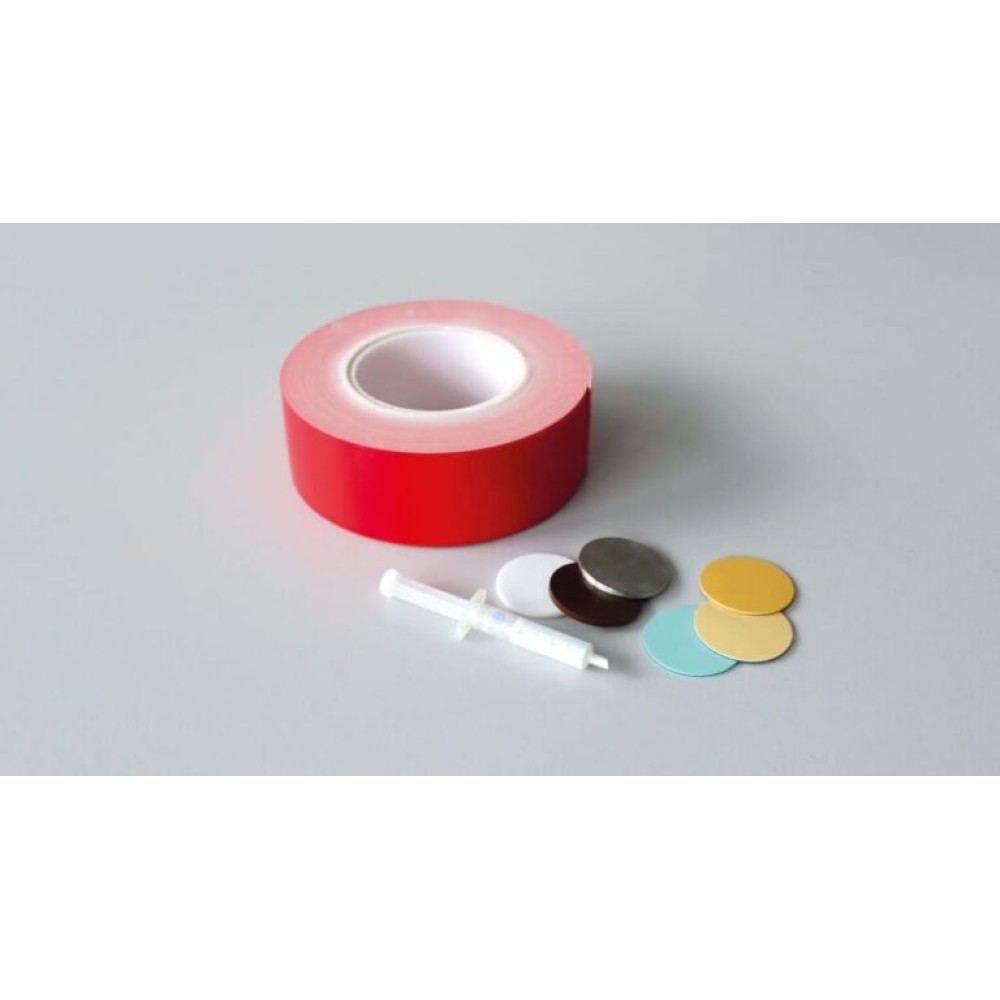

Прибор активно используется для тестирования различных типов материалов: вязких жидкостей (термопаст, гелей), вязкоупругих тел (термопрокладок, пенополимеров) и упругих твёрдых тел (керамики, металлов). Примеры из практики показывают высокую точность измерений — так, при анализе материала Vespel™ зафиксировано отклонение от литературных данных менее 1%. Аналогичные результаты получены при тестировании термопрокладок типа 2, где построение графика зависимости теплового сопротивления от толщины позволило точно определить кажущуюся теплопроводность и контактное сопротивление.

TIM-Tester TIM L58 — это не просто лабораторный прибор, а комплексное решение для R&D, контроля качества и сертификации материалов в таких отраслях, как электроника, энергетика, автомобилестроение и производство аккумуляторов. Его высокая точность, автоматизация и возможность проведения долгосрочных испытаний делают его незаменимым инструментом для компаний, стремящихся к лидерству в разработке эффективных систем теплового управления.

Закажите демонстрацию TIM L58 уже сегодня и убедитесь в преимуществах передового оборудования для анализа термоинтерфейсных материалов!
