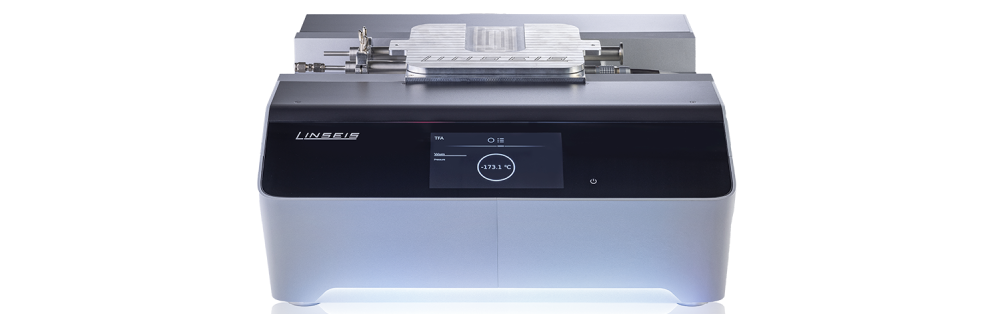

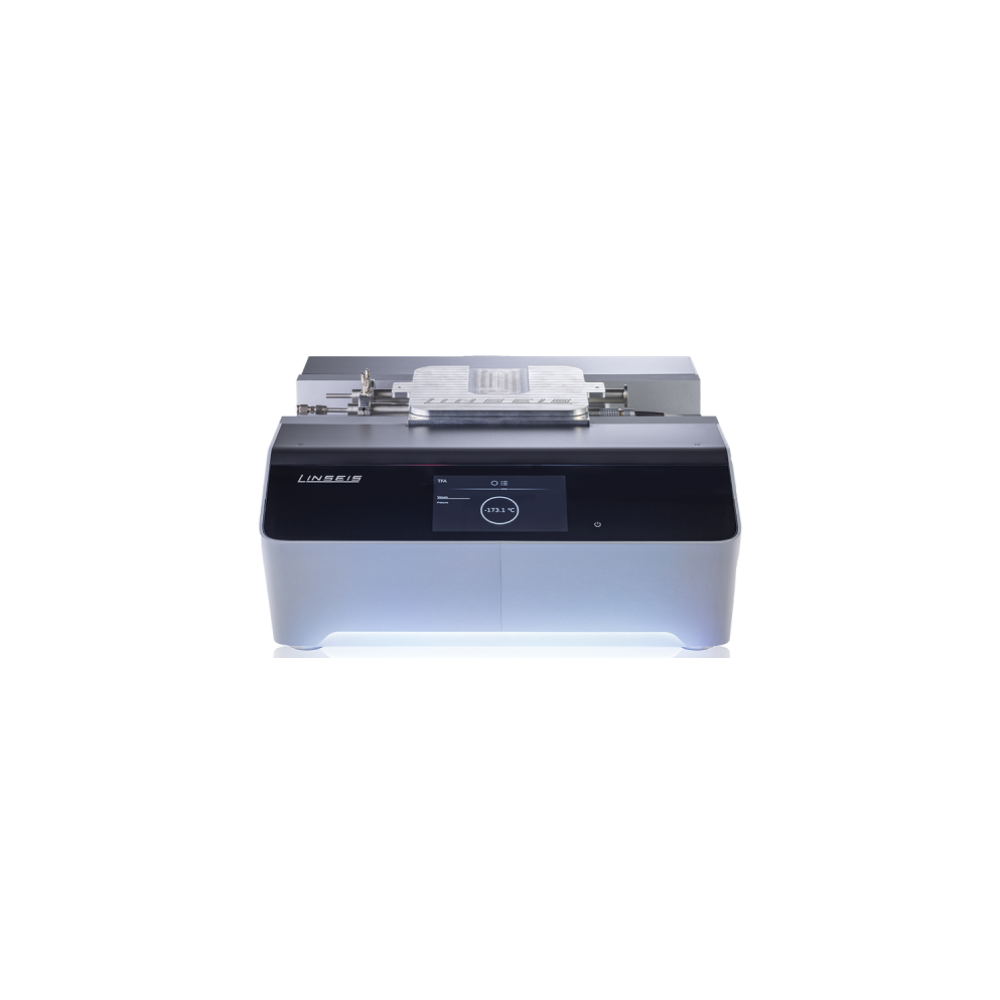

Анализатор теплопроводности тонких пленок TFA L59

Анализатор тонких пленок TFA L59 от LINSEIS: высокоточное решение для научных и промышленных исследований

Компания LINSEIS, признанный лидер в области термического анализа с 1957 года, представляет передовую систему TFA L59 (Thin Film Analyzer) — инновационный прибор для комплексной характеристики тонких пленок и наноструктурированных материалов. Разработанный на основе передовых технологий и немецкого инжиниринга, TFA L59 обеспечивает высочайшую точность, удобство использования и гибкость в исследованиях, что делает его незаменимым инструментом для научных лабораторий, полупроводниковой промышленности, а также центров контроля качества и разработки новых материалов.

Уникальная платформа для комплексного анализа тонких пленок

Современные исследования в области полупроводников, термоэлектрических материалов, покрытий и микроэлектроники требуют точного понимания физических свойств тонких пленок, которые могут существенно отличаться от свойств объемных материалов. Анализатор TFA L59 создан именно для этих задач: он позволяет одновременно и в одном цикле измерять ключевые параметры — теплопроводность, электропроводность, коэффициент Зеебека и постоянную Холла, в диапазоне температур от –170 °C до +280 °C и в магнитном поле до 1 Тл.

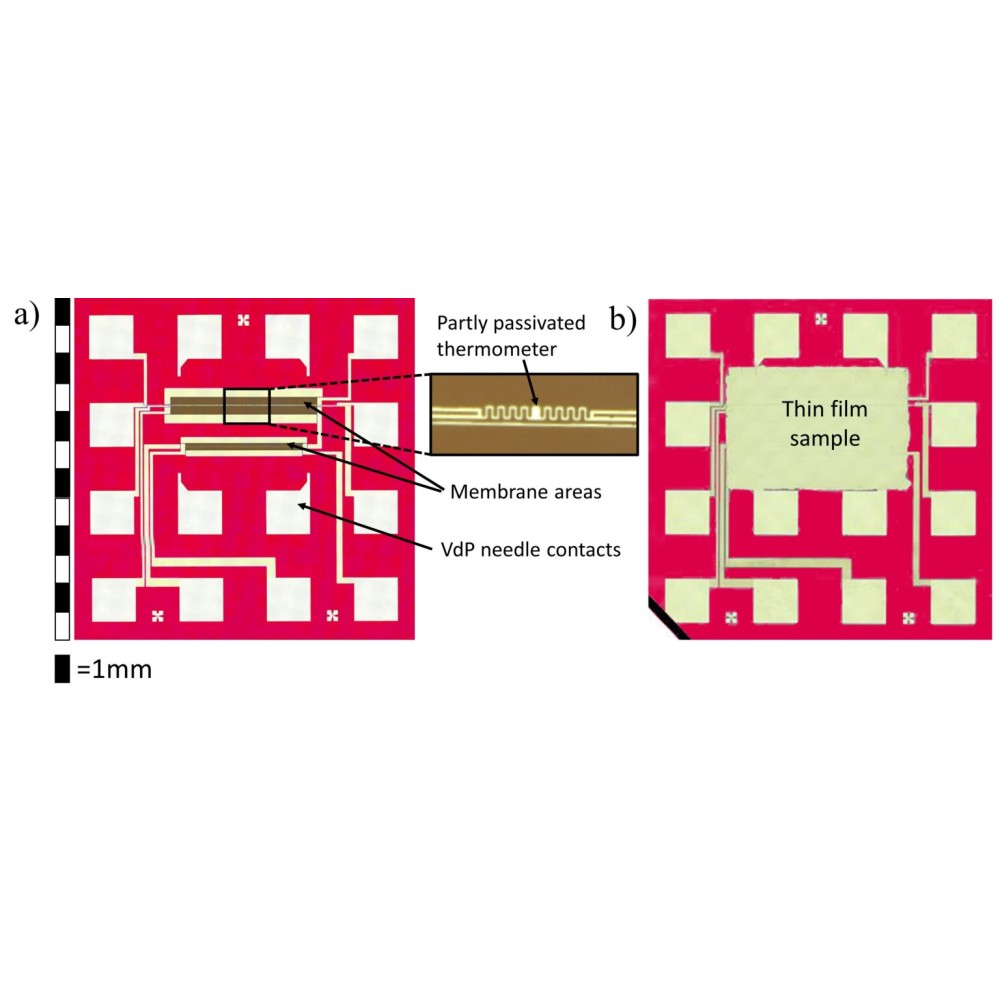

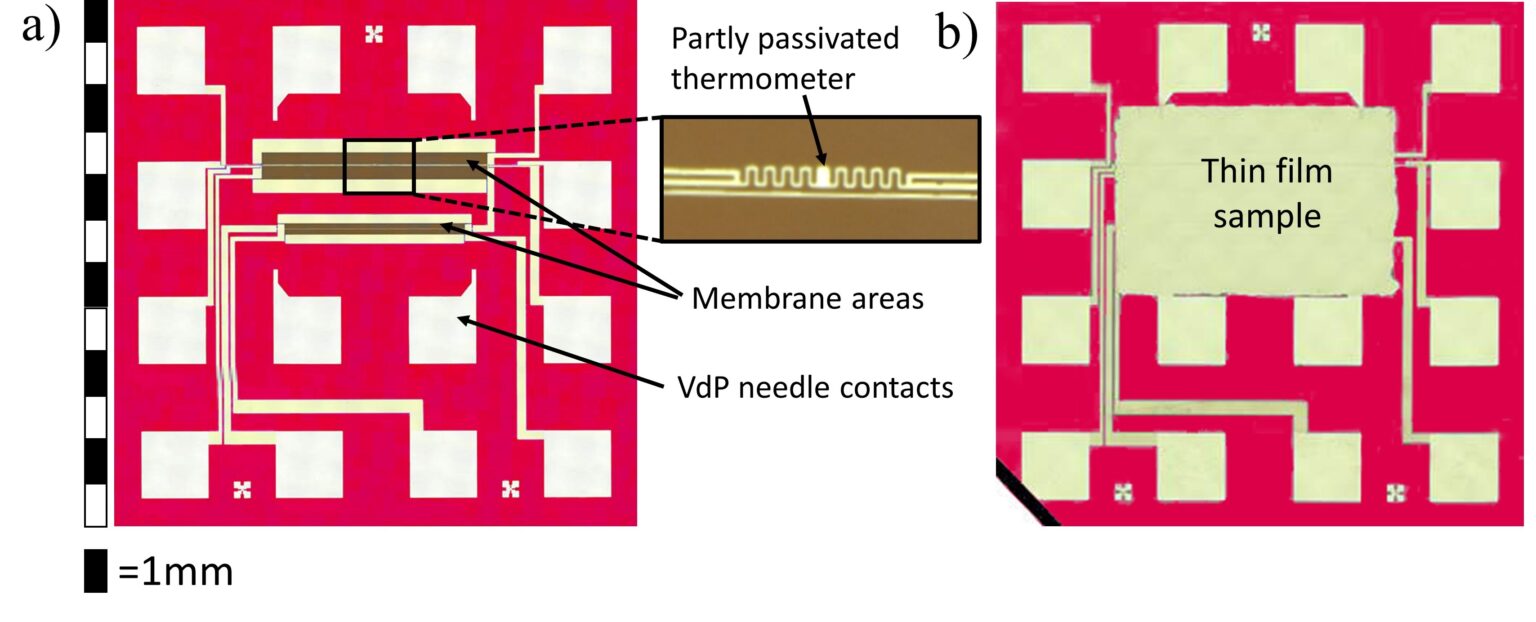

Благодаря уникальной чип-ориентированной конструкции, прибор исключает типичные ошибки, связанные с различной геометрией образцов, неоднородностью состава и разными температурными профилями. Это достигается за счет использования предварительно структурированных измерительных чипов, на которые напыляется или наносится образец. Таким образом, все измерения проводятся на одном и том же образце, в одних и тех же условиях, что обеспечивает высокую достоверность и воспроизводимость результатов.

Принципы измерений: инновации в каждой детали

TFA L59 использует комбинацию проверенных и запатентованных методов измерения:

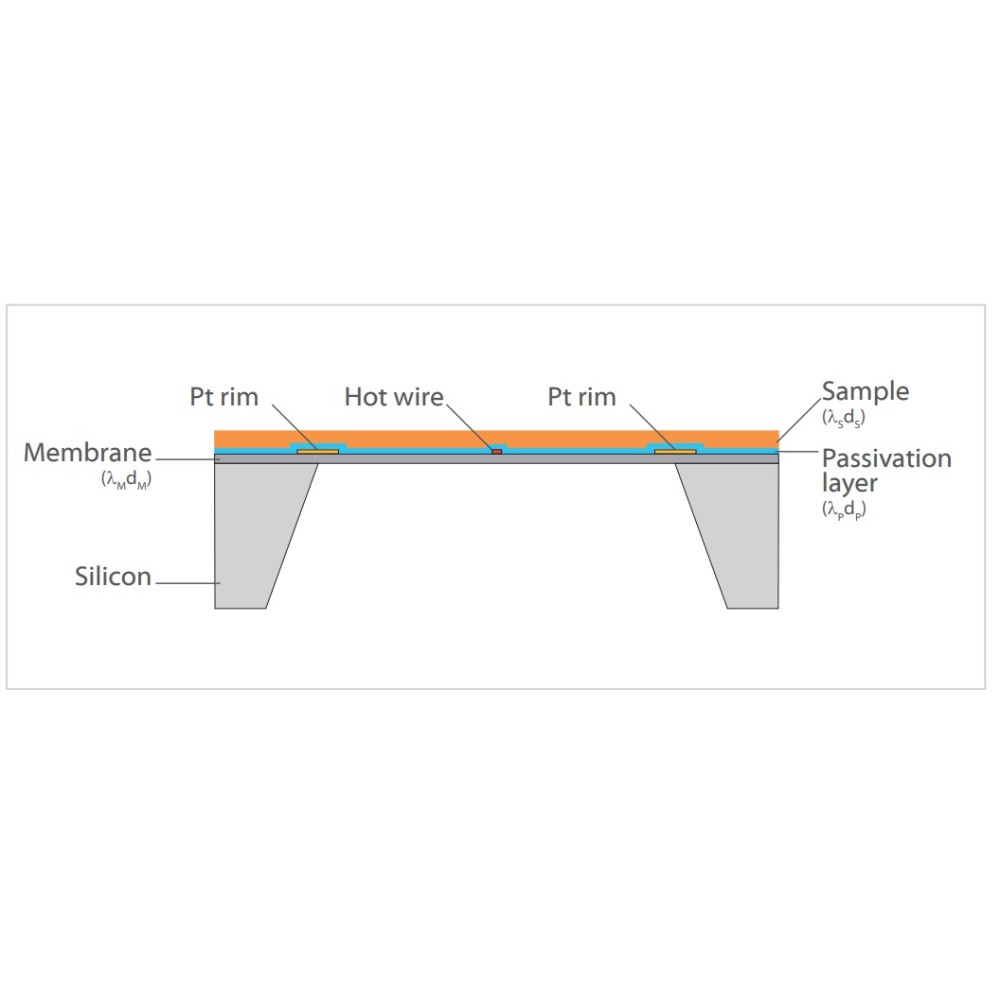

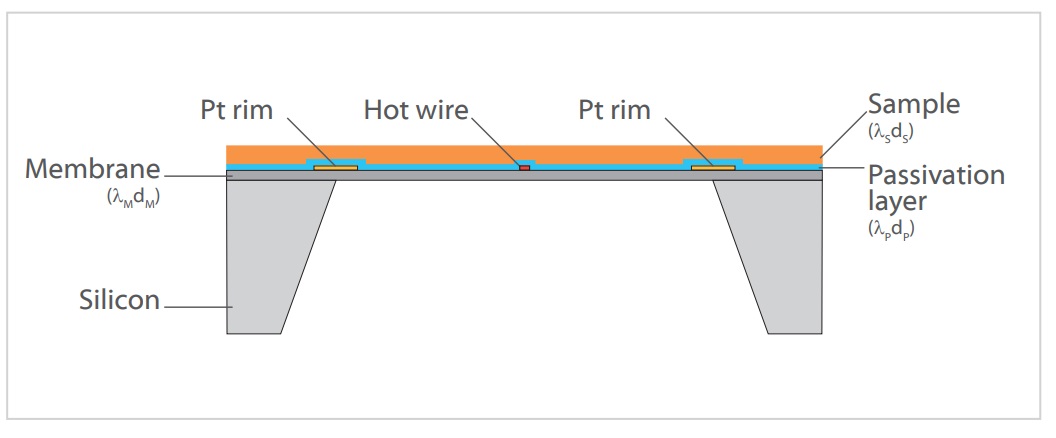

• Метод 3ω (Three-Omega) для определения теплопроводности в плоскости пленки. В основе — патентованная «горячая полоска» на подвешенной мембране, которая одновременно служит нагревателем и датчиком температуры. При прохождении переменного тока в платиновой проволоке возникает джоулев нагрев, изменяющий ее сопротивление. Анализ этих изменений позволяет точно рассчитать теплопроводность пленки. Для высокой точности рекомендуется, чтобы произведение толщины пленки на ее теплопроводность было не менее 2×10⁻⁷ Вт/К.

• Метод Ван-дер-Пау (Van-der-Pauw) для измерения электрической проводимости и постоянной Холла. Образец наносится на чип с четырьмя электродами по краям. Подача тока между двумя электродами и измерение напряжения на других позволяет рассчитать удельное сопротивление. При включении магнитного поля определяется эффект Холла, что дает доступ к подвижности носителей заряда и их концентрации.

• Коэффициент Зеебека измеряется с помощью дополнительных термометров и нагревателя, создавая контролируемый температурный градиент на образце. Значение термо-ЭДС делится на разницу температур, что позволяет рассчитать коэффициент S = –Vth/ΔT.

Такой подход обеспечивает почти одновременное измерение всех ключевых термоэлектрических параметров, что критически важно для расчета фигуры merit (ZT) — основного показателя эффективности термоэлектрических материалов.

Гибкая и модульная система: от базовой до полной конфигурации

TFA L59 предлагает гибкие варианты комплектации, позволяя адаптировать систему под конкретные задачи и бюджет:

• Базовая конфигурация включает измерительную камеру, вакуумный насос, держатель образца, встроенный lock-in усилитель и ПО. Позволяет измерять:

  • Теплопроводность (λ)
  • Удельную теплоемкость (cp)
  • Эмиссию (зависит от материала)

• Термоэлектрический пакет добавляет возможность измерения:

  • Электропроводности / удельного сопротивления (σ)
  • Коэффициента Зеебека (S)

• Магнитный пакет позволяет проводить измерения в магнитном поле (до 1 Тл с электромагнитом или 0,5 Тл с постоянным магнитом) и определять:

  • Постоянную Холла (AH)
  • Подвижность (μ)
  • Концентрацию носителей заряда (n)

• Опция низких температур (охлаждение до 100 К) с использованием Dewar-сосуда и контроллера охлаждения расширяет диапазон исследований для криогенных приложений.

Все измерения проводятся в вакууме (до 10⁻⁵ бар), что исключает влияние окружающей среды и обеспечивает стабильность результатов.

Программное обеспечение: контроль и анализ в одном интерфейсе

TFA L59 поставляется с полнофункциональным программным обеспечением LINSEIS, состоящим из двух частей:

• Программы измерения — для настройки эксперимента, контроля параметров в реальном времени и управления прибором.
• Программы обработки данных — для автоматизированного анализа сырых данных, построения графиков и расчета финальных параметров.

Интерфейс USB обеспечивает надежное соединение с ПК, а интегрированная электроника исключает необходимость внешних блоков.

Технические характеристики TFA L59

Диапазоны измерений:

• Теплопроводность: 0,05 – 200 Вт/(м·К)
• Удельное сопротивление: 0,05 – 1×10⁶ См/см
• Коэффициент Зеебека: 5 – 2500 мкВ/К
• Подвижность Холла: 1 – 10⁷ см²/(В·с)
• Концентрация носителей заряда: 10⁷ – 10²¹ см⁻³

Точность и воспроизводимость:

• Теплопроводность: ±7%
• Удельное сопротивление: ±3%
• Коэффициент Зеебека: ±5%
• Постоянная Холла: ±9%

Области применения

TFA L59 находит широкое применение в:

• Термоэлектрических материалах — полный анализ ZT для нанопленок Bi₈₇Sb₁₃, Au, PEDOT:PSS и других.
• Полупроводниковой промышленности — контроль свойств тонких слоев в микросхемах и сенсорах.
• Теплозащитных покрытиях — оценка эффективности керамических и композитных покрытий в авиадвигателях.
• Трибологических покрытиях — изучение износостойкости и теплостойкости инструментальных покрытий.

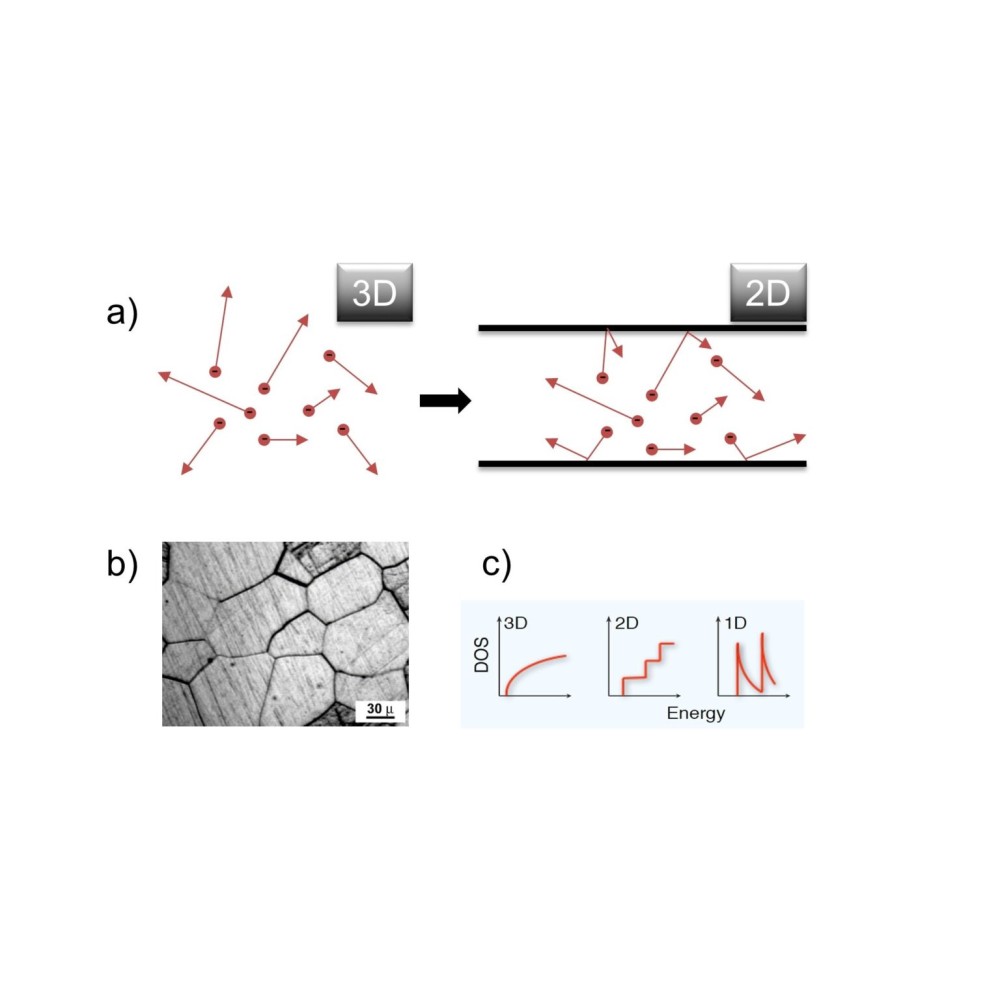

• Наноматериалах и органической электронике — исследование размерных эффектов и механизмов проводимости.

Почему выбирают TFA L59?

• Немецкое качество и инжиниринг — строгий контроль, долговечность, надежность.
• Инновационный дизайн — минимум подготовки, высокая скорость измерений.
• Комплексность — один прибор вместо нескольких установок.
• Поддержка и сервис — глобальная сеть LINSEIS (Германия, США, Китай, Индия) обеспечивает техническую поддержку, калибровку и сервис.

Анализатор тонких пленок TFA L59 — это инвестиция в точные, быстрые и достоверные исследования. Независимо от того, занимаетесь ли вы разработкой новых термоэлектрических генераторов, созданием микросхем нового поколения или улучшением защитных покрытий, TFA L59 предоставит вам все данные, необходимые для успеха.

Свяжитесь с представителями LINSEIS уже сегодня и узнайте, как TFA L59 может ускорить ваши исследования и повысить конкурентоспособность вашей продукции.
