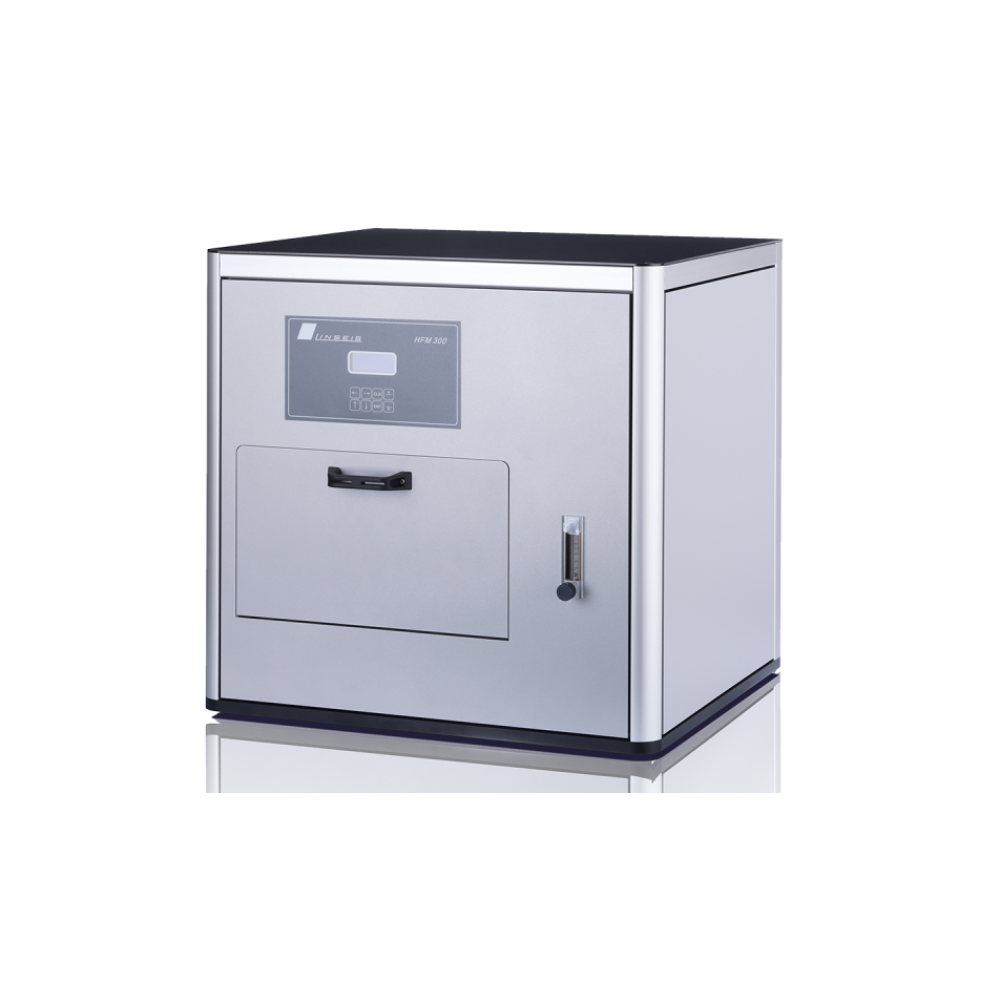

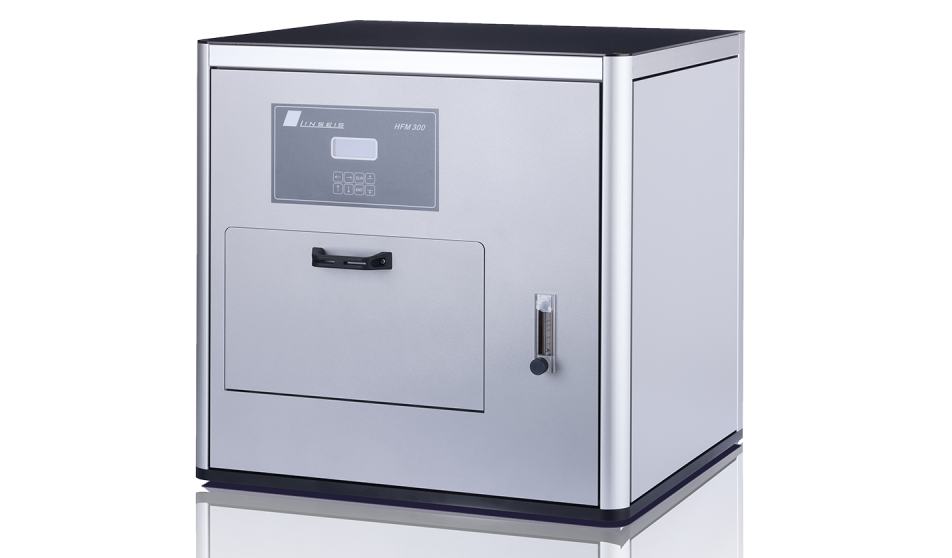

Тепловой анализатор HFM L57

Прибор LINSEIS HFM L57 — эталон точности в измерении теплопроводности изоляционных материалов

Компания LINSEIS, лидер в области термоанализа с 1957 года, представляет высокоточный прибор HFM L57 — современный тепловой анализатор, разработанный для точного и быстрого определения теплопроводности и коэффициента теплопередачи (U-значения) изоляционных и низкотеплопроводных материалов. Устройство идеально подходит для научных исследований, промышленного контроля качества и сертификации продукции в строительстве, холодильной технике, производстве стройматериалов и энергоэффективных технологий.

Прибор LINSEIS HFM L57 базируется на методе стационарного теплового потока (steady-state heat flow method) и соответствует ведущим международным стандартам: ASTM C518, ISO 8301, JIS A1412, DIN EN 12664 и DIN 12667. Это делает его надежным решением для аккредитованных лабораторий и промышленных предприятий, где требуется юридически значимая и воспроизводимая метрология.

Высокая точность и скорость измерений

Одним из ключевых преимуществ HFM L57 является сверхбыстрое время измерения — всего 15 минут на один цикл. Это стало возможным благодаря уникальной конструкции с двойным датчиком теплового потока, обеспечивающим максимально быструю стабилизацию температурного градиента. Такая скорость позволяет значительно повысить производительность лаборатории, особенно при серийных испытаниях.

Точность измерений достигается за счёт использования двух встроенных линейных потенциометров с разрешением в микрометры, которые автоматически определяют толщину образца с высочайшей точностью. Это исключает ошибки, связанные с ручным измерением, и обеспечивает стабильность результатов даже при работе с деформируемыми материалами.

Технология Peltier — нулевое обслуживание и высокая стабильность

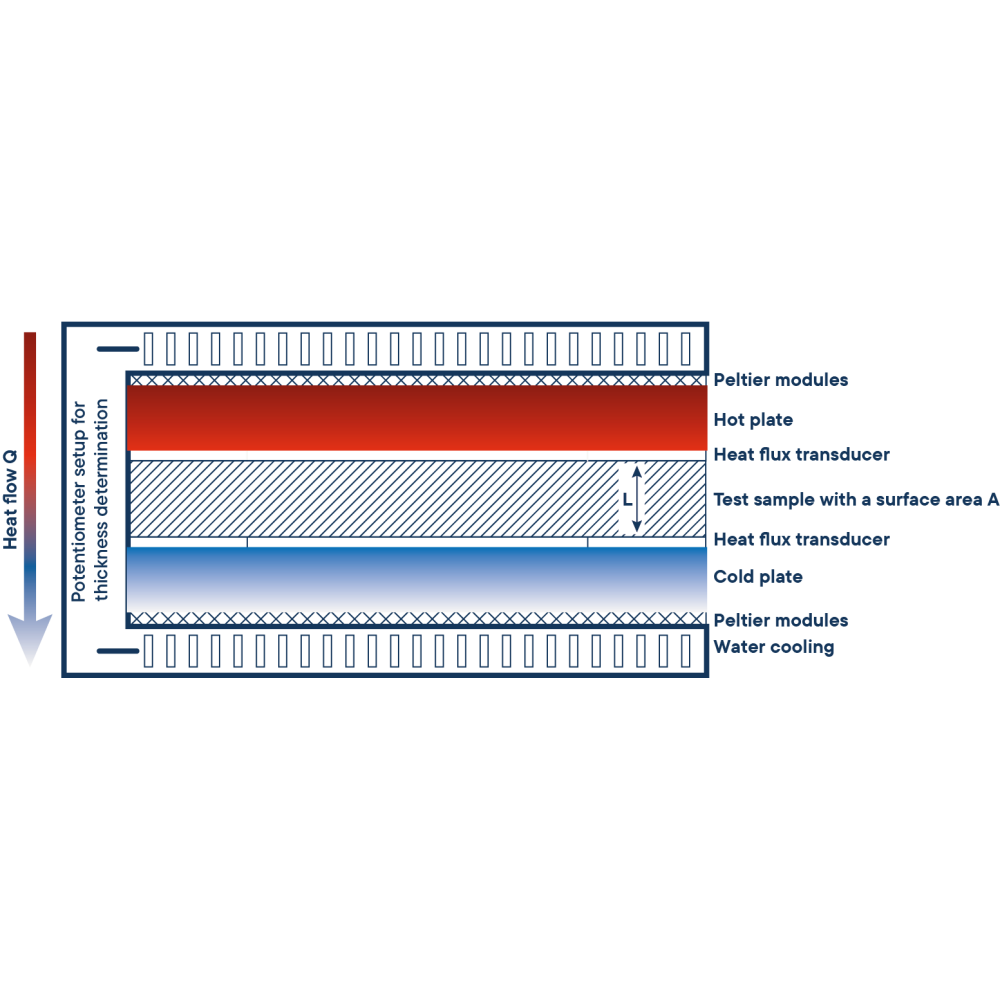

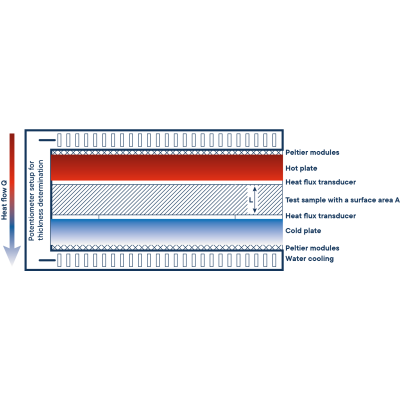

В основе системы терморегуляции HFM L57 — передовые Peltier-модули, обеспечивающие точный нагрев и охлаждение горячей и холодной плит. Такая технология не только гарантирует температурное разрешение до 0,0001 °C, но и полностью исключает необходимость в регулярном техническом обслуживании. Отсутствие движущихся частей и сложных систем охлаждения снижает эксплуатационные расходы и увеличивает срок службы прибора.

Для достижения низких температур (в зависимости от модификации) используется внешний чиллер или термостат, что позволяет расширить диапазон измерений до –40 °C.

Интегрированная защита от конденсата

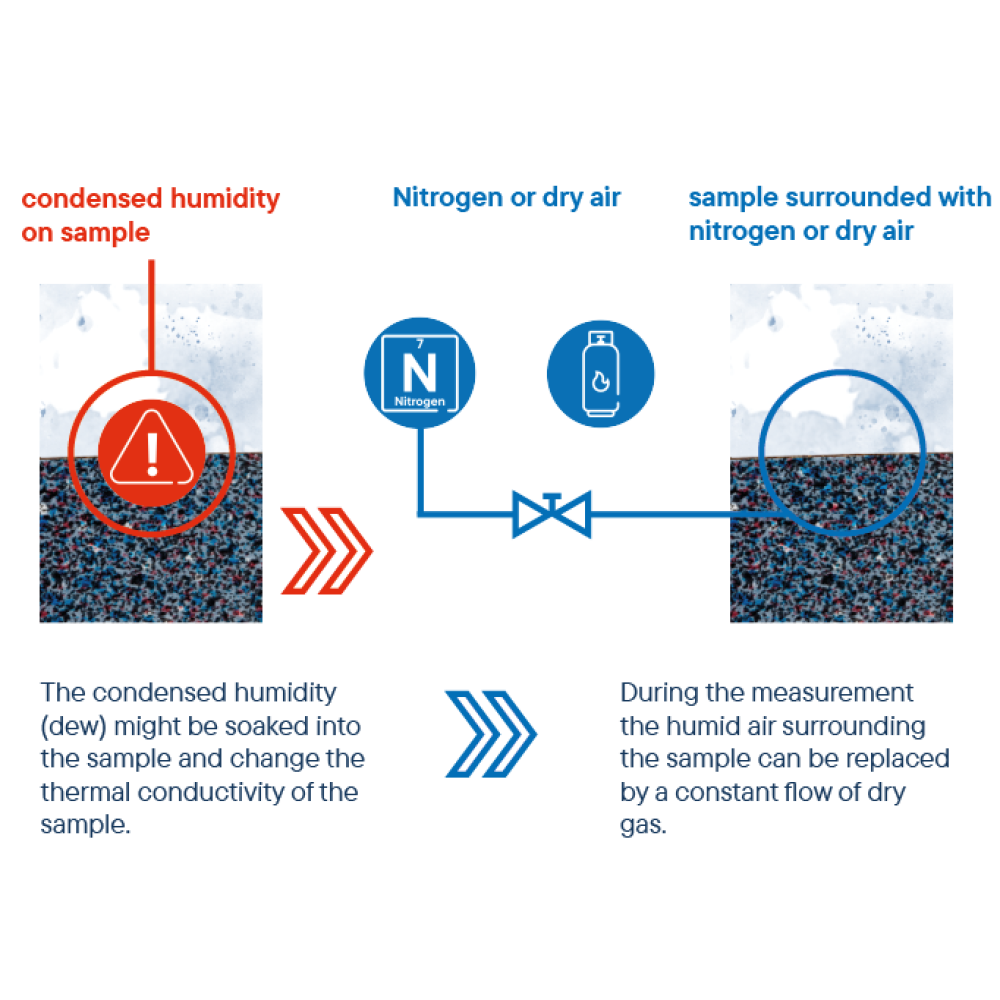

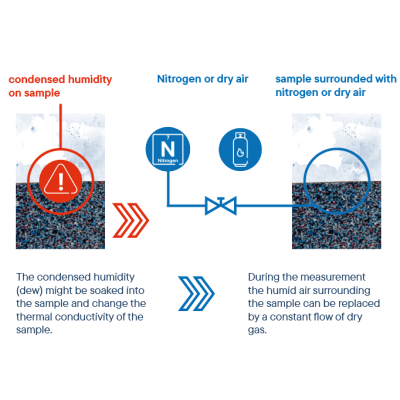

Одной из серьёзных проблем при измерении теплопроводности при низких температурах является образование конденсата на образце, который может впитываться в пористые материалы и искажать результаты. LINSEIS HFM L57 оснащён встроенной системой защиты от росы, которая позволяет подавать поток сухого воздуха или азота вокруг образца. Это исключает влияние влажности и обеспечивает высокую воспроизводимость и достоверность данных, особенно при работе с пенополиуретанами, минеральной ватой и другими гигроскопичными материалами.

Модельный ряд HFM L57: 200, 300 и 600

Прибор доступен в трёх модификациях, что позволяет подобрать оптимальное решение под объём и тип исследований:

• HFM L57 200 — для образцов 200×200 мм, толщиной до 90 мм
• HFM L57 300 — для образцов 300×300 мм, толщиной до 100 мм
• HFM L57 600 — для крупногабаритных образцов 600×600 мм, толщиной до 200 мм

Все модели обеспечивают одинаково высокие показатели точности и воспроизводимости, что делает серию универсальной для лабораторий любого уровня.

Технические характеристики LINSEIS HFM L57

• Диапазон температур (пластины):

  • 0 °C до 90 °C (стандарт)
  • –20 °C до 90 °C (с расширением)
  • –35 °C до 90 °C (с расширением)
  • –40 °C до 90 °C (опционально)


• Теплопроводность:

  • Без расширения: 0,001 – 0,5 Вт/(м·К)
  • С расширением: до 2,5 Вт/(м·К)


• Температурное разрешение: 0,0001 °C

• Точность измерения теплопроводности: ±1–2%

• Воспроизводимость: 0,25% / 0,5%

• Диапазон измерения теплового сопротивления:

  • Основной: 0,2 – 8,0 м²·К/Вт
  • С расширением: 0,036 – 8,0 м²·К/Вт


• Размеры образцов:

  • HFM L57 200: 200×200 мм, до 90 мм толщины
  • HFM L57 300: 300×300 мм, до 100 мм толщины
  • HFM L57 600: 600×600 мм, до 200 мм толщины


• Контактное давление: до 1,3 кПа (опционально — до 25 кПа)

• Система охлаждения: внешний чиллер или термостат

• Тип нагрева/охлаждения: Peltier-модули

• Количество точек измерения: до 100

Удобное программное обеспечение и автоматизация

Управление прибором возможно как с передней панели, так и через ПО. Программное обеспечение позволяет легко задавать параметры измерения, сохранять данные, экспортировать результаты и формировать отчёты с возможностью настройки макета под требования заказчика. Поддерживается многоязычная версия, включая русский язык. Доступна опция учётных записей пользователей и аудита данных, что важно для лабораторий, работающих в соответствии с GLP/GMP.

Применение в реальных условиях

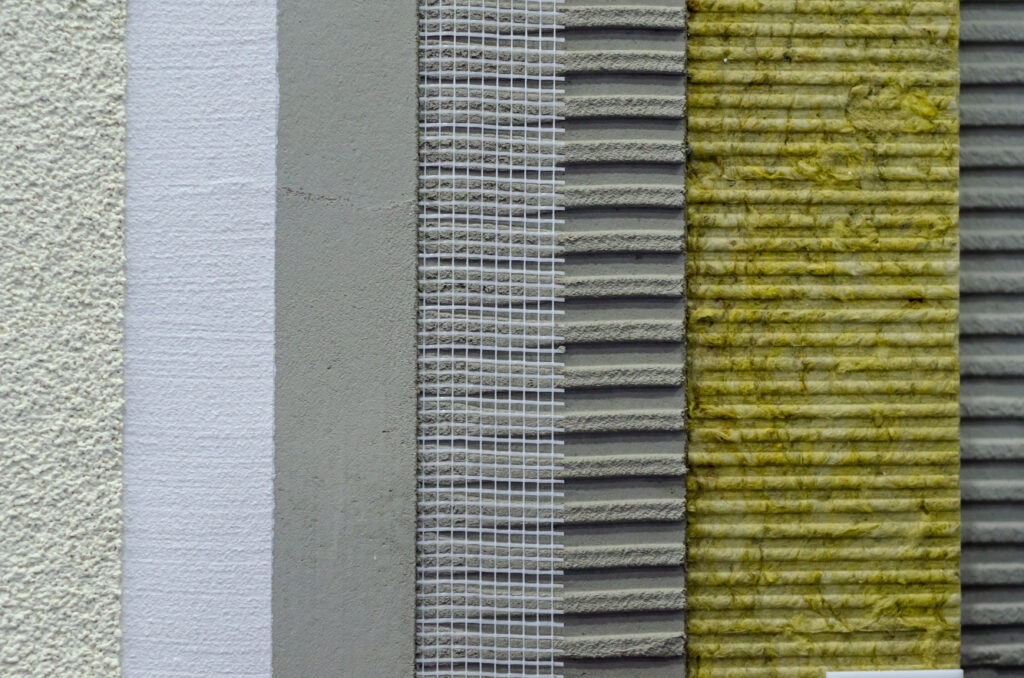

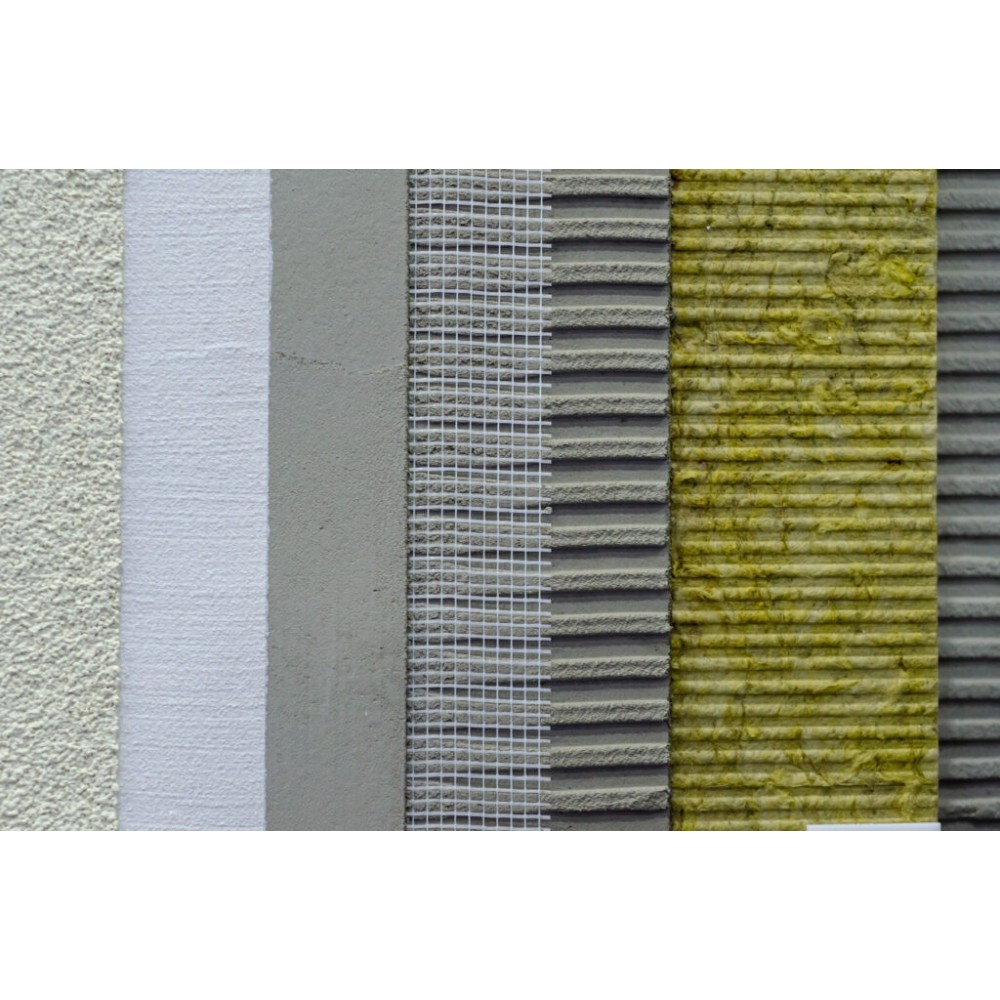

HFM L57 активно используется для тестирования таких материалов, как:

• Минеральная вата
• Стекловолокно
• Полиуретановая и полистирольная пена
• Эластомерные пены
• Деревянные и полимерные плиты
• Цемент, бетон, керамика
• Композитные и волокнистые изоляторы

Прибор демонстрирует высокую точность и воспроизводимость — как показано в тестах с эталонным материалом IRMM-440, где отклонение составило менее 0,25%. Также подтверждена точность измерений по сравнению с литературными данными — отклонение менее 1%.

Почему выбирают LINSEIS?

LINSEIS — это семейная компания третьего поколения, сохраняющая традиции немецкого инжиниринга, строгого контроля качества и инновационного подхода. Приборы HFM L57 производятся в Германии и соответствуют самым высоким мировым стандартам. Компания предлагает полный пакет поддержки: установку, обучение, сервис и техническую помощь по всему миру — в США, Китае, Индии и Европе.

LINSEIS HFM L57 — это не просто прибор, а инвестиция в точность, надёжность и эффективность вашей лаборатории. Современные технологии, минимальное обслуживание, высокая скорость и соответствие стандартам делают его лучшим выбором для всех, кто ценит качество и достоверность данных. Уже сегодня ведущие научные и промышленные центры доверяют LINSEIS — присоединяйтесь к числу лидеров!
