Видеоизмерительные микроскопы UHL MS2, MS3, MS4

В современном производстве, где каждая микрона имеет значение, контроль геометрических параметров деталей требует высокоточного и надёжного оборудования. Компания Walter Uhl techn. Mikroskopie GmbH & Co. KG, основанная в 1943 году в Ассларе (Германия), уже более 80 лет является лидером в разработке и производстве прецизионных измерительных микроскопов. Среди её флагманской продукции — видеоизмерительные микроскопы серии MS2, MS3 и MS4, сочетающие модульность, высокую точность и универсальность для решения самых сложных задач в лабораториях и на производственных линиях.

Универсальность и применение

Микроскопы UHL находят применение в самых разных отраслях — от анализа воздушных пор в бетоне по стандартам DIN до автоматизированного контроля режущих кромок лезвий безопасных бритв. Благодаря бесконтактному методу измерения, приборы идеально подходят для контроля хрупких, мягких или микронных деталей: резины, пластмасс, керамики, полупроводников, изделий в часовой и медицинской промышленности.

Модульная система — гибкость под задачи клиента

Одно из ключевых преимуществ UHL — модульная конструкция. Вместо жёстких стандартных конфигураций компания предлагает гибкую систему сборки, позволяющую подобрать точную комплектацию под конкретные задачи. Это позволяет быстро изготавливать индивидуальные решения, сокращая сроки поставки и повышая экономическую эффективность.

Технические характеристики моделей MS2, MS3, MS4

Вся серия построена на основе высокостабильных оснований из серого чугуна или гранита, что обеспечивает устойчивость к вибрациям и температурным колебаниям. Перемещения осуществляются с помощью шаговых двигателей, безлюфтовых шарико-винтовых передач и направляющих с перекрёстными роликами. Все оси оснащаются герметичными фотоэлектрическими линейками с разрешением 0,0001 мм.

MS2 — самый компактный оптический измерительный прибор в мире

Идеален для мелких и хрупких деталей. Несмотря на миниатюрные габариты, обладает полной функциональностью.

• Измерительный диапазон (X×Y×Z): 100/50 × 50 × 50 мм
• Привод: Шаговый двигатель с безлюфтовым шариковинтовым приводом
• Направляющие: Перекрёстные роликовые подшипники
• Система измерения: Фотоэлектрическая, стеклянная шкала
• Разрешение: 0,0001 мм
• Точность (высший класс): 1,5 мкм + 0,005 × L мкм (L — длина измерения в мм)
• Макс. нагрузка: 8 кг
• Рабочая температура: 20 ± 0,5 °C
• Питание: 120/230 В переменного тока, 50/60 Гц
• Вес: 25 кг

MS3 — универсальный измерительный микроскоп среднего класса

Подходит для широкого круга задач в серийном производстве.

• Измерительный диапазон (X×Y×Z): 150/100 × 100 × 50 мм
• Z-ось: Моторизованная, с ходом 50 или 100 мм
• Точность: 1,5 мкм + 0,005 × L мкм
• Макс. нагрузка: 8 кг
• Вес: 75 кг

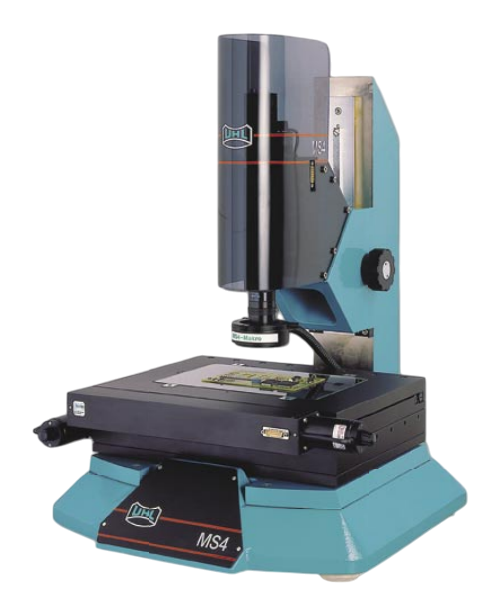

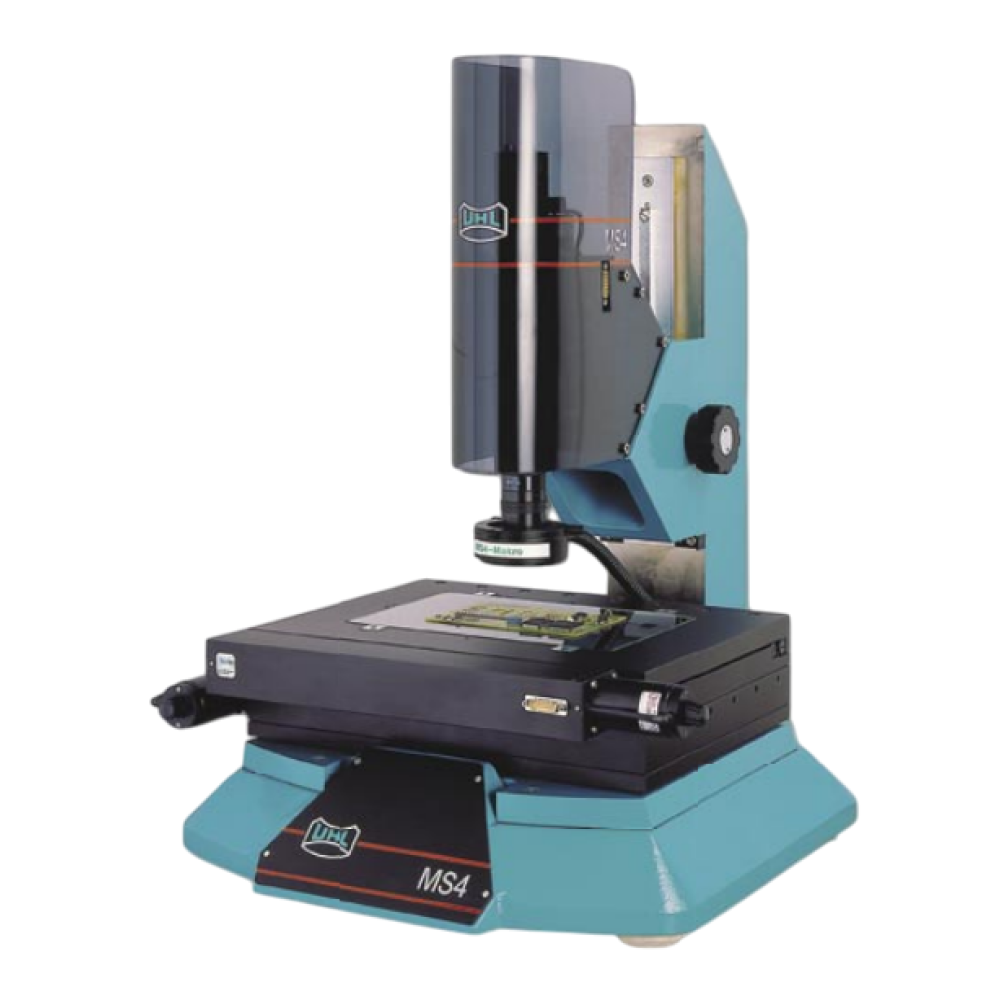

MS4 — крупногабаритный измерительный микроскоп премиум-класса

Предназначен для крупных деталей и тяжёлых заготовок.

• Измерительный диапазон (X×Y×Z): 250/150 × 150 × 50 мм (до 250×200×100 мм в расширенной версии)
• Макс. высота детали: до 275 мм
• Макс. нагрузка: 15 кг
• Точность: 1,5 мкм + 0,005 × L мкм
• Вес: 125 кг

Оптическая система и подсветка

Все модели комплектуются сменными объективами с быстросъёмной байонетной системой или револьверными турелями. Доступны три типа объективов:

• Ахроматические (OP1-V) — для стандартных задач
• Апохроматические с увеличенным рабочим расстоянием (OP1-VX) — для габаритных деталей
• Телецентрические (OP1-M) — обеспечивают высокую точность измерений без искажений

Подсветка включает:

• Коаксиальную падающую подсветку
• Проходящую подсветку (в том числе телесцентрическую)
• Кольцевую волоконно-оптическую подсветку
• Наклонную подсветку с регулируемыми рычагами

Источники света: 30 Вт и 250 Вт галогеновые лампы с плавной регулировкой яркости (вручную или через ПО).

Программное обеспечение: OMS и IMS — от ручного до полного автоматического контроля

UHL OMS — простое и интуитивное ПО для ручного или частично автоматизированного контроля. Подходит для лабораторий и мелкосерийного производства.

• Ручное наведение точек измерения мышью
• Дерево геометрических элементов
• Teach-in программирование
• Гибкие шаблоны измерений
• Поддержка до 4 камер

UHL IMS — мощная автоматизированная система для серийного контроля и интеграции в CIM-системы.

• Полностью автоматические измерительные циклы
• Макроязык с переменными, подпрограммами, базами данных
• Автофокусировка по обработке изображений
• Управление до 12 осей (CNC)
• Интерфейс с ПЛК, принтерами, сканерами штрих-кодов
• 3 уровня доступа с паролями
• Поддержка цветных камер

Готовые решения и комплектации

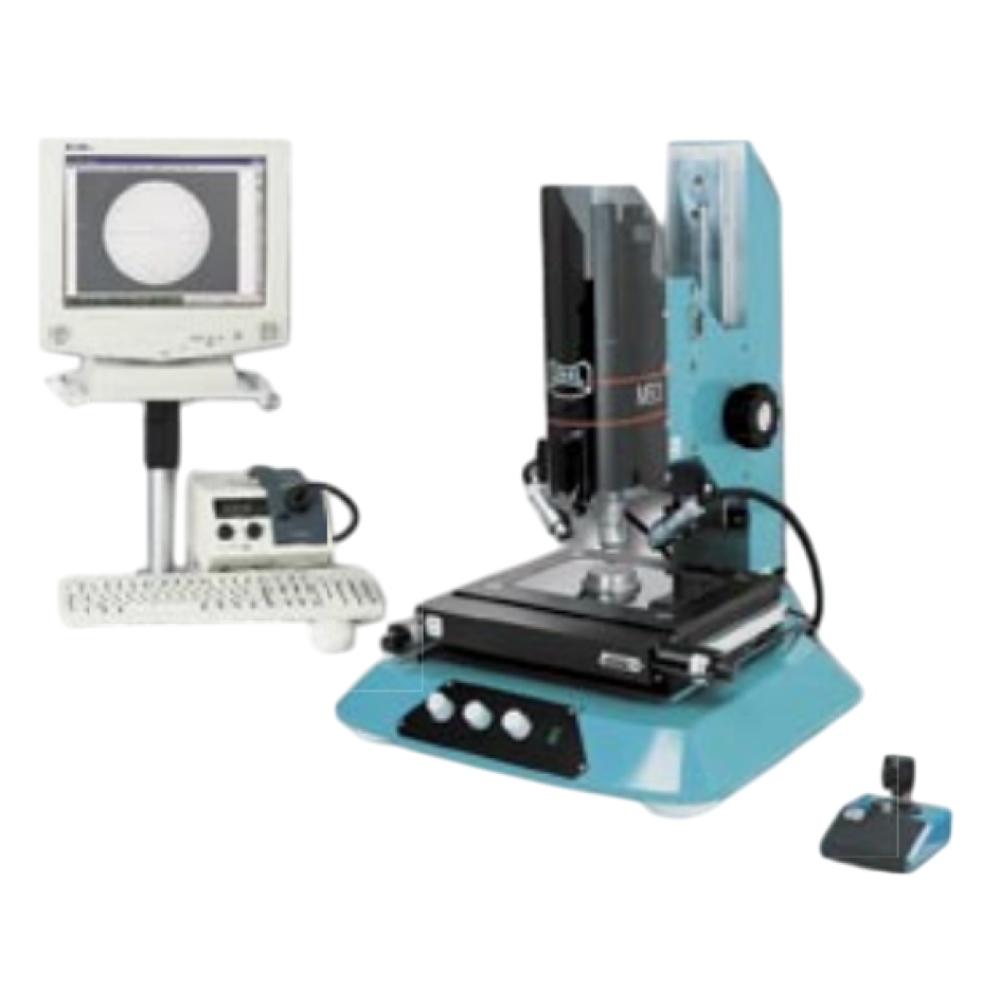

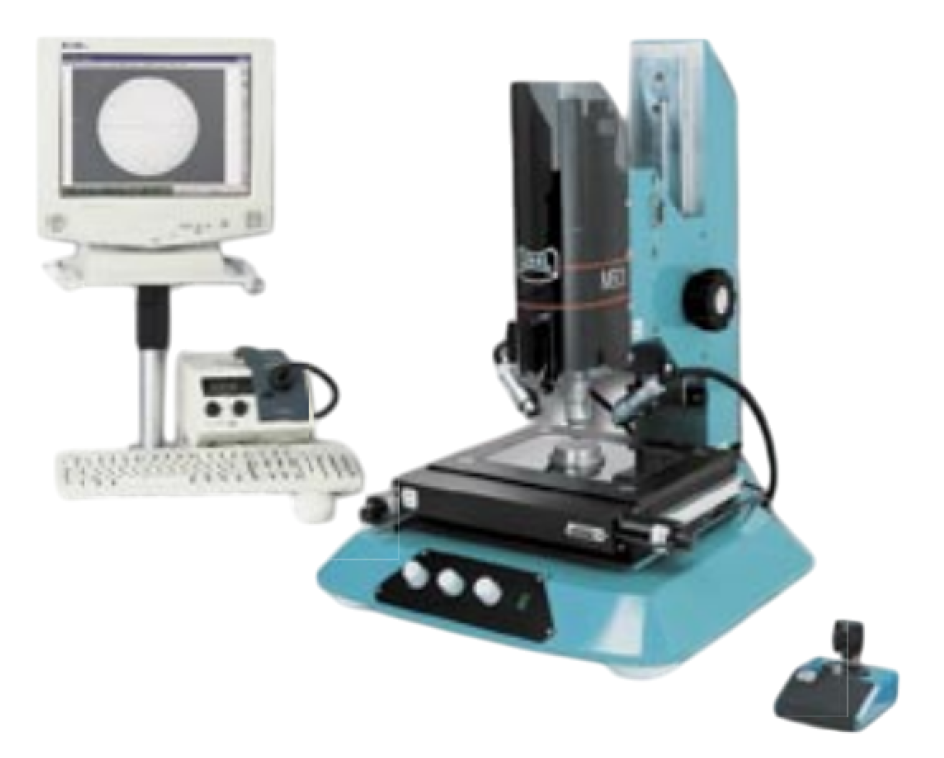

Компания предлагает полные измерительные станции, включающие:

• Микроскоп UHL (MS2, MS3, MS4)
• Промышленный ПК в стальном каркасе
• Систему управления двигателями и джойстик
• Чёрно-белую или цветную камеру
• Источники света
• ПО OMS или IMS

Примеры готовых комплектов:

• MS4-AO01 — станция с ПО OMS, диапазон 250×150×50 мм
• MS4-AI01 — станция с ПО IMS, диапазон 250×150×50 мм

Качество и соответствие стандартам

Как сертифицированное по ISO 9001 предприятие, Walter Uhl предоставляет каждому заказчику протокол проверки в соответствии с VDI/VDE 2617. Возможна линейная и сегментная компенсация погрешностей, которую можно проверить и обновить в любой момент.

Закажите видеоизмерительный микроскоп UHL уже сегодня!
Получите точное, надёжное и долговечное оборудование немецкого качества для контроля продукции на любом этапе производства. Подберём оптимальную конфигурацию под ваш бюджет и задачи. Гарантия точности, техническая поддержка, обучение операторов.
