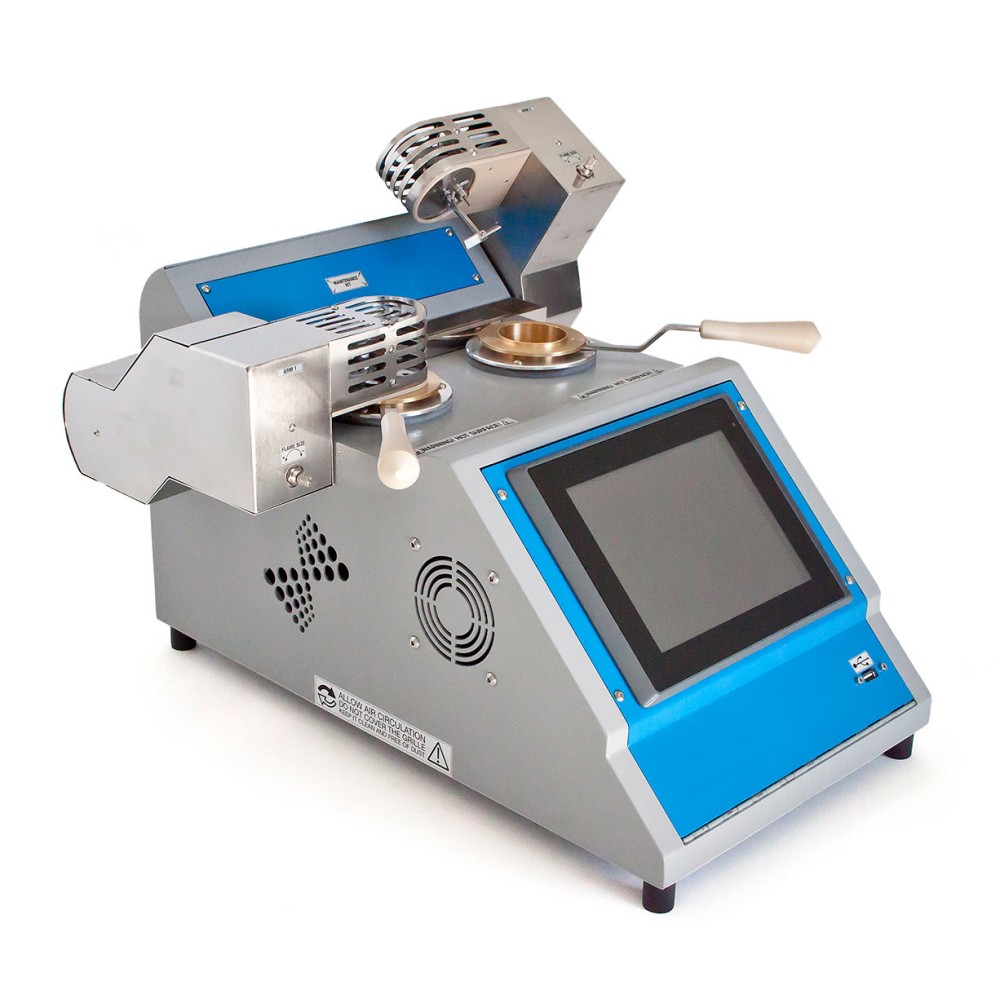

Универсальный анализатор температуры вспышки OilLab 6560

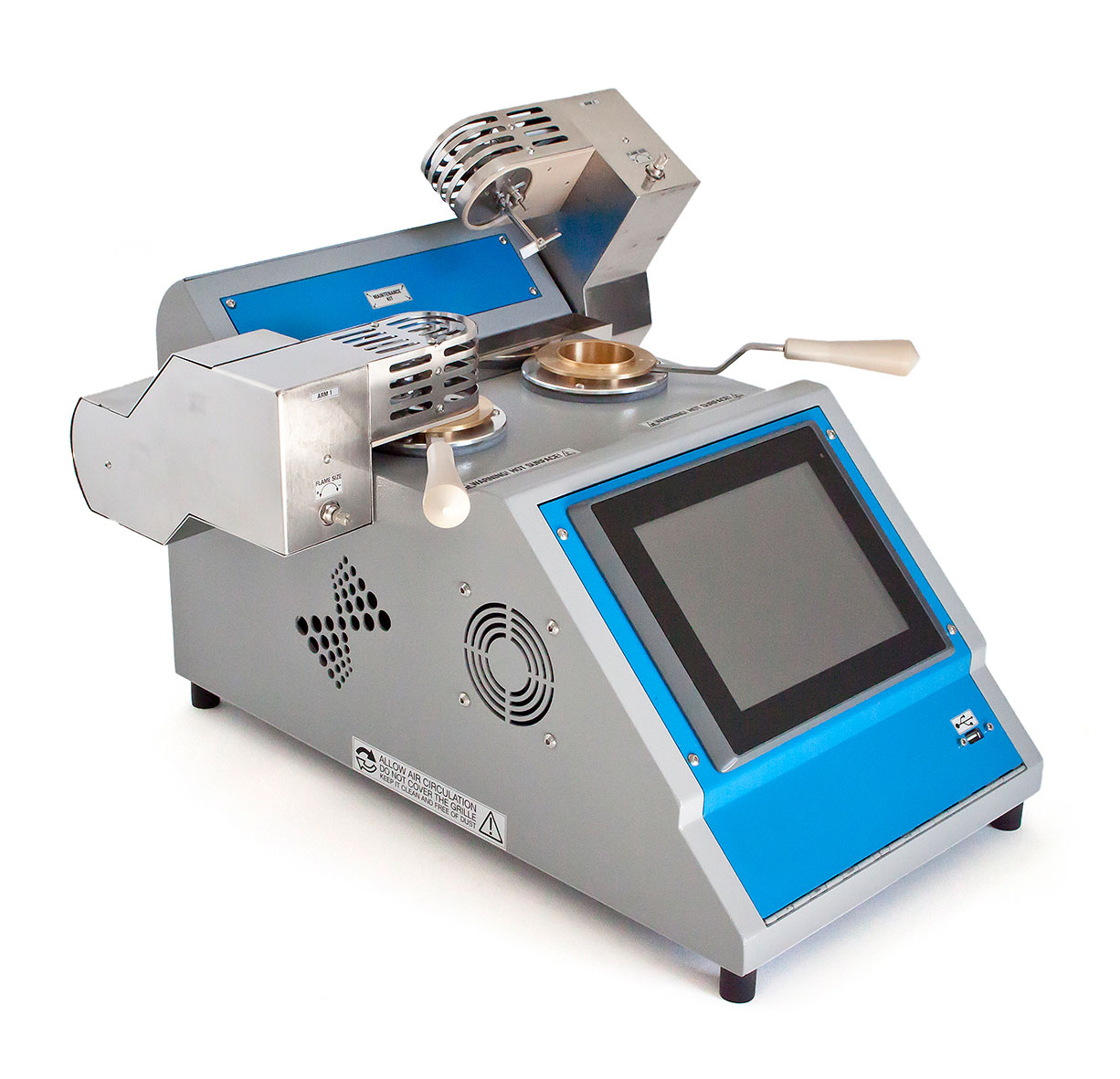

Назначение и универсальность прибора OilLab 6560 Golleo

Автоматический анализатор OilLab 6560 Golleo представляет собой уникальное комбинированное решение для лабораторий контроля качества нефтепродуктов. Прибор объединяет в одном корпусе две независимые измерительные системы, реализующие методы Абеля (Abel) и Пенски-Мартенса (Pensky-Martens). Это позволяет проводить испытания широкого спектра жидкостей: от легковоспламеняющихся растворителей и керосина до тяжелых смазочных масел, битумов и биодизеля.

Использование единого устройства для обоих методов существенно экономит лабораторное пространство, снижает затраты на обслуживание и упрощает работу операторов, которым не нужно переучиваться на разные приборы. Система автоматически определяет тип подключенной тестовой ячейки и адаптирует программное обеспечение под выбранный стандарт.

Принцип работы метода Абеля (Abel)

Метод Абеля применяется для определения температуры вспышки продуктов с низкой температурой вспышки, находящихся в диапазоне от -18°C до +71°C. К таким продуктам относятся авиационный керосин, различные органические растворители, легкие дистилляты и некоторые виды отходов.

Процесс испытания заключается в нагреве образца с постоянной скоростью. При достижении заданной контрольной температуры автоматическая заслонка открывается, и в паровое пространство вводится источник зажигания. Если вспышка не происходит, заслонка закрывается, и нагрев продолжается. Детекция вспышки осуществляется высокочувствительным ионизационным датчиком. Для работы с низкими температурами прибор оснащен системой подключения внешнего хладагента через внутренний электромагнитный клапан.

Принцип работы метода Пенски-Мартенса (Pensky-Martens)

Метод Пенски-Мартенса в закрытом тигле используется для более тяжелых нефтепродуктов с температурой вспышки от 0°C до +420°C. Сюда входят дизельное топливо, топочные мазуты, смазочные масла, консистентные смазки и биодизель.

Образец нагревается электрическим нагревателем при непрерывном перемешивании. Через определенные интервалы времени мешалка останавливается, заслонка открывается, и вводится источник зажигания. Температура, при которой пары вспыхивают, фиксируется как результат. Прибор поддерживает процедуры A, B и C стандарта ASTM D93, которые различаются скоростью нагрева и шагами проверки, что позволяет тестировать продукты с разной вязкостью и летучестью.

Конструктивные особенности и системы безопасности

OilLab 6560 оснащен двумя калиброванными латунными тиглями с метками уровня заполнения и термостойкими ручками. Каждый метод имеет свою специфическую геометрию чаши, строго соответствующую требованиям стандартов.

Прибор предлагает гибкую систему зажигания:

• Электрический воспламенитель — безопасный вариант, не требующий газа
• Газовое пламя — классический метод с контролем размера пламени

Детекция вспышки осуществляется мультидетектором, сочетающим ионизационный и тепловой сенсоры, что гарантирует высокую надежность даже для слабых вспышек.

Система безопасности включает несколько уровней защиты:

• Автоматическая диагностика целостности датчиков температуры
• Система автоматического обнаружения возгорания с функцией пожаротушения
• Защита от перегрева с автоматическим отключением нагревателя
• Автоматическое перекрытие подачи газа (макс. 30 мБар) после завершения теста
• Встроенный вентилятор принудительного охлаждения для метода Пенски-Мартенса

Интеллектуальное управление и программное обеспечение

Управление прибором осуществляется через встроенный сенсорный панельный ПК с TFT/LCD дисплеем диагональю 8,4 дюйма и разрешением 1024 × 768 пикселей. Программное обеспечение обеспечивает полный контроль над процессом анализа.

Ключевые функции программного обеспечения:

• Автоматическое выполнение анализа согласно выбранному стандарту (ASTM, IP, ISO, EN, DIN)
• Режим работы с образцами с неизвестной температурой вспышки
• Автоматическая барометрическая коррекция результатов до нормального давления 101,3 кПа
• Хранение более 65 000 результатов анализов во внутренней памяти
• Экспорт данных в форматах, совместимых с Excel
• Интеграция с лабораторными информационными системами (LIMS) через порт Ethernet
• Калибровка по 100 точкам с программируемой частотой и уведомлением об истечении срока действия
• Диагностическое меню для прямого доступа к аналоговым и цифровым входам/выходам

Соответствие международным стандартам и ГОСТ

Прибор OilLab 6560 сертифицирован для проведения испытаний согласно широкому спектру международных нормативов:

Для метода Абеля:

• EN 924, EN 13736
• ISO 1516, ISO 3679, ISO 13736
• IP 170, IP 491, IP 492

Для метода Пенски-Мартенса:

• ASTM D93 (процедуры A, B, C)
• ISO 2719
• DIN EN 22719
• IP 34

В Российской Федерации и Республике Беларусь методика полностью соответствует требованиям национальных стандартов:

• ГОСТ 6356-78 (ИСО 2719-73) — Нефтепродукты. Метод определения температуры вспышки в закрытом тигле. Этот стандарт гармонизирован с ISO 2719 и ASTM D93, что делает OilLab 6560 идеальным инструментом для аттестованных лабораторий.
• ГОСТ Р 52925-2008 — Масла моторные. Технические условия. Требует контроля температуры вспышки как основного показателя безопасности.
• ГОСТ 32513-2013 — Топлива дизельные. Устанавливает нормы на температуру вспышки.
• СТБ 1160-2012 — Масла индустриальные. Общие технические условия. Включает требования к температуре вспышки для различных классов масел.

Технические характеристики и метрологическое обеспечение

Измерение температуры образца и ванны осуществляется платиновыми сопротивлениями PT100 класса A в нержавеющей оболочке. Диапазон измерений составляет от 0°C до +420°C с разрешением 0,01°C и точностью ±0,1°C. Повторяемость и воспроизводимость результатов соответствуют или превосходят требования стандартов.

Для калибровки и верификации прибора предусмотрены специальные инструменты:

• Симулятор PT100 (декадный магазин сопротивления OilLab 80) для проверки температурного канала
• Набор соединительных кабелей (OilLab 91)

Расходные материалы и запасные части

Для бесперебойной работы лаборатории рекомендуется иметь запас основных расходных компонентов для обеих систем:

Для метода Абеля:

• Калиброванный латунный тигель (LAB-650/09-05)
• Электрический воспламенитель (LAB-650/07-01)
• Датчик температуры продукта PT100 (LAB-650/08-12)
• Гибкая мешалка (LAB-650/11-02)

Для метода Пенски-Мартенса:

• Калиброванный латунный тигель (LAB-6000/09-05)
• Нагревательный хомут (LAB-6000/05-23)
• Электрический воспламенитель (LAB-6000/07-01)
• Система пожаротушения (LAB-6000-118)

Универсальный анализатор OilLab 6560 Golleo сочетает в себе высокую точность, соответствие мировым стандартам и удобство эксплуатации двух методов в одном приборе. Наличие автоматической барометрической коррекции, двойной системы детекции и расширенных возможностей программного обеспечения делает его надежным выбором для современных лабораторий контроля качества нефтепродуктов.
