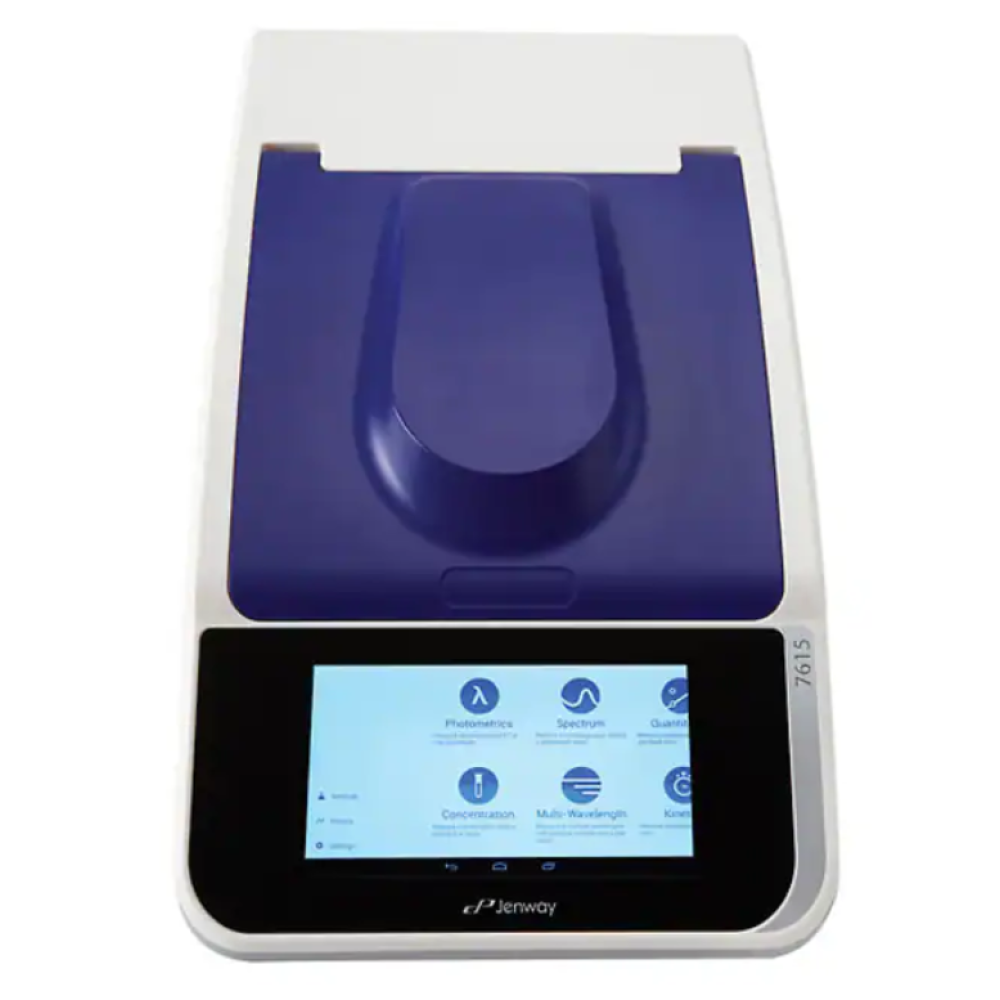

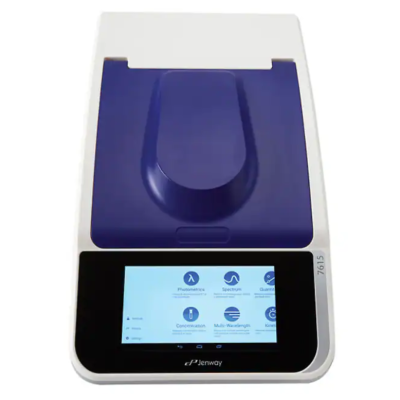

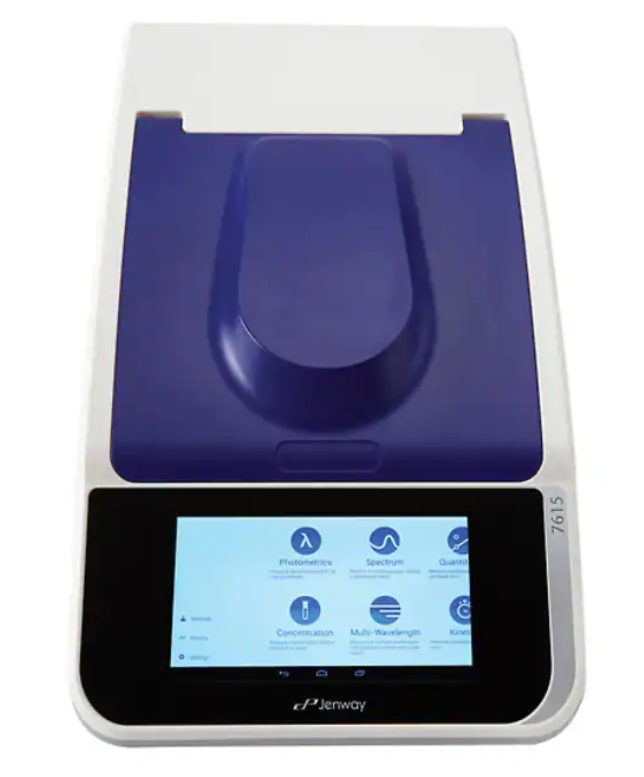

УФ/ВИС-спектрофотометр Jenway 76

Cole-Parmer Jenway серии 76 с CPLive — современный сканирующий УФ/Вид-спектрофотометр

Сканирующий спектрофотометр Jenway серии 76 производства Cole-Parmer представляет собой компактное и функциональное решение для лабораторий, требующих высокой производительности и облачной интеграции. Прибор объединяет в себе передовую оптику с разделенным лучом, ксеноновый источник излучения и интуитивный сенсорный интерфейс, а также технологию CPLive для безопасного хранения данных и удаленного управления. Модель ориентирована на широкий спектр рутинных и исследовательских задач в области биохимии, фармацевтики, клинической диагностики и контроля качества.

Назначение и ключевые области применения

Универсальность спектрофотометра обеспечивает возможность работы со следующими типами измерений:

• фотометрическое определение концентрации веществ в диапазоне от −300 до 9999 единиц;
• сканирование спектров в диапазоне 198–1000 нм с регистрацией полных кривых поглощения;
• кинетические измерения для изучения скоростей реакций в режиме реального времени;
• многоволновая спектрофотомрия для одновременного определения нескольких компонентов;
• анализ нуклеиновых кислот (ДНК, РНК) с определением концентрации и чистоты по соотношению 260/280 нм;
• количественное определение белков методами Брэдфорда, BCA и Лоури;
• клинические фотометрические тесты с использованием хромогенных субстратов;
• фармацевтический контроль качества субстанций и лекарственных форм;
• экологический анализ водных проб, почвы и пищевых продуктов.

Основные технические характеристики

Ниже приведены параметры, определяющие аналитические возможности прибора:

1. Диапазон длин волн — от 198 до 1000 нм, охватывающий ближний ультрафиолет, видимую и ближнюю инфракрасную области.
2. Спектральная ширина полосы — 1,5 нм (фиксированная), обеспечивающая оптимальный баланс между разрешением и отношением сигнал/шум.
3. Источник излучения — ксеноновая импульсная лампа с длительным сроком службы и высокой интенсивностью излучения.
4. Детектор — кремниевый фотодиод с линейной характеристикой отклика.
5. Оптическая схема — Split-Beam (разделенный луч) с компенсацией дрейфа источника.
6. Диапазон измеряемой абсорбции — от −0,3 до +2,5 A.
7. Точность измерения абсорбции — ±0,01 A при значении 1,000 A.
8. Фотометрический диапазон — от 0 до 199,9 %T.
9. Точность установки длины волны — ±2 нм.
10. Воспроизводимость установки длины волны — ±0,5 нм.
11. Рассеянный свет — менее 0,5 % при длинах волн 220 и 340 нм.
12. Габаритные размеры — 50 × 28 × 15,6 см (Д × Ш × В).
13. Электропитание — 100/240 В, 50/60 Гц, универсальный блок питания без дополнительных трансформаторов.

Ксеноновый источник и оптическая схема

Использование ксеноновой импульсной лампы вместо традиционных вольфрам-галогенных и дейтериевых источников обеспечивает ряд преимуществ:

• высокая интенсивность излучения во всем спектральном диапазоне от 198 до 1000 нм;
• отсутствие необходимости в двух отдельных лампах и их переключении;
• значительно меньшее выделение тепла, что снижает требования к охлаждению прибора;
• продолжительный срок службы, снижающий эксплуатационные расходы;
• быстрый старт и мгновенная стабильность излучения после включения.

Оптическая схема с разделенным лучом (Split-Beam) обеспечивает автоматическую компенсацию колебаний интенсивности источника и температурного дрейфа электроники, что повышает воспроизводимость результатов при длительных сериях измерений.

Интерфейс управления и система CPLive

Ключевой особенностью прибора является интеграция с облачной платформой CPLive, которая обеспечивает:

• безопасное хранение результатов измерений и протоколов в защищенном облаке;
• удаленный доступ к данным с любого устройства с интернет-подключением;
• автоматическое резервное копирование, исключающее потерю информации;
• соответствие требованиям регуляторных документов по целостности данных;
• возможность совместной работы нескольких пользователей с одним набором данных.

На лицевой панели установлен 7-дюймовый цветной сенсорный дисплей с высоким разрешением, обеспечивающий интуитивную навигацию по меню и четкое отображение спектральных кривых. Подключение периферийных устройств осуществляется через:

1. два порта USB-A для флеш-накопителей, мыши и клавиатуры;
2. порт USB-B для связи с персональным компьютером;
3. разъем Ethernet RJ45 для интеграции в локальную сеть и облачной синхронизации.

Соответствие требованиям Европейской фармакопеи

Спектрофотометр серии 76 удовлетворяет требованиям общей монографии 2.2.25 Европейской фармакопеи «Absorption spectrophotometry, ultraviolet and visible». Проверка соответствия включает:

• контроль точности длины волны с использованием гольмиевого фильтра и дейтериевых эмиссионных линий;
• определение фотометрической линейности на растворах дихромата калия;
• измерение уровня рассеянного света с применением растворов хлорида калия и иодида натрия;
• оценку разрешающей способности при анализе толуола в гексане.

Применимые международные стандарты

Эксплуатация прибора опирается на следующие международные нормативные документы:

• ISO 17166:2015 — руководство по проведению спектрофотометрических измерений;
• ISO/IEC 17025:2017 — требования к компетентности испытательных лабораторий;
• IEC 61010-1:2010 — безопасность электрического оборудования для лабораторного применения (подтверждается сертификацией CE);
• IEC 61326-1 — электромагнитная совместимость измерительного оборудования;
• ISO 8655 — поршневые объёмные устройства, применяемые при подготовке проб;
• ISO/IEC 27001 — информационная безопасность (актуально для облачной системы CPLive);
• 21 CFR Part 11 — электронные записи и подписи FDA (применимо для фармацевтических лабораторий).

Российские и белорусские ГОСТы

При внедрении прибора в лаборатории Российской Федерации и Республики Беларусь необходимо учитывать:

• ГОСТ Р 8.736-2011 — методика поверки спектрофотометрических средств измерений;
• ГОСТ 12005-88 — общие технические условия для спектрофотометров;
• ГОСТ Р 52931-2008 — приборы контроля и регулирования технологических процессов;
• ГОСТ 8.557-2007 — государственная поверочная схема для средств измерений спектральной плотности;
• ГОСТ 12.2.091-2012 — безопасность электрического оборудования для лабораторного применения;
• ГОСТ Р ИСО/МЭК 17025-2019 — требования к компетентности испытательных лабораторий;
• СТБ ИСО/МЭК 17025-2007 (Республика Беларусь) — общие требования к компетентности лабораторий;
• СТБ 2211-2011 (Республика Беларусь) — метрологическое обеспечение средств измерений;
• ГОСТ 29074-91 — термины и определения приборов для спектроскопии;
• ГОСТ Р 52249-2009 — правила производства и контроля качества лекарственных средств (GMP).

Внутренняя память и управление данными

Прибор оснащен встроенной памятью объёмом 10 ГБ, что обеспечивает хранение:

• нескольких тысяч полных спектров с метаданными;
• методик измерений и калибровочных кривых;
• журналов операций и системных событий;
• настроек пользователей и прав доступа.

Синхронизация с облаком CPLive происходит автоматически при подключении к сети Ethernet, что исключает необходимость ручного экспорта данных и минимизирует риск потери информации при аппаратных сбоях.

Типовые сценарии лабораторного использования

1. Фармацевтические лаборатории: идентификация и количественное определение активных фармацевтических субстанций согласно фармакопейным методикам.
2. Молекулярно-биологические исследования: определение концентрации нуклеиновых кислот, оценка чистоты образцов, анализ белковых препаратов.
3. Клинико-диагностические лаборатории: фотометрические тесты в сыворотке крови, плазме, моче и других биологических жидкостях.
4. Пищевая промышленность: определение содержания витаминов, красителей, антиоксидантов в продуктах питания.
5. Водно-аналитические лаборатории: измерение нитратов, фосфатов, тяжелых металлов колориметрическими методами.
6. Научно-исследовательские институты: сканирование спектров новых соединений, кинетические исследования, термодинамические эксперименты.

Комплектация и совместимые аксессуары

Базовая поставка включает спектрофотометр в корпусе белого и синего цветов, блок питания, руководство пользователя. Для расширения функциональности доступны:

• кюветы из кварцевого, оптического и пластмассового стекла с длиной оптического пути от 0,1 до 100 мм;
• термостатируемые держатели кювет для температурно-зависимых измерений;
• проточные кюветы для непрерывного мониторинга реакций;
• держатели для микрообъёмных проб (1–100 мкл);
• калибровочные фильтры и стандартные растворы для периодической верификации;
• принтеры для распечатки результатов непосредственно с прибора;
• сетевые и USB-кабели для подключения к периферийным устройствам.

Преимущества технологии CPLive

Интеграция с облачной платформой CPLive предоставляет лаборатории ряд существенных преимуществ по сравнению с традиционными автономными спектрофотометрами:

• полное соответствие требованиям GxP по целостности данных (Data Integrity);
• централизованное управление методиками для всех приборов в лаборатории;
• возможность аудита изменений и восстановления предыдущих версий данных;
• удаленная техническая поддержка и диагностирование неисправностей производителем;
• автоматические обновления программного обеспечения без вмешательства оператора;
• интеграция с лабораторными информационными системами (LIMS).

Условия эксплуатации и установка

Для обеспечения заявленных метрологических характеристик необходимо соблюдать следующие условия:

• универсальное электропитание 100/240 В, 50/60 Гц без необходимости в дополнительных трансформаторах;
• устойчивая горизонтальная поверхность, выдерживающая вес прибора;
• температурный диапазон помещения — от 15 до 30 °С;
• относительная влажность — не более 80 % без конденсации;
• защита от прямого солнечного света и сильных воздушных потоков;
• доступ к сети Ethernet или Wi-Fi для полноценного использования функций CPLive.

Заключение

Сканирующий УФ/Вид-спектрофотометр Jenway серии 76 с системой CPLive представляет собой современное решение для лабораторий, ориентированных на соответствие требованиям цифровой трансформации и регуляторной документации. Сочетание ксенонового источника, оптики с разделенным лучом, 7-дюймового сенсорного дисплея и облачной интеграции делает прибор универсальным инструментом для широкого круга аналитических задач. Соответствие требованиям Европейской фармакопеи и возможность метрологической аттестации по российским и белорусским ГОСТам обеспечивают легитимность получаемых результатов в регулируемых отраслях, а технология CPLive гарантирует безопасность и целостность данных в соответствии с современными стандартами качества.
