Технология интегрированного чипа в дифференциальных сканирующих калориметрах LINSEIS: Революция в термоанализе

Технология интегрированного чипа в дифференциальных сканирующих калориметрах LINSEIS представляет собой революционный подход к термоанализу материалов. Благодаря уникальной конструкции, все основные компоненты классического ДСК — печь, датчик и электроника — объединены в одном миниатюрном устройстве размером с чип. Это позволяет достичь беспрецедентных показателей чувствительности, разрешения и скорости анализа.

Преимущества технологии интегрированного чипа

1. Революционный дизайн датчика:
   Новый концепт чипа объединяет нагреватель и температурный датчик в химически инертной керамической конструкции с металлическими элементами. Такая интеграция обеспечивает превосходную воспроизводимость результатов и исключительный контроль температуры благодаря низкой тепловой массе.
2. Высочайшая чувствительность:
   Интегрированный чип обладает исключительной способностью детектировать даже слабые переходы, такие как плавление или фазовые изменения. Разрешение составляет всего 0.03 µW , что делает его идеальным для анализа материалов с минимальными тепловыми эффектами.
3. Превосходное разрешение:
   Благодаря низкой тепловой массе, чип обеспечивает точное разделение близко расположенных событий, таких как двойные пики плавления или сложные процессы отверждения. Это особенно важно при исследовании полимеров и органических соединений.
4. Быстрая замена датчиков:
   Пользователь может легко заменить датчик за считанные секунды. В линейке Chip-DSC доступны три типа датчиков:
• Датчик высокого разрешения: Для анализа слабых переходов.
• Универсальный датчик: Подходит для широкого спектра задач.
• Датчик высокой скорости: Идеально подходит для исследований быстрых термических процессов.
5. Энергоэффективность:
   Компактная конструкция чипа значительно снижает энергопотребление прибора (до 80% меньше, чем у стандартных ДСК). Это также увеличивает срок службы оборудования и снижает общие затраты на эксплуатацию.
6. Широкий диапазон температур:
   Приборы могут работать в диапазоне от -180°C до +600°C , что делает их универсальными для различных типов исследований.
7. Экстремальные скорости нагрева/охлаждения:
   Благодаря низкой тепловой массе, интегрированный чип обеспечивает рекордные скорости нагрева/охлаждения до 1000 K/min . Это открывает новые возможности для исследования быстрых термических процессов.

Принцип работы интегрированного чипа

В новой технологии Chip-DSC все ключевые элементы — нагреватель, температурный датчик и система измерения теплового потока — объединены в миниатюрном устройстве. Благодаря такой конструкции достигается:

• Отличная воспроизводимость результатов: Низкая тепловая масса обеспечивает стабильность данных даже при многократных циклах нагрева/охлаждения.
• Прямой анализ без предварительной обработки данных: Сырые данные имеют высокое качество, что позволяет проводить анализ без необходимости предварительной или последующей корректировки сигналов.
• Легкая замена датчиков: Оператор может быстро заменить поврежденный чип, минимизируя простои при обслуживании.

Особенности интегрированного чипа

1. Надежность:
   Конструкция чипа гарантирует долговечность и стабильность показаний даже при работе с высокоэнергетическими материалами, такими как взрывчатые вещества или инициаторы для подушек безопасности.
2. Гибкость применения:
   Технология чипа совместима с различными атмосферами (инертными, окисляющими, восстанавливающими) и поддерживает опции охлаждения, включая Peltier-, LN2- и закрытый цикл охлаждения.
3. Высокая скорость реакции:
   Благодаря низкой тепловой массе, чип быстро реагирует на изменения температуры, что позволяет использовать его для экстремально быстрых экспериментов.

Практические примеры применения дифференциальных сканирующих калориметров

1. Анализ полимеров

ДСК активно используется для исследования полимеров, где важными характеристиками являются температура стеклования (Tg), плавление и кристаллизация. Благодаря высокому разрешению и чувствительности, новый Chip-DSC LINSEIS идеально подходит для анализа этих свойств. Например, гранулы полиэтилентерефталата (PET) нагревались до температуры плавления, затем быстро охлаждались для застывания аморфного состояния и снова анализировались с линейной скоростью нагрева 50 K/min. Полученная кривая показала значительную точку стеклования около 80°C , холодную кристаллизацию аморфных частей начиная с 148°C и пик плавления при 230°C .

2. Тест на воспроизводимость высоких температур

Чтобы проверить пределы возможностей системы Chip-DSC 700/S, проводились испытания на выявление устойчивости датчика при высоких температурах. Использовался эталонный образец алюминия для демонстрации его пика плавления при 700°C . В ходе теста на долговечность этот цикл нагрева повторялся 50 раз, после чего датчик оставался в рабочем состоянии. Такая способность достигается благодаря миниатюрному дизайну чипа, который позволяет использовать скорости нагрева до 50 K/min даже при экстремальных температурах. При этом влияние конвекции и термического излучения приводит к отклонению точности до ±1 K, что все равно обеспечивает доступ к диапазону высоких температур до 700°C .

Охлаждение PET также демонстрирует, как степень кристалличности полимера меняется в зависимости от скорости охлаждения. При быстром охлаждении наблюдается холодная кристаллизация во время последующего нагрева, а при медленном охлаждении — нет. Эти эксперименты можно проводить без использования активных систем охлаждения, что значительно упрощает процесс.

3. Измерение высоких скоростей нагрева: пример с индием

Благодаря инновационному дизайну чипа, дифференциальные сканирующие калориметры LINSEIS могут достигать скоростей нагрева до 1000 K/min , сохраняя отличную воспроизводимость теплоты плавления. Пример: точка плавления индия была измерена при различных скоростях нагрева (5 K/min, 50 K/min, 100 K/min, 200 K/min, 300 K/min и 500 K/min ). Результаты показали превосходную воспроизводимость теплоты плавления независимо от скорости нагрева.

4. Высокие скорости охлаждения без активного охлаждения

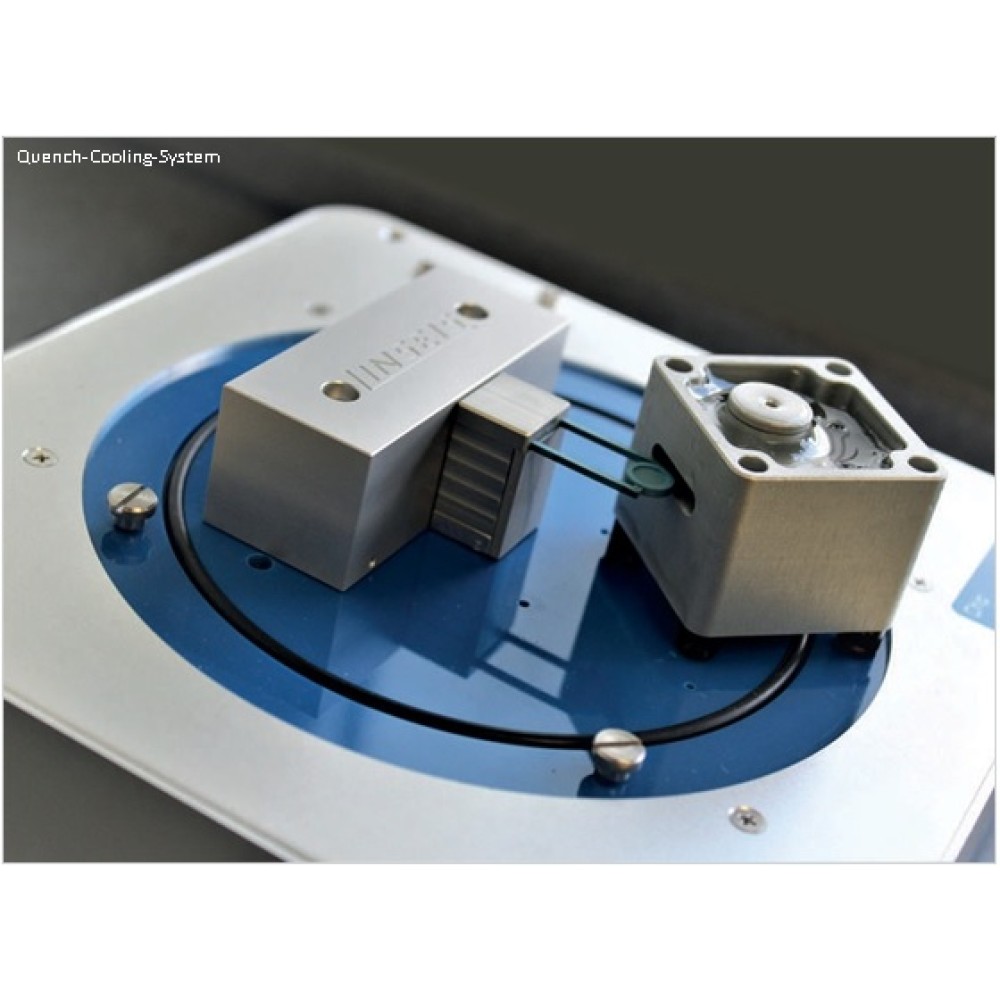

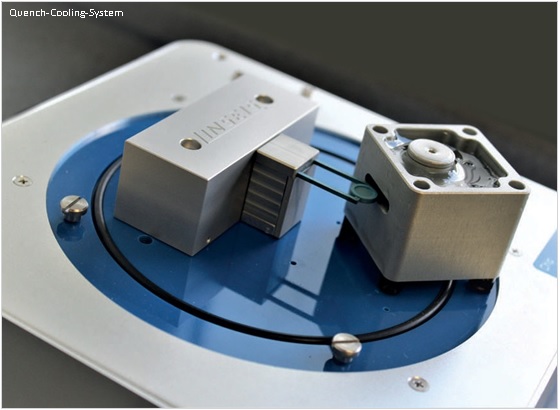

LINSEIS Chip-DSC позволяет достичь максимальных баллистических скоростей охлаждения до 500 K/min без необходимости использования дополнительных устройств охлаждения. Благодаря низкой тепловой массе и инновационному дизайну датчика, охлаждение с температуры 400°C до 30°C может быть выполнено всего за 4 минуты . При этом сигнал остается чувствительным и точным даже во время охлаждения, что позволяет провести полный анализ, включая нагрев и охлаждение, всего за 10 минут .

5. Определение удельной теплоемкости полимеров

Помимо калориметрических измерений фазовых переходов и реакций, Chip-DSC может определять удельную теплоемкость материалов. Это достигается с помощью модулированного метода нагрева с использованием одного кювета. Калибровка выполняется с помощью эталонных материалов, таких как сапфир. Например, модулированное измерение удельной теплоемкости сапфира при скорости нагрева 10 K/min и амплитуде 3 K показало ошибку всего 2% , что является выдающимся результатом.

6. Термохромизм

В классических ДСК образец нельзя наблюдать во время эксперимента, однако в Chip-DSC 100 доступна опция установки CCD-камеры, которая позволяет визуализировать изменения цвета или других свойств материала. Например, термохромные материалы могут менять цвет в зависимости от температуры. График выше показывает термохромический материал, проявляющий эндотермический переход между 150°C и 160°C . Цвет материала изменяется от красного к желтому, что дополнительно подтверждает характерные точки перехода.

7. Высокоэнергетические материалы

Высокоэнергетические материалы, такие как инициаторы для подушек безопасности, представляют собой сложный объект для анализа из-за риска повреждения датчика или печи. В Chip-DSC чип (объединяющий датчик и печь) можно легко заменить за несколько секунд, что существенно снижает простои при обслуживании. Например, DSC-диаграмма 2,8 мг инициатора для подушки безопасности была успешно получена, несмотря на высокую энергетику материала.

8. UV-отверждение полимеров

Chip-DSC LINSEIS в сочетании с источником UV/LED представляет собой мощный инструмент для исследования фотоотверждаемых систем. Например, смесь фотополимеризующегося акрилата и термически отверждающегося эпоксида была помещена в открытый кювет и облучалась несколькими импульсами UV-излучения до тех пор, пока площадь пика не перестала изменяться. Разница между первым и последним пиком используется для расчета теплоты реакции UV-отверждения и построения кривой конверсии.

9. Термоанализ шоколада

Один из интересных примеров применения ДСК — это анализ шоколада. Этот метод помогает изучить поведение при плавлении, температуру плавления и содержание жиров в различных смесях, что критично для создания вкусного и кремового продукта. На графике представлены DSC-профили пяти разных образцов шоколада. Каждый образец был предварительно охлажден жидким азотом до -40°C и измерен при одинаковых условиях. Результаты показывают, что почти все исследуемые виды шоколада имеют двойной пик, вызванный плавлением молочных жиров (низкая температура плавления) и растительных жиров (высокая температура плавления). Сравнение качества эмульгаторов и температуры плавления может быть использовано для контроля качества (QC) и разработки продукции. Например, ручной шоколад демонстрирует более однородное поведение при плавлении по сравнению с более дешевыми промышленными аналогами.

10. Комбинирование с другими методами: RAMAN-спектрометрия

DSC часто комбинируется с другими методами анализа, такими как RAMAN-спектрометрия, для более глубокого понимания происходящих процессов. Например, Chip-DSC LINSEIS может быть интегрирован с RAMAN-спектрометром для детального анализа аморфных и кристаллических фаз материала. Это особенно важно при работе со сложными составами, где необходимо дополнительное подтверждение результатов.

Эти примеры демонстрируют широкий спектр возможностей дифференциальных сканирующих калориметров LINSEIS, которые делают их незаменимыми для исследовательских лабораторий и промышленных предприятий.

Сравнение с традиционными ДСК

• Отсутствие необходимости в калибровке: Благодаря интегрированной конструкции, чип не требует регулярной калибровки, что экономит время и усилия оператора.
• Быстрая замена датчиков: В случае повреждения чипа его можно заменить за несколько секунд, что значительно снижает простои.
• Экстремальные скорости нагрева/охлаждения: Технология чипа позволяет достигать скоростей нагрева/охлаждения до 1000 K/min , что открывает новые возможности для исследования быстрых термических процессов.

Технология интегрированного чипа в дифференциальных сканирующих калориметрах LINSEIS — это настоящий прорыв в области термоанализа. Благодаря своей компактности, высокой чувствительности и возможности быстрой замены датчиков, эти приборы становятся незаменимыми для исследовательских лабораторий и промышленных предприятий. Если вам нужен современный и эффективный инструмент для анализа термических свойств материалов, интегрированный чип LINSEIS станет вашим лучшим выбором.
