Серия исследовательских ИК-фурье спектрометров FT/IR-6000

Если у вас есть исследовательское приложение, у нас есть ответ! Самый широкий диапазон длин волн и самое высокое соотношение сигнал/шум гарантируют, что независимо от того, что вы изучаете, результаты будут более быстрыми и точными.

Новая серия FT / IR-6000 от JASCO предлагает расширенные возможности для обеспечения высокой производительности и исследовательского уровня ИК-фурье спектрометров. Серия 6000 обеспечивает высочайший уровень производительности в своем классе благодаря исключительным характеристикам отношения сигнал/шум (SNR). Все модели серии разработаны с учетом гибкости и возможности расширения, что делает их пригодными для широкого спектра исследовательских применений, позволяющих проводить расширенные измерения вблизи в дальние ИК-области.

Интерферометр

В спектрометре FT/IR-6000 FTIR используется 28-градусный интерферометр Майкельсона с угловыми зеркалами, движущееся зеркало поддерживается на механическом подшипнике «почти без трения» (для которого не требуется воздух) и приводится в движение электромагнитной катушкой. Подвижное зеркало контролируется с помощью гелий-неонового лазера с цифровой обработкой сигналов Accutrac (DSP) для обеспечения высочайшей точности позиционирования.

Диапазон длин волн

В штатном спектрометре используется светоделитель Ge/KBr с окном КРС-5 и детектор ДЛаТГС с окном КРС-5, спектральный диапазон от 7800 до 350 см -1 . Существует широкий спектр опций для изменения спектрального диапазона от 25 000 до 10 см -1 , включая полностью автоматизированный светоделитель и замену окна для автоматической работы. Благодаря широчайшему выбору материалов широкий спектральный диапазон может быть покрыт с использованием минимального количества компонентов, включая новую комбинацию широкополосного светоделителя, окна и детектора, охватывающую диапазон от среднего до дальнего ИК-диапазона.

Продувка азотом и вакуумирование

Многозонная система продувки азотом входит в стандартную комплектацию, чтобы свести к минимуму влияние газов и паров окружающей среды на спектр пробы ( также включены алгоритмы удаления CO 2 и H 2 O ). Интерферометр, камера для образца и области детектора могут быть независимо откачаны в приборе с полным или частичным вакуумом (полезно для быстрой загрузки образца), чтобы полностью исключить CO 2 и H 2 O для наиболее чувствительных измерений образца, и поскольку подвижное зеркало не зависит на воздушном подшипнике легко поддерживать вакуум.

Порты

FT/IR-6000 имеет несколько вариантов оптических портов с различными материалами окон для измерения внешних источников света и устройств черного тела.

Быстрое сканирование и пошаговое сканирование

Быстрое сканирование (дополнительно для FT/IR-6600 и 6700, стандартно для 6800) предлагает спектральный сбор до 20 Гц (50 мс).

Пошаговое сканирование (дополнительно для всех ИК-Фурье-спектрометров 6000) в сочетании с соответствующими высокоскоростными детекторами обеспечивает две разные скорости сбора спектров: 1 мс (1000 Гц) или 10 наносекунд (100 МГц). Использование амплитудной или фазовой модуляции и временного разрешения с фотоакустическим обнаружением.

Описание системы

Настоящим преимуществом серии FT/IR-6000 является не только бескомпромиссная конструкция и высокая оптическая пропускная способность, но и возможность настройки практически для любых экспериментальных требований.

Особенности системы

• Программное обеспечение Spectra Manager™ Suite с технологией KnowItAll Informatics
• FT/IR-6600 и FT/IR-6700 – алюминиевая оптика
• FT/IR-6800 – золотая оптика
• Все приборы включают керамический источник с высоким выходным сигналом, светоделитель KBr и детектор DLaTGS.
• Полный спектр аксессуаров для отбора проб с распознаванием аксессуаров IQ
• Вибростойкая оптическая скамья
• Большое отделение для проб
• Зеркала со светоотражателем (угловым кубом) с автоматическим выравниванием для оптимизации пропускания энергии
• Очищаемый и вакуумный отсек для образцов и оптическая скамья
• Детекторы из ДЛаТГС, InGaAs, InSb, КРТ и He-охлаждаемые болометры
• Ассортимент материалов для светоделителей с ручной или автоматической заменой
• Опциональная ИК-Фурье-микроскопия и ИК-визуализация для микро- и макроизмерений
• Быстрое сканирование и пошаговое сканирование (микросекунды или наносекунды)
• Опция увеличения волнового числа (от 25 000 до 10 см -1 )
• Опция вибрационного кругового дихроизма (VCD)

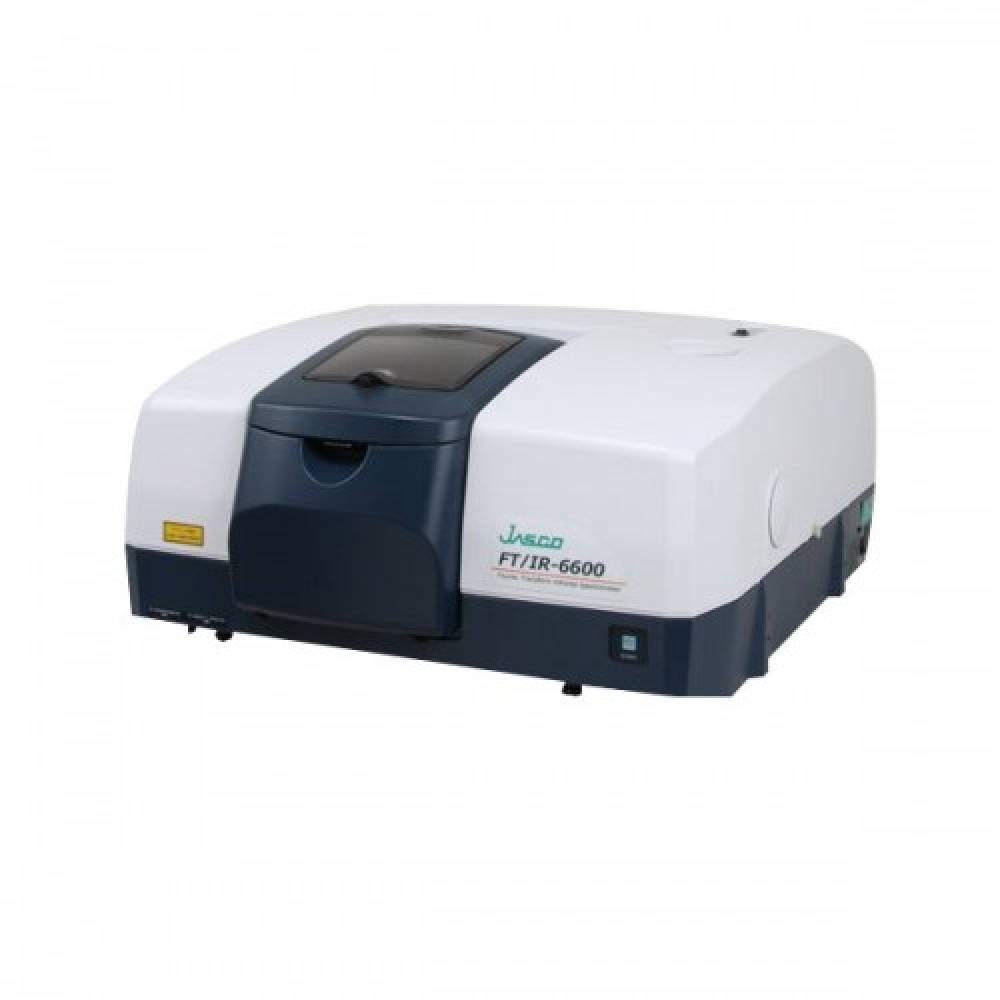

FT/IR-6600

FT/IR-6700

FT/IR-6800

Мощный анализ данных

Серия FT/IR-6000 управляется кросс-платформенным программным обеспечением Spectra Manager™. Spectra Manager™ включает в себя различные возможности, включая измерение спектров, Quick-Start, спектральное сравнение и количественный анализ в качестве стандартных функций. Экран измерения образца может быть настроен в соответствии с требованиями пользователя, а настроенный экран и параметры могут быть сохранены для использования в будущем (возможность адаптивного программного обеспечения).

Последовательность

Отображаются параметры измерения и последовательность сбора данных/спектральной обработки.

Отображение результатов

Результаты анализа данных, такие как спектральное сравнение и количественная оценка образца, отображаются и легко доступны.

Мониторинг в реальном времени

Функцию обработки данных в реальном времени можно использовать для проверки текущего спектра во время измерений. Спектры, хранящиеся в миниатюрах, также могут накладываться на текущий спектр во время измерений образцов.

Увеличить

Информацию о целевом пике и функциональной группе можно легко проверить с помощью функции масштабирования.

Миниатюра

Измеренные спектры могут быть сохранены в виде эскизов в окне эскизов. Миниатюры можно выбирать по отдельности и просматривать в представлении Spectra.

Обработка данных в реальном времени

Перед началом измерения образца процедуры обработки данных можно проверить, проверив результаты обработки данных в режиме реального времени в окне предварительного просмотра.
