Счетчик наночастиц проточный Photocor Count

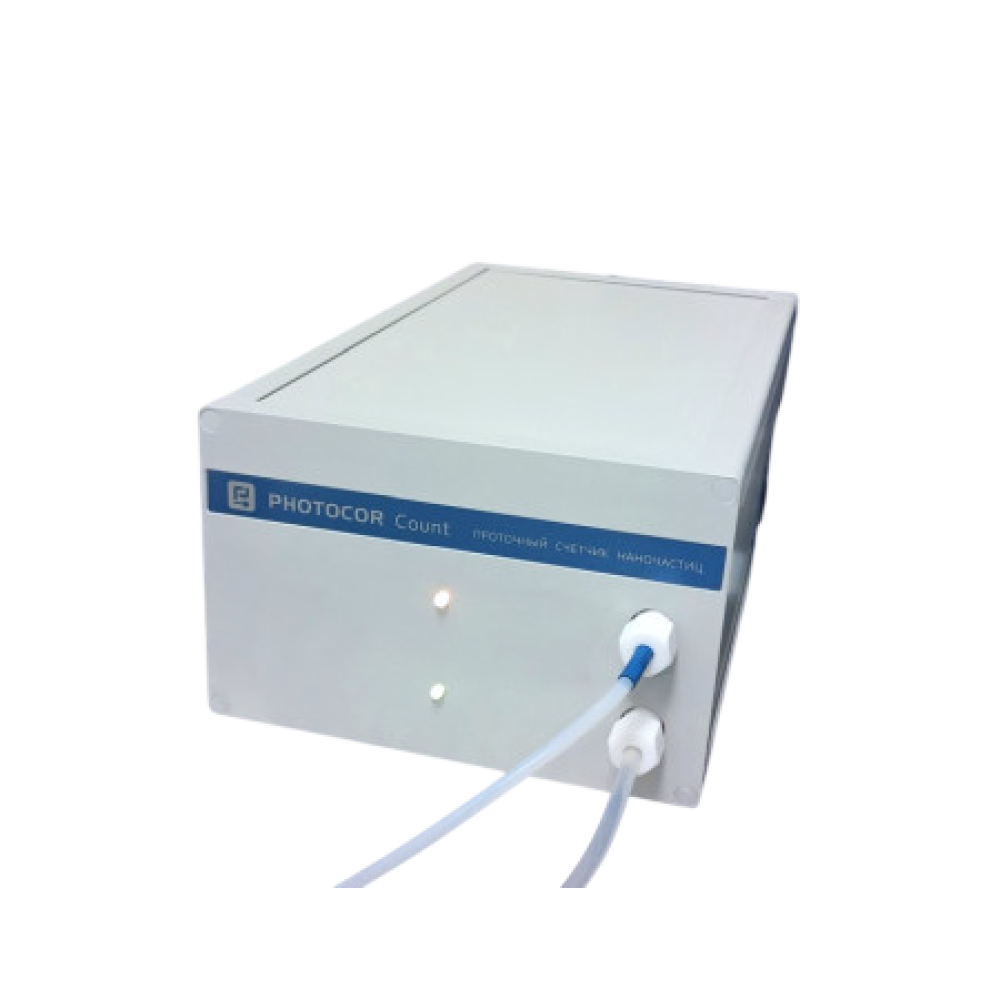

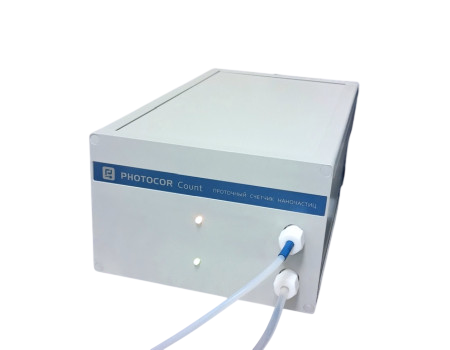

Photocor Count — проточный счетчик наночастиц для контроля чистоты жидкостей

Photocor Count представляет собой специализированный проточный счётчик, предназначенный для определения счётной концентрации взвешенных частиц, включая объекты нанометрового диапазона, в различных жидких средах. Прибор обеспечивает надёжный мониторинг содержания дисперсных примесей в воде, водных растворах щелочей, минеральных кислотах и органических растворителях, что делает его универсальным инструментом для широкого спектра отраслей промышленности и научных исследований.

Ключевой особенностью анализатора является способность регистрировать частицы с размерами от 100 нм непосредственно в потоке жидкости без необходимости предварительного концентрирования пробы или сложной пробоподготовки. Photocor Count прошёл установленные процедуры испытаний в целях утверждения типа средства измерений и внесён в Федеральный информационный фонд по обеспечению единства измерений, что подтверждает его метрологическую пригодность для выполнения работ в сфере государственного регулирования и производственного контроля.

Принцип действия и методика измерений

Работа счётчика Photocor Count основана на регистрации интенсивности лазерного излучения, рассеянного индивидуальными частицами при их прохождении через освещённый объём проточной измерительной ячейки. Проба исследуемой жидкости заданного объёма пропускается через оптическую кювету, пересекаемую сфокусированным лазерным пучком.

При взаимодействии взвешенных частиц с когерентным излучением происходит рассеяние света, которое фиксируется высокоскоростной фотокамерой. Оптическая система преобразует каждый акт рассеяния в дискретный цифровой сигнал, параметры которого несут информацию о размере прошедшей частицы и факте её регистрации. Подсчёт количества импульсов за известный объём прокачанной жидкости позволяет вычислить абсолютную счётную концентрацию частиц в единице объёма.

Высокоскоростная регистрация обеспечивает корректный учёт частиц даже при значительных скоростях протока, исключая пропуски и наложения сигналов. Цифровая обработка данных выполняется программным обеспечением, устанавливаемым на персональный компьютер, который управляет процессом измерений, осуществляет сбор и архивирование результатов, а также предоставляет инструменты визуализации и экспорта данных.

Размерные каналы и пороговые значения

Photocor Count оснащён системой дискриминации сигналов по амплитуде, позволяющей классифицировать зарегистрированные частицы по размерным фракциям. Наименьший размер регистрируемых частиц составляет 100 нм. Прибор имеет четыре фиксированных порога размерных измерительных каналов:

• 100 нм — нижний предел обнаружения, обеспечивающий регистрацию ультрадисперсных нанообъектов
• 200 нм — канал для контроля мелких наночастиц
• 300 нм — промежуточный порог для субмикронной фракции
• 500 нм — граница перехода к микронному диапазону

Наличие нескольких размерных каналов позволяет получать дифференцированную информацию о гранулометрическом составе загрязнений, а не только об общей счётной концентрации. Это критически важно для диагностики источников загрязнения технологических жидкостей и принятия обоснованных решений по корректировке процессов фильтрации и очистки.

Технические характеристики прибора

• Диапазон измерений счётной концентрации взвешенных частиц: от 10 до 3000 см⁻³
• Пределы допускаемой относительной погрешности измерений счётной концентрации: ±30 %
• Наименьший размер регистрируемых частиц: 100 нм
• Пороги размерных каналов: 100, 200, 300, 500 нм
• Габаритные размеры: 350 × 200 × 150 мм
• Масса прибора: 4 кг

Компактность и интеграция в лабораторную инфраструктуру

Малые габаритные размеры (350 × 200 × 150 мм) и масса всего 4 кг делают Photocor Count одним из наиболее компактных проточных счётчиков в своём классе. Прибор легко размещается на стандартной лабораторной полке, в боксе чистой комнаты или непосредственно у технологической линии. Низкая масса упрощает транспортировку и перемещение между рабочими местами, что актуально для служб входного контроля и мобильных лабораторий.

Подключение к персональному компьютеру осуществляется через стандартный интерфейс, что исключает необходимость в специализированных платах расширения. Программное обеспечение совместимо с современными операционными системами и обеспечивает интуитивно понятный пользовательский интерфейс для управления измерениями и работы с данными.

Совместимость с агрессивными химическими средами

Важным эксплуатационным преимуществом Photocor Count является возможность работы не только с нейтральными водными средами, но и с химически агрессивными жидкостями. Проточная измерительная ячейка и смачиваемые элементы тракта выполнены из материалов, устойчивых к воздействию:

• деионизованной и ультрачистой воды
• водных растворов щелочей
• минеральных кислот
• органических растворителей

Данная особенность существенно расширяет область применения прибора, позволяя использовать его в процессах, где традиционные счётчики с кварцевыми или полимерными проточными ячейками непригодны из-за химической деградации оптических элементов.

Области применения проточного счётчика

1. Электронная промышленность — контроль чистоты сверхчистой воды, фоторезистов, травильных растворов и промывочных жидкостей в производстве полупроводниковых изделий и микроэлектроники
2. Фармацевтическая и биофармацевтическая промышленность — мониторинг содержания механических включений в инъекционных препаратах, инфузионных растворах, буферных средах и технологических жидкостях
3. Химическое производство — контроль качества реагентов, растворителей, катализаторных растворов и промежуточных продуктов синтеза
4. Пищевая промышленность — анализ чистоты питьевой воды, напитков, растительных масел и жидких ингредиентов
5. Лакокрасочная промышленность — оценка дисперсности пигментных суспензий, контроль отсутствия крупных агломератов в готовых продуктах
6. Нефтеперерабатывающая отрасль — анализ содержания механических примесей в топливах, смазочных маслах и технологических жидкостях
7. Парфюмерно-косметическое производство — контроль чистоты спиртовых растворов, эфирных масел и жидких композиций
8. Научно-исследовательские лаборатории — фундаментальные исследования коллоидной стабильности, кинетики агрегации и эффективности мембранной фильтрации

Значение контроля счётной концентрации наночастиц

В современных высокотехнологичных производствах требования к чистоте жидких сред непрерывно ужесточаются. Частицы нанометрового диапазона, ранее не поддавшиеся надёжной регистрации, становятся критическим фактором, определяющим выход годных изделий и качество конечной продукции. В микроэлектронике единичная наночастица в фоторезисте может вызвать дефект топологии интегральной схемы. В фармацевтике присутствие субмикронных включений в парентеральных препаратах регламентируется строгими нормативами фармакопей.

Photocor Count заполняет важный метрологический пробел между методами, чувствительными только к микронным частицам, и дорогостоящими стационарными комплексами наноразмерного анализа. Прибор обеспечивает оперативный рутинный контроль именно в том размерном диапазоне, который наиболее актуален для современных технологических процессов.

Программное обеспечение и управление данными

Программное обеспечение, поставляемое в комплекте с Photocor Count, выполняет следующие функции:

• управление параметрами измерений и настройка режимов работы прибора
• непрерывный сбор данных в режиме реального времени с отображением текущих значений концентрации по каждому размерному каналу
• автоматическая обработка результатов с расчётом средних значений, трендов и статистических параметров
• долговременное архивирование измерительных данных с возможностью последующего поиска и выборки
• визуализация результатов в виде графиков, таблиц и гистограмм
• экспорт данных в стандартные форматы для интеграции с лабораторными информационными системами (LIMS) и системами управления качеством

Метрологический статус и утверждение типа средства измерений

Photocor Count прошёл полный цикл метрологических испытаний и официально зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений как утверждённый тип средства измерений. Данный статус означает, что:

• прибор соответствует установленным метрологическим требованиям и пригоден для применения в сфере государственного регулирования обеспечения единства измерений
• результаты измерений, полученные с использованием данного счётчика, имеют юридическую значимость при проведении поверок, сертификационных испытаний и арбитражных экспертиз
• для прибора установлена периодичность поверки и разработаны соответствующие методики
• производство и эксплуатация прибора осуществляются в соответствии с требованиями законодательства об обеспечении единства измерений

Соответствие международным стандартам и национальным нормативным документам

Эксплуатация и применение Photocor Count осуществляются в соответствии с требованиями следующих международных и национальных стандартов:

• ISO 21501-4:2018 «Determination of particle size distribution — Single-particle light interaction methods — Part 4: Light extinction particle counters for clean liquids» — международный стандарт, регламентирующий методы и требования к счётчикам частиц на основе светового экстинкции для чистых жидкостей
• ISO 4406:2021 «Hydraulic fluid power — Fluids — Method for coding the level of contamination by solid particles» — стандарт кодирования уровня загрязнения жидкостей твёрдыми частицами
• ISO 11171:2020 «Hydraulic fluid power — Calibration of automatic particle counters for liquids» — калибровка автоматических счётчиков частиц в жидкостях
• ISO 21501-1:2009 «Determination of particle size distribution — Single-particle light interaction methods — Part 1: Light scattering aerosol spectrometers» (смежная методология)
• USP <788> «Particulate Matter in Injections» — фармакопейная статья Фармакопеи США по контролю механических включений в инъекционных препаратах
• EP 2.9.19 «Particulate contamination: sub-visible particles» — Европейская фармакопея, метод контроля субвидимых частиц
• ГОСТ Р ИСО 21501-4-2019 «Определение распределения частиц по размерам. Методы одиночного взаимодействия частиц со светом. Часть 4. Счётчики частиц на основе экстинкции света для чистых жидкостей» — гармонизированный национальный стандарт Российской Федерации
• ГОСТ Р 8.775-2011 «ГСИ. Дисперсный состав нанопорошков. Методики определения»
• ГОСТ Р 52333-2005 «Чистота промышленных жидкостей. Методы контроля» — российский стандарт контроля чистоты технологических жидкостей
• ГОСТ 17216-2017 «Чистота промышленная. Классы чистоты жидкостей» — классификация уровней чистоты жидких сред
• ГОСТ Р ИСО 4406-2021 «Гидропривод объёмный. Жидкости. Метод кодирования уровня загрязнения твёрдыми частицами»
• ФС.2.0.0.001.15 «Механические включения» — общая фармакопейная статья Государственной фармакопеи Российской Федерации
• СТБ ISO 21501-4-2020 «Вызначэнне размеркавання часціц па памерах. Метады адзіночнага ўзаемадзеяння часціц са святлом. Частка 4. Лічыльнікі часціц на аснове экстынкцыі святла для чыстых вадкасцей» — государственный стандарт Республики Беларусь
• СТБ 2245-2012 «Нанатэхналогіі. Тэрміны і азначэнні» — терминологический стандарт Республики Беларусь в области нанотехнологий
• СТБ ЕН 481-2009 «Атмасфера рабочай зоны. Вызначэнне фракцыйнага складу аэразольных часціц» — смежный стандарт Республики Беларусь

Рекомендации по эксплуатации и обслуживанию

Для обеспечения достоверности результатов и длительного срока службы Photocor Count рекомендуется соблюдать следующие правила:

• перед началом серии измерений выполнять промывку проточного тракта фильтрованным растворителем, совместимым с анализируемой средой
• регулярно контролировать фоновый уровень счётчика на чистом растворителе для выявления загрязнения тракта или деградации оптических элементов
• соблюдать установленную периодичность поверки средства измерений
• избегать превышения верхнего предела диапазона концентраций, так как это может привести к совпадению сигналов и занижению показаний
• при работе с агрессивными средами тщательно промывать систему после завершения измерений для предотвращения коррозии и образования отложений
• хранить прибор в условиях, исключающих воздействие повышенной влажности, вибраций и прямых солнечных лучей

Проточный счётчик Photocor Count является эффективным и компактным средством контроля счётной концентрации взвешенных частиц размером от 100 нм в широком спектре жидких сред, включая агрессивные химические реагенты. Диапазон измеряемых концентраций от 10 до 3000 см⁻³, наличие четырёх размерных каналов, совместимость с водой, кислотами, щелочами и органическими растворителями, а также статус утверждённого типа средства измерений делают прибор незаменимым инструментом для электронной, фармацевтической, химической и нефтеперерабатывающей отраслей. Соответствие методик международным стандартам серии ISO 21501, требованиям фармакопей и национальным ГОСТам Российской Федерации и Республики Беларусь гарантирует метрологическую прослеживаемость и юридическую значимость получаемых результатов.
