Настольный рентгеновский микроскоп μB2800 (Япония)

Оснащен недавно разработанной специальной рентгеновской трубкой и цифровым FPD

Увеличения изображения на экране монитора в 100 раз, несмотря на размер микроскопа

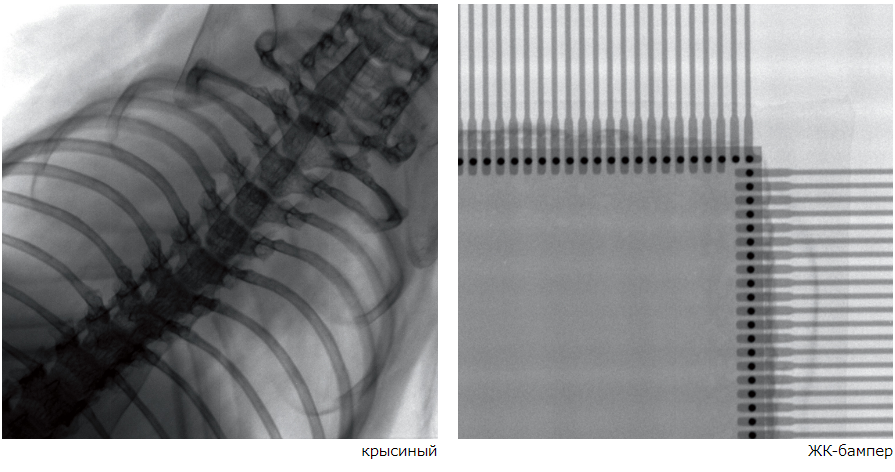

Максимальное увеличение изображения на мониторе было увеличено с 56x до 100x по сравнению с обычным «B2600», что позволяет видеть детали более четко, чем раньше. Если вы сравните два изображения ниже, разница будет очевидна. Благодаря тщательному проектированию, включая рентгеновскую трубку, были достигнуты небольшие размеры, благодаря которым рентгеновский микроскоп  можно разместить на столе, а по сравнению с прошлой моделью рентгеновского микроскопа удалось достичь более высоких увеличений.

12 бит = цифровой FPD с 4096 градациями

Рентгеновское изображение представляет собой черно-белое изображение. Чтобы точно наблюдать за состоянием заготовки даже с помощью системы рентгеновского контроля с высокой мощностью передачи, крайне важно, как именно выглядит «промежуточный цвет» от белого до черного. Поскольку рентгеновская камера на µB2800 имеет 12-битную градацию, возможно четкое отображение изображений с небольшим контрастом.

Джойстик

С помощью джойстика можно легко выполнить перемещение оси X / Y, поворот на 360 градусов и увеличение изображения.

Автоматическая регулировка контрастности

Изображения, снятые с 12-битной мультиградацией, отображаются с оптимальным качеством изображения. Оператор может отображать изображения с оптимальным качеством изображения без каких-либо изменений. Даже если вы впервые используете этот аппарат, вы никогда не пропустите то, что хотите увидеть. Также возможно отобразить произвольный диапазон градации.

Сохраните изображения для последующего анализа

Как изображения до анализа, так и изображения после анализа могут быть легко сохранены. Вы можете выбрать расширение из BMP, JPG, TIF и т. Д. В соответствии с вашей целью. Также можно вызвать сохраненные данные и снова проанализировать их.

Автоматическая функция контроля источника излучения

Запоминает дату и время последнего рентгеновского сканирования рентгеновским микроскопом. В зависимости от того, сколько часов прошло с этого времени, программное обеспечение автоматически определяет время(= операция подготовки источника рентгеновского излучения) и выполняет оптимальное излучение. Эта функция максимизирует производительность устройства.
(Если контроль не выполняется должным образом, срок службы источника рентгеновского излучения будет сокращен.)

Специальное программное обеспечение, которое каждый может использовать немедленно

Прилагаемое специальное программное обеспечение « µRayVision » не только управляет сценой и рентгеновскими снимками с помощью простых операций, но также имеет множество функций обработки и измерения изображений.

Функции, которые делают наблюдение и анализ более точными и легкими

Простая в использовании уменьшенная функция отображения для сравнительного наблюдения

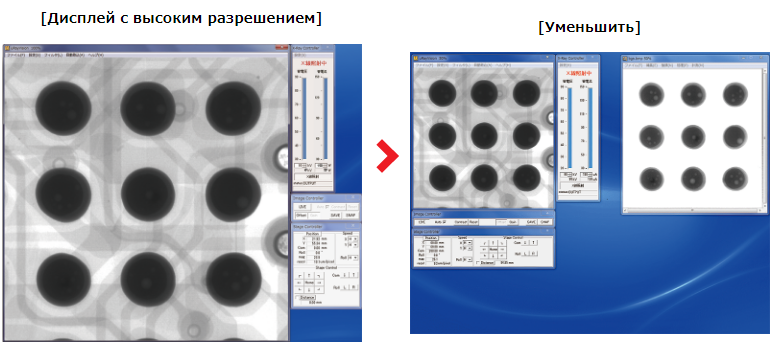

Переключаясь  с высокого разрешения на уменьшенное изображение, можно наблюдать и анализировать образец, сравнивая его с уже сохраненным изображением.

Когда вы хотите наблюдать за каждым углом, легко использовать движение клика

Эта функция полезна, когда вы хотите наблюдать за каждым углом образца после увеличения увеличения. Сцена перемещается так, что точка щелчка находится в центре экрана, так что вы можете наблюдать за всей областью, не пропуская ее.

Простая в использовании функция склеивания при наблюдении микро / макро

С помощью функции вставки можно создать максимум 120 х 120 мм в одно прозрачное изображение. Эта функция полезна для наблюдения за определенной частью при захвате всего образца, даже если часть наблюдения еще не идентифицирована. Также возможно вставить только указанные детали. Объединенное изображение можно использовать в качестве данных карты, и если вы укажете положение и диапазон, вы можете легко получить перспективное изображение в этой позиции.

Простая в использовании поворотная сцена при наблюдении со всех сторон

В дополнение к 3-осевому приводу оси X (по горизонтали = перемещение места наблюдения), оси Y (глубина = перемещение места наблюдения), оси Z (вверх и вниз = изменение увеличения изображения) установлена ​​сцена, оснащенная функцией вращения. Таким образом, вы можете видеть сквозь более широкий угол. Мы отвечаем на потребности в необходимость проанализировать мелкие детали. Это также облегчает поиск элементов BGA.

Также поддерживает проверку партии и 100% контроль

Простая в использовании функция обучения при осмотре фиксированного места

Функция обучения автоматически перемещает сцену в предварительно зарегистрированную точку. При проверке множества образцов одного типа после регистрации обучающих данных одно и то же место может быть неоднократно сфотографировано, поэтому проверка может быть выполнена эффективно. Кроме того, могут быть зафиксированы параметры сканирования рентгеновского микроскопа(значение напряжения трубки и т. Д.), Коэффициент увеличения и время остановки могут быть индивидуально установлены для каждой точки, что позволяет использовать их для всех целей контроля.

Используйте цветовую функцию спецификации яркости, чтобы упростить поиск неисправных деталей.

Найдите значение плотности чужеродного образца или пятна от дефектного образца. Эта функция позволяет добавлять цвет только к указанному диапазону плотности. Прикрепив цвет только к значению плотности, которое считается дефектным, инспектор может легко судить.

Простая в использовании функция измерения площади, когда вы хотите оценить, пройден / не пройден по размеру площади

Это полезно для измерения отношения пустот BGA и определения разницы в размерах, когда объекты фиксированной формы расположены. Результаты измерений оцифровываются, и можно измерить площадь, количество отверстий, площадь отверстий и соотношение площадей.

Простота установки и эксплуатации, требуется только включить микроскоп в розетку

Размер рабочего стола независимо от места установки

Ширина всего 420мм. Его можно разместить в «месте, которое вы хотите использовать» вместо «места». При использовании в специальном настольном комплекте с алюминиевой рамой он удобен даже при установке в офисе.

Может быть установлен в любом месте, там где есть розетка

Необходимо только 220В. Никаких монтажных работ не требуется. Чтобы запустить устройство, просто включите питание.

Дополнительное оборудование

Алюминиевый стол (XDSK200)

Совместим с широким спектром применения.

① метод MDI, который может сравнивать и оценивать несколько изображений

Можно сравнивать одни и те же изображения до и после фильтрации и коррекции контрастности, упорядочивая одни и те же изображения. Кроме того, более подробное позиционирование и сценическое движение возможны из живых изображений. Вы можете свободно управлять сценой, удерживая кнопку мыши в том направлении, которое вы хотите видеть на живом изображении, включая функцию перемещения по центру, которая перемещается вокруг места, которое вы хотите увидеть.

② Панель управления

Панель управления, которая четко суммирует функции, необходимые для съемки. Это можно легко сделать с помощью простых операций мыши, таких как управление выводом рентгеновских лучей и регулировка контрастности захваченных изображений.
