Прибор для определения утечки смазки из подшипников LT/WB-205300/M

Актуальность метода испытания на утечку смазки

Пластичные смазки играют ключевую роль в обеспечении долговечности узлов трения, особенно в автомобильной промышленности. Одной из критических характеристик является способность смазки удерживаться внутри подшипника при высоких температурах и центробежных силах. Утечка (вытекание) смазки приводит не только к потере защитного слоя и быстрому износу деталей, но и может вызвать загрязнение тормозных механизмов или других систем автомобиля, создавая угрозу безопасности.

Метод ASTM D1263 позволяет количественно оценить эту тенденцию в лабораторных условиях, имитирующих работу колеса транспортного средства. Испытание заключается во вращении конического роликового подшипника, заполненного испытуемой смазкой, при заданной температуре и скорости. По истечении установленного времени измеряется масса вытекшей смазки. Для получения достоверных результатов необходимо оборудование, обеспечивающее стабильность термостатирования, точное поддержание оборотов двигателя и герметичность сбора утечек.

Нормативно-техническая база и соответствие стандартам

Представленный прибор LT/WB-205300/M разработан с учетом требований международных протоколов и адаптирован для использования в лабораториях стран СНГ:

• ASTM D1263: Стандартный метод испытаний для оценки тенденции к утечке смазок для автомобильных ступичных подшипников. Метод регламентирует использование конических роликовых подшипников, температуру испытания (обычно 79°C или другая по согласованию сторон) и время работы (например, 1 час).
• ГОСТ Р 53774-2010 (или действующие аналоги): Смазки пластичные. Методы определения коллоидной стабильности и вытекания. Хотя российский стандарт часто ссылается на ISO или ASTM, принципы проведения испытания схожи: нагрев образца и измерение массы отделенного масла или самой смазки под воздействием механических сил.
• ISO 6299: Пластичные смазки. Определение коллоидной стабильности. Этот стандарт близок по смыслу к оценке утечки, так как оба явления связаны со способностью структуры загустителя удерживать базовое масло при внешних воздействиях (температура, давление, центрифугирование). Прибор может быть использован для смежных исследований стабильности структуры.
• Маркировка CE: Гарантирует соответствие оборудования директивам ЕС по машинной безопасности и электромагнитной совместимости.

Конструкция и функциональные особенности LT/WB-205300/M

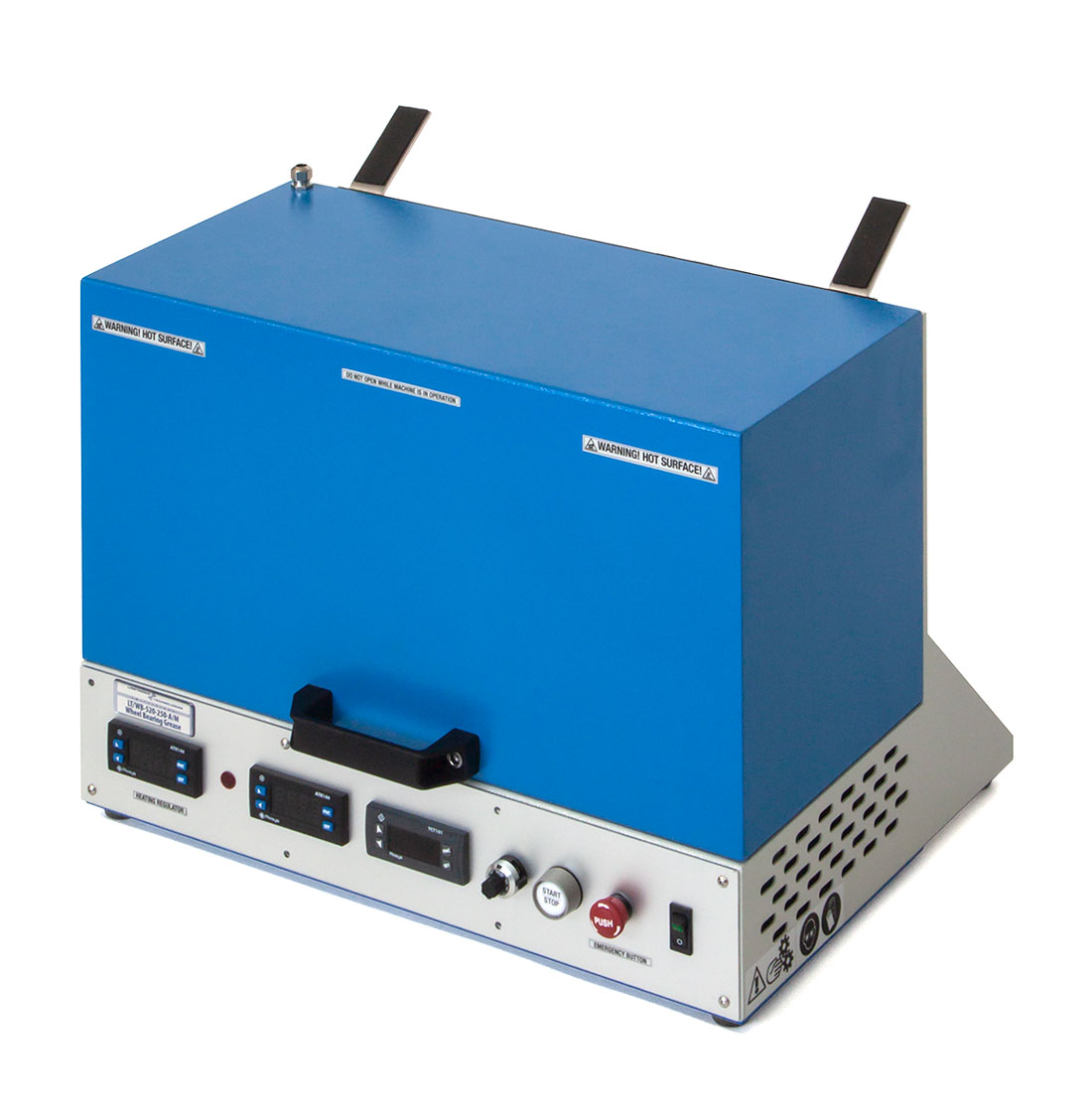

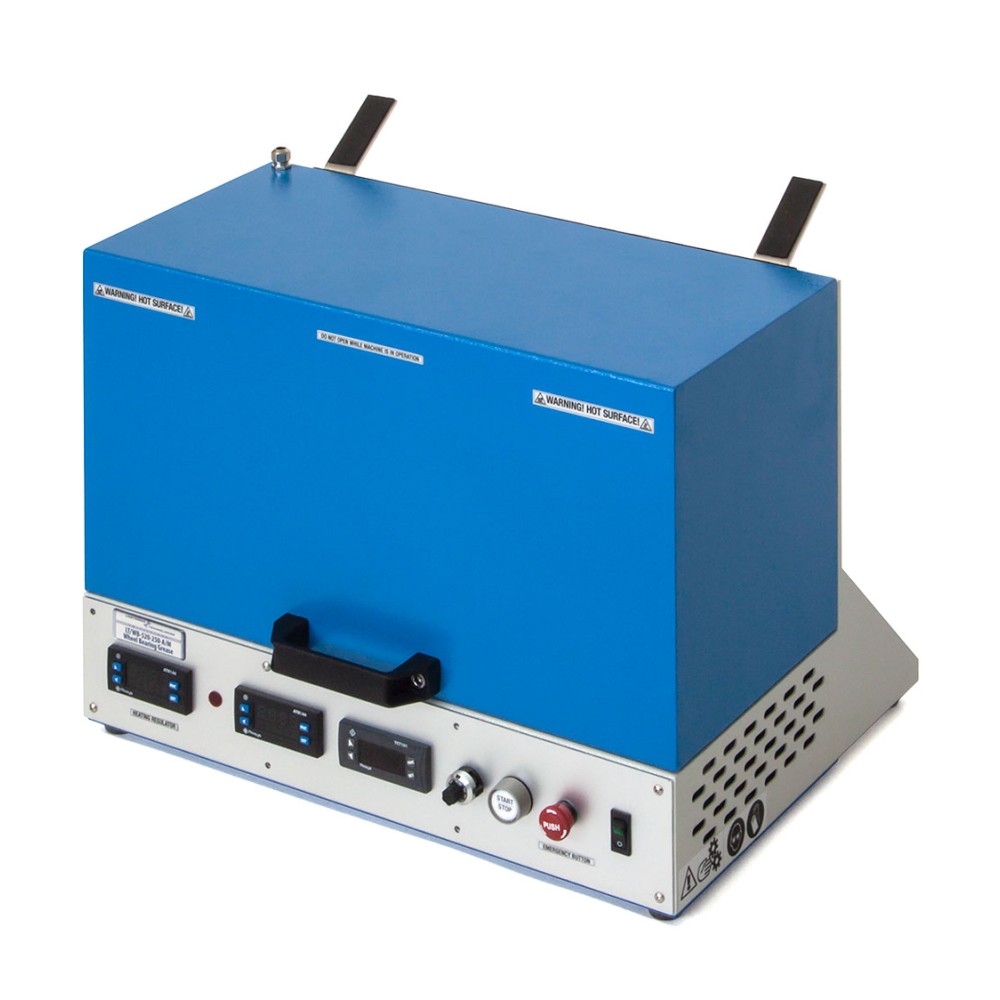

Анализатор представляет собой настольную установку, состоящую из термостатируемого шкафа и привода вращения подшипника. Корпус выполнен из стали с термоизоляцией, что обеспечивает безопасность оператора и энергоэффективность.

Термостатирующая камера:

• Шкаф оборудован двумя электрическими нагревателями с защитными кожухами, что позволяет быстро достичь рабочей температуры.
• Диапазон регулирования температуры составляет от окружающей среды +10°C до +150°C. Это покрывает большинство типовых условий эксплуатации ступичных узлов.
• Встроенный ручной предохранительный термостат предотвращает перегрев камеры в случае отказа основного регулятора.
• Опорная стойка для термометра обеспечивает удобный контроль температуры внутри камеры.

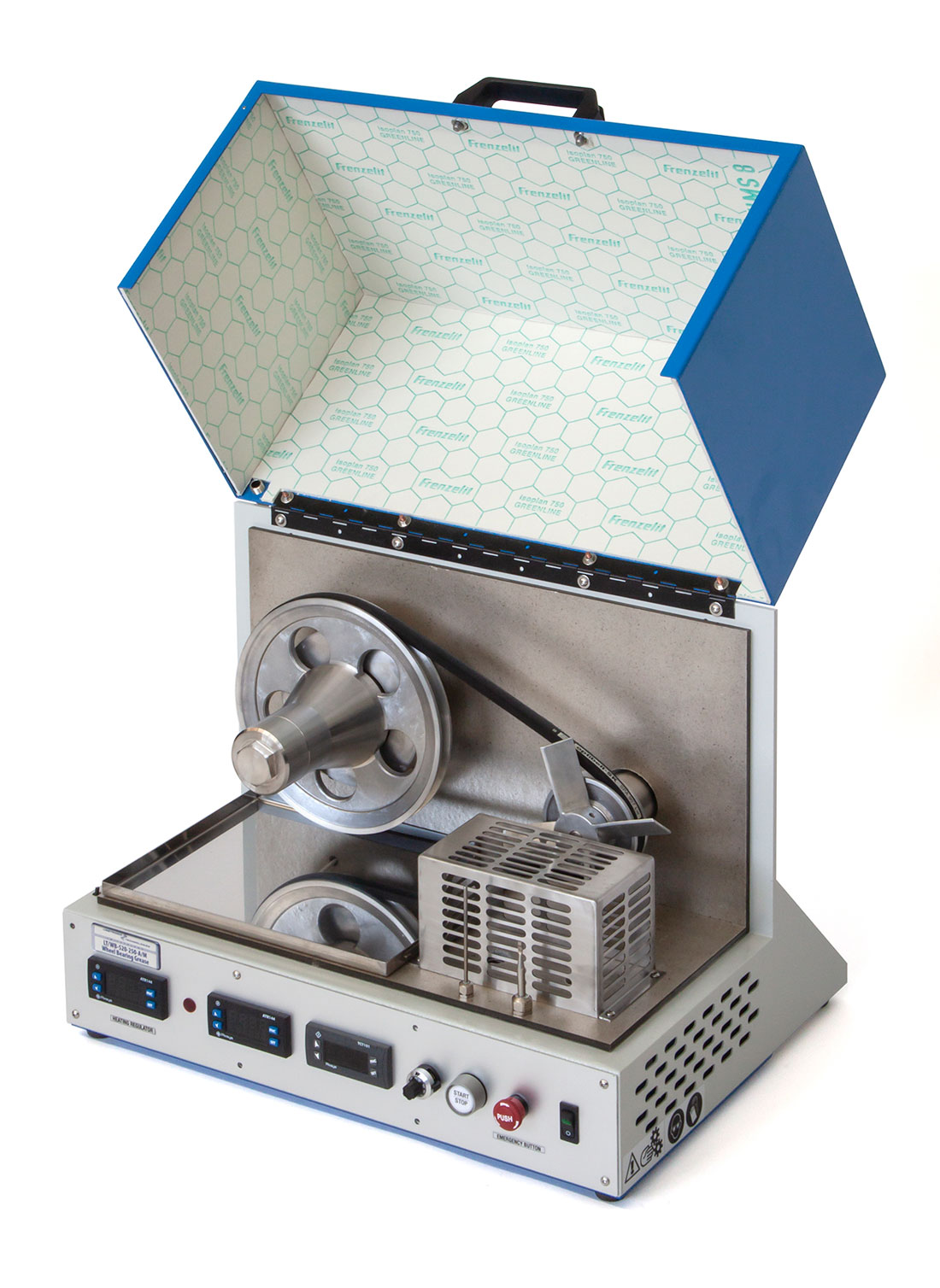

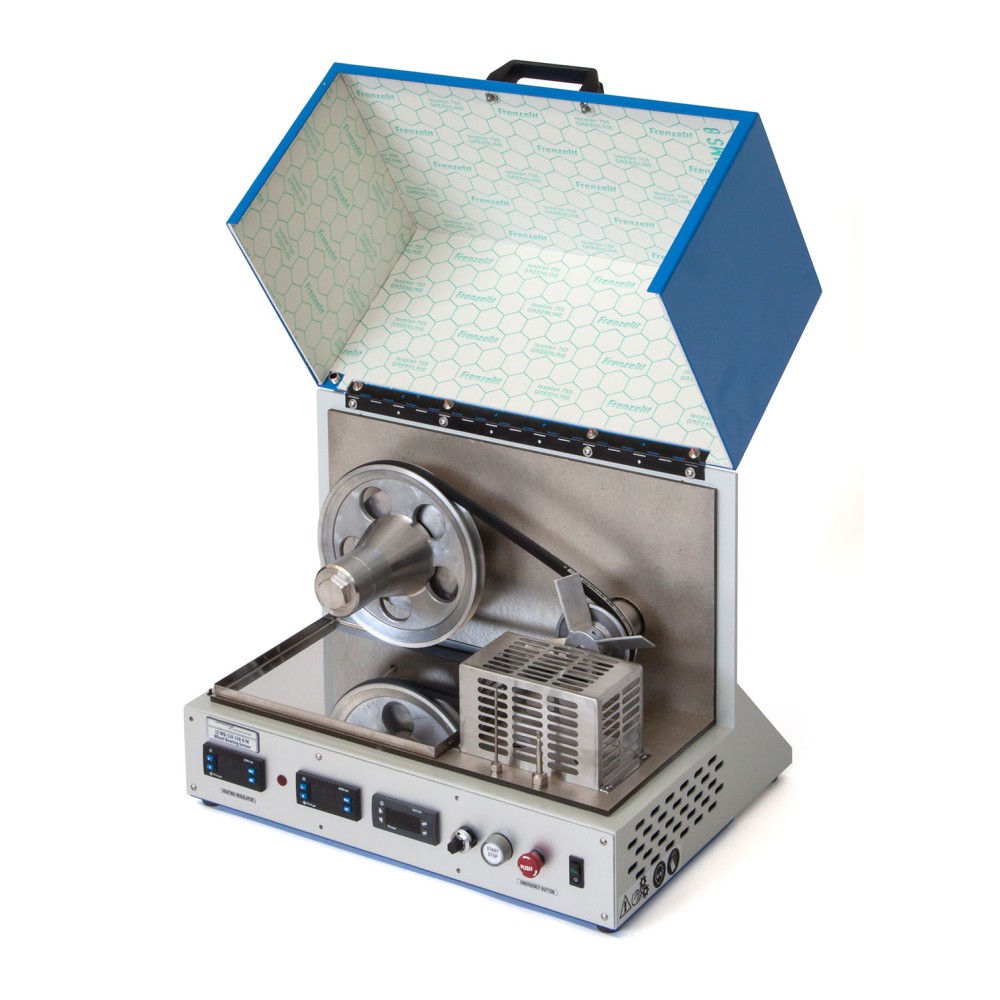

Система вращения и подшипниковый узел:

• Привод осуществляется бесщеточным двигателем постоянного тока (brushless motor) с высоким крутящим моментом. Такая конструкция исключает искрение и снижает шум, а также требует минимального обслуживания.
• Ступица (hub) изготовлена из нержавеющей стали, что гарантирует длительный срок службы без коррозии даже при контакте с агрессивными компонентами смазок.
• Скорость вращения регулируется в широком диапазоне от 50 до 800 об/мин. Точная настройка оборотов критична для соблюдения условий стандарта ASTM D1263.
• В комплект поставки входят два конических роликовых подшипника и приводной ремень, готовые к немедленному использованию.

Сбор утечек и управление:

• Для измерения количества вытекшей смазки предусмотрен коллектор из нержавеющей стали. Его гладкая поверхность облегчает очистку и взвешивание после испытания.
• Передняя крышка оснащена ручкой и системой защиты от опрокидывания, что повышает удобство загрузки образца и общую безопасность эксплуатации.
• Панель управления включает цифровой дисплей для установки температуры ванны, отображения текущей температуры ступицы, счетчика/регулятора оборотов (RPM) и кнопки аварийной остановки.

Технические характеристики прибора

• Тип установки: Настольная, полуавтоматическая.
• Диапазон температур: От (T_окр + 10°C) до +150°C.
• Диапазон скоростей вращения: 50 – 800 об/мин.
• Мощность потребления: Максимум 1000 Вт.
• Питание: 115 В или 220 В переменного тока, 50/60 Гц.
• Габаритные размеры (Ш×Г×В): 52,5 × 39,0 × 43,0 см.
• Вес нетто: 39 кг.
• Материал корпуса: Сталь с термоизоляцией.
• Материал ступицы и коллектора: Нержавеющая сталь.

Аксессуары и вспомогательное оборудование

Для корректного проведения испытания согласно ASTM D1263 требуется соблюдение момента затяжки подшипника и использование сертифицированных средств измерения температуры. Производитель предлагает следующий набор аксессуаров:

• Динамометрический ключ (арт. 5049): Рассчитан на момент затяжки 6,8 Н·м. Использование такого инструмента обязательно для обеспечения одинаковых начальных условий испытания для разных образцов, что исключает влияние человеческого фактора на результат.
• Термометр ASTM 7C / IP 5C (арт. T-AS7C): Спиртовой (галлийный) термометр с диапазоном -2…+300°C и ценой деления 1°C. Данный тип термометров рекомендован стандартами для прецизионных измерений в нефтепродуктах и смазках.
• Термостойкие перчатки (арт. 7138): Обеспечивают защиту рук оператора при работе с горячими элементами установки.

Запасные части и обслуживание

Ресурс основных узлов прибора рассчитан на длительную эксплуатацию, однако некоторые компоненты являются расходными материалами или могут потребовать замены со временем:

• Комплект приводных ремней (арт. 15165): Набор из двух штук для замены изношенного ремня, обеспечивающего передачу момента от двигателя к ступице.
• Подшипники (арт. 15544, 15545): Внешний и внутренний конические роликовые подшипники. Они являются частью испытательной оснастки и подлежат замене после каждого цикла испытания или при появлении признаков износа, чтобы исключить искажение результатов из-за люфта или повреждения дорожек качения.

Преимущества выбора данной модели

LT/WB-205300/M выделяется среди аналогов своей модульностью и точностью контроля параметров. Бесщеточный двигатель обеспечивает плавность хода и отсутствие пульсаций, которые могли бы повлиять на процесс вытекания смазки. Широкий диапазон температур и скоростей делает прибор универсальным инструментом как для рутинного контроля качества серийных партий смазок, так и для НИОКР новых formulations. Простота конструкции и доступность запасных частей снижают стоимость владения оборудованием в долгосрочной перспективе.
