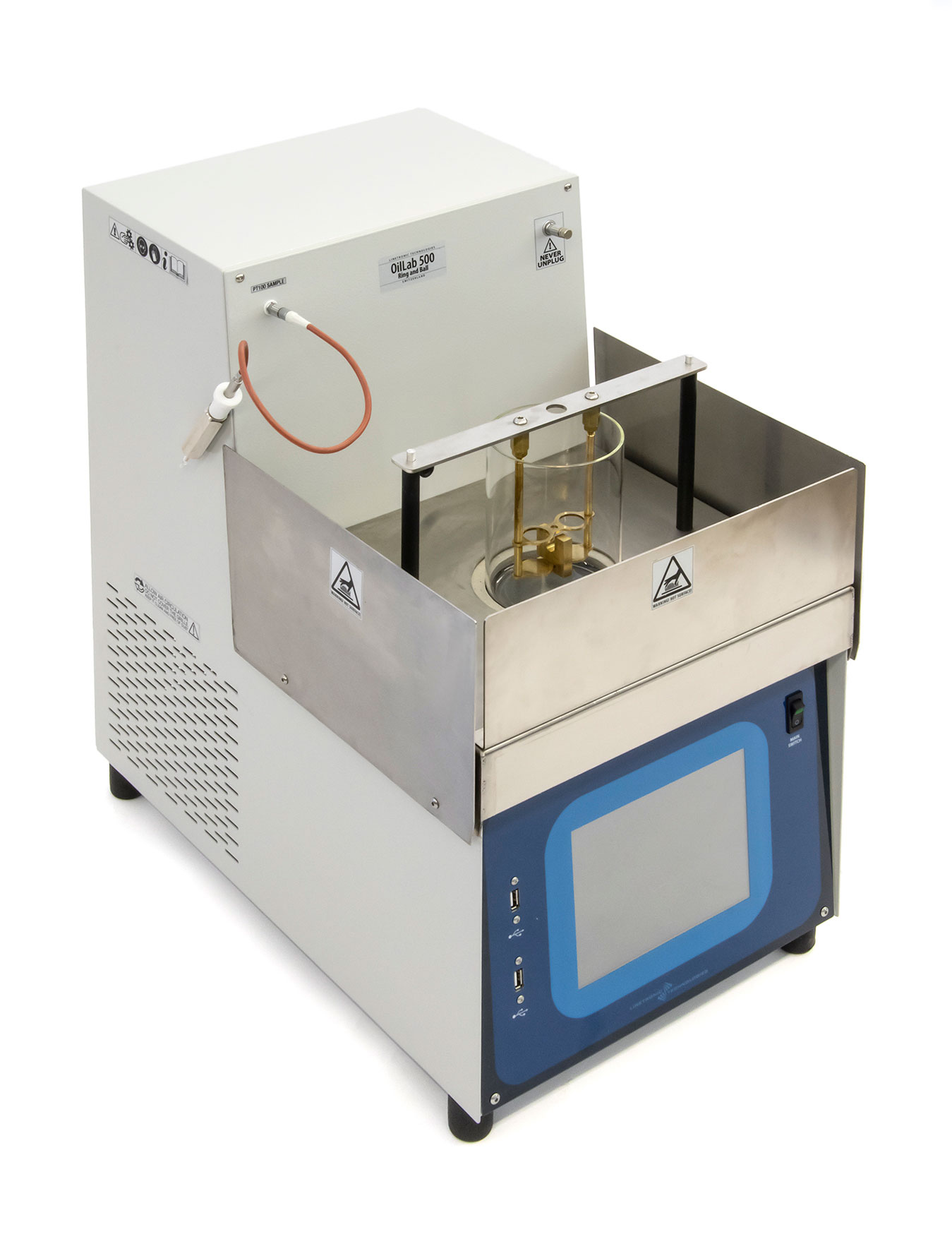

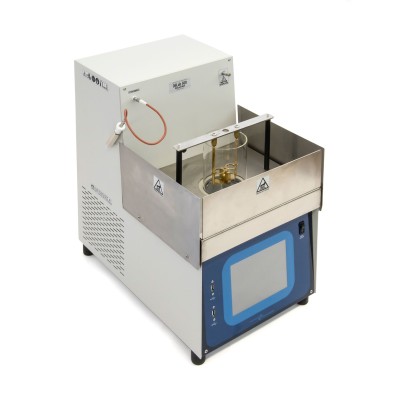

Прибор для определения температуры размягчения битума OilLab 500

Назначение и область применения прибора OilLab 500

Анализатор OilLab 500 представляет собой высокоточное лабораторное оборудование, разработанное для автоматического определения температуры размягчения различных вязких материалов. Прибор функционирует на основе классического принципа «Кольцо и Шар» (Ring-and-Ball), который является эталонным методом в мировой практике испытаний нефтепродуктов и строительных материалов. Устройство предназначено для работы со следующими типами образцов:

• Битумы и битумные вяжущие вещества;
• Горячие покрытия и мастики;
• Каменноугольные пеки и дегти;
• Талловое масло и канифоли;
• Воски и парафины;
• Полимерные смолы и модификаторы.

Использование данного оборудования позволяет лабораториям получать достоверные данные о термических свойствах материалов, что критически важно для контроля качества при производстве асфальтобетонных смесей, гидроизоляционных материалов и полимерной продукции.

Принцип действия и методика измерения

Работа прибора основана на строгом соблюдении температурного режима нагрева жидкостной бани согласно требованиям нормативных документов. Образец материала, помещенный в латунное кольцо, нагревается с заданной скоростью. По мере повышения температуры материал постепенно теряет структурную прочность и становится мягче. В момент, когда под воздействием собственного веса стального шарика диаметром 9,5 мм (масса 3,5 г) образец деформируется и касается нижней контрольной пластины на расстоянии 25 мм, фиксируется температура размягчения.
Отличительной особенностью OilLab 500 является использование современной системы видеофиксации. Вместо традиционных механических или оптических датчиков применяется видеокамера, которая автоматически регистрирует момент падения шарика. Это исключает субъективный фактор оператора и обеспечивает высокую повторяемость результатов, превосходящую требования стандартов.

Соответствие международным и национальным стандартам

Прибор сертифицирован и имеет маркировку CE, что подтверждает его безопасность и соответствие европейским директивам. OilLab 500 полностью удовлетворяет требованиям следующих нормативных документов:

• ASTM D36 / ASTM E28 — стандартные методы определения точки размягчения битумных материалов;
• EN 1427 — европейский стандарт испытания битумов и битумных вяжущих;
• IP 58 — метод Института нефти (Великобритания);
• ISO 4625 — международный стандарт для лаков и красок;
• DIN 52011 — немецкий стандарт испытаний;
• NF T 66-008 — французский национальный стандарт;
• AASHTO T53 — стандарт Американской ассоциации государственных служащих автомобильных дорог и транспорта;
• JIS K2207 — японский промышленный стандарт;
• ГОСТ 11506-73 — межгосударственный стандарт (РФ, РБ) «Битумы нефтяные. Метод определения температуры размягчения по кольцу и шару»;
• ГОСТ 33142-2014 — межгосударственный стандарт (РФ, РБ) «Дороги автомобильные общего пользования. Битумы нефтяные вязкие дорожные. Методы испытаний»;
• СТБ 1644-2006 — государственный стандарт Республики Беларусь «Битумы нефтяные дорожные вязкие. Технические условия и методы испытаний».

Универсальность программного обеспечения позволяет адаптировать параметры анализа под любой из перечисленных стандартов, что делает прибор незаменимым для аккредитованных испытательных центров, работающих с международной отчетностью.

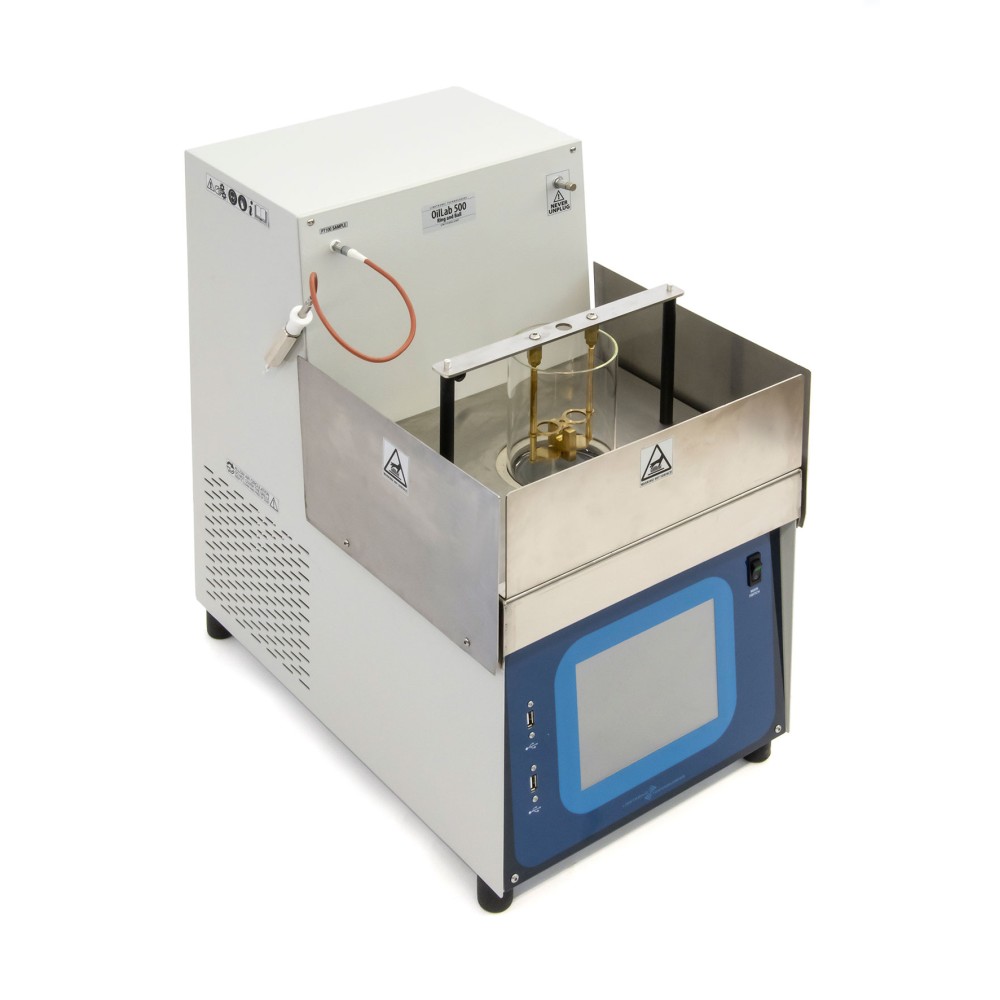

Конструктивные особенности и измерительная система

Измерительный блок прибора выполнен с учетом требований к точности и долговечности. Основные компоненты тестовой ячейки включают:

• Два стальных шарика диаметром 9,5 мм и массой 3,5 г;
• Механический держатель колец из латуни с направляющей для центровки шариков;
• Термостойкий стеклянный стакан емкостью 800 мл;
• Нагревательную пластину мощностью 1200 Вт с защитой от перегрева;
• Магнитную мешалку со скоростью вращения около 250 об/мин для обеспечения равномерности температуры в ванне.

Контроль температуры осуществляется платиновым терморезистором PT100 класса А. Система охлаждения реализована посредством вентилятора принудительной вентиляции, что обеспечивает стабильность работы даже при длительных сериях испытаний. Диапазон измерения температур составляет от 0°C до +250°C, при этом рабочий диапазон анализа находится в пределах от комнатной температуры до +200°C. Разрешающая способность датчика достигает 0,06°C, а точность измерения составляет ±0,1°C.

Программное обеспечение и управление данными

OilLab 500 оснащен встроенным панельным компьютером с сенсорным TFT/LCD дисплеем диагональю 8 дюймов и разрешением 1024×768 пикселей. Интерфейс интуитивно понятен и включает следующие функциональные модули:

• Меню анализа: выбор предустановленных методов по стандартам ASTM, IP, ISO, EN, DIN или создание пользовательских методов для нестандартных образцов. Система автоматически идентифицирует тип подключенного анализатора.
• Меню диагностики: прямой доступ к аналоговым и цифровым входам/выходам, отображение значений в °C или Вольтах для технического обслуживания.
• Меню калибровки: автоматическая калибровка каждого термодатчика, отображение даты последней поверки, построение калибровочных графиков, ввод коррекций (offset). Поддерживаются стандартный и расширенный режимы калибровки.
• Утилиты данных: поля для ввода имени оператора и названия продукта, архив результатов, экспорт в формате, совместимом с Excel®.

Память прибора вмещает более 60 000 протоколов испытаний. Предусмотрена возможность подключения внешнего принтера или ПК через два USB-порта. Программное обеспечение совместимо с LIMS-системами, что упрощает интеграцию прибора в единую информационную сеть лаборатории. По завершении анализа или при возникновении ошибок активируется звуковая сигнализация и выводятся соответствующие сообщения на экран.

Технические характеристики и условия эксплуатации

Для корректной работы прибора необходимо соблюдать следующие параметры окружающей среды и электроснабжения:

• Электропитание: 220В ±15% / 50-60 Гц или 115В ±15% / 60 Гц;
• Максимальная температура окружающей среды: +35°C;
• Относительная влажность: до 80%;
• Габаритные размеры: ширина 48 см, глубина 30 см, высота 52 см;
• Масса прибора: 25 кг;
• Сетевой кабель: гибкий трехжильный кабель длиной 2 м в маслотермостойкой ПВХ-оболочке, соответствующий директивам CENELEC.

Комплектация может быть дополнена необходимыми расходными материалами и инструментами, такими как термостойкие перчатки, латунные пластины для розлива образцов, запасные кольца, направляющие, шарики, а также специализированные инструменты для рутинной калибровки (декада сопротивлений, симулятор PT100, набор соединительных кабелей). Наличие полного перечня запасных частей и аксессуаров обеспечивает бесперебойную эксплуатацию оборудования в интенсивном режиме.
