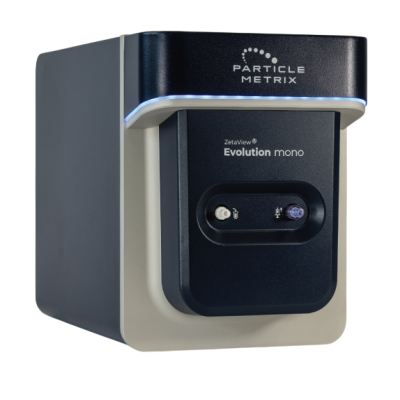

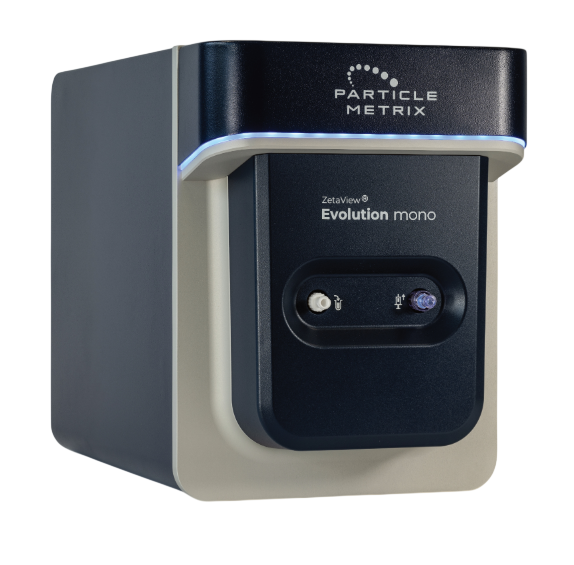

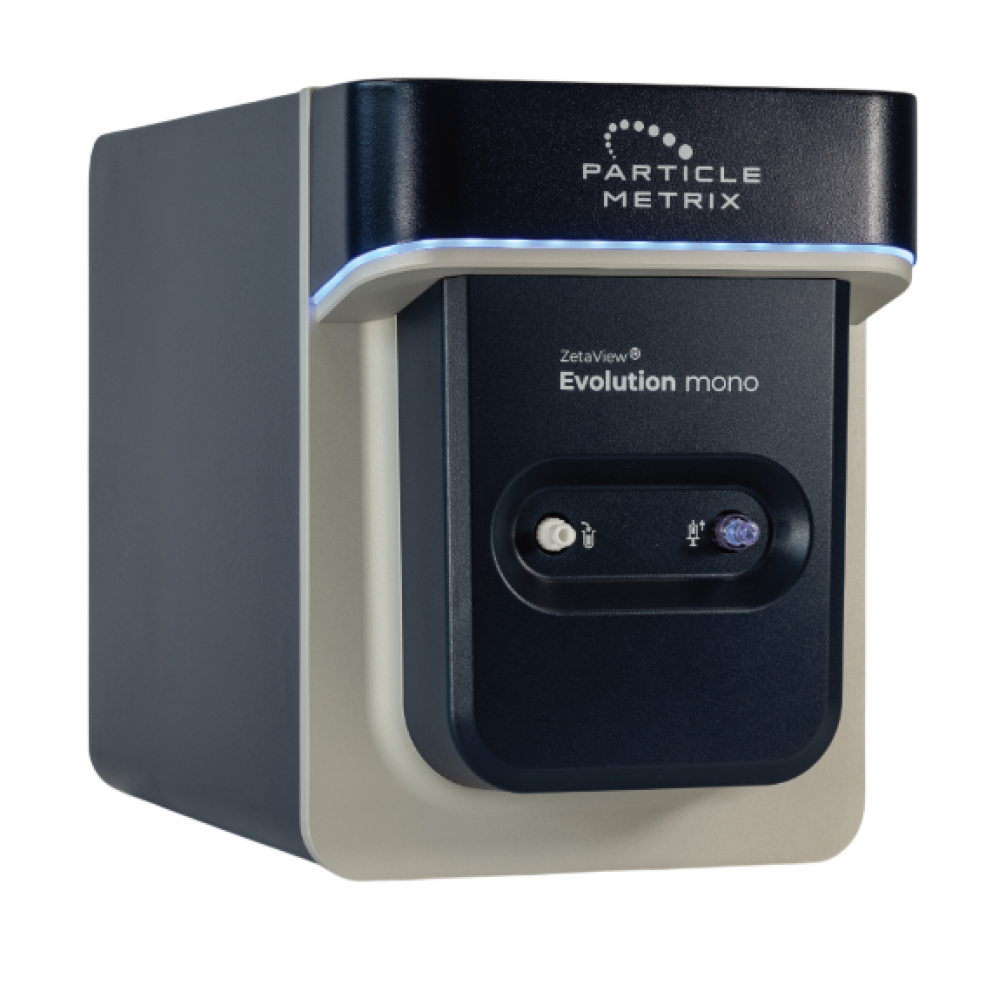

Прибор для анализа наночастиц ZetaView Evolution Mono

Введение в технологию визуального отслеживания частиц

Современная наука о материалах и биотехнологии требует точных методов характеризации объектов наномира. Прибор ZetaView Evolution Mono представляет собой высокотехнологичное решение, объединяющее методы трекинг-анализа частиц (NTA) и электрофоретического светорассеяния. В отличие от классических методов динамического или статического светорассеяния, которые измеряют усредненные свойства ансамбля частиц, данная система позволяет наблюдать за отдельными объектами в реальном времени.

Основой работы устройства является принцип видеомикроскопии с углом сбора света 90 градусов. Это обеспечивает высокую статистику измерений благодаря увеличенному объему выборки до 129–181 nl. Пользователь получает возможность не только определять гидродинамический диаметр и концентрацию, но и оценивать поверхностный заряд частиц через опциональный модуль измерения дзета-потенциала.

Аппаратная платформа и оптическая схема

Конструкция инструмента спроектирована для максимальной автоматизации рутинных операций. Ключевым элементом оптики является видеомаксрискосп с 10-кратным увеличением, который работает в паре с лазерной системой возбуждения. Наличие одного программно управляемого лазера позволяет переключаться между режимами регистрации рассеянного света и флуоресценции без физической замены компонентов.

• Лазерные модули: Доступны варианты с длиной волны 405 нм (мощность 130 мВт), 488 нм (40 мВт), 520 нм (80 мВт) или 640 нм (135 мВт). Длительность импульса варьируется от 0,1 мс до непрерывного излучения.
• Фильтровый механизм: Автоматическое колесо фильтров имеет 12 позиций. Одна позиция зарезервирована для прохождения рассеянного света, остальные 11 — для различных каналов флуоресценции. Стандартные эмиссионные фильтры настроены под конкретные длины волн лазеров (например, длиннопроходной фильтр 430 нм для лазера 405 нм).
• Камера высокого разрешения: Используется чувствительная CMOS-матрица с разрешением 1280x960 пикселей. Частота кадров регулируется в диапазоне от 2 Гц до 60 Гц, что позволяет оптимизировать баланс между временным разрешением и скоростью захвата данных.
• Термоконтроль: Интегрированный элемент Пельтье поддерживает температуру образца в диапазоне от температуры окружающей среды минус 5°C до 45°C. Система оснащена автоматическим датчиком точки росы для предотвращения конденсации влаги на кювете.

Метрологические характеристики и диапазон измерений

Точность и воспроизводимость являются критически важными параметрами для лабораторий, проводящих количественный анализ. ZetaView Evolution Mono демонстрирует стабильные результаты при работе с широким спектром образцов, от полимерных латексов до белковых агрегатов и вирусных векторов.

*При заказе конфигурации с опцией измерения дзета-потенциала.

Для обеспечения достоверности результатов прибор использует минимальный объем пробы всего 500 мкл при концентрации 10^5 частиц/мл. Измерение проводится в кварцевых кюветах, обладающих низким уровнем связывания белков, что особенно важно для биологических приложений. Конструкция ячейки допускает быструю очистку без использования инструментов.

Программное обеспечение и управление данными

Интеллектуальная система управления ZetaSphere берет на себя процесс калибровки, фокусировки и выравнивания лазера. Это исключает человеческий фактор при настройке оборудования. Программное обеспечение предлагает предопределенные настройки для различных типов применений, которые могут быть полностью адаптированы пользователем.

• Контроль выбросов: Автоматическая статистическая обработка данных по методу Груббса позволяет выявлять и исключать аномальные значения (outliers), повышая надежность средних показателей.
• Живой мониторинг: В процессе эксперимента оператор видит текущие параметры: размер, концентрацию, температуру, интенсивность рассеяния, проводимость, дрейф частиц и отношение сигнал/шум.
• Форматы вывода: Результаты сохраняются в универсальных форматах PDF (многостраничные отчеты), CSV (для дальнейшей обработки в Excel или Python), PNG (графические представления распределений) и FCS (стандарт для потоковой цитометрии и совместимости с другими научными пакетами).
• Соответствие требованиям GMP/GLP: Опциональная функция Compliance обеспечивает целостность данных и их прослеживаемость, что необходимо для фармацевтических производств и клинических исследований.

Вычислительный комплекс включает мини-ПК Asus NUC с процессором Intel Core i5 (доступна опция i7), твердотельный накопитель объемом 2 ТБ и операционную систему Windows 11 Professional. Мониторинг осуществляется через подключенный LED-экран.

Применимость международных стандартов и нормативной базы СНГ

Использование метода визуального отслеживания частиц (NTA) регламентировано рядом международных документов, которые определяют терминологию и методики проведения испытаний. Для лабораторий Республики Беларусь и Российской Федерации важно учитывать гармонизацию этих требований с национальными стандартами.

Основные международные стандарты, применимые к работе данного прибора:

• ISO 13322-1:2022: «Определение характеристик частиц. Часть 1: Методы анализа изображений». Этот стандарт напрямую относится к визуальному анализу и подсчету частиц, лежащему в основе технологии NTA.
• ISO 13322-2:2022: «Часть 2: Агрегатный анализ». Хотя основной упор сделан на одиночные частицы, понимание принципов разделения агрегатов важно для корректной интерпретации данных.
• ASTM E2490: «Стандартная практика для определения размера частиц с помощью микроскопии». Полезен как дополнительный ориентир при верификации методов микроскопического анализа.
• ICH Q6B: Требования к спецификациям биофармацевтических продуктов, где часто упоминается необходимость контроля субвидимых частиц, включая использование таких методов, как MFI (Micro Flow Imaging) и NTA.

Национальные стандарты (ГОСТ) в Беларуси и России:

• ГОСТ Р ИСО 13322-1-2014: «Определение характеристик частиц. Часть 1. Методы анализа изображений». Является идентичным принятием международного стандарта ISO 13322-1. Данный документ устанавливает правила проведения измерений размера и формы частиц методами, основанными на анализе изображений, что полностью соответствует функционалу ZetaView.
• ГОСТ 33880-2016: «Нанотехнологии. Термины и определения». Содержит базовую терминологию, необходимую для корректного оформления протоколов испытаний и научных публикаций.
• ГОСТ Р 57294-2016: «Нанотехнологии. Руководство по оценке безопасности наноматериалов». В контексте оценки рисков важным этапом является characterization (характеризация) материалов, включая определение их размера и заряда поверхности (дзета-потенциала), которые влияют на токсикологию и поведение в организме.
• СанПиН 1.2.3685-21: В Российской Федерации гигиенические требования к потенциально опасным химическим веществам также подразумевают необходимость точного знания дисперсности аэрозолей и суспензий, для чего подходят методы, реализованные в данном приборе.

Соблюдение указанных нормативов позволяет использовать данные, полученные на ZetaView Evolution Mono, в официальных регистрационных досье лекарственных средств, пищевых добавок и новых материалов.

ZetaView Evolution Mono сочетает в себе компактность настольного решения с мощью исследовательской лаборатории. Возможность одновременного получения данных о размере, концентрации и заряде частиц в двух оптических каналах делает его незаменимым инструментом для разработки липосом, экзосом, вирусных вакцин и сложных полимерных систем. Высокая степень автоматизации снижает порог входа для новых пользователей, обеспечивая при этом уровень точности, требуемый для соответствия строгим международным стандартам ISO и национальным ГОСТам.
