Полуавтоматические эмульгаторы Гершеля LT/HE-185000-A/M-LT/HE-186000/M-LT/HE-186002/M-LT/HE-186004/M

Роль водоотделяющих свойств в эксплуатации смазочных материалов

В процессе работы промышленного оборудования смазочные масла неизбежно контактируют с водой, которая может попадать в систему через уплотнения, конденсацию или технологические процессы. Способность масла быстро и полно отделяться от воды является критически важным параметром, определяющим его пригодность для использования в турбинах, гидравлических системах и циркуляционных контурах.

Если масло образует стойкую эмульсию с водой, это приводит к ухудшению смазывающей способности, усилению коррозии металлических деталей, кавитации насосов и нарушению работы систем фильтрации. Для оценки этих характеристик применяется метод эмульгирования по Гершелю, регламентированный международными стандартами.

Нормативная база испытаний

Оборудование серии HE разработано для проведения испытаний в строгом соответствии с требованиями ведущих мировых стандартов, что гарантирует признание результатов в международной практике.

• ASTM D1401 - Стандартный метод испытания водоотделяющих свойств нефтяных масел и синтетических жидкостей
• ISO 6614 - Нефтяные продукты. Определение разделения воды из нефтяных масел и синтетических жидкостей
• DIN 51599 - Испытание смазочных масел. Определение способности к отделению от воды
• ГОСТ 17410-72 - Нефтепродукты. Метод определения деэмульгируемости
• ГОСТ Р 52248-2004 - Смазки пластичные. Общие технические условия (в части методов испытаний)
• СТБ 1160-2012 - Стандарт Республики Беларусь для смазочных материалов

Методика предусматривает создание эмульсии путем интенсивного перемешивания смеси масла и дистиллированной воды при повышенной температуре, а затем наблюдение за процессом разделения фаз во времени.

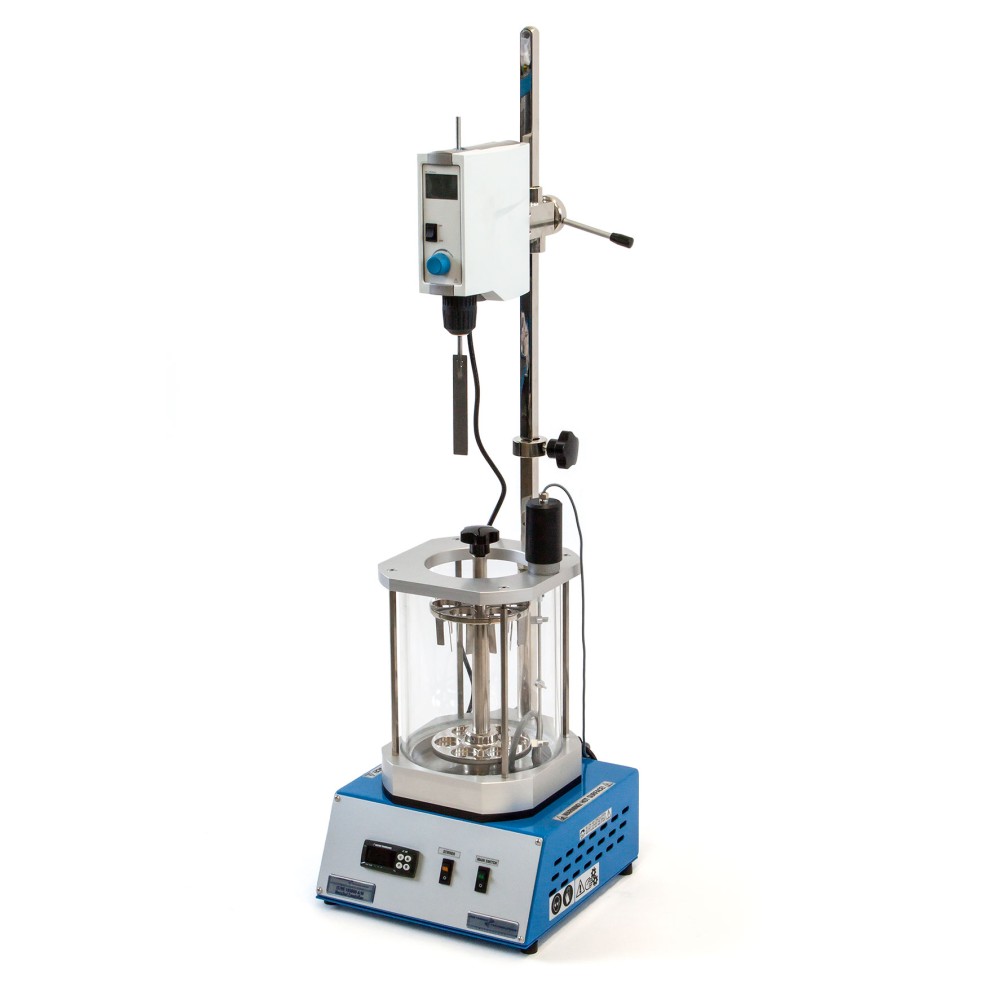

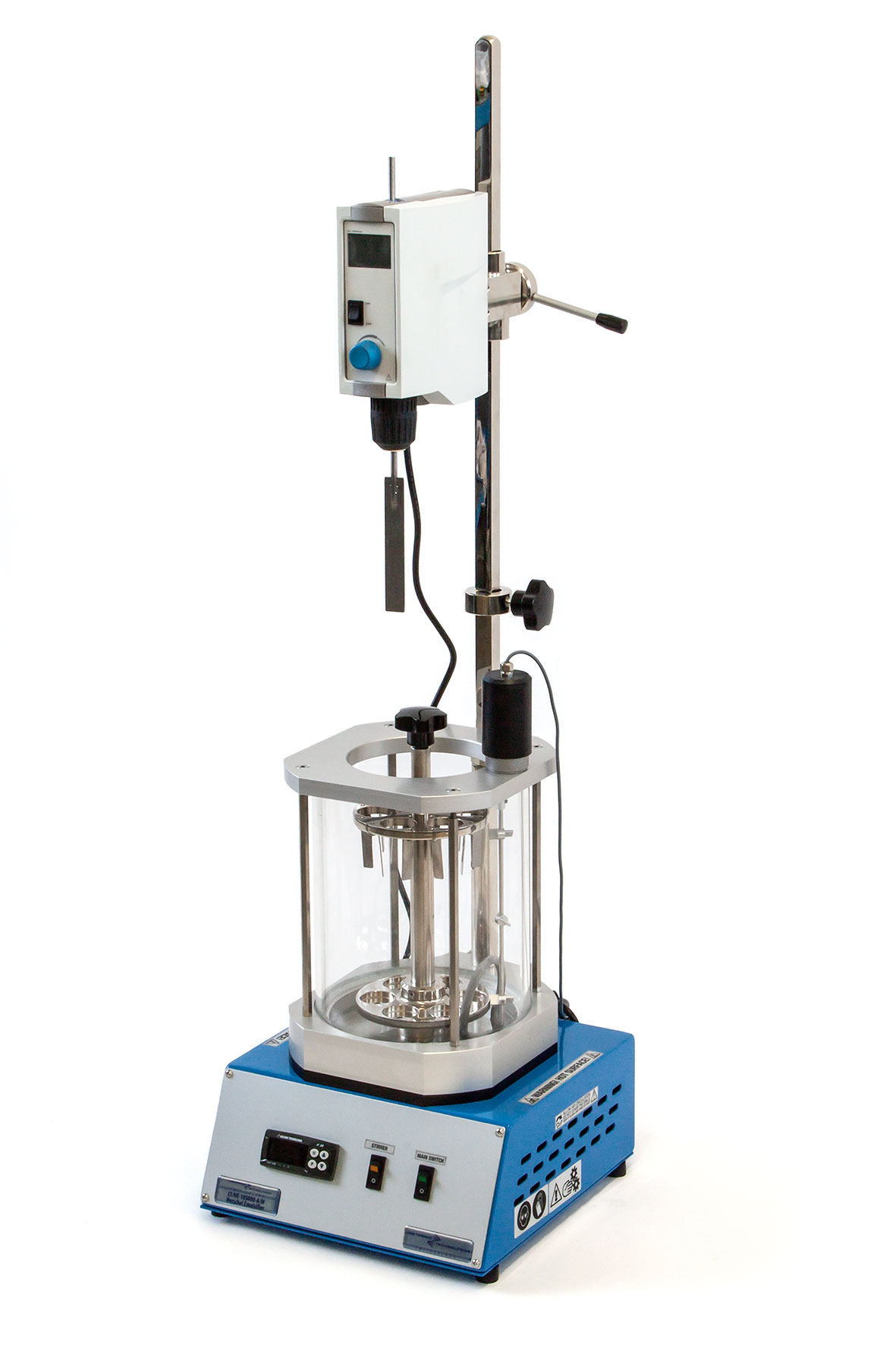

Модель LT/HE-185000-A/M: Базовая полуавтоматическая версия

Эта модель представляет собой компактное решение для лабораторий с умеренной нагрузкой. Конструкция базируется на ванне из стекла Pyrex® диаметром 200 мм, установленной на шасси из окрашенной нержавеющей стали. Такая конструкция обеспечивает визуальный контроль за процессом нагрева и перемешивания.

• Количество позиций: 6 мест для градуированных стеклянных цилиндров
• Система нагрева: нержавеющий нагреватель с цифровым ПИД-регулятором
• Контроль температуры: датчик PT100 класса А
• Перемешивание: моторизированная мешалка для стабильности температуры ванны
• Привод мешалок пробы: квадратная штанга с металлическим блоком безопасности и цифровым дисплеем скорости (50–2000 об/мин)
• Мешалки: лопастные из нержавеющей стали размером 19 × 1.5 мм, длина 120.6 мм
• Таймер: программируемый цифровой таймер для автоматического запуска и окончания анализа
• Безопасность: двойные предохранители, двухполюсный главный выключатель с лампой работы, термостат защиты от перегрева
• Габариты: 50 × 50 × 70 см, вес 30 кг

Модель HE-185000-A/M отличается простотой обслуживания благодаря открытой конструкции ванны и легкому доступу к нагревательным элементам.

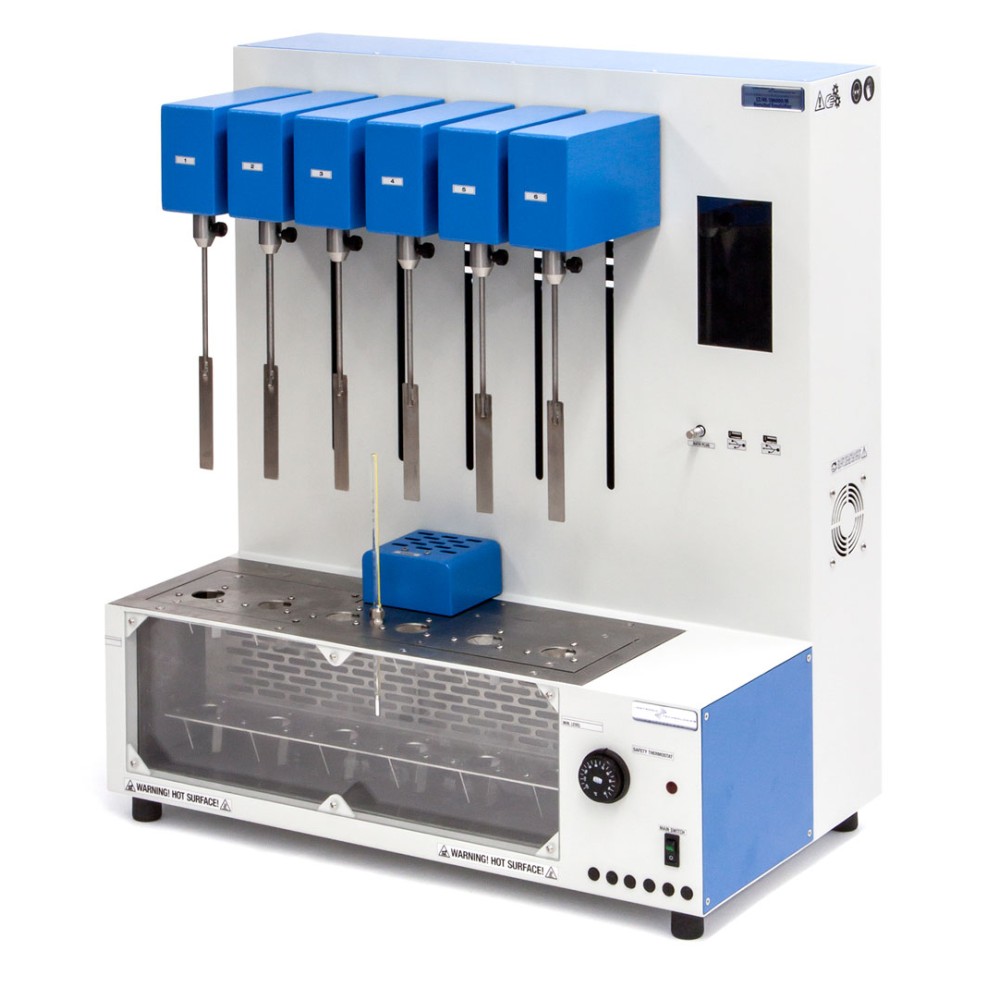

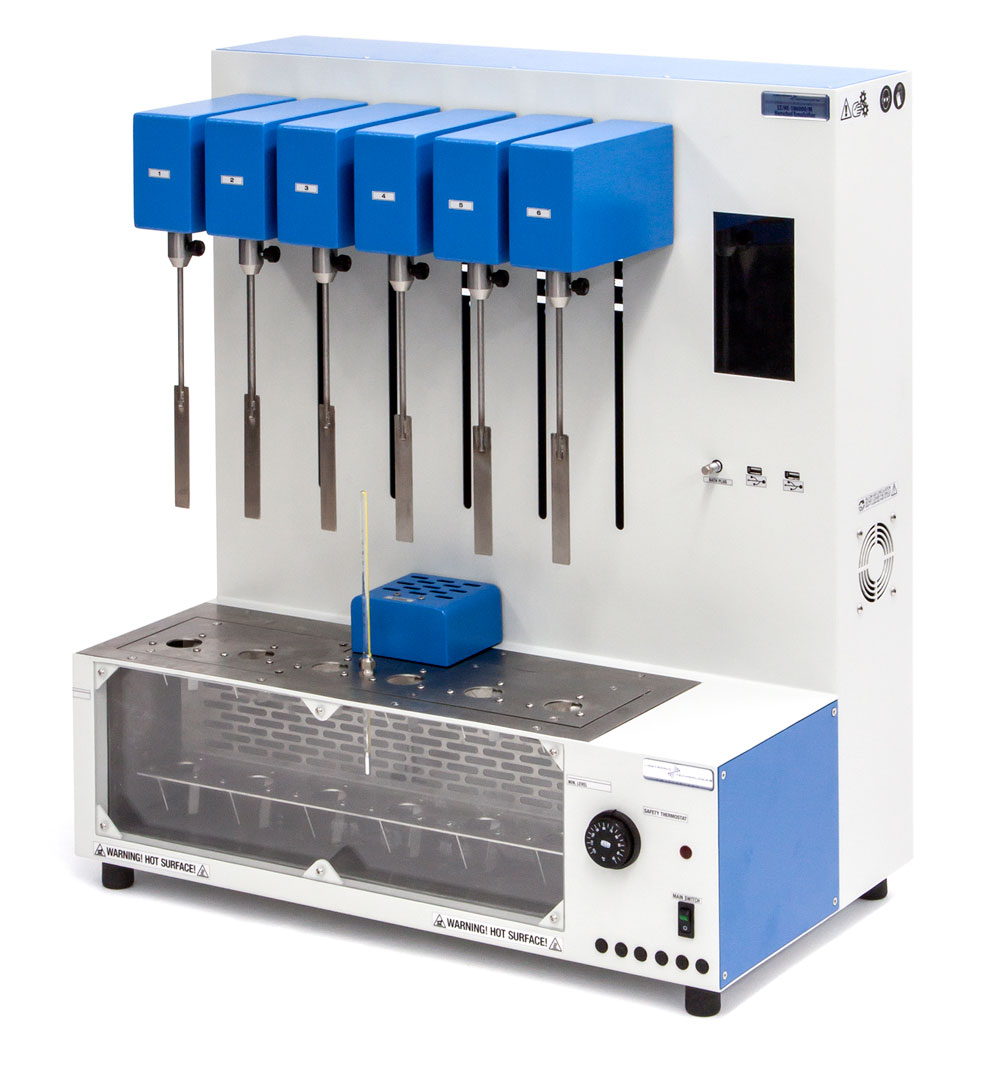

Модель HE-186000/M: Высокопроизводительная версия на 6 позиций

Флагманская модель серии, предназначенная для крупных испытательных центров. Оборудование выполнено в компактном корпусе с антикислотным эпоксидным покрытием. Ванна изготовлена из нержавеющей стали, имеет теплоизоляцию и оснащена широким двойным окном с LED-подсветкой для удобного наблюдения за пробами.

• Количество позиций: 6 независимых рабочих мест
• Управление: интегрированный сенсорный панельный ПК диагональю 6 дюймов
• Программное обеспечение: управление температурой ванны, независимая настройка оборотов для каждой головки, 6 независимых таймеров
• Механика: 6 головок Гершеля с лопастными мешалками, датчиками оборотов и системой автоматического подъема/опускания
• Циркуляция: водяной насос для обеспечения равномерности температуры в ванне
• Безопасность: датчик уровня жидкости с сигнализацией, ручной защитный термостат, сливной кран
• Интерфейсы: 2 порта USB для подключения внешней периферии
• Габариты: 78 × 50 × 94 см, вес 105 кг

Автоматизированная система подъема мешалок исключает человеческий фактор и обеспечивает точное соблюдение времени перемешивания, требуемого стандартом ASTM D1401.

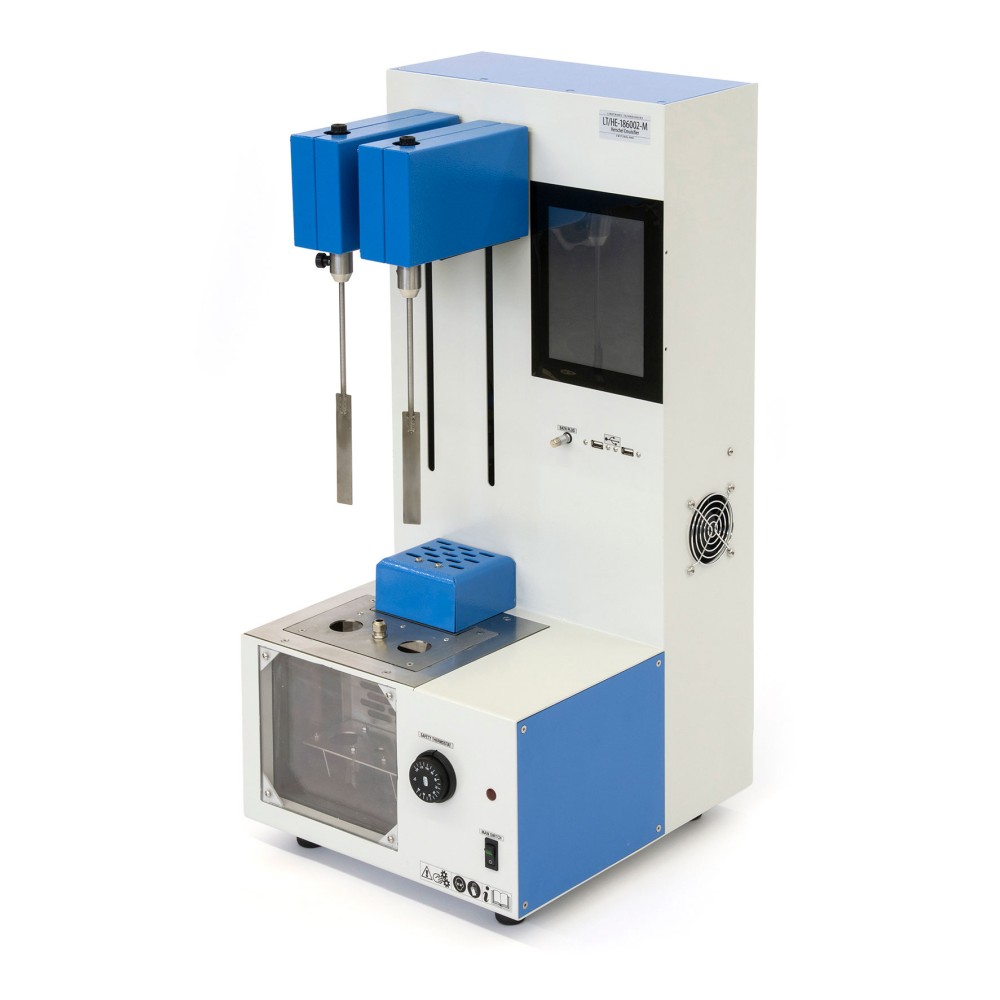

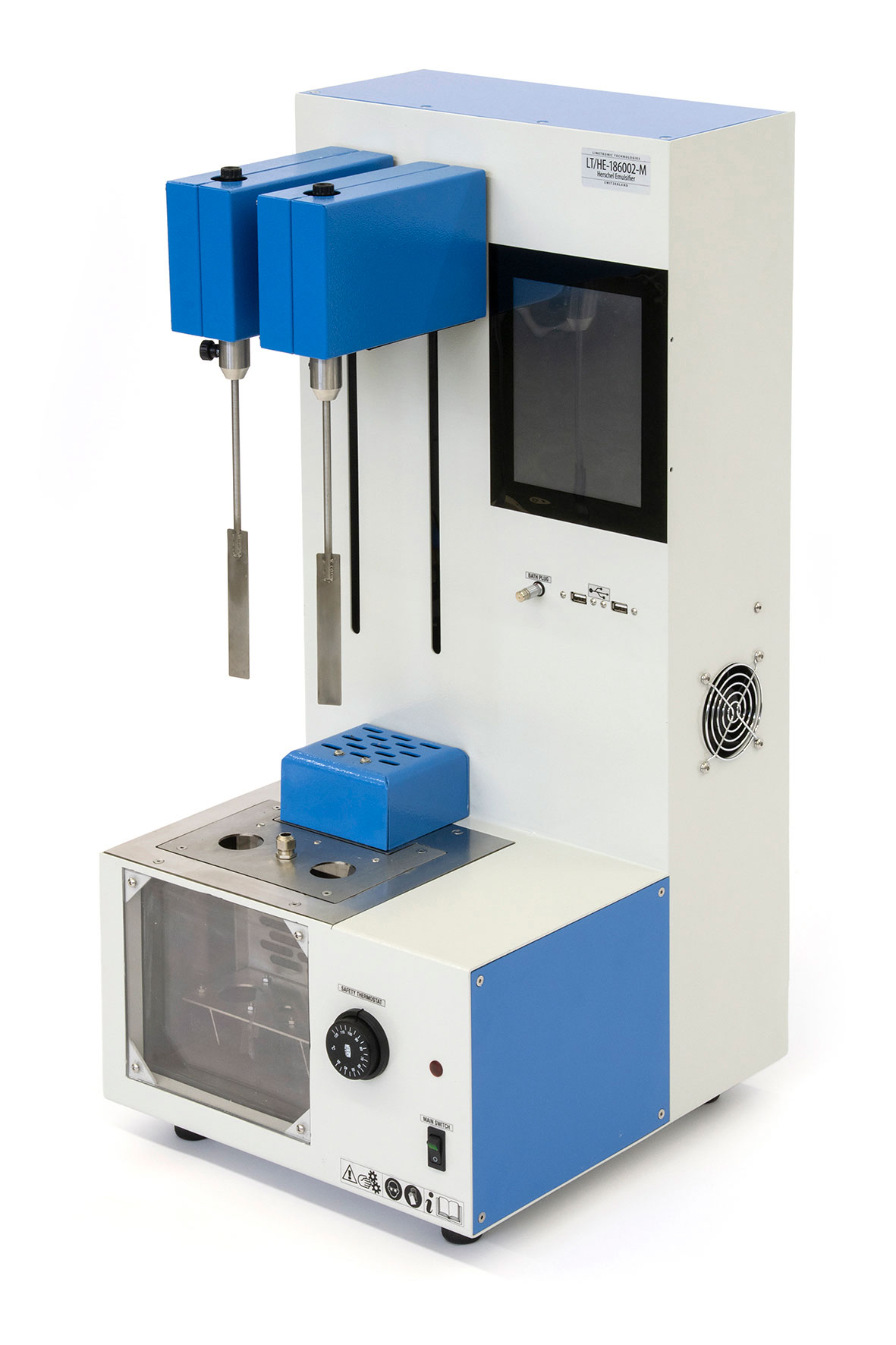

Модель HE-186002/M: Компактная версия на 2 позиции

Оптимальное решение для небольших лабораторий или для проведения контрольных испытаний. Прибор сочетает в себе передовые технологии управления и компактные размеры.

• Количество позиций: 2 независимых рабочих места
• Емкость ванны: около 5 литров
• Управление: высокоразрешающий сенсорный экран 8 дюймов
• Функционал ПО: контроль температуры, программирование анализа, независимое управление каждой головкой с предустановками ASTM или пользовательскими настройками (обороты, время, температура)
• Подключение: 2 порта USB и 1 порт RJ45 для интеграции с лабораторной информационной системой (LIMS)
• Циркуляция: система рециркуляции воды для равномерного нагрева
• Безопасность: ручной термостат, датчик уровня, акустический сигнал окончания теста
• Габариты: 37 × 43 × 77 см

Наличие порта Ethernet позволяет автоматически передавать результаты испытаний в базу данных лаборатории, минимизируя ошибки ручного ввода.

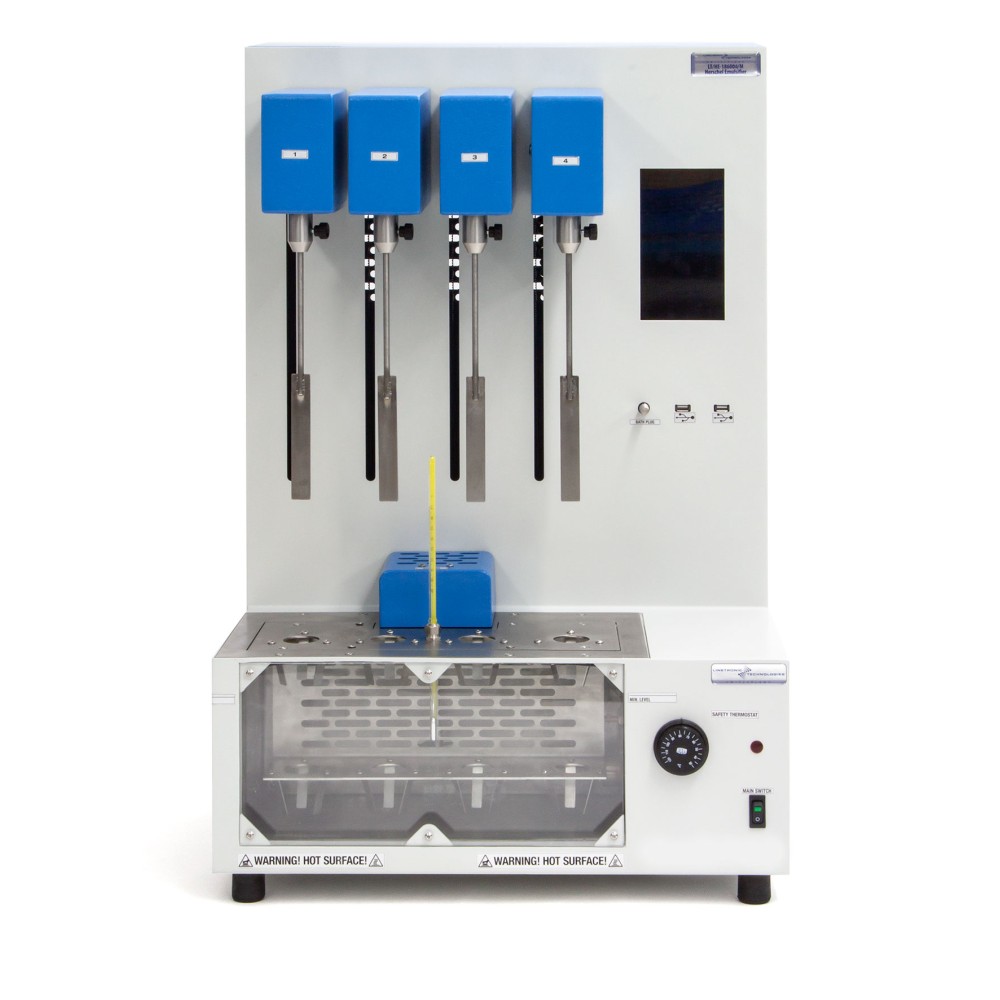

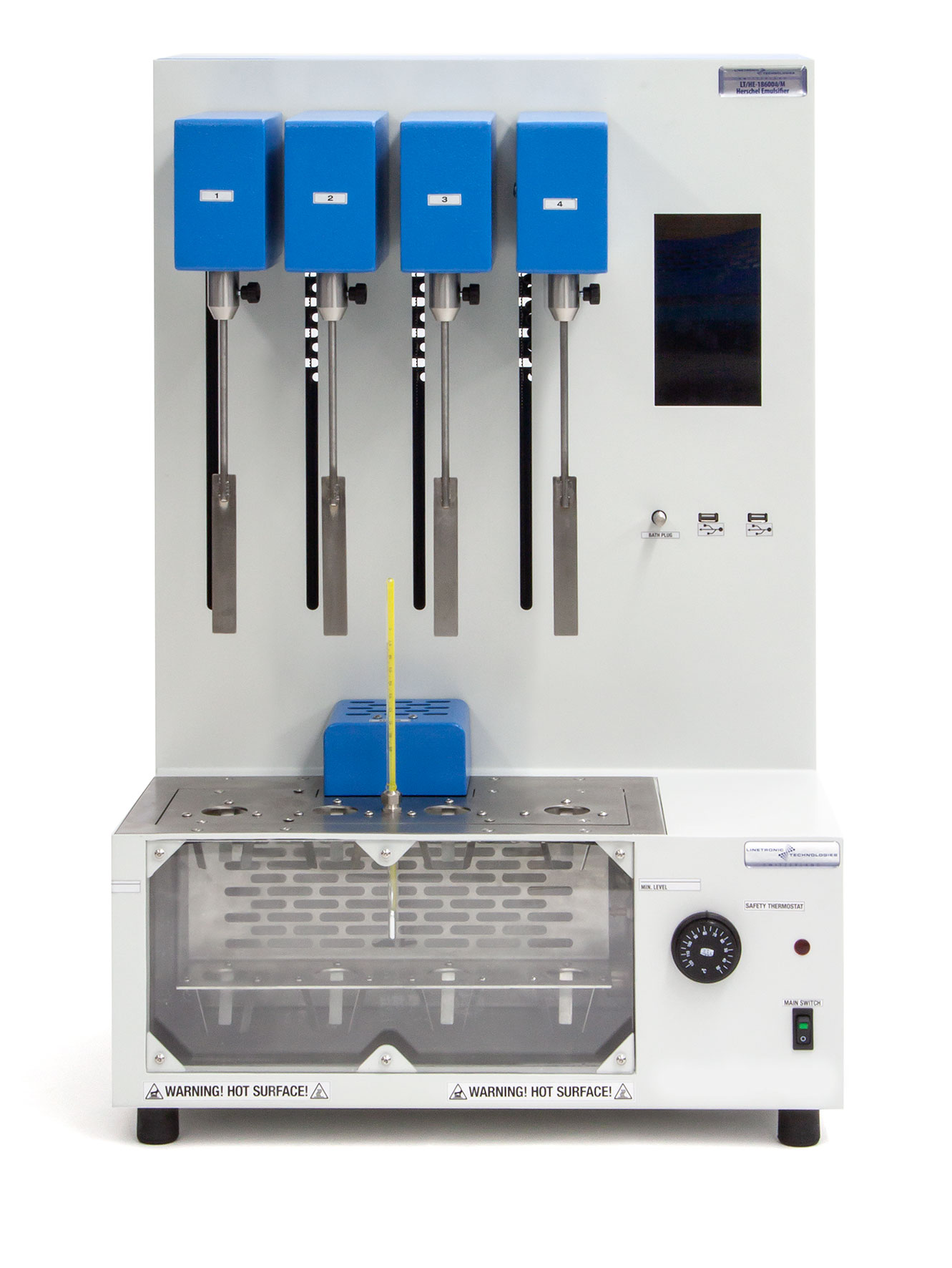

Модель HE-186004/M: Средняя версия на 4 позиции

Эта модель занимает промежуточное положение между двух- и шестипозиционными версиями, предлагая баланс между производительностью и занимаемой площадью.

• Количество позиций: 4 независимых рабочих места
• Емкость ванны: около 10 литров
• Управление: высокоразрешающий сенсорный экран 8 дюймов с тем же функционалом, что и у модели HE-186002/M
• Механика: 4 рабочие станции со стандартными мешалками D1401, счетчиками оборотов и автоматическим подъемом
• Подключение: 2 порта USB и 1 порт RJ45 для LIMS
• Безопасность: полный комплекс защитных систем включая датчики уровня и перегрева
• Габариты: 54 × 43 × 77 см

Четырехпозиционная версия идеально подходит для лабораторий нефтеперерабатывающих заводов, где требуется регулярный мониторинг качества масел из нескольких источников.

Сравнительный анализ моделей

Все модели серии HE объединяет использование качественных материалов (нержавеющая сталь, стекло Pyrex®) и соответствие стандартам ASTM D1401. Основные различия заключаются в степени автоматизации и количестве одновременных тестов.

• HE-185000-A/M: Механическое управление скоростью, открытый стеклянный бак, базовый уровень автоматизации
• HE-186000/M: Сенсорное управление, закрытый изолированный бак, автоматический подъем мешалок, максимальная производительность
• HE-186002/M и HE-186004/M: Современный сенсорный интерфейс 8", подключение к LIMS, компактность, автоматический подъем мешалок

Модели серии 186000 отличаются наличием системы рециркуляции воды, что обеспечивает более стабильный температурный режим по всему объему ванны по сравнению с моделью 185000.

Аксессуары и средства измерения

Для точного соблюдения методик требуются специализированные термометры с пропиленовым наполнением:

• ASTM 19C: диапазон +49...+57°C, деление 0.1°C
• ASTM 21C: диапазон +79...+87°C, деление 0.1°C

Внешний держатель из нержавеющей стали (модель 5271) позволяет разместить до 10 цилиндров для отстаивания после завершения перемешивания.

Цифровой тахометр (модель 5273) используется для независимой проверки скорости вращения мешалок. Прибор имеет бесконтактный метод измерения, ЖК-дисплей с подсветкой и память на 40 значений (максимум, минимум, среднее). Точность измерения составляет +/- 0.05% +/- 1 знак, диапазон скоростей до 199'999 об/мин.

Расходные материалы и запасные части

Градуированные стеклянные цилиндры Pyrex® объемом 100 мл (модель 1234) являются основным расходным материалом для проведения тестов. Они обладают высокой химической стойкостью и термической стабильностью.

Запасные лопасти мешалок Гершеля (модель 5495) и датчики температуры PT100 (модели 3646 и 3168) обеспечивают долгосрочную работоспособность оборудования. Датчики PT100 класса А гарантируют точность контроля температуры, что критично для воспроизводимости результатов испытаний на водоотделяемость.

Значение испытаний для промышленности

Регулярный контроль водоотделяющих свойств позволяет предотвратить серьезные аварии в энергетике и машиностроении. Для паровых турбин наличие воды в масле может привести к разрушению подшипников скольжения. В гидравлических системах эмульгированное масло теряет свои противоизносные свойства, что вызывает быстрый износ насосов и клапанов.

Использование автоматизированных эмульгаторов Гершеля серии HE позволяет лабораториям проводить испытания с высокой степенью стандартизации, исключая влияние оператора на процесс перемешивания и обеспечивая надежные данные для принятия решений о замене или очистке масел.
