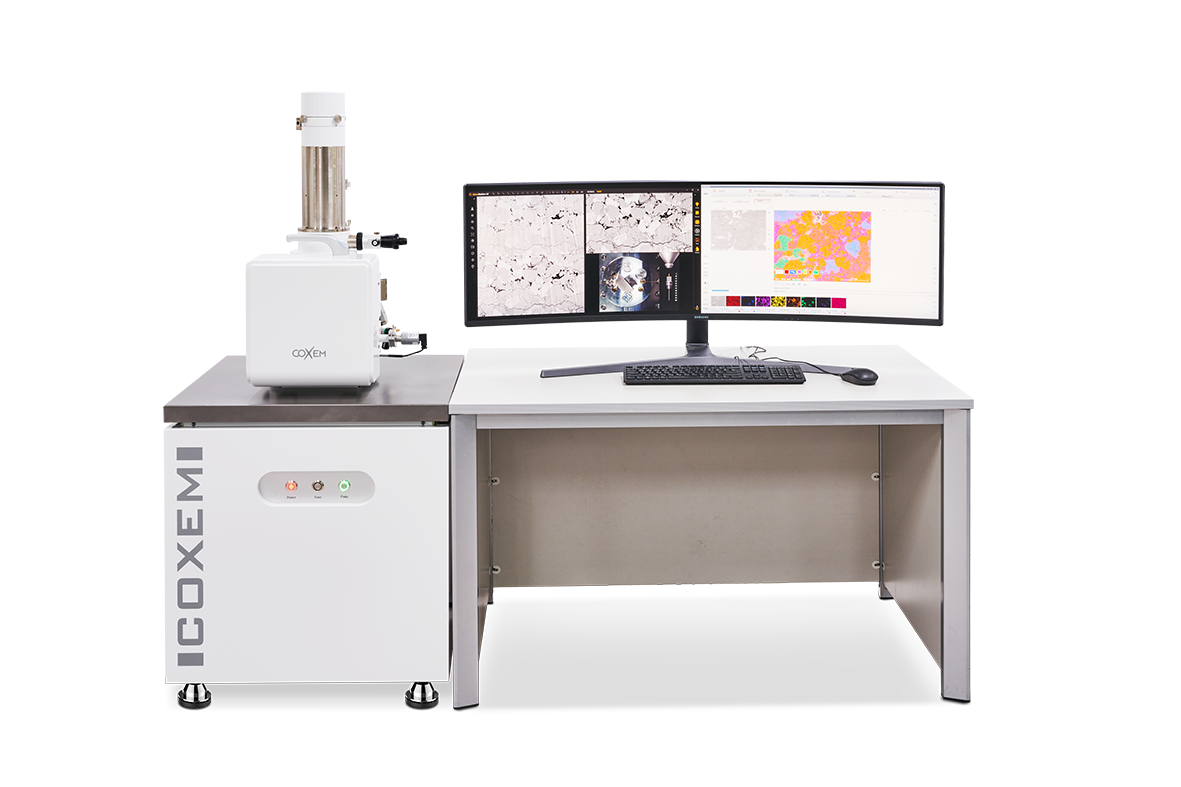

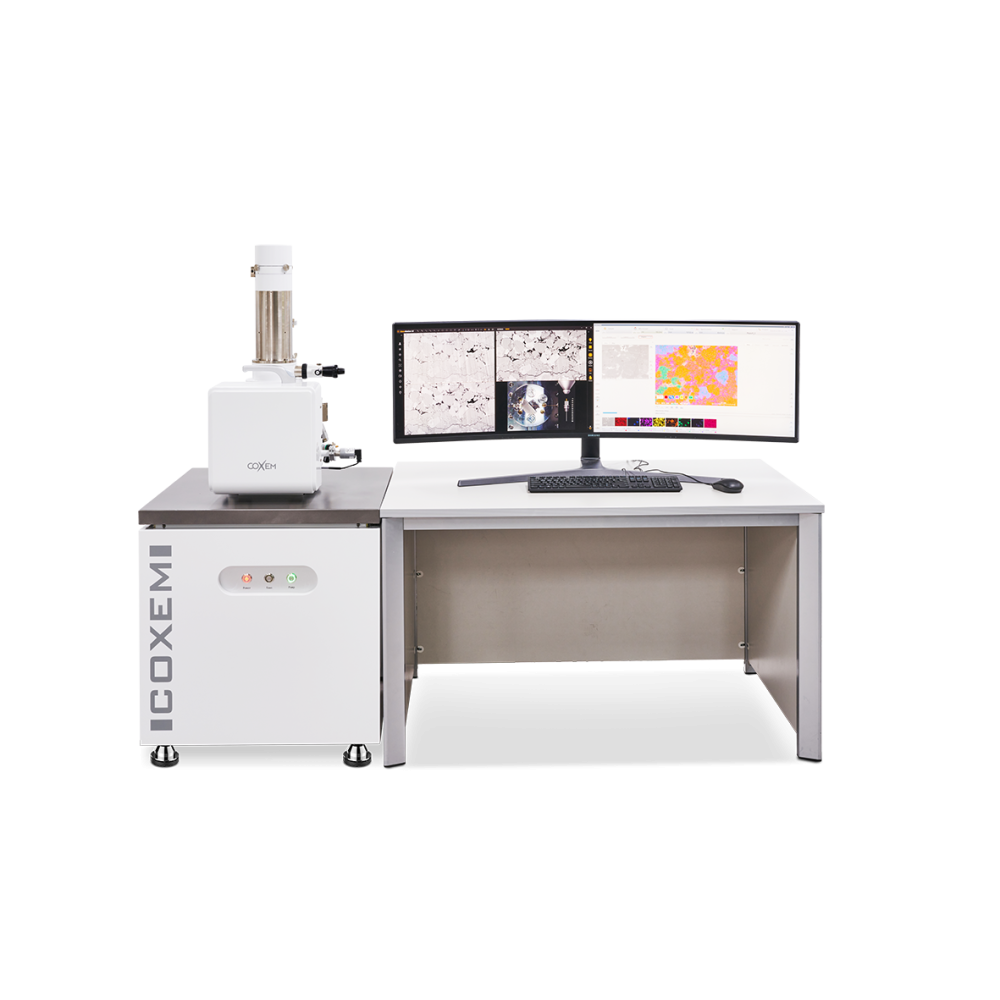

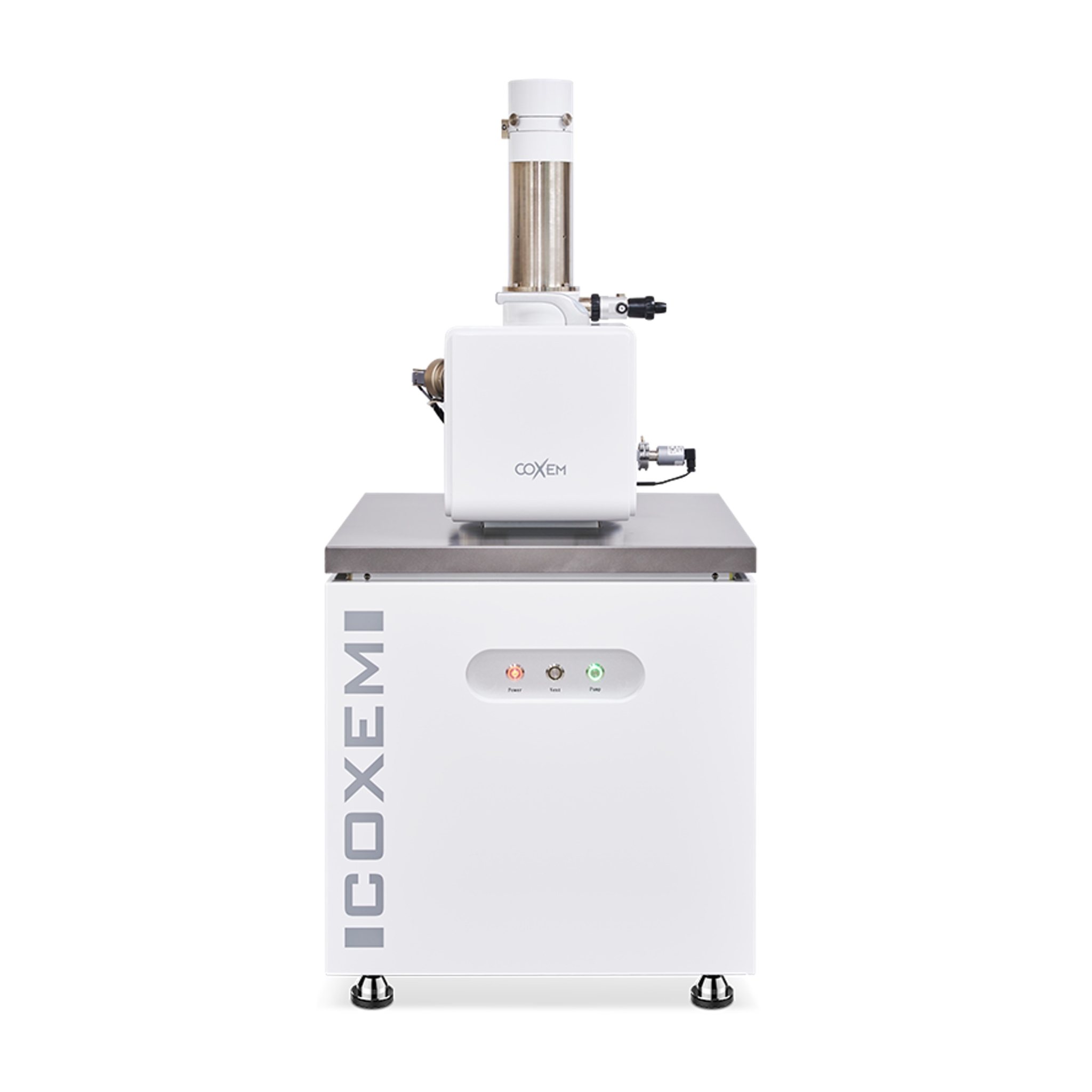

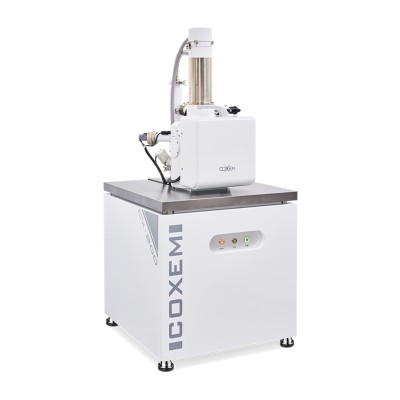

Полноразмерные сканирующие электронные микроскопы COXEM CX-200K/CX-300

Введение в серию полноформатных микроскопов COXEM CX

Серия COXEM CX представляет собой линейку классических (полноразмерных) сканирующих электронных микроскопов, разработанных для обеспечения стабильной производительности и универсальности применения. Эти приборы созданы с прицелом на задачи научно-исследовательских работ (НИР), контроля качества на производстве и глубокого промышленного анализа. Концепция серии выражается девизом «От структуры к пониманию» (From Structure to Insight), подчеркивая переход от простого получения изображений к извлечению значимых данных о материале.

Линейка включает две основные модели: базовую CX-200K и продвинутую CX-300, ориентированную на работу с большими площадями образцов. Обе модели оснащены стандартными детекторами вторичных электронов (SE) и обратноотраженных электронов (BSE), что позволяет одновременно изучать морфологию поверхности и композиционный контраст материалов. Интуитивная среда эксплуатации делает эти сложные инструменты доступными как для начинающих операторов, так и для опытных специалистов по электронной микроскопии.

Программная платформа NanoStation5 и управление процессами

Центральным элементом экосистемы CX является новое графическое интерфейсное приложение (GUI) NanoStation5. Оно обеспечивает оптимизированный рабочий процесс, объединяющий визуализацию, анализ и управление данными. Ключевые преимущества платформы включают:

• Скорость обработки: Автоматическая настройка яркости и контраста выполняется за 1 секунду, а автофокус и ауто-стигмация работают в реальном времени.
• Тройной или четверной дисплей: Возможность одновременного просмотра нескольких видов изображений (например, SE, BSE, смешанный сигнал и карта состава) для комплексного анализа.
• Инструменты 3D-реконструкции: Технология Deep3D (Live 3D) преобразует данные BSE в трехмерные модели рельефа, позволяя визуально оценивать высоту и форму объектов.
• Самодиагностика: Встроенная система мониторинга состояния узлов прибора помогает своевременно выявлять потенциальные проблемы.

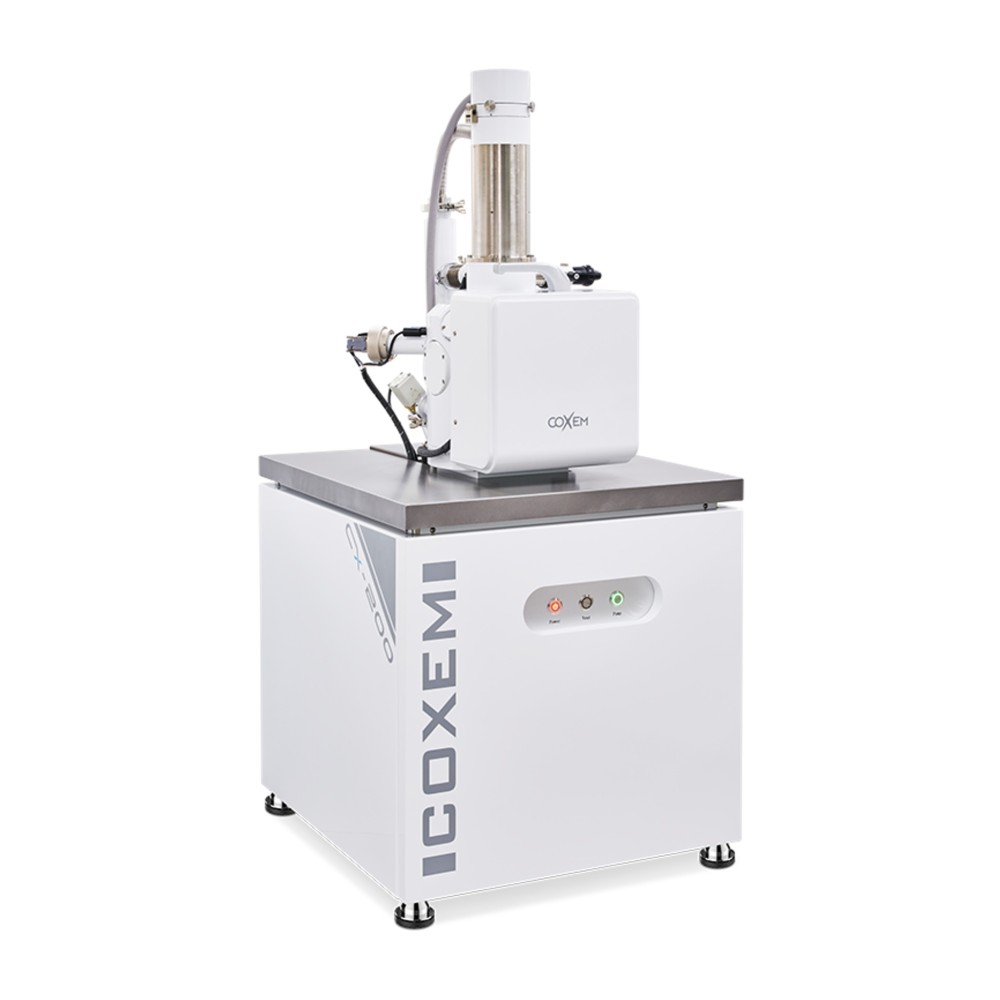

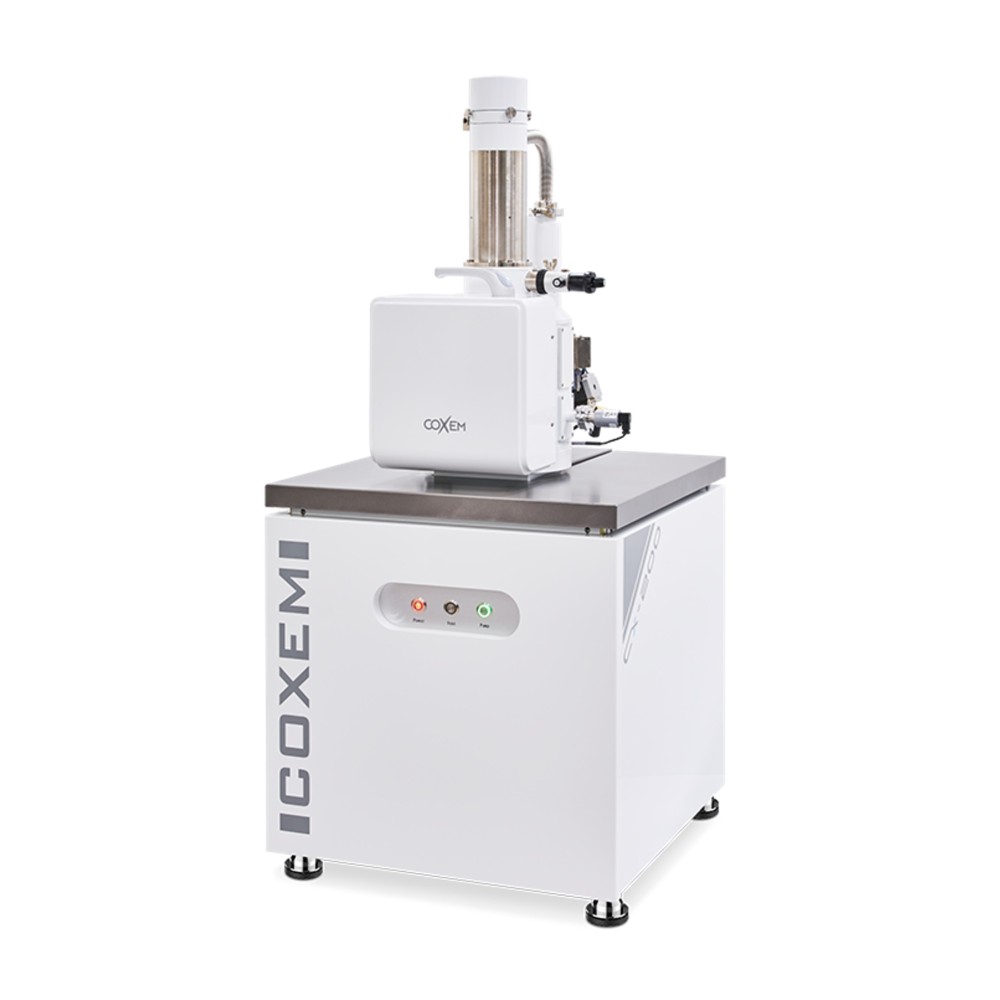

Особенности модели CX-200K: Баланс мощности и удобства

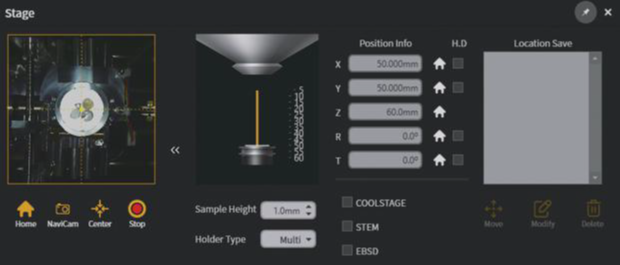

CX-200K позиционируется как мощный стандарт для большинства лабораторных задач. Прибор оснащен 5-осевым моторизованным столом, который обеспечивает плавное и точное перемещение образца. Движения контролируются через интуитивный интерфейс, где пользователь может сохранять позиции («Home», «Move»), редактировать названия зон интереса и использовать функцию остановки движения вручную.

Графическое отображение высоты стола и рабочего расстояния позволяет избежать коллизий между образцом и полюсом объектива, повышая безопасность работы. Модель поддерживает широкий набор опций, включая энергодисперсионную спектроскопию (EDS), дифракцию обратных рассеянных электронов (EBSD), модуль STEM для просвечивания и охлаждающий столик Coolstage для биологических и летучих образцов.

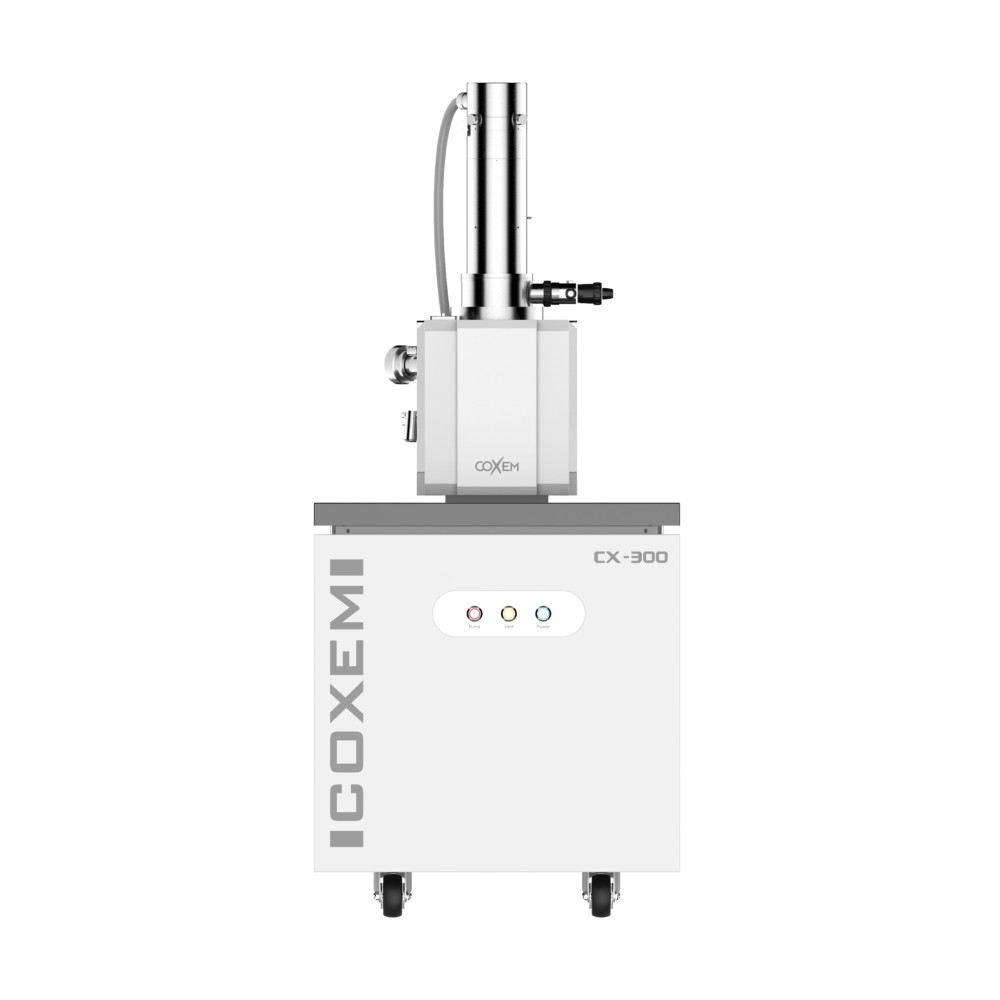

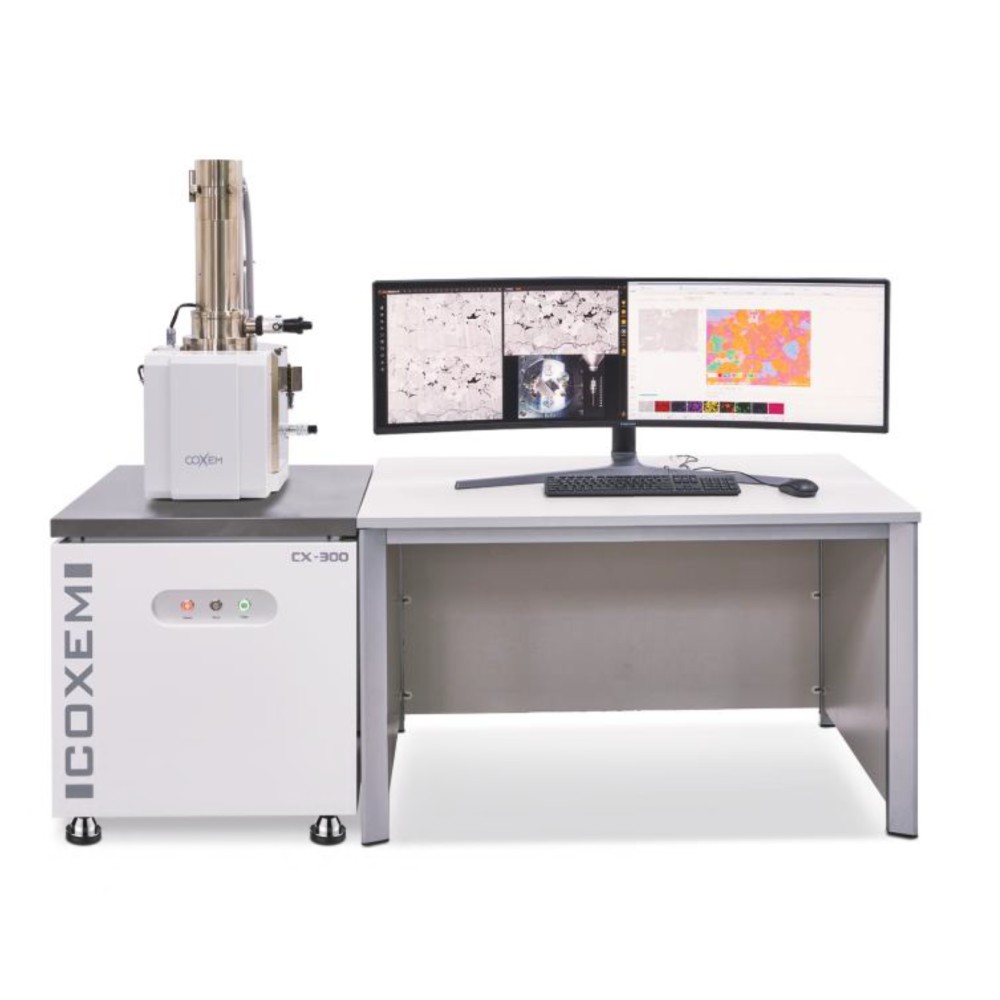

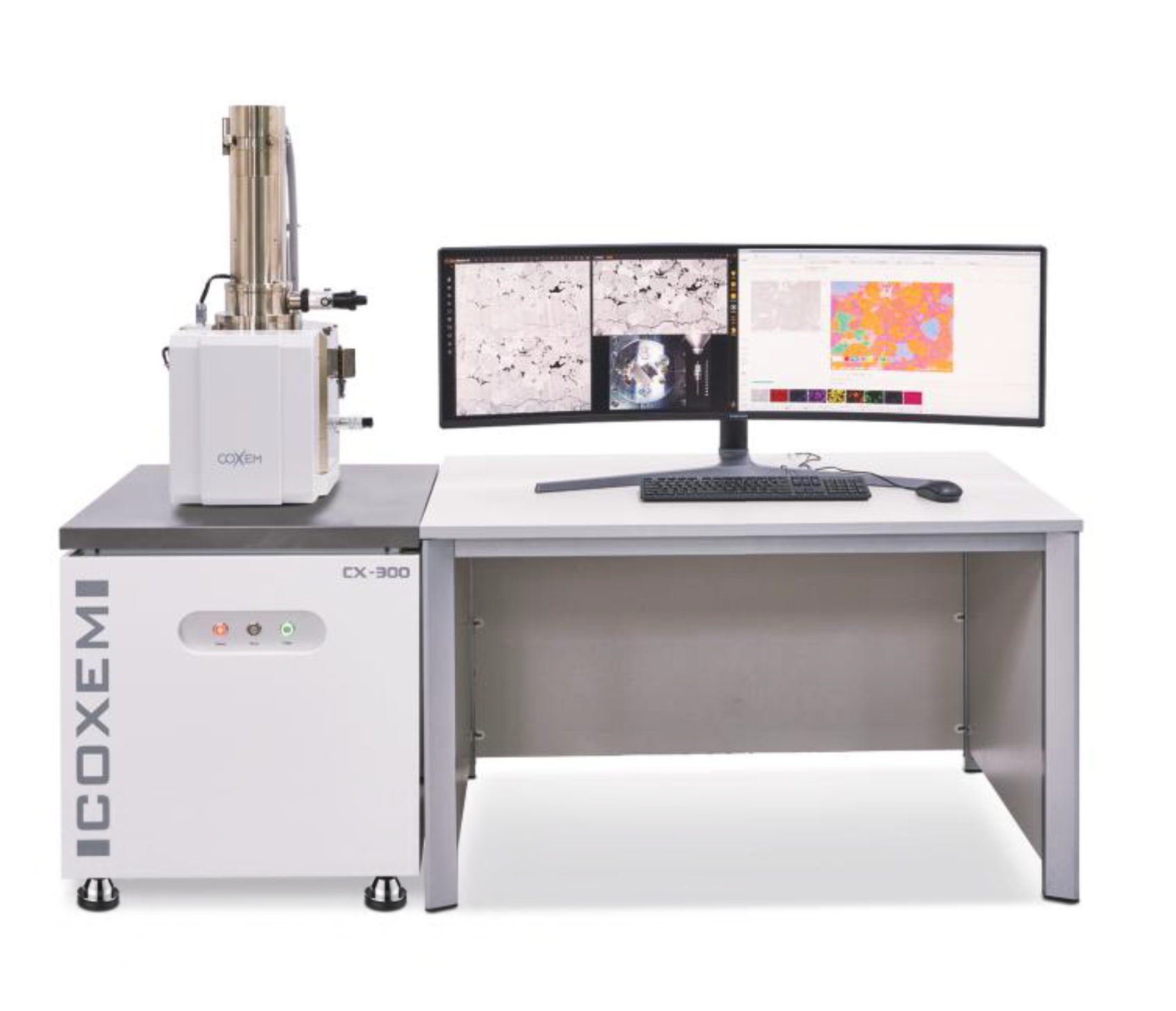

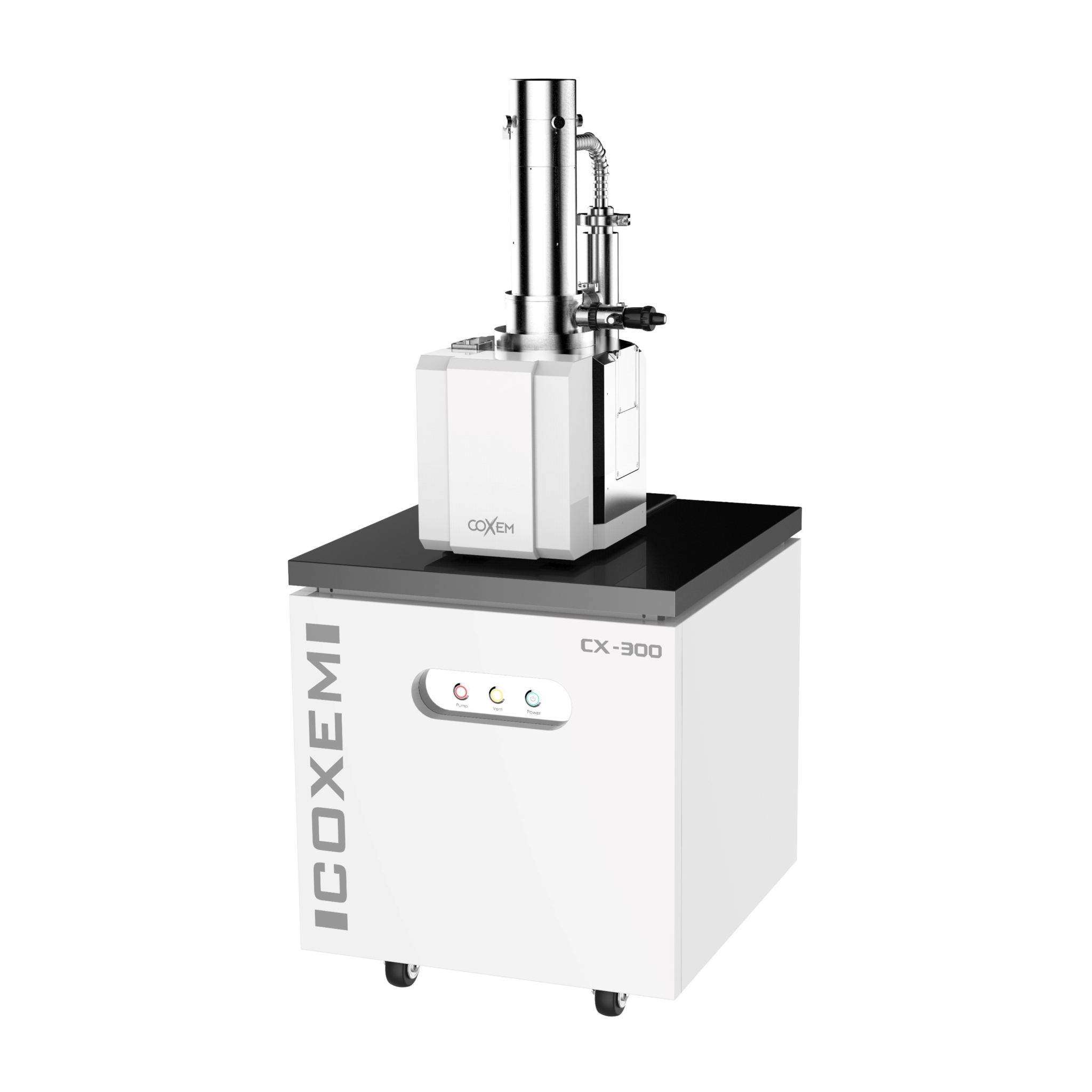

Модель CX-300: Решение для анализа больших площадей

CX-300 является эволюционным развитием серии, спроектированным специально для задач, требующих сканирования обширных территорий. Главным отличием этой модели является увеличенный ход стола по осям X и Y (до 100 мм против 60 мм у CX-200K), что критически важно для инспекции крупных деталей или мембранных фильтров.

Для навигации по большим областям используются два типа камер:

1. NaviCAM: Оптическая камера, фиксирующая реальный вид образца при загрузке, создающая карту позиций для быстрого возврата к нужному участку.
2. ChamberCAM: Камера внутри вакуумной камеры, позволяющая видеть положение образца относительно столба электрона без выхода из режима наблюдения.

Комбинация этих инструментов с функцией автоматического панорамирования (Panorama 3.0) позволяет создавать бесшовные мозаичные изображения высокого разрешения, охватывающие всю площадь интереса пользователя.

Анализ наночастиц и специализированные приложения

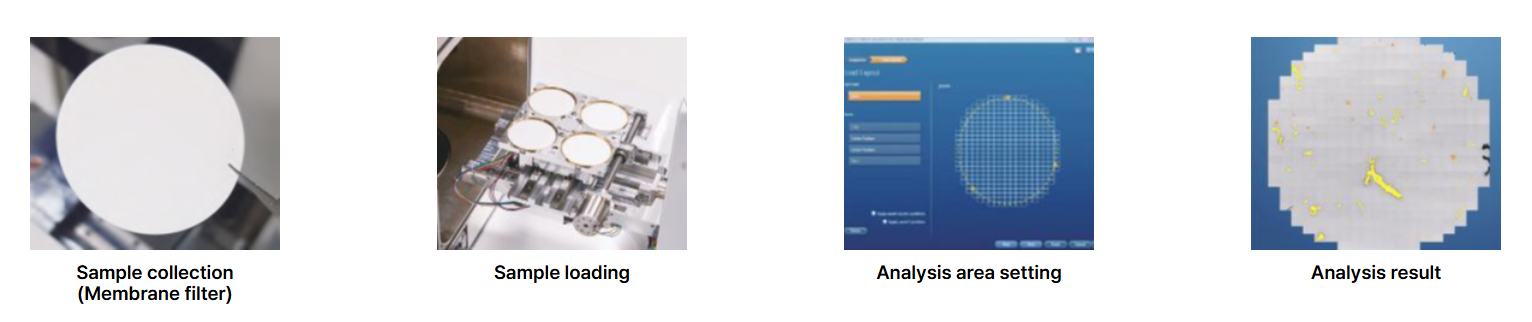

Для модели CX-300 предусмотрена специализированная конфигурация решения для анализа наночастиц (Nano Particle Analyzer). Этот модуль систематически классифицирует частицы по размеру, распределению и химическому составу на больших площадях. Процесс анализа включает следующие этапы:

• Подготовка пробы (обычно использование мембранного фильтра).
• Загрузка образца и установка области анализа.
• Автоматическое сканирование и сбор статистики.
• Генерация отчетов с результатами классификации.

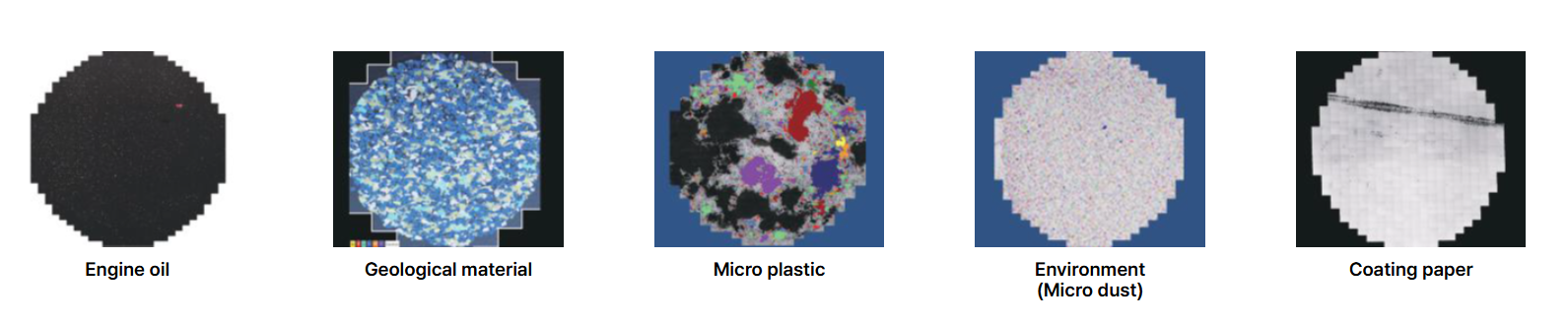

Такой подход широко применяется в следующих отраслях:

• Автомобильная промышленность: Анализ примесей и износа в моторных маслах.
• Геология и горнодобыча: Изучение минерального состава пород.
• Экология: Детектирование микропластика и микроскопической пыли в окружающей среде.
• Покрытия и бумага: Контроль равномерности нанесения покрытий и структуры волокон.

Режимы вакуума и работа с непроводящими материалами

Обе модели поддерживают несколько режимов вакуума, адаптированных под разные типы образцов:

• HV (High Vacuum): Высокий вакуум для максимального разрешения и стабильности сигнала проводящих образцов.
• LV (Low Vacuum, 20 Па): Режим низкого вакуума для подавления зарядки непроводящих поверхностей без необходимости напыления металла.
• VP (Variable Pressure, 10/20/30 Па): Переменное давление для еще более гибкой настройки условий съемки деликатных биологических или полимерных образцов.

Наличие модуля защиты от воздуха (Air-protection module) и возможность установки диафрагменного или спирального насоса (Scroll pump) обеспечивают надежность вакуумной системы, состоящей из турбомолекулярного насоса (80 л/с) и ротационного форвакуумного насоса (100 л/мин).

Технические характеристики серии CX

Серия CX отличается высоким пространственным разрешением менее 3 нм и диапазоном увеличения от 9x до 500 000x. Ускоряющее напряжение регулируется в пределах 1–30 кВ с шагом 1 кВ. Источник электронов — вольфрамовая нить (Tungsten Filament), обеспечивающая долговечность и экономичность эксплуатации.

* Доступно как опция.

Соответствие международным стандартам и нормативам РФ/РБ

Использование оборудования такого класса требует соблюдения строгих требований безопасности и метрологии. Ниже приведены ключевые стандарты, релевантные для эксплуатации микроскопов серии COXEM CX.

Международные стандарты (ISO/IEC)

• IEC 61010-1:2010+A1:2016 «Safety requirements for electrical equipment for measurement, control, and laboratory use». Основной стандарт безопасности для лабораторного электрического оборудования, включающий требования по защите от рентгеновского излучения, генерируемого при взаимодействии электронного пучка с образцом.
• ISO 13322-1:2016 «Particulate analysis — Particle size distributions — Part 1: Static light scattering methods» (применимо косвенно для методов микроскопического подсчета частиц в связке с ISO 13322-2 для динамических методов, но часто используется как база для методик SEM-анализа частиц).
• ISO 16016:2015 «Nanotechnologies — Vocabulary — Part 1: Terms relating to nanomaterials». Терминологический стандарт, необходимый для корректного описания результатов при работе с объектами размером менее 100 нм.
• ASTM E1571-19 «Standard Practice for Evaluation of Scanning Electron Microscope (SEM) Performance». Американский стандарт практики оценки характеристик SEM, часто используемый как эталон при калибровке и верификации разрешения и увеличения.

Российские ГОСТы

• ГОСТ IEC 61010-1-2014 «Оборудование электрическое для измерения, контроля и лабораторного применения. Требования безопасности». Гармонизированный с IEC стандарт, обязательный для сертификации оборудования на территории ЕАЭС.
• ГОСТ Р 8.785-2012 «ГСИ. Электронные микроскопы сканирующие. Методика поверки». Регламентирует процедуры проверки метрологических характеристик средств измерений, таких как масштаб изображения и разрешение.
• ГОСТ 12.2.007.0-75** «Изделия электротехнические. Общие требования безопасности». Базовый советский/российский стандарт по электробезопасности.
• СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)». Документ, устанавливающий пределы дозы облучения персонала, работающего с источниками ионизирующего излучения (включая тормозное рентгеновское излучение в SEM).

Стандарты Республики Беларусь (СТБ)

• СТБ IEC 61010-1-2015 «Оборудование электрическое для измерения, контроля и лабораторного применения. Требования безопасности». Национальный аналог международного стандарта, применяемый при оценке соответствия оборудования требованиям ТР ТС.
• ТР ТС 004/2011 «О безопасности низковольтного оборудования». Технический регламент Таможенного союза, определяющий требования к изоляции, заземлению и устойчивости к механическим воздействиям.
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Гарантирует, что работа мощного электронного оборудования не создает помех для других устройств лаборатории и само защищено от внешних помех.

Полноразмерные сканирующие электронные микроскопы COXEM CX-200K и CX-300 предлагают профессиональное решение для широкого спектра задач, от фундаментальных исследований до рутинного контроля качества. Благодаря высокому разрешению (<3 нм), гибким режимам вакуума и мощному программному обеспечению NanoStation5, эти приборы позволяют получать достоверные данные о структуре и составе материалов. Специализация модели CX-300 на анализе больших площадей и автоматизированной классификации наночастиц делает ее незаменимым инструментом в экологии, геологии и промышленности масел, тогда как CX-200K остается оптимальным выбором для общих исследовательских целей с возможностью расширения функционала через модули EBSD и STEM.
