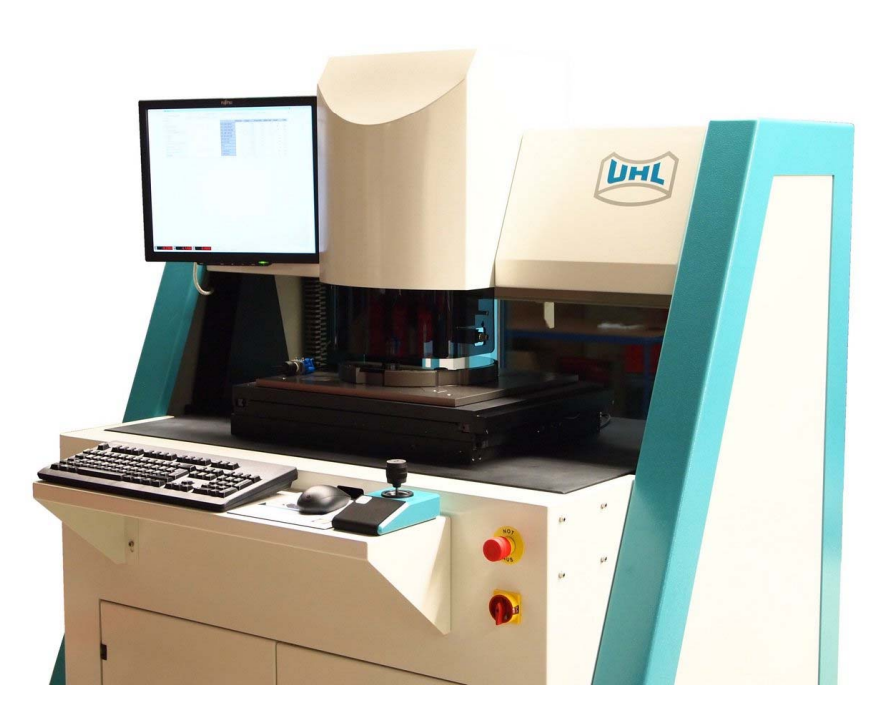

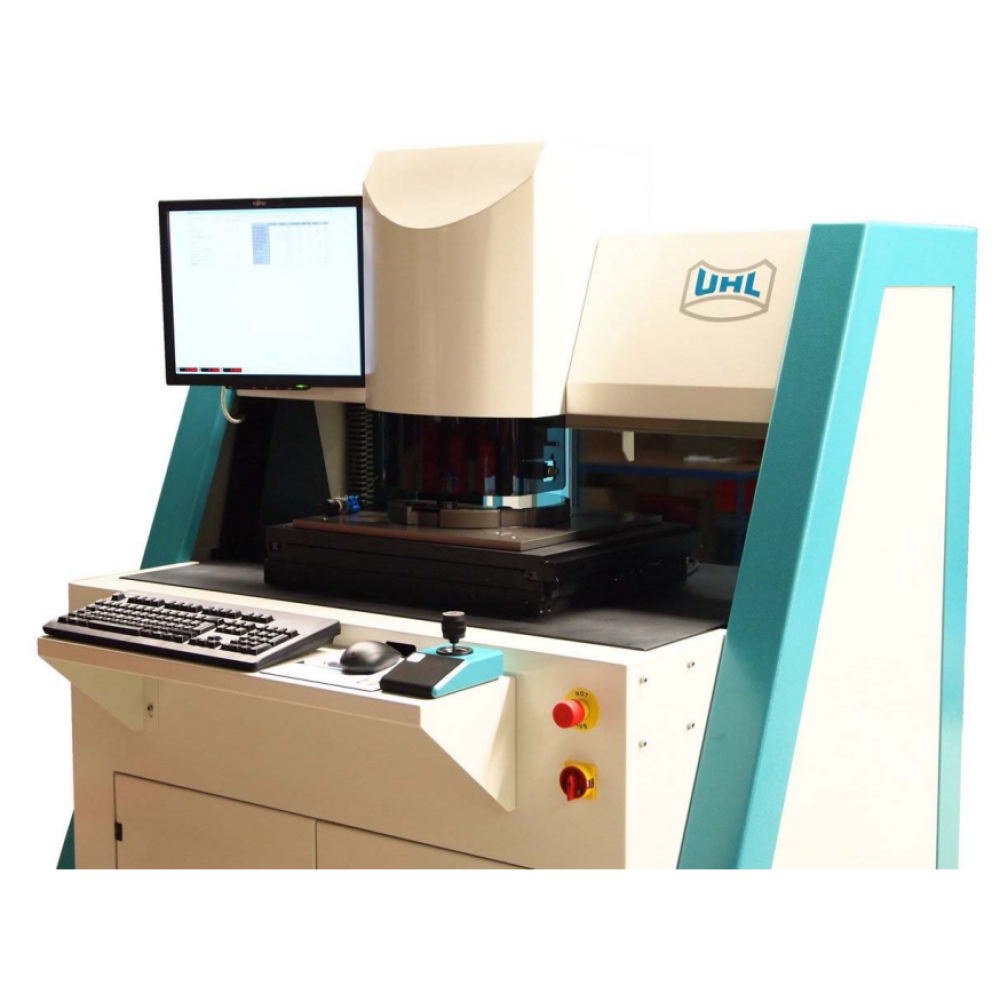

Оптическая измерительная система UHL MS5

Оптическая измерительная система UHL MS5: высокоточное решение для современных метрологических задач

В условиях высоких требований к точности и воспроизводимости измерений на производстве и в лабораториях всё большую популярность приобретают модульные оптические измерительные системы. Одним из лидеров в этой категории является измерительная система UHL MS5 от компании Walter Uhl Technische Mikroskopie GmbH & Co. KG — немецкого производителя, известного своими инновационными решениями в области технической микроскопии и прецизионной метрологии.

Система UHL MS5 разработана на основе модульной архитектуры, что позволяет гибко настраивать оборудование под конкретные задачи клиента. Это не просто микроскоп — это полноценная измерительная платформа, способная решать широкий круг задач: от простого контроля геометрии деталей до сложных 3D-измерений с использованием современных датчиков и программного обеспечения.

Модульный подход: точность под заказ

Главное преимущество UHL MS5 — возможность индивидуальной конфигурации. Система адаптируется под ваши потребности: будь то контроль полупроводниковых пластин, топография микроструктур или серийный контроль деталей в производстве. Вы платите только за то, что действительно используете — это и есть философия Made-to-Measure Metrology.

На выбор предлагается два типа измерительных столов:

• KT9 (открытая рама) — с рабочим полем 420 × 300 мм, подходит для классических оптических измерений. Максимальная нагрузка — до 10 кг.
• GT9 (закрытая рама) — более жёсткая конструкция с диапазоном 350 × 350 мм и возможностью размещения образцов до 25 кг. Идеален для измерения 12-дюймовых кремниевых пластин, особенно при использовании двух датчиков.

Оба стола отличаются высокой плоскостностью и прямолинейностью хода. По желанию могут быть оснащены бесконтактными линейными двигателями, обеспечивающими плавное, бесшумное и износостойкое перемещение без вибраций.

Надёжная конструкция и высокая точность

База системы — прочная гранитная плита на стальной каркасной раме, полностью закрытая. Такая конструкция обеспечивает устойчивость к внешним воздействиям и гарантирует стабильность показаний на протяжении всего срока эксплуатации. Портальная конструкция в сочетании с активной системой подавления вибраций делает UHL MS5 идеальным решением для работы в условиях производственных цехов и лабораторий.

Ось Z оснащена высокоточным механизмом PT8 с ходом 200 мм, что позволяет устанавливать различные типы оптики и датчиков. Это открывает широкие возможности для интеграции:

• Классические микроскопы с моторизованным револьвером
• Зум-микроскопы
• Телесентрические измерительные тубусы
• Лазерные триангуляционные датчики
• Хроматические белосветовые датчики
• Белосветовые интерферометры

Гибкое программное обеспечение под любые задачи

Выбор ПО — ещё один элемент гибкости системы:

• OMS — простое и интуитивно понятное ПО для 2D-измерений. Подходит для лабораторий и участков, где проводится выборочный контроль или первичная инспекция образцов.
• IMS — автоматизированное программное обеспечение для серийных измерений. Обеспечивает высокую скорость и интегрируемость в производственные линии.
• QC5000 (Metronics) — профессиональное 3D-решение с поддержкой тач-пробов. Превращает UHL MS5 в полноценную координатно-измерительную машину (КИМ), способную выполнять комплексные 3D-сканирования и анализ топографии поверхности.

Технические характеристики UHL MS5

Преимущества для бизнеса

UHL MS5 — это не просто прибор, а инвестиция в качество и эффективность. Благодаря модульности вы можете начать с базовой конфигурации и по мере роста задач — расширять функционал. Это снижает первоначальные затраты и позволяет масштабировать систему по мере необходимости.

Система подходит для:

• Полупроводниковой промышленности
• Машиностроения и микрообработки
• Медицинского приборостроения
• Ювелирного производства
• Исследовательских лабораторий

UHL MS5 — это эталон современной оптической метрологии: точный, гибкий и надёжный. Благодаря модульной архитектуре, высококачественной механике и передовому программному обеспечению, он становится универсальным решением для самых взыскательных заказчиков.

Оборудование под ваши задачи — не больше, не меньше.
Свяжитесь с нами, чтобы подобрать оптимальную конфигурацию UHL MS5 именно для вашего производства или лаборатории. Получите точность, которой можно доверять.
