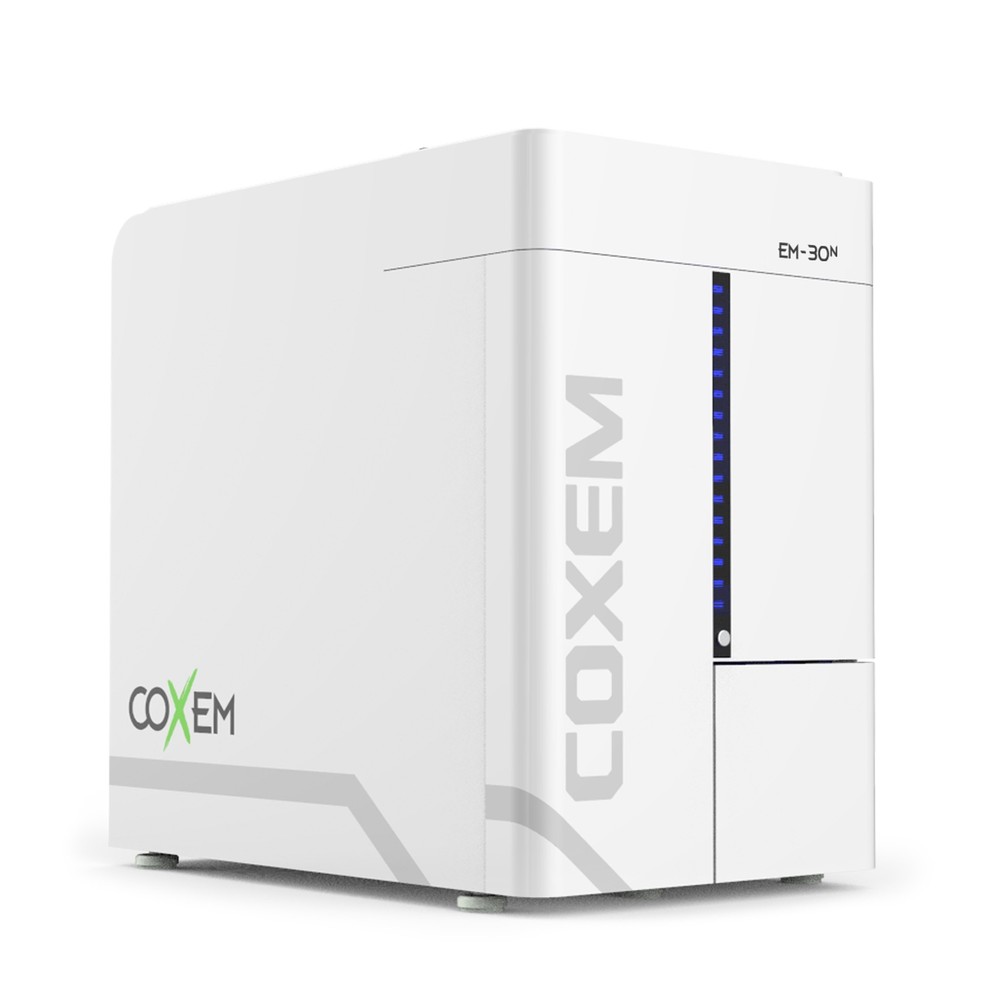

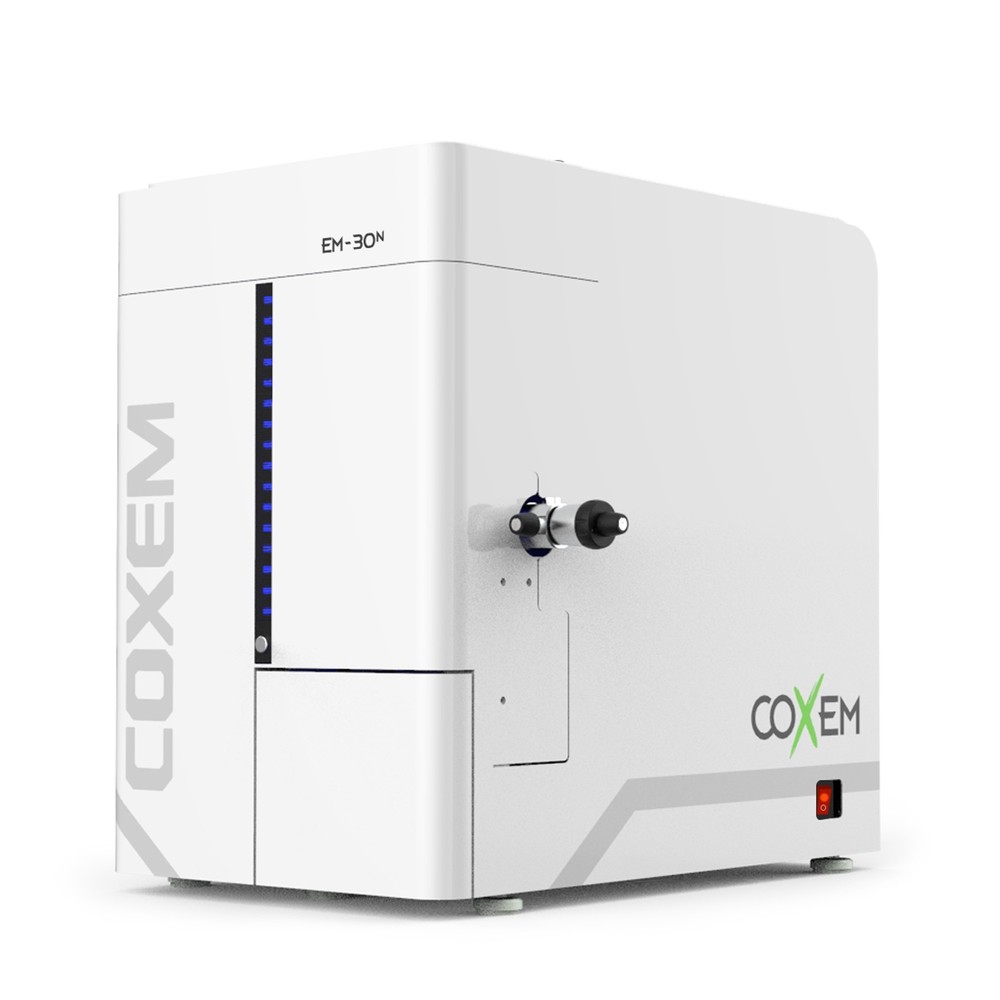

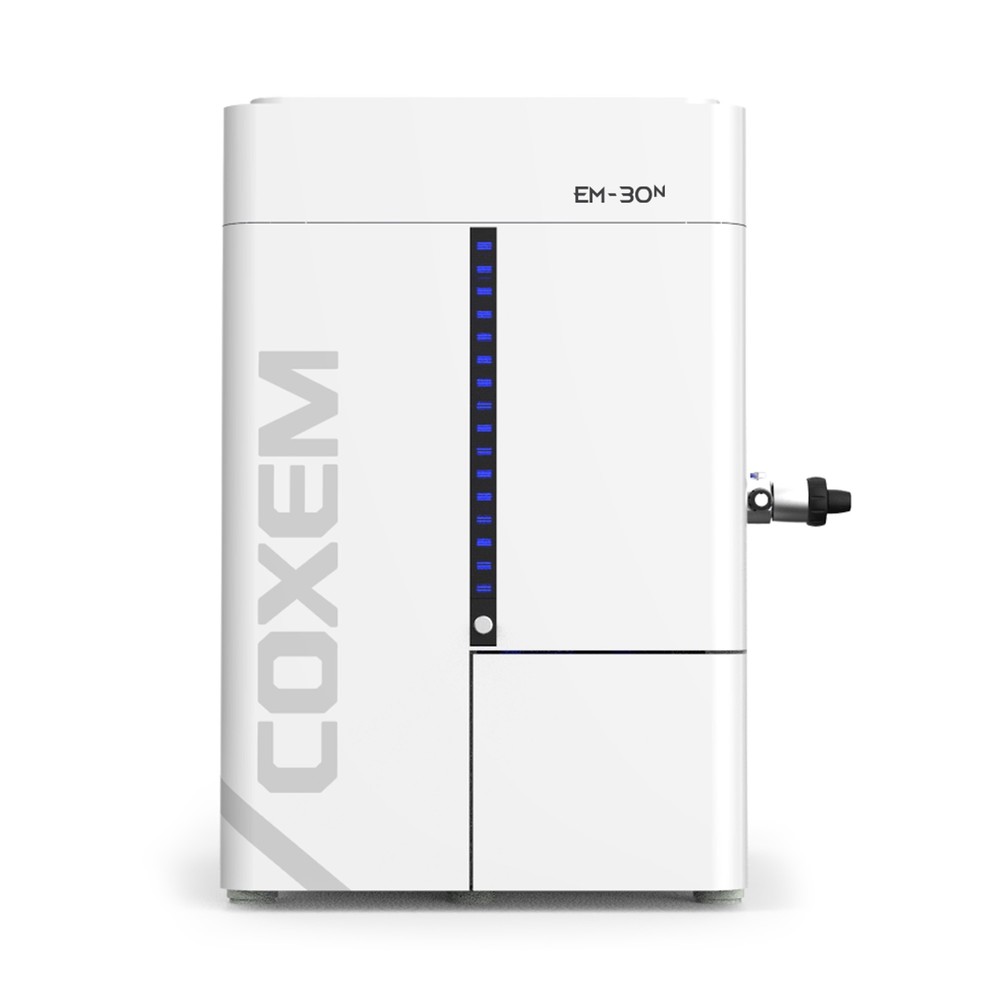

Настольный электронный микроскоп COXEM EM-30N

Модель COXEM EM-30N

COXEM EM-30N представляет собой одну из наиболее популярных моделей настольных сканирующих электронных микроскопов (Tabletop SEM), построенную на основе источника электронов с вольфрамовой нитью (Tungsten filament). Прибор сочетает в себе высокую производительность, компактные размеры и передовые технологии цифровой обработки сигналов. В отличие от многих аналогов, EM-30N стал первым в мире настольным SEM, который обеспечивает бесшовную интеграцию с системой дифракции обратных рассеянных электронов (EBSD) компактного формата, что значительно расширяет спектр решаемых задач в материаловедении и геологии.

Ключевой особенностью устройства является использование технологий 5-го поколения цифровой обработки сигналов (DSP). Это позволяет получать изображения кристальной чистоты с низким уровнем шума даже при высоких увеличениях, обеспечивая надежную основу для качественного анализа микроструктуры материалов.

Оптические характеристики и разрешение изображений

Пространственное разрешение модели EM-30N составляет менее 5 нм. Такой показатель достигается за счет тонкой настройки параметров работы электронного пучка, включая ускоряющее напряжение, рабочее расстояние и диаметр пятна фокусировки. Диапазон фотоувеличения простирается от 15x до 150 000x, что позволяет пользователю плавно переходить от общего обзора образца к детальному изучению наноструктур.

• Высокое качество при больших увеличениях: Технология DSP минимизирует артефакты и шум, сохраняя четкость контуров объектов размером в несколько нанометров.

• Гибкость настроек: Возможность регулировки напряжения в диапазоне 1–30 кВ (с шагом 1 кВ) позволяет оптимизировать контраст и глубину резкости для различных типов материалов.
• Подтвержденная эффективность: Прибор демонстрирует отличные результаты при наблюдении углеродных нанотрубок, керамических поверхностей, золотых наночастиц и структуры кремниевых пластин.

Режим низкого вакуума (LV) и работа с диэлектриками

Для исследования непроводящих образцов, таких как полимеры, ткани или керамика, в EM-30N реализован режим низкого вакуума (Low Vacuum, LV). Традиционные методы требуют нанесения проводящего покрытия (например, золота или графита), что может исказить данные о химическом составе или повредить хрупкие структуры. Режим LV позволяет получать первозданные, высококачественные изображения без необходимости предварительной металлизации образца.

Работа в режиме LV происходит при давлении около 20 Па. Ионы остаточного газа нейтрализуют накопление статического заряда на поверхности образца, предотвращая эффект «зарядки» (charging effect), который обычно приводит к появлению ярких пятен или искажению геометрии изображения. Это делает процесс подготовки проб быстрее и безопаснее для исследуемого материала.

Программное обеспечение NanoStation и навигация по образцу

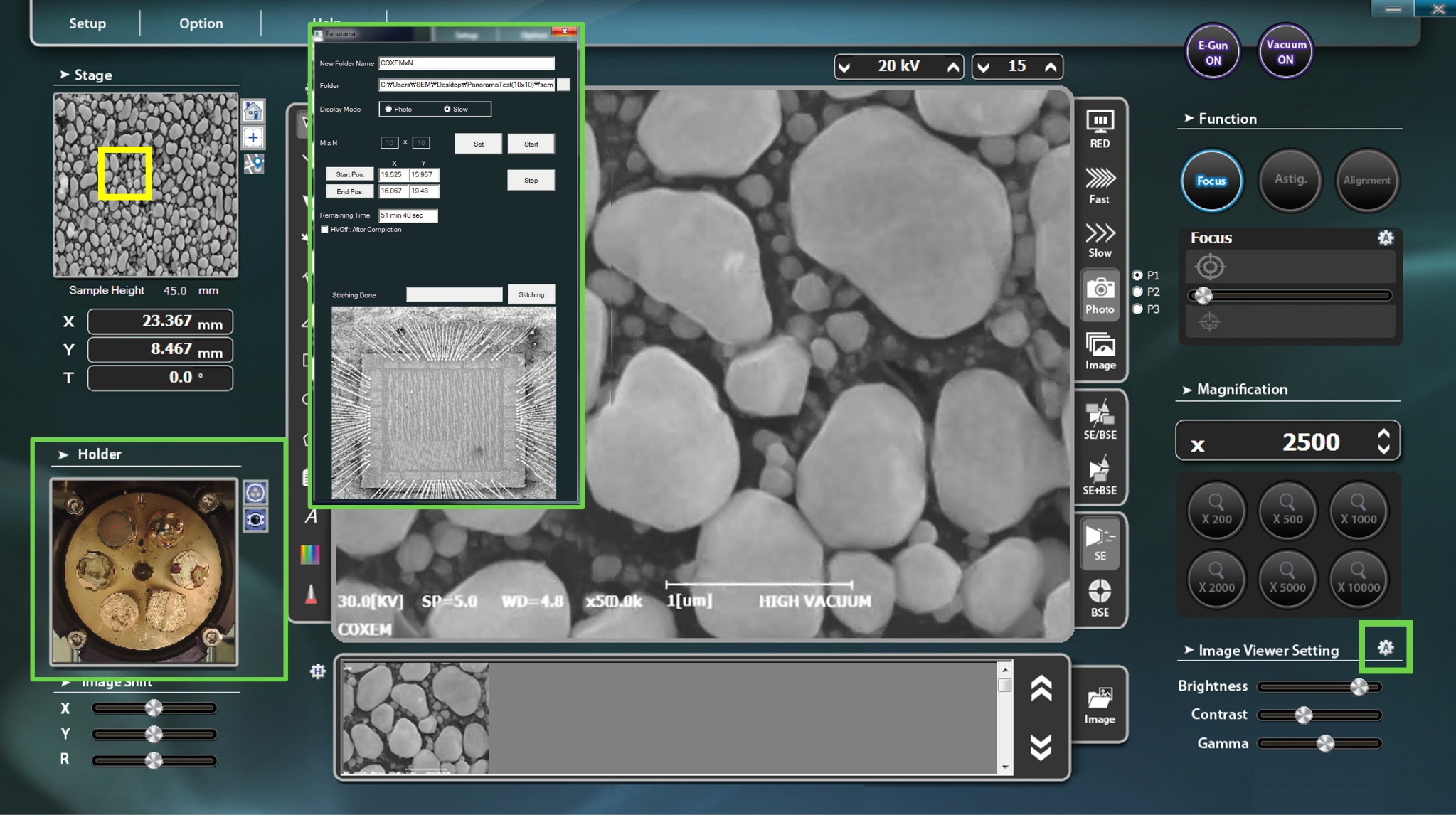

Управление микроскопом осуществляется через интуитивно понятный интерфейс NanoStation. Система предлагает уникальный подход к навигации, известный как Duplex Navi, который объединяет три уровня представления данных для точного позиционирования области интереса (ROI):

1. Макро-уровень (CCD NaviCam / Карта держателя): Позволяет быстро перемещаться между разными образцами или крупными зонами одного образца, используя встроенную оптическую камеру или карту положения.
2. Микро-уровень (MiniMap): Отображает изображение с малым увеличением и индикатором поля зрения (FOV), помогая ориентироваться внутри конкретного участка образца.
3. Нано-уровень (Nano view): Обеспечивает движение с точностью до нанометра путем кликов мышью прямо на изображении высокого разрешения или использования контроллеров смещения изображения (Image Shift controls) для идеального центрирования деталей.

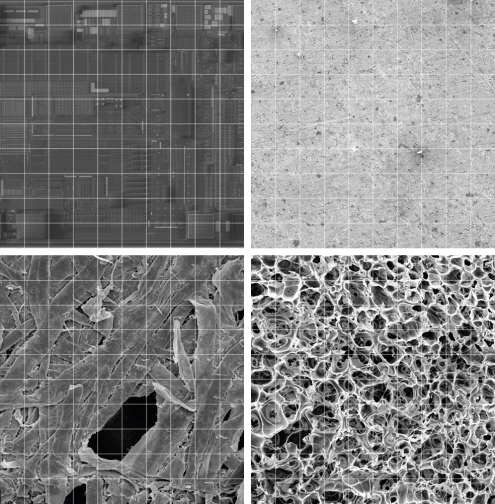

Дополнительно система поддерживает автоматическую настройку яркости и контраста всего за 1 секунду, а также функцию Panorama Shot. Панорамная съемка позволяет создавать мозаичные изображения очень большой площади с высоким разрешением, что критически важно для анализа неоднородных материалов или поиска дефектов на крупных поверхностях.

Инструменты анализа: Dual Display и Line Profile

Для всестороннего изучения морфологии и состава образцов в EM-30N предусмотрены специализированные инструменты визуализации:

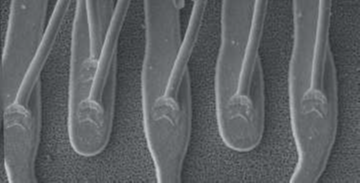

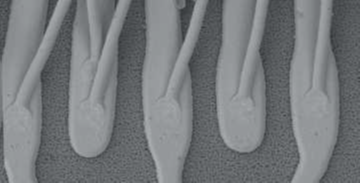

• Dual Display Mode: Одновременный вывод изображений вторичных электронов (SE) и обратноотраженных электронов (BSE) в одном окне. SE показывает топографию поверхности, а BSE отражает различия в среднем атомном номере элементов (химический контраст).

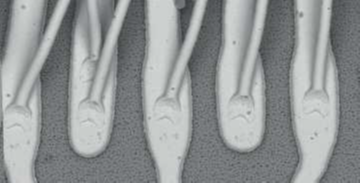

• Signal Mixing Mode: Комбинирование сигналов SE и BSE в единое цветное или полутоновое изображение. Это дает мгновенный доступ к информации о форме и химическом составе одновременно, упрощая интерпретацию сложных структур.
• Line Profile Tool: Инструмент профилирования линии позволяет измерять ширину, высоту и расстояния между элементами с наносекундной точностью. Данные представляются в виде графиков интенсивности сигнала вдоль выбранной линии, что незаменимо для метрологических задач.

Технические параметры и конструктивные особенности

Конструкция прибора рассчитана на удобство эксплуатации в условиях ограниченного пространства лаборатории. Габаритные размеры составляют 400×630×600 мм, а вес — 95 кг. Вакуумная система состоит из турбомолекулярного насоса (производительность 80 л/с) и ротационного форвакуумного насоса (100 л/мин), обеспечивающих быстрое достижение рабочего давления.

Международные стандарты и нормативная база РФ и РБ

При использовании оборудования класса COXEM EM-30N в научных и промышленных целях необходимо учитывать соответствие требованиям стандартов безопасности и методов измерений. Ниже приведены релевантные документы, регламентирующие эксплуатацию лабораторного электротехнического оборудования и методы микроскопического анализа.

Российские ГОСТы

• ГОСТ IEC 61010-1-2014 «Оборудование электрическое для измерения, контроля и лабораторного применения. Требования безопасности». Определяет общие требования к защите персонала от поражения электрическим током, механических травм и опасностей, связанных с использованием рентгеновского излучения (которое генерируется в SEM при торможении электронов).
• ГОСТ Р 8.785-2012 «ГСИ. Электронные микроскопы сканирующие. Методика поверки». Устанавливает порядок проверки метрологических характеристик средств измерений, включая разрешение и увеличение.
• ГОСТ ISO 13322-1:2016 «Частицы тонкодисперсные. Методы определения характеристик частиц. Часть 1. Определение распределения частиц по размерам методами микроскопии». Регулирует методики получения статистически значимых данных о размерах частиц с помощью изображений SEM.
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Содержит требования к заземлению и питанию высокоточного лабораторного оборудования.

Стандарты Республики Беларусь (СТБ)

• СТБ IEC 61010-1-2015 «Оборудование электрическое для измерения, контроля и лабораторного применения. Требования безопасности». Национальный идентичный стандарт, гармонизированный с международными требованиями IEC.
• СТБ ISO 13322-1-2017 «Частицы тонкодисперсные. Методы определения характеристик частиц. Часть 1. Определение распределения частиц по размерам методами микроскопии». Аналог российского и международного стандарта, обязательный для применения в системе госстандартизации РБ.
• ТР ТС 004/2011 «О безопасности низковольтного оборудования». Технический регламент Таможенного союза, распространяющийся на оборудование, подключаемое к сети питания.

Международные стандарты (ISO/IEC)

• ISO 16016:2015 «Nanotechnologies — Vocabulary — Part 1: Terms relating to nanomaterials». Важный справочник для корректной терминологии при работе с объектами меньше 100 нм.
• IEC 62301:2011 «Household electrical appliances — Measurement of standby power». Хотя применим к бытовой технике, принципы энергоэффективности и учета потребления в режимах ожидания часто экстраполируются на современное лабораторное оборудование для снижения эксплуатационных расходов.
• ISO 9001:2015 «Systems for quality management». Стандарт системы менеджмента качества, которому соответствует производство COXEM, гарантируя стабильность характеристик каждой единицы продукции.

COXEM EM-30N является универсальным решением для лабораторий, нуждающихся в надежном инструменте для микроанализа. Сочетание вольфрамового источника с современной цифровой обработкой сигнала, поддержкой режима низкого вакуума и уникальной возможностью интеграции компактной EBSD-системы выделяет эту модель среди конкурентов. Интуитивное управление через NanoStation, наличие функций панорамной съемки и профилирования линий делают процесс исследования быстрым и информативным, позволяя получать данные высокого качества без сложной подготовки образцов.
