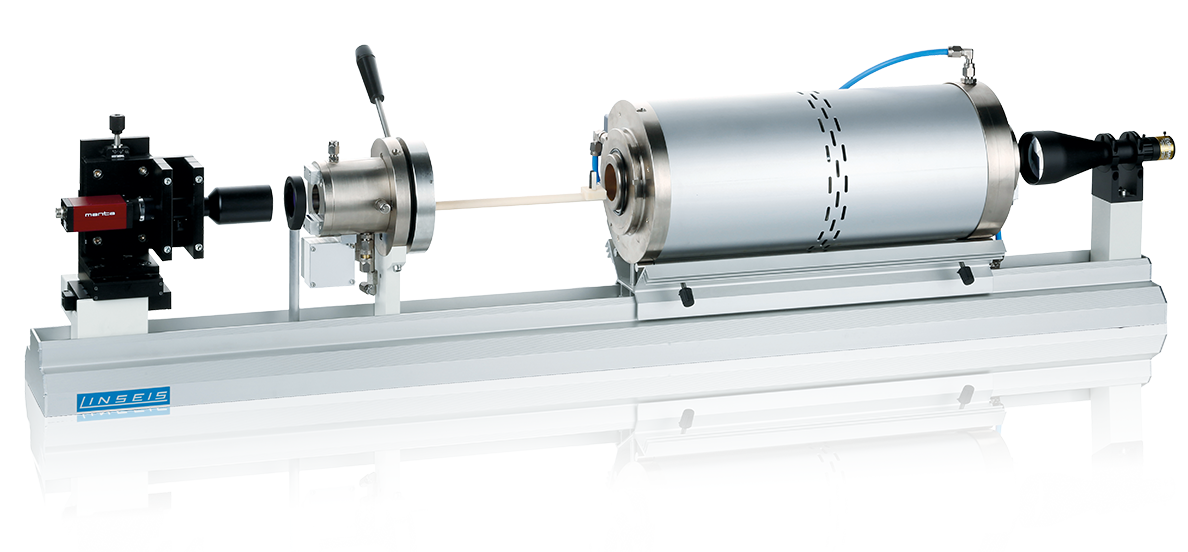

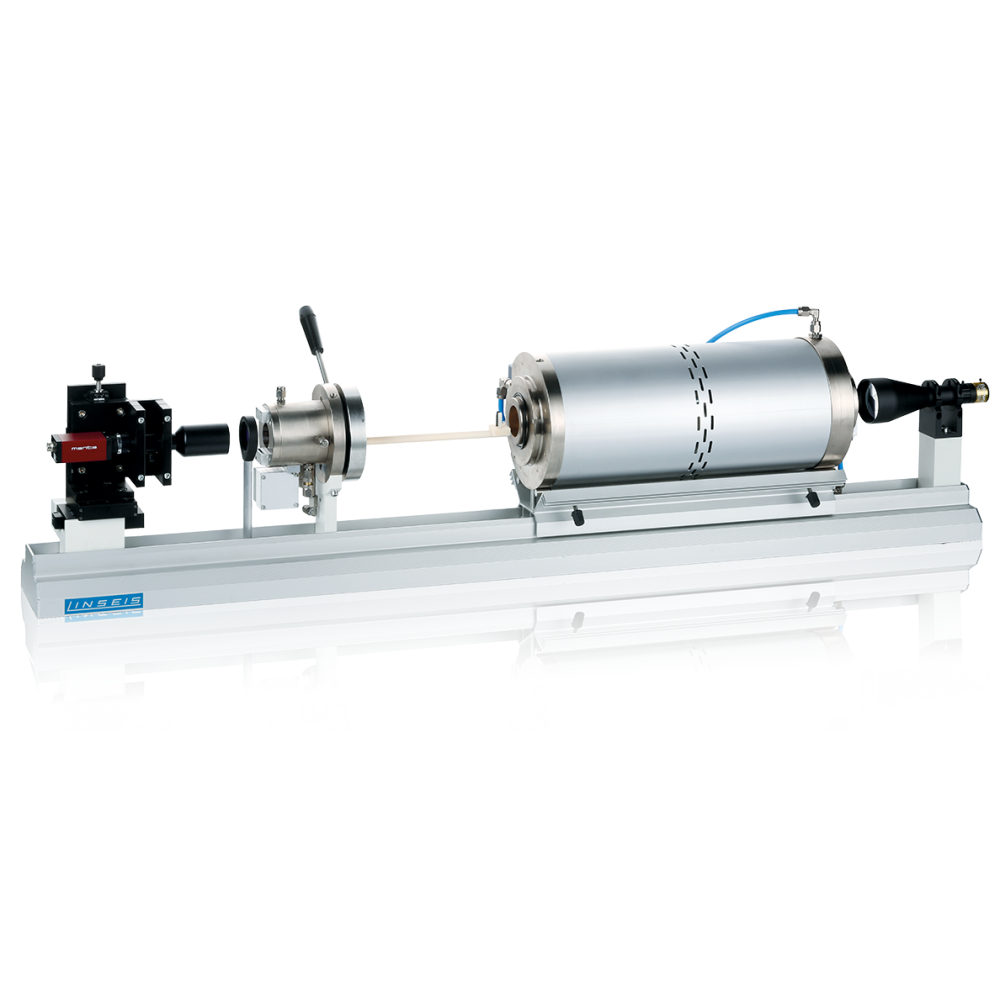

Нагревательный микроскоп DIL L74 HM

Linseis DIL L74 HM — передовой нагревательный микроскоп для комплексных термооптических исследований

Современные материалы требуют точных и надежных методов анализа при высоких температурах. Прибор Linseis DIL L74 HM — это высокотехнологичный нагревательный микроскоп, разработанный для детального изучения термооптических и термомеханических свойств материалов в реальном времени. Устройство объединяет функции оптического микроскопа и дилатометра, обеспечивая бесконтактное измерение изменений формы, объема и структуры образцов при нагреве и охлаждении. Это делает его незаменимым инструментом в научных лабораториях, а также на предприятиях, занимающихся производством керамики, стекла, сплавов, флюсов, припоев и других высокотемпературных материалов.

Широкий диапазон температур и гибкость по атмосфере

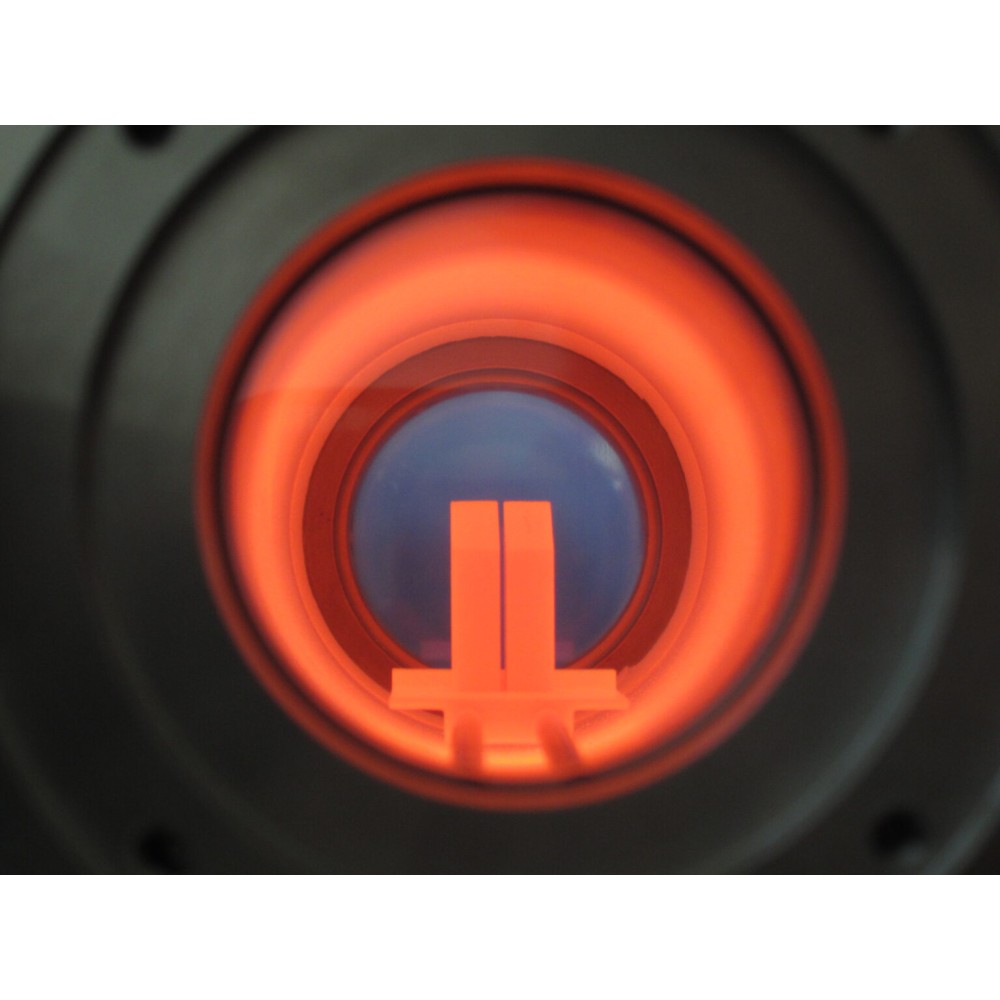

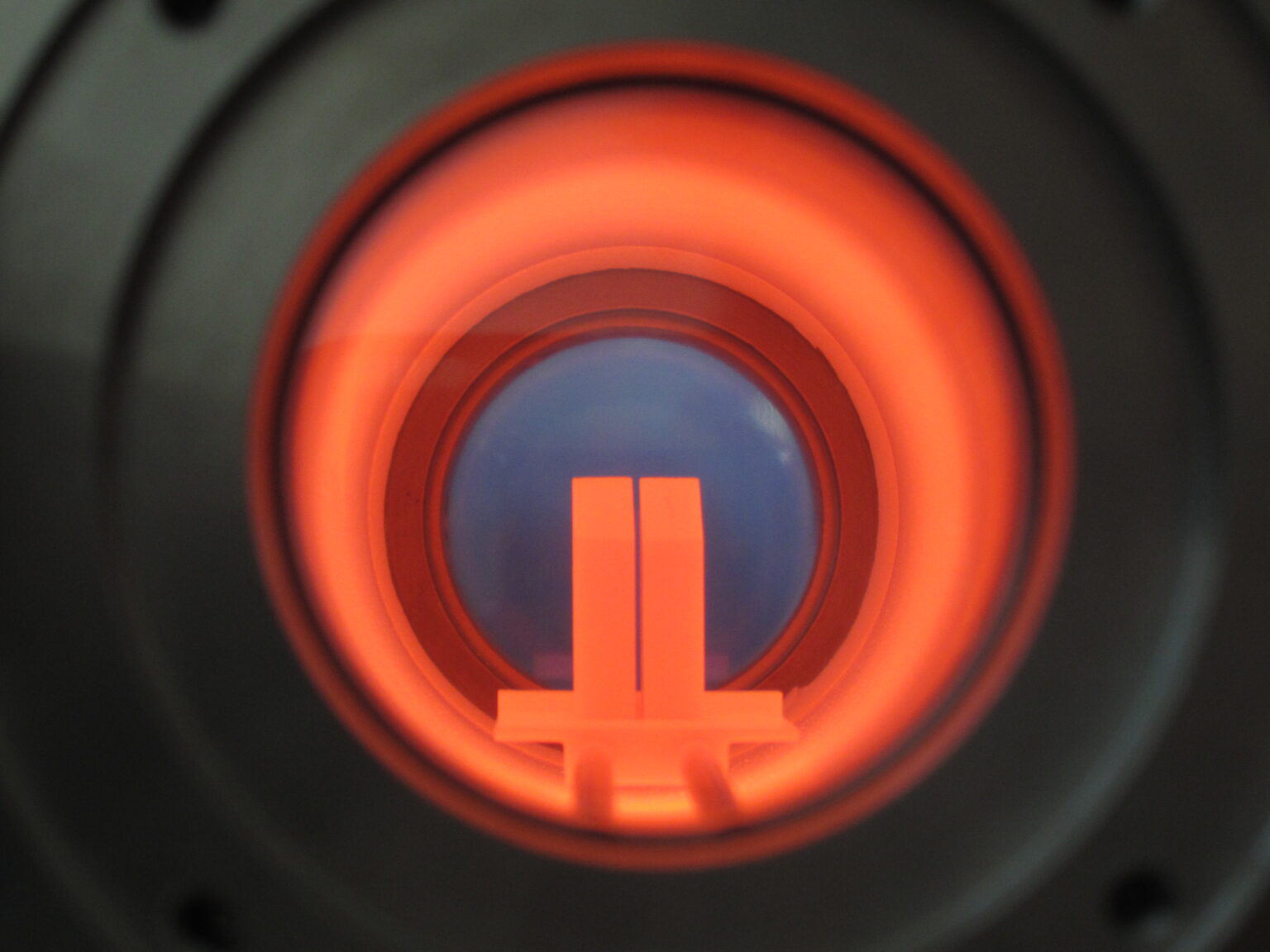

Одним из ключевых преимуществ DIL L74 HM является его исключительный температурный диапазон: от -100°C до 2000°C. Это позволяет проводить исследования как при криогенных, так и при экстремально высоких температурах. Нагревательная печь прибора герметична и может работать в вакууме до 10⁻⁵ мбар, что достигается за счёт турбомолекулярного насоса. Благодаря этому пользователь может легко создавать инертные, восстановительные или окислительные атмосферы на всём диапазоне температур, что критически важно для анализа реакционноспособных материалов, таких как зола угля, биозола, шлаки и керамика.

Высокоточная оптическая система и бесконтактные измерения

Прибор оснащён высокоразрешающей цветной камерой и полностью автоматизированной системой фокусировки, что обеспечивает чёткое изображение образца на протяжении всего эксперимента. Поле зрения составляет 10 × 14 мм², а точность измерений — до 1 мкм. Такая точность позволяет фиксировать даже минимальные изменения формы, размеров и структуры образца. Благодаря бесконтактному принципу измерения исключается влияние механических воздействий, что особенно важно при работе с хрупкими или вязкотекучими материалами.

Оптическая система поддерживает использование поляризованного освещения, что значительно повышает качество изображений и позволяет проводить детальный анализ микроструктурных изменений. Дополнительно доступны оптические пакеты для улучшения измерений коэффициента теплового расширения (КТР) и микроскопии, которые могут быть установлены отдельно или в комбинации.

Автоматизированное ПО для точного анализа

Центральным элементом системы является мощное программное обеспечение Linseis, разработанное на базе операционной системы Microsoft® Windows®. Оно обеспечивает полный контроль над процессом измерения: от настройки параметров нагрева до автоматической обработки видео и фотоизображений. Программа позволяет в реальном времени записывать видео и делать снимки, что даёт возможность визуально отслеживать процессы плавления, спекания, изменения формы и смачивания.

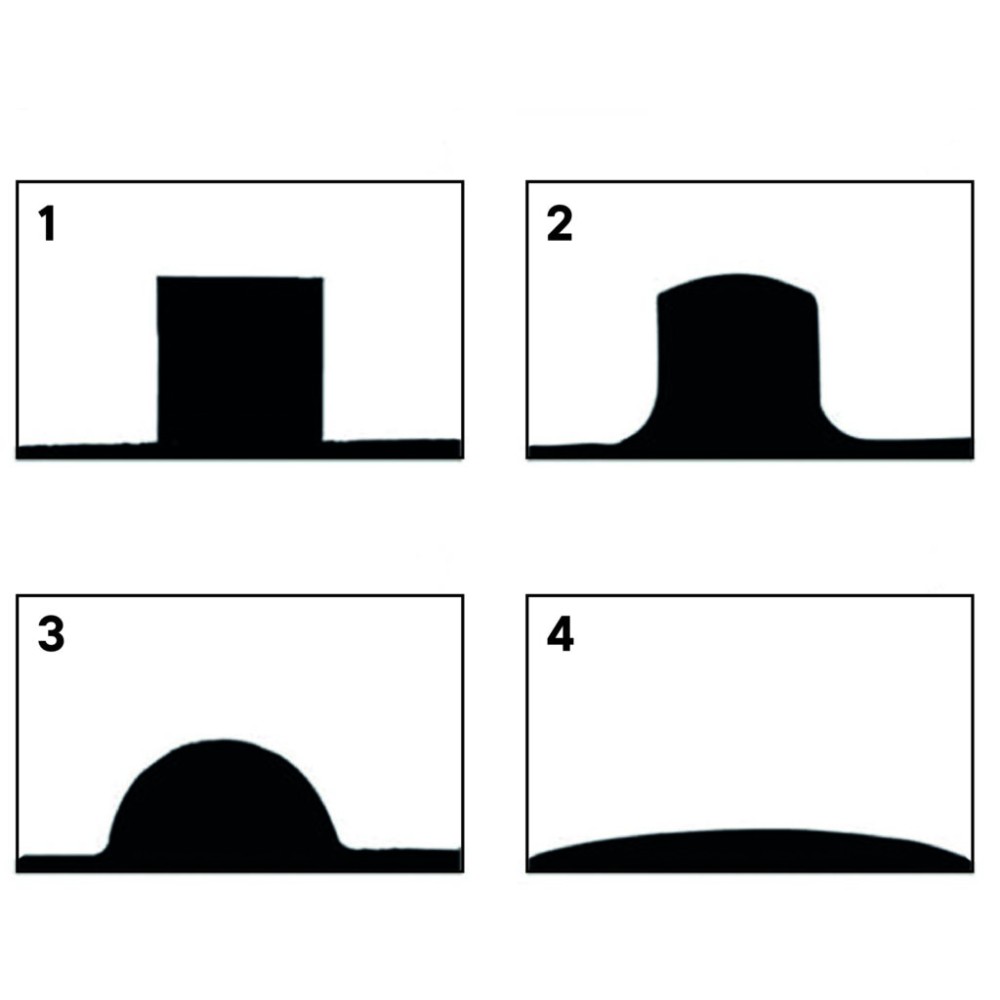

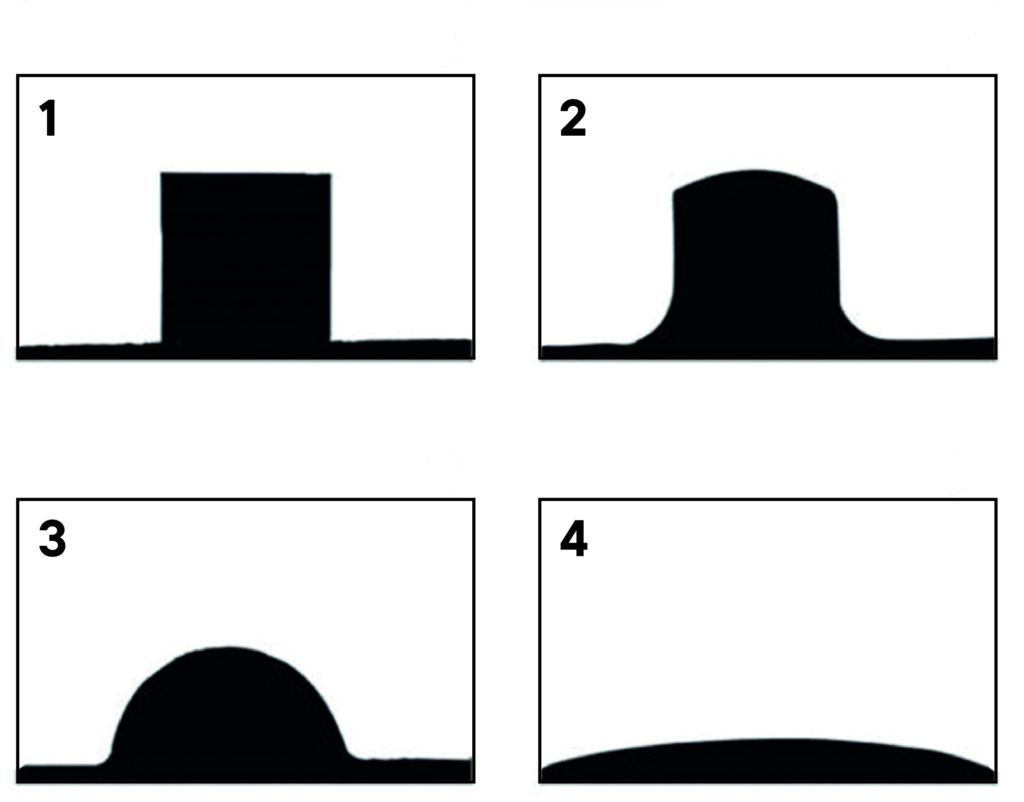

Особое внимание уделено автоматической оценке ключевых температурных точек в соответствии с международными стандартами, такими как DIN 51730, ISO 540, CEN/TS 15404, ASTM D1857 и BS 1016. Система автоматически определяет:

• Температуру размягчения (когда края образца становятся округлыми),
• Сферическую точку (образец принимает форму шара),
• Полусферическую точку (высота — половина диаметра),
• Температуру расплавления (образец становится почти жидким).

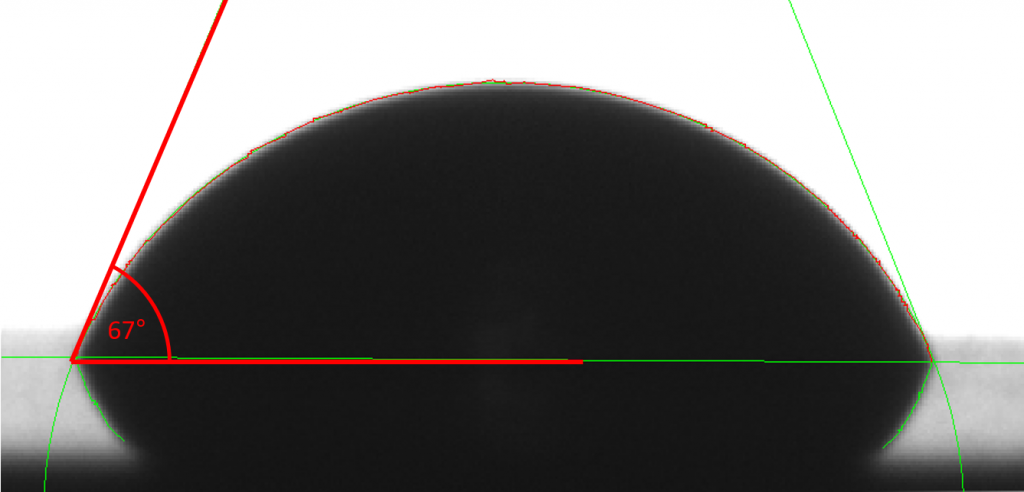

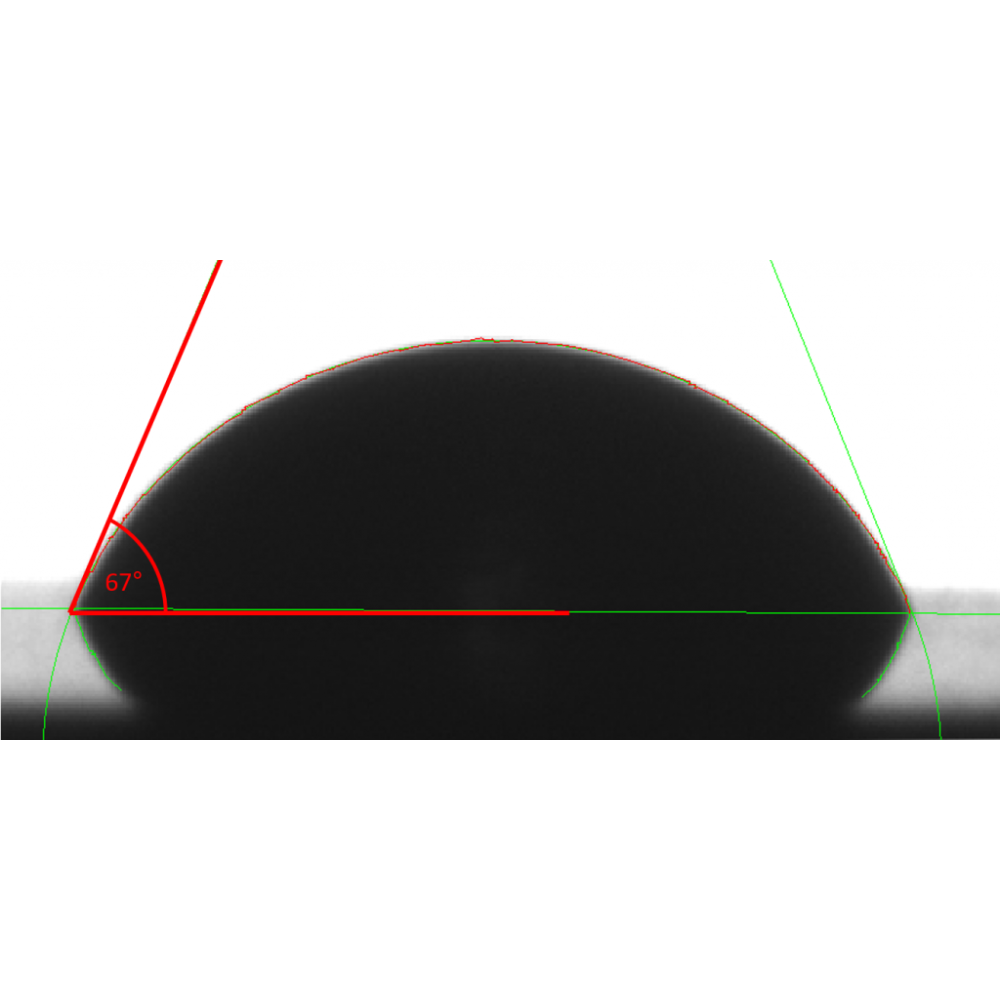

Кроме того, ПО поддерживает морфометрический анализ: измерение высоты, ширины, площади, степени округлости, а также определение угла смачивания и соотношения высоты к ширине. Все эти параметры могут быть настроены пользователем по индивидуальным требованиям.

Универсальные области применения

Linseis DIL L74 HM находит широкое применение в различных отраслях:

• Энергетика и металлургия — анализ температур плавления золы угля, биомассы, шлаков, флюсов.
• Керамическая и стекольная промышленность — исследование процессов спекания, усадки, вязкости расплавов.
• Материаловедение — изучение поведения керамики, огнеупоров, зубных материалов, эмалей и абразивов.
• Электроника и пайка — анализ поведения паяльных паст, смачивания металлов и керамики.
• Научные исследования — термооптический контроль фазовых переходов, дефектов, реакций на границе раздела фаз.

Прибор идеально подходит для контроля качества сырья и готовой продукции, а также для разработки новых составов материалов с заданными термическими свойствами.

Технические характеристики Linseis DIL L74 HM:

• Оптическая система: Нагревательный микроскоп с высокоразрешающей камерой и автоматической фокусировкой
• Температурный диапазон: от -100°C до 2000°C (в зависимости от конфигурации печи)
• Метод измерения: бесконтактный оптический
• Точность измерений: до 1 мкм
• Поле зрения: 10 × 14 мм²
• Атмосфера: инертная, восстановительная, окислительная, вакуум (до 10⁻⁵ мбар)
• Скорость нагрева/охлаждения: от 0,01 до 100 К/мин (зависит от типа печи)
• Стандарты: DIN 51730, ISO 540, ASTM D1857, CEN/TS 15404, BS 1016 и др.
• Морфометрия: высота, ширина, угол смачивания, площадь, округлость, соотношение H/W и др.
• Интерфейс: USB
• Программное обеспечение: Linseis TA с функциями автоматической оценки, математической обработки, экспорта данных (Excel, ASCII), наложения кривых и статистического анализа

Готовое решение «под ключ» для вашего бизнеса

Linseis DIL L74 HM — это не просто лабораторное оборудование, а комплексное решение для повышения качества продукции и оптимизации производственных процессов. Благодаря высокой точности, автоматизации и соответствию международным стандартам, прибор позволяет сократить время на анализ, минимизировать ошибки и получать воспроизводимые результаты. Компания Linseis предоставляет полную техническую поддержку, обучение персонала и гарантийное обслуживание, что делает инвестиции в DIL L74 HM выгодными и долгосрочными.

Выбирая Linseis DIL L74 HM, вы получаете передовой инструмент для инновационных исследований и контроля качества, который соответствует самым строгим требованиям современной промышленности и науки.
