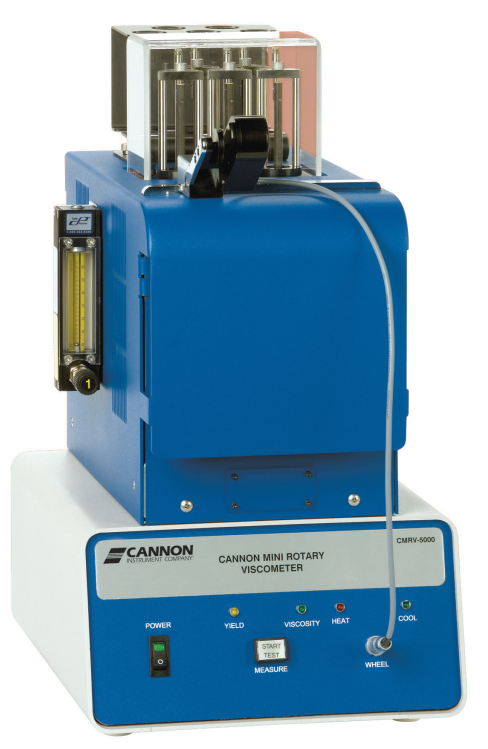

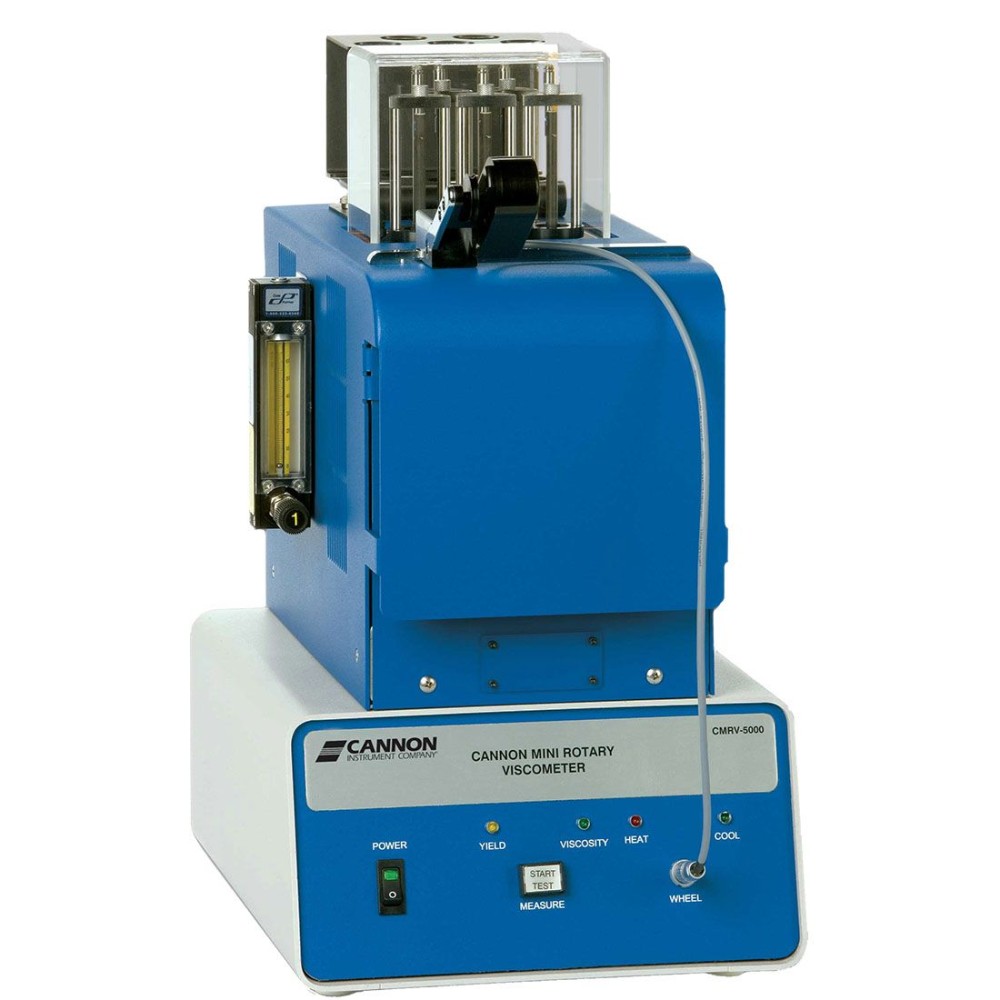

Мини-ротационный вискозиметр CANNON CMRV-5000

Назначение и ключевые особенности модели CMRV-5000

CANNON CMRV-5000 — это компактный, полностью автономный мини-ротационный вискозиметр, предназначенный для определения низкотемпературной вязкости прокачивания и предела текучести смазочных материалов в диапазоне от –5 °C до –40 °C. Главным отличием данной модели от предыдущих версий является интегрированная система термоэлектрического воздушного охлаждения, которая не требует подключения внешних теплообменников или водяных контуров. Это делает прибор идеальным решением для лабораторий с ограниченными коммуникациями и позволяет размещать его на любом стандартном лабораторном столе без дополнительной инфраструктуры.

• Полная автономность работы благодаря встроенному воздушному охлаждению;
• Отсутствие хладагентов (фреона) и экологическая безопасность;
• Высокая точность термостатирования ±0,1 °C по всему диапазону;
• Одновременное тестирование до 5 образцов за один цикл;
• Автоматизированный расчет результатов и интеграция с LIMS.

Прибор широко применяется для контроля качества новых моторных масел, оценки состояния отработанных автомобильных смазок и тестирования трансмиссионных жидкостей (при наличии опционального роторного комплекта). Твердотельная система охлаждения устраняет температурные градиенты, обеспечивая исключительную равномерность температуры во всех пяти измерительных ячейках и высокую воспроизводимость результатов.

Нормативная база: международные стандарты и ГОСТ

Вискозиметр CMRV-5000 сертифицирован на соответствие актуальным требованиям международной классификации вязкости и методов испытаний. Оборудование полностью удовлетворяет спецификациям следующих стандартов:

• ASTM D4684 — определение предела текучести и кажущейся вязкости моторных масел при низких температурах;
• ASTM D3829 — прогнозирование граничной температуры прокачивания моторных масел;
• ASTM D6821 — определение низкотемпературной вязкости прокачивания моторных масел (метод имитатора холодного пуска);
• ASTM D6896 — определение низкотемпературной вязкости прокачивания трансмиссионных жидкостей;
• SAE J300 — классификация вязкости моторных масел (последняя редакция).

В Российской Федерации и Республике Беларусь данные методики гармонизированы с национальной системой стандартизации. При проведении испытаний на CMRV-5000 необходимо учитывать следующие нормативные документы:

• ГОСТ 33133-2014 — Масла моторные. Определение динамической вязкости при низких температурах (метод MRV), идентичен ASTM D4684;
• ГОСТ Р 57839-2017 / ГОСТ 34736-2021 — Масла моторные. Определение кажущейся вязкости при низкой температуре (CCS), методологически связан с принципами ротационной вискозиметрии;
• ГОСТ ISO 3016-2013 — Нефтепродукты. Метод определения температуры текучести;
• ТР ТС 030/2012 — Технический регламент Таможенного союза «О требованиях к смазочным материалам, маслам и специальным жидкостям»;
• СТБ ISO 3016-2017 (Республика Беларусь) — Нефтепродукты. Метод определения температуры текучести.

Технология термоэлектрического охлаждения и конструкция

Использование твердотельных элементов Пельтье вместо компрессорных систем является технологическим прорывом в классе настольных вискозиметров. Воздушное термоэлектрическое охлаждение исключает необходимость использования потенциально опасных хладагентов и сложного обслуживания холодильных контуров. Система работает бесшумно и не создает вибраций, которые могли бы повлиять на чувствительные измерения вязкости.

Конструкция прибора включает пять съемных измерительных ячеек, что значительно упрощает процесс очистки и подготовки проб. Высокопроизводительные роторы изготовлены с использованием валов из углеродного волокна и специальных стопорных штифтов, что минимизирует паразитный теплоперенос в зону измерения. Для предотвращения образования инея на оптических датчиках и механических узлах предусмотрена система продувки сухим газом через специальный регулятор, поддерживающая безморозную среду на протяжении всего микропроцессорного цикла охлаждения.

Программное обеспечение VISCPRO и автоматизация процесса

Управление прибором осуществляется через программное обеспечение VISCPRO под управлением Windows, которое обеспечивает полную автоматизацию рутинных операций. ПО содержит предустановленные профили для всех классов вязкости SAE и соответствующих методов ASTM, а также позволяет создавать пользовательские программы охлаждения для научно-исследовательских задач. Важной функцией является возможность автоматической подготовки образца с нагревом до +80 °C непосредственно в приборе.

• Графическое отображение профилей охлаждения в режиме реального времени;
• Автоматический расчет вязкости и предела текучести на основе данных высокоразрешающего оптического энкодера;
• Экспорт результатов через встроенный интерфейс LIMS;
• Сетевое управление до четырех приборов CMRV-5000 с одного ПК (опционально);
• Цифровая детекция предела текучести исключает субъективные ошибки оператора.

Высокоразрешающий оптический энкодер обеспечивает цифровую фиксацию момента страгивания ротора (предел текучести) и последующего вращения, что гарантирует объективность измерений даже для масел с гелеобразной структурой при экстремально низких температурах.

Технические характеристики и условия эксплуатации

Для корректного внедрения оборудования в лабораторную практику следует учитывать следующие параметры:

• Диапазон температур: от –5 °C до –40 °C с точностью ±0,1 °C;
• Производительность: 5 образцов за тестовый цикл;
• Минимальный объем пробы: 10 мл;
• Габаритные размеры (Ш×Г×В): 28,4 × 39,6 × 61,7 см;
• Масса прибора: 23 кг;
• Электропитание: 100/115 В или 230 В, 50/60 Гц; потребляемая мощность 600 Вт;
• Условия эксплуатации: температура +15...+30 °C, влажность 10–75% (без конденсации);
• Соответствие директивам: CE Mark, EMC 2004/108/EC, Low Voltage 2006/95/EC, ROHS, HI-POT 1900 Vdc.

Комплект поставки включает сам вискозиметр, пять съемных ячеек, крышки, калибровочный стандарт N105B, прецизионный цифровой термометр с зондом и программное обеспечение. Регулярное обслуживание в рамках сервисных планов CANNON Service Plan рекомендуется для поддержания метрологических характеристик прибора на заявленном уровне в течение всего срока эксплуатации.
