Лабораторные бани испарения LT/EB-241000/M-LT/EB-241400/M-LT/EB-241500/M

Обзор модельного ряда бань испарения для определения смолистости

Лабораторное оборудование для определения содержания смол в топливах представлено тремя основными моделями, каждая из которых оптимизирована под определенные объемы тестирования и пространственные возможности лаборатории. Все устройства работают на принципах струйного испарения и соответствуют строгим требованиям стандартов ASTM D381 и ISO 6246.

Выбор конкретной модели зависит от пропускной способности лаборатории, доступного пространства и требований к энергопотреблению. Ниже приведено детальное описание каждой версии с указанием их конструктивных особенностей.

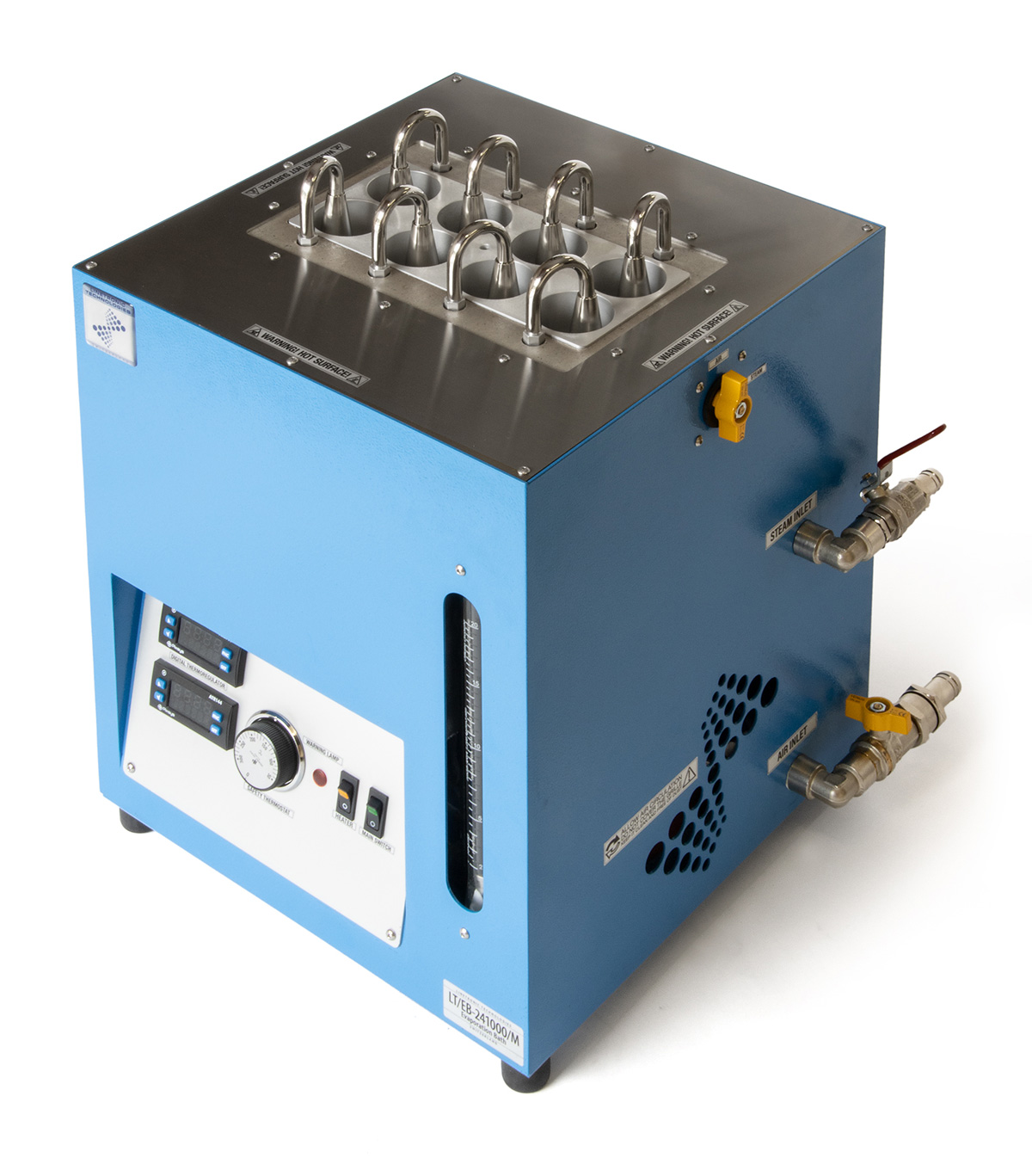

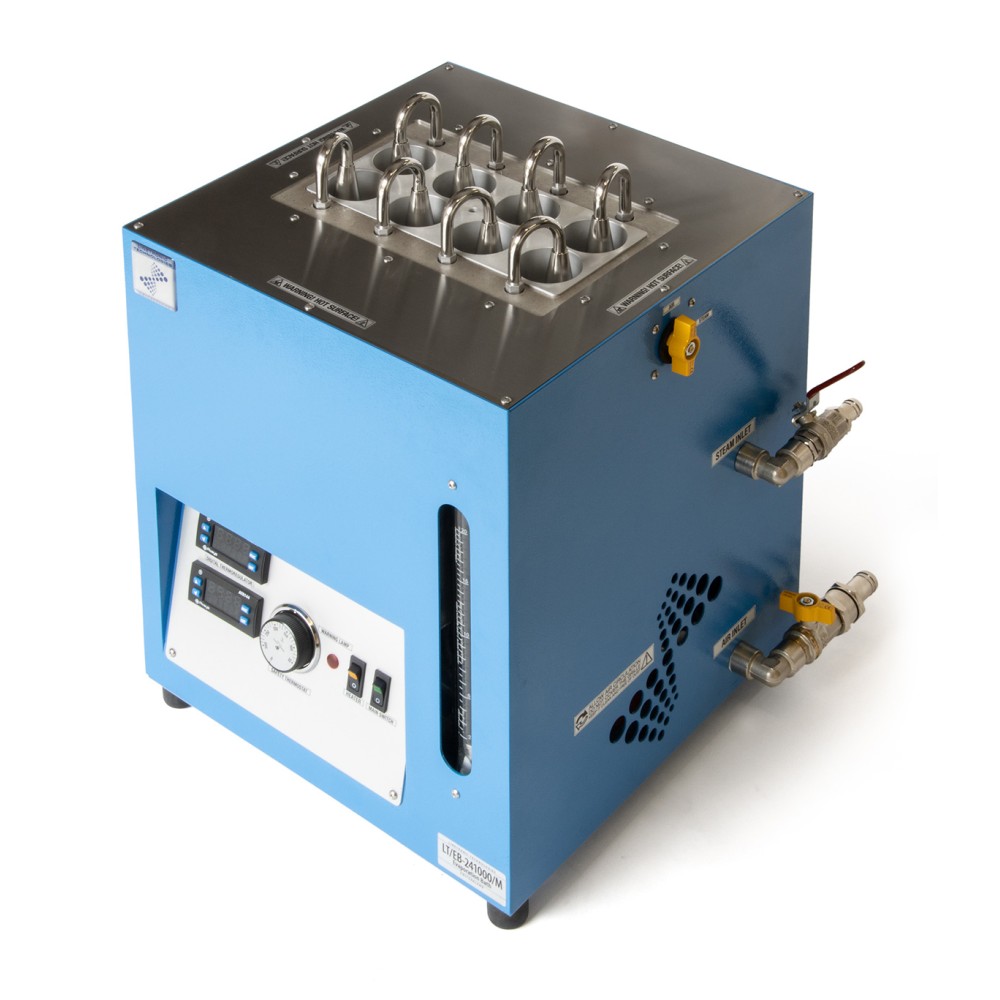

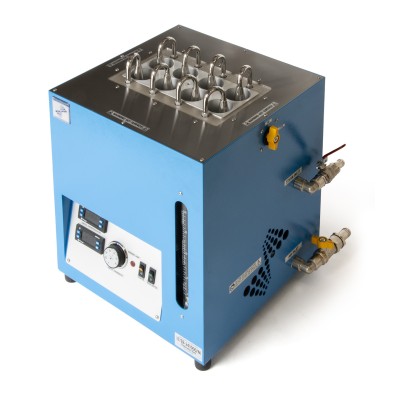

Модель LT/EB-241000/M: Высокопроизводительная прямоугольная баня

Эта версия представляет собой флагманское решение для крупных испытательных центров. Ключевой особенностью является прямоугольный алюминиевый нагревательный блок, который позволяет эффективно разместить большое количество тестовых позиций без увеличения общих габаритов прибора.

• Количество тестовых позиций: 8 независимых мест
• Форма нагревательного блока: прямоугольная
• Потребляемая мощность: 2200 Вт
• Возможность расширения: установка суперхитера мощностью 400 Вт (опция D381-SH)
• Комплектация: 8 стеклянных стаканчиков объемом 100 мл

Прямоугольная форма блока обеспечивает более равномерное распределение тепла при большом количестве одновременно работающих форсунок. Эта модель идеальна для лабораторий, проводящих серийные испытания партий топлива.

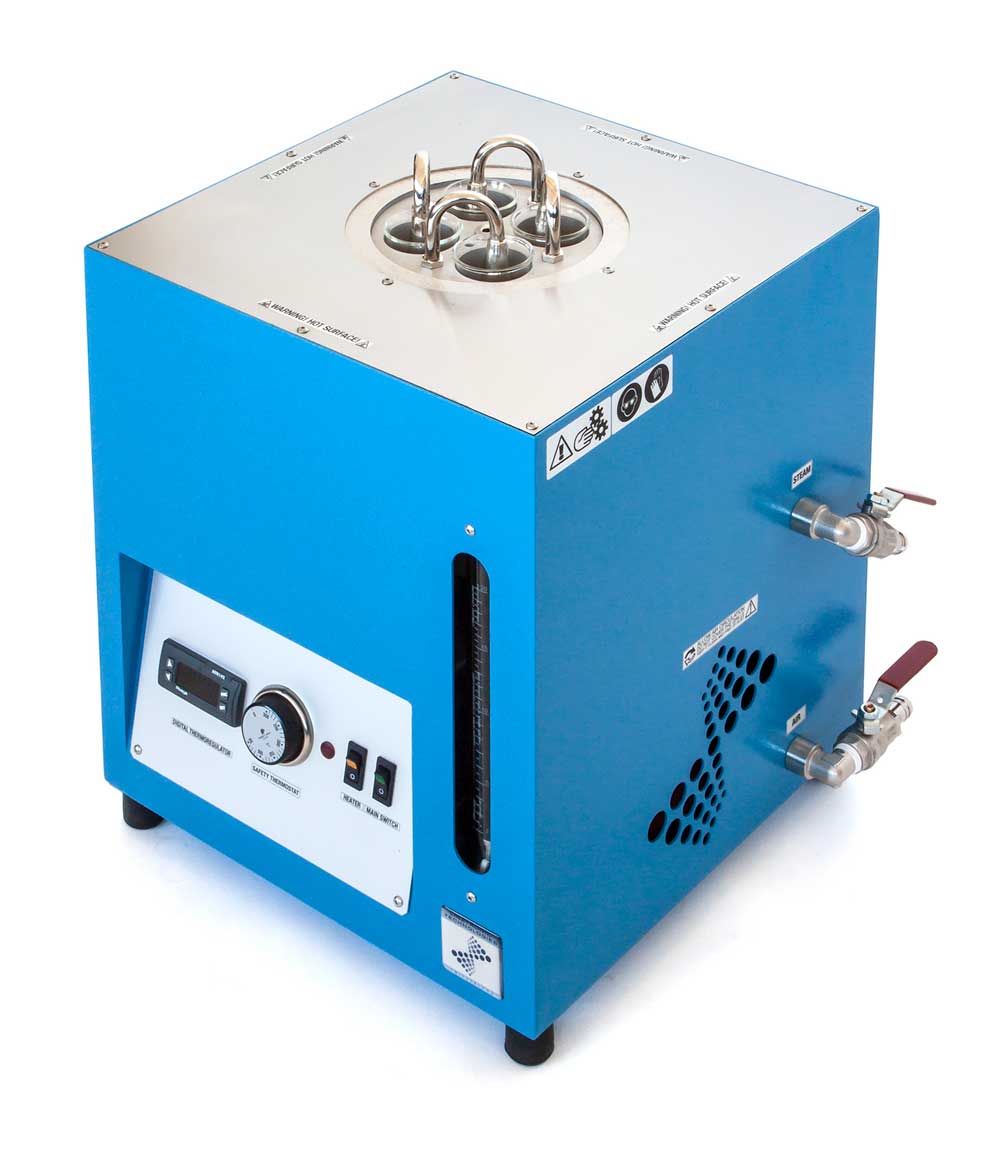

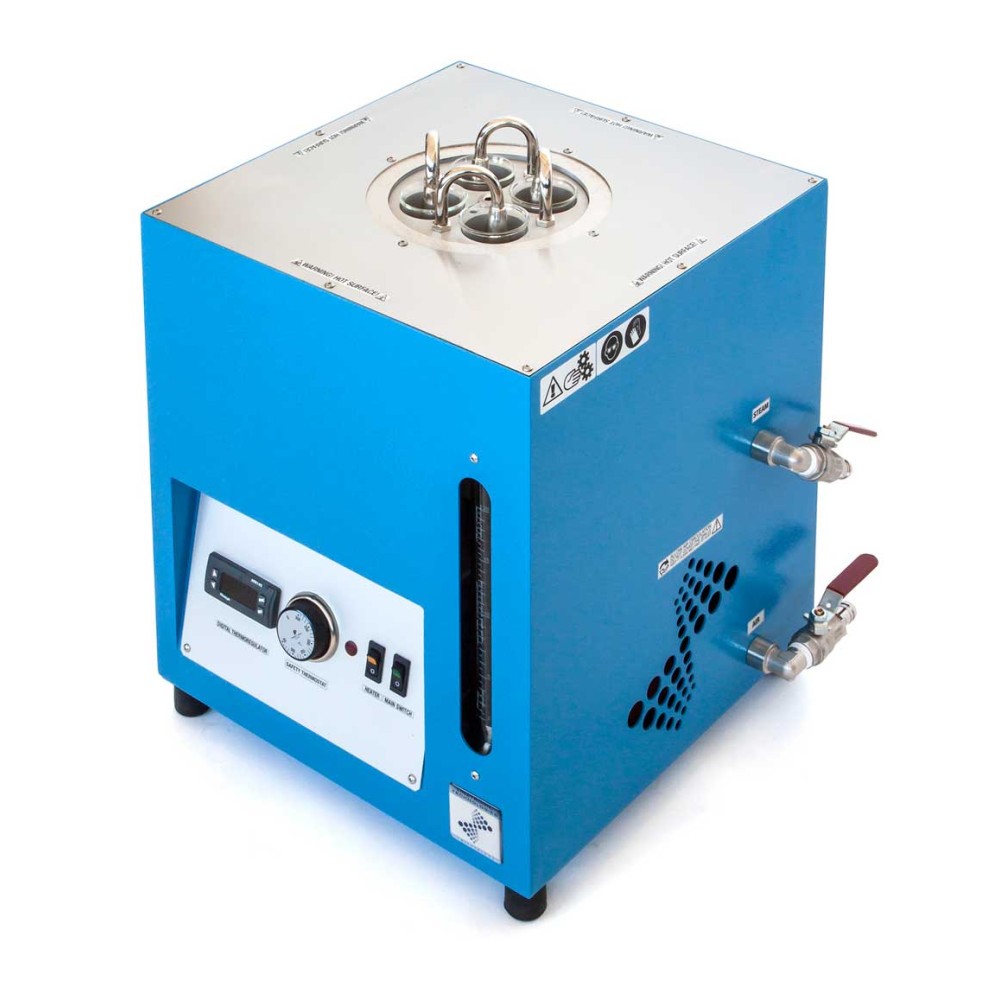

Модель LT/EB-241400/M: Компактная круглая баня на 4 позиции

Данная модификация разработана для лабораторий среднего размера, где требуется баланс между производительностью и компактностью. Круглая форма нагревательного блока способствует концентрации тепла в центре и снижает тепловые потери.

• Количество тестовых позиций: 4 независимых места
• Форма нагревательного блока: круглая
• Потребляемая мощность: 1800 Вт
• Возможность расширения: установка суперхитера мощностью 400 Вт (опция D381-SH)
• Комплектация: 4 стеклянных стаканчика объемом 100 мл

Меньшее количество позиций позволяет быстрее достигать рабочей температуры и снижает общее энергопотребление. Габариты прибора остаются неизменными по сравнению с другими моделями, что упрощает планировку лабораторного пространства.

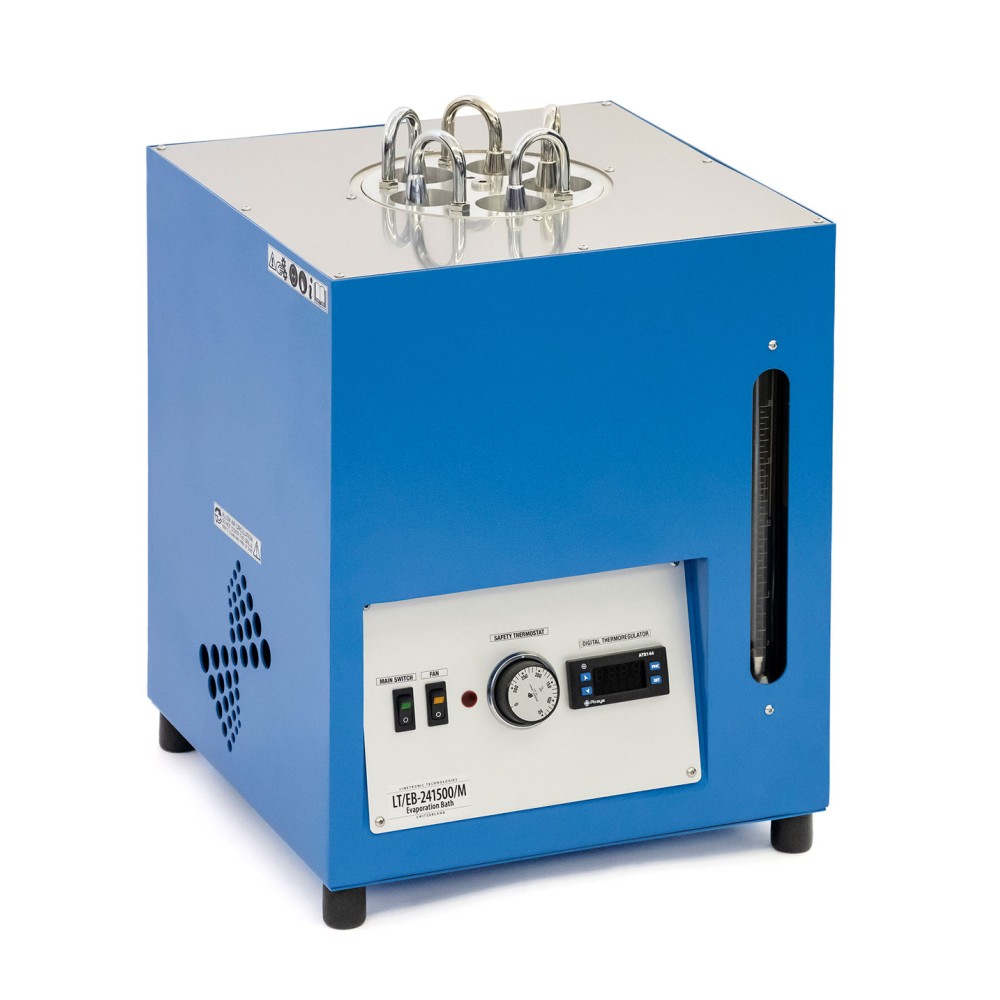

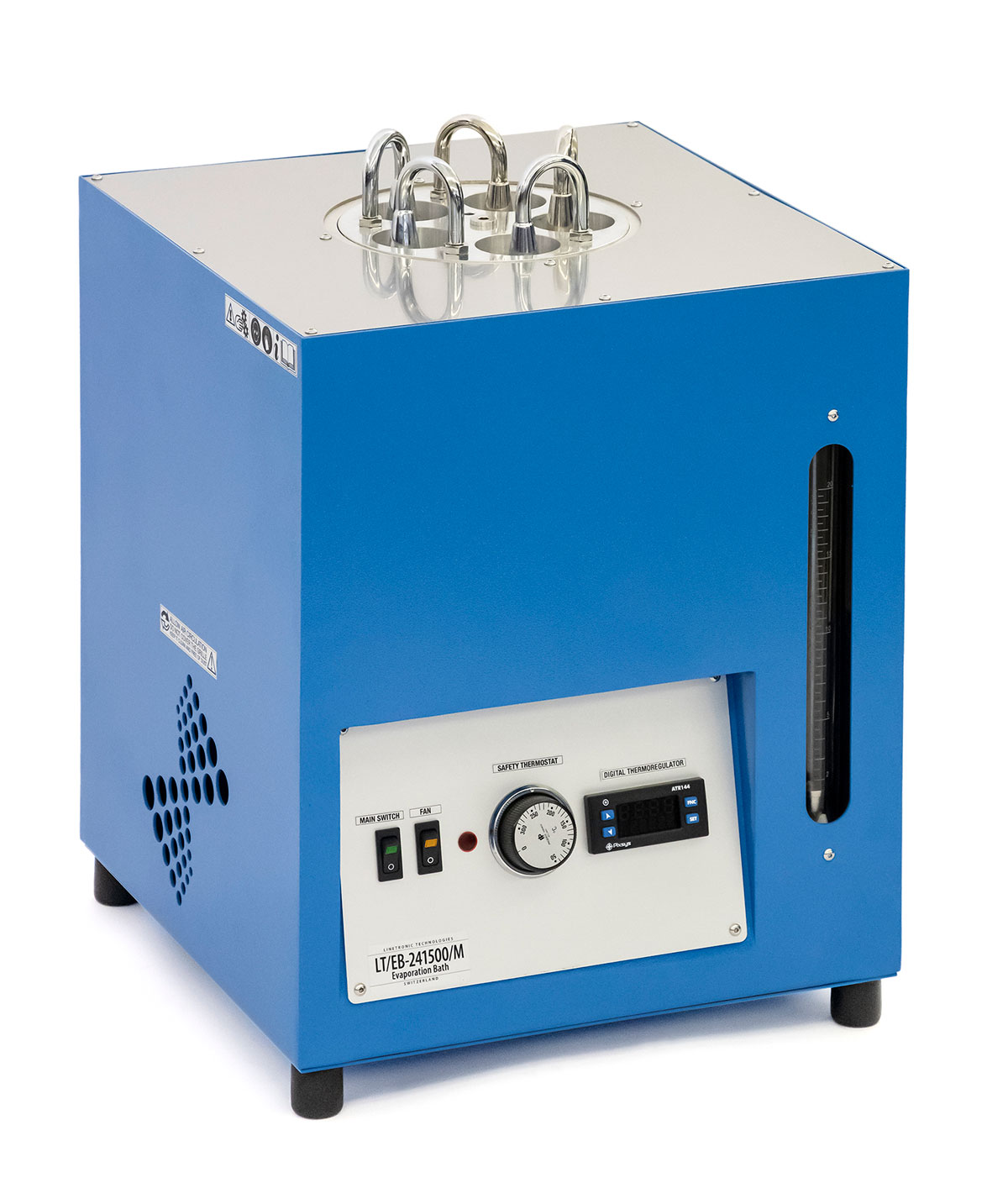

Модель LT/EB-241500/M: Оптимальная круглая баня на 5 позиций

Эта версия представляет собой промежуточное решение между четырех- и восьмипозиционными моделями. Она сохраняет преимущества круглого нагревательного блока, но предлагает дополнительную тестовую позицию для повышения производительности.

• Количество тестовых позиций: 5 независимых мест
• Форма нагревательного блока: круглая
• Потребляемая мощность: 1800 Вт
• Возможность расширения: установка суперхитера мощностью 400 Вт (опция D381-SH)
• Комплектация: 5 стеклянных стаканчиков объемом 100 мл

При той же потребляемой мощности, что и четырехпозиционная модель, пятипозиционная версия обеспечивает увеличение пропускной способности на 25%. Это делает ее наиболее экономически эффективным решением для лабораторий с умеренно высокой нагрузкой.

Ключевые различия между моделями

Все три модели объединяет общая платформа управления, одинаковые габариты корпуса (40 × 43 × 56 см) и идентичные системы безопасности. Основные отличия заключаются в следующем:

• Геометрия нагревательного блока: прямоугольная у модели 241000 и круглая у моделей 241400 и 241500
• Количество тестовых позиций: 8, 4 или 5 мест соответственно
• Энергопотребление: 2200 Вт для восьмипозиционной модели и 1800 Вт для четырех- и пятипозиционных
• Расходные материалы: количество поставляемых стаканчиков соответствует числу позиций

Независимо от выбранной модели, все приборы оснащены цифровым ПИД-терморегулятором с датчиком PT100 класса А, обеспечивающим точность 0.5°C и разрешение 0.1°C. Системы подачи воздуха и пара идентичны во всех версиях.

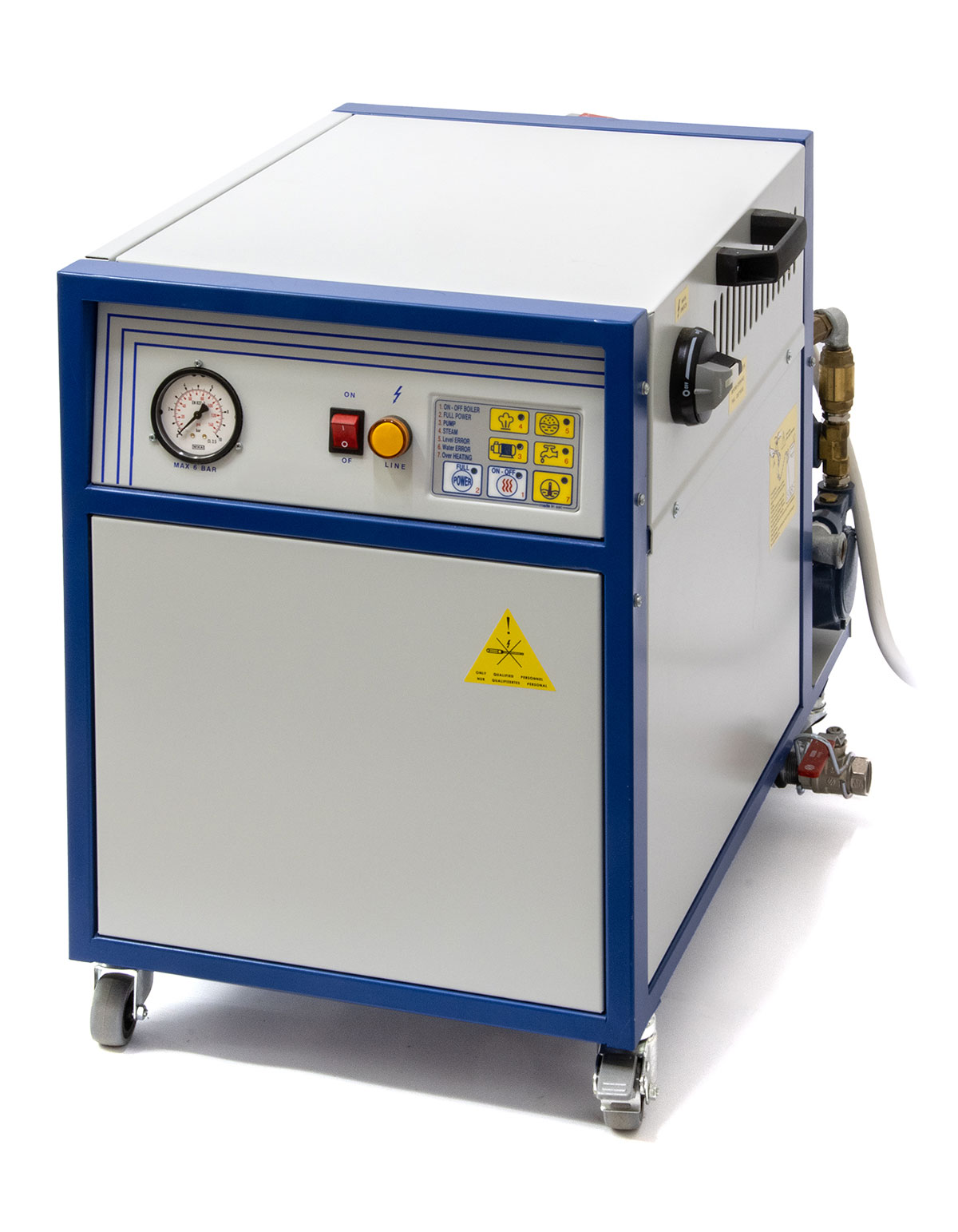

Промышленный парогенератор 1000160

Для обеспечения непрерывной работы бань испарения в режиме интенсивной нагрузки рекомендуется использовать промышленный парогенератор. Это автономное устройство способно подавать пар сразу на несколько испытательных установок.

• Производительность: 19.5 кг пара в час
• Мощность нагрева: 15-18 кВт
• Температура пара: 152°C при давлении 3.5 бар
• Рабочее давление: 5 бар, максимальное: 5.5 бар
• Емкость котла: 10 литров с прямым подключением к водопроводу
• Электропитание: 400 В, трехфазное, 50 Гц
• Длина подающей трубки: 3 метра

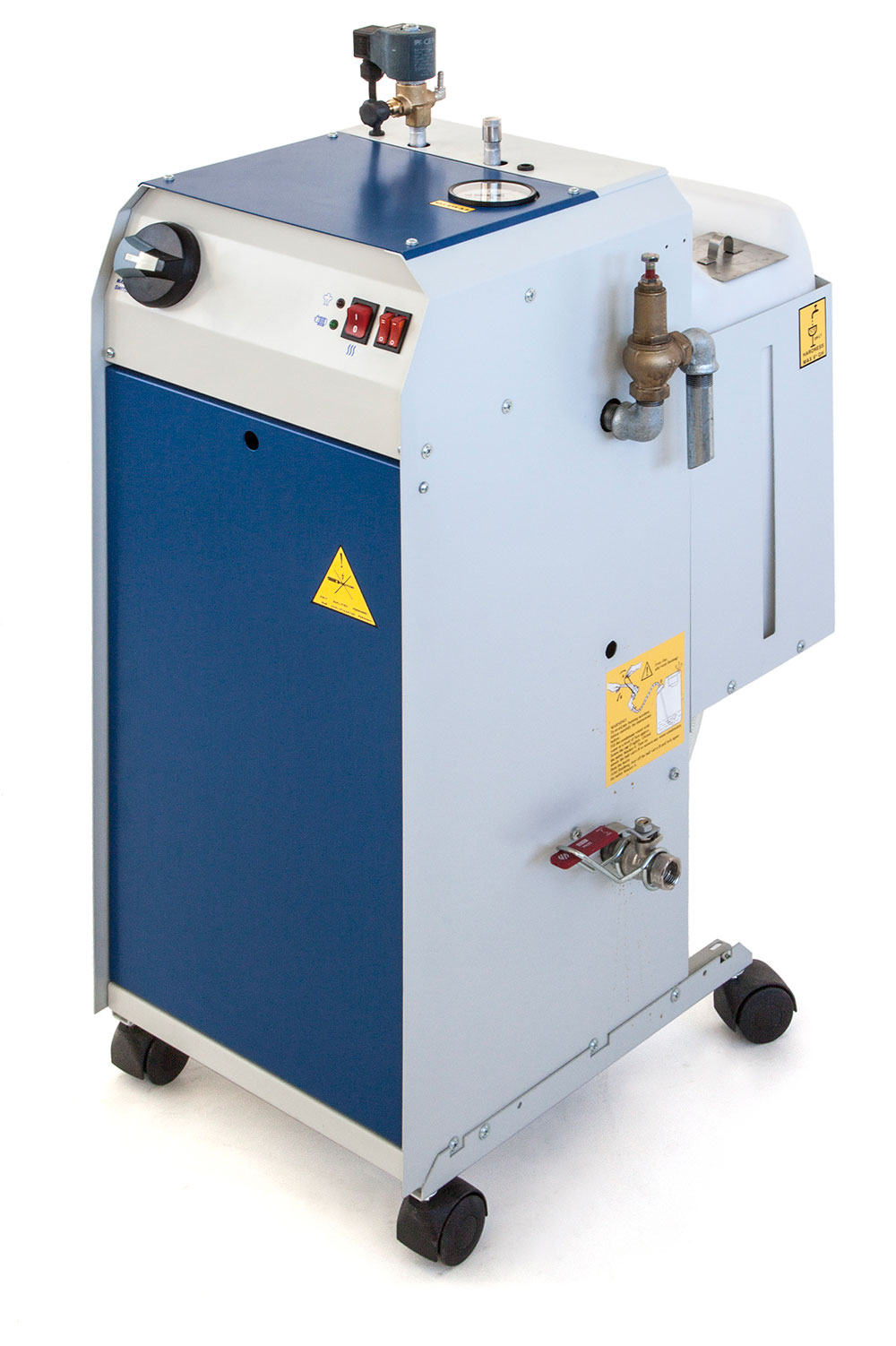

Лабораторный парогенератор 1000128

Компактная альтернатива для небольших лабораторий или случаев, когда требуется мобильность оборудования. Особенностью данной модели является встроенный резервуар для воды, позволяющий работать без подключения к водопроводной сети.

• Производительность: 5.2 кг пара в час
• Мощность: 4 кВт
• Температура пара: около 149°C
• Давление: 4.5 бар
• Емкость водяного бака: 20 литров (расположен сзади)
• Электропитание: 230 В, однофазное, 50 Гц
• Длина подающей трубки: 3 метра

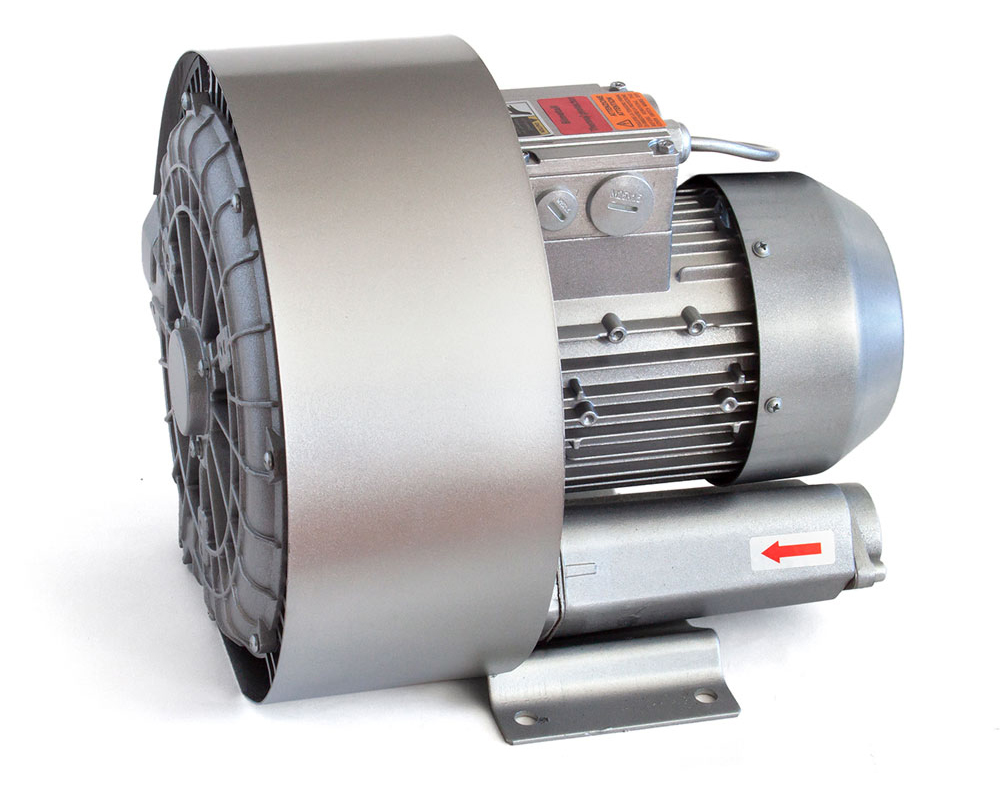

Аппарат подачи воздуха LT/FA-247000/M

Стабильный поток воздуха критически важен для корректного проведения испытаний по методу струйного испарения. Боковой канальный аппарат потока обеспечивает постоянную подачу очищенного воздуха без пульсаций.

• Конструкция: цельнолитой алюминий без контакта вращающихся и статических частей
• Мощность двигателя: 2.20 кВт
• Расчетный расход: 150 м³/ч при нулевом давлении
• Уровень шума: 66 дБ(А)
• Вес: 27 кг
• Длина соединительной трубки: 1 метр
• Электропитание: 230 В или 115 В, 50/60 Гц

Цифровой массовый расходомер 3189

Для прецизионного контроля расхода воздуха используется цифровой массовый расходомер, обеспечивающий высокую точность измерений в реальном времени. Прибор выполнен из анодированного алюминия с уплотнениями из фторэластомера Fkm.

• Диапазон измерений: от 1.2 до 60 нл/мин
• Точность повторяемости: ± 0.5% от полной шкалы
• Рабочее давление: 0.2 – 11 бар
• Тип соединения: ¼ дюйма
• Дисплей: цифровой для считывания показаний
• Питание: от батареи или через микро-USB

Комплект проверки пара OilLab 142

Для контроля качества подаваемого пара и исключения попадания конденсата в образцы используется специализированный проверочный комплект. Он позволяет визуально оценить чистоту и стабильность потока пара перед началом серии испытаний.

• Мерный стеклянный цилиндр: объем 2000 мл с градуировкой
• Медная трубка: для направления и охлаждения пара
• Назначение: верификация параметров пара и отсутствие загрязнений

Основные аксессуары и инструменты

Для безопасной и эффективной работы с банями испарения предусмотрен набор специализированных аксессуаров. Термометр ASTM 3C служит эталоном для калибровки встроенных датчиков температуры.

Щипцы модели 5550 изготовлены из нержавеющей стали и имеют общую длину 250 мм. Специальная пробковая защита на концах предотвращает повреждение стеклянных стаканчиков при их извлечении из горячей бани.

Запасные части и расходные материалы

Для поддержания оборудования в рабочем состоянии доступен полный спектр запасных частей. Стаканчики Pyrex® обеспечивают химическую инертность и термическую стойкость. Нагревательные картриджи длиной 100 мм продаются упаковками по 2 штуки.

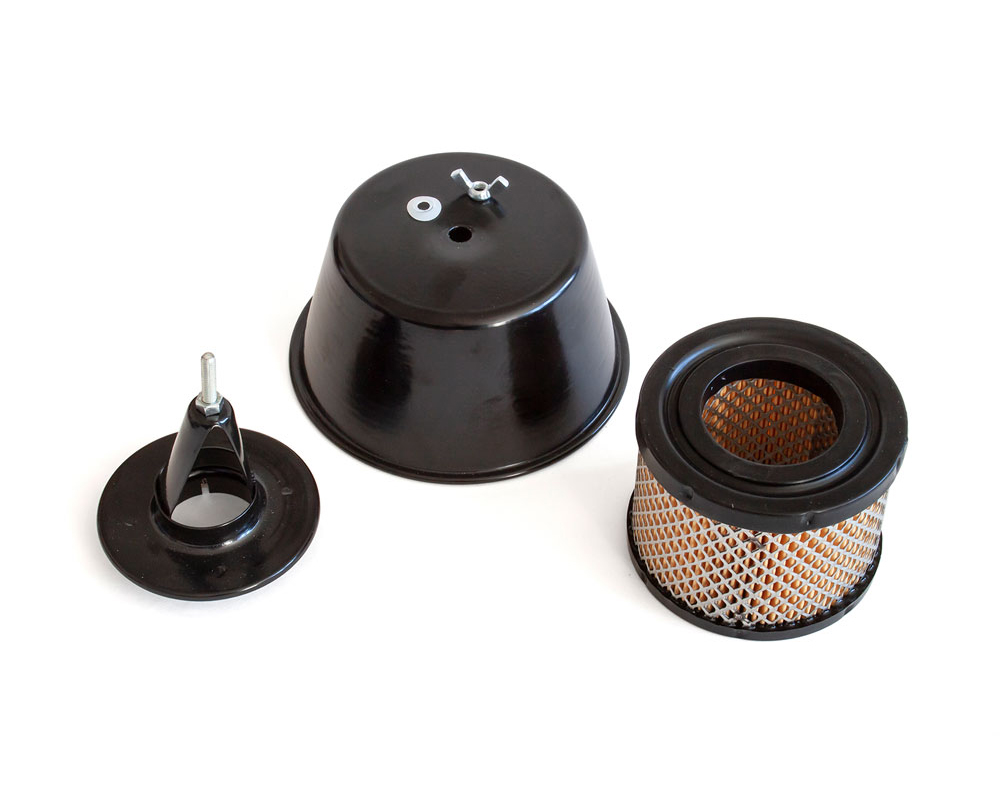

Воздушные форсунки в сборе поставляются комплектами по 4 штуки, а запасные металлические сетки с размером ячеек 500-600 микрон — упаковками по 10 штук. Фильтрующие элементы для аппарата подачи воздуха доступны как отдельные компоненты для своевременной замены.

Рекомендации по выбору конфигурации

При выборе оборудования следует учитывать частоту проведения испытаний. Для лабораторий, выполняющих менее 10 тестов в день, оптимальна модель LT/EB-241400/M с лабораторным парогенератором. При нагрузке от 10 до 20 тестов рекомендуется модель LT/EB-241500/M.

Для высоконагруженных центров сертификации с потребностью в проведении более 30 испытаний ежедневно целесообразно использовать модель LT/EB-241000/M в комплекте с промышленным парогенератором и аппаратом подачи воздуха повышенной производительности. Наличие опционального суперхитера позволяет сократить время выхода на рабочий режим при запуске холодного оборудования.
