Лабораторная баня LT/RP-194000-4/M-LT/RP-194000-6/M

Важность контроля антикоррозионных свойств смазочных материалов

Попадание воды в системы смазки является одной из наиболее распространенных причин выхода оборудования из строя. Влага может проникать через уплотнения, образовываться в результате конденсации или поступать с технологическими процессами. В присутствии воды и кислорода металлические поверхности подвергаются интенсивной коррозии, что приводит к образованию ржавчины, износу деталей и загрязнению масла продуктами окисления.

Для оценки способности масел защищать ферросодержащие металлы от коррозии в условиях контакта с водой используются специализированные методы испытаний. Оборудование серии LT/RP-194000 предназначено для проведения таких тестов в строгом соответствии с международными стандартами, обеспечивая воспроизводимость и точность результатов.

Нормативная база и методы испытаний

Оборудование сертифицировано для проведения испытаний по ряду ключевых международных стандартов, регламентирующих оценку антикоррозионных свойств нефтепродуктов и смазочных материалов.

• ASTM D665 / IP 135 - Стандартный метод определения антикоррозионных характеристик ингибированных минеральных масел в присутствии воды. Применяется преимущественно для турбинных масел, а также гидравлических и циркуляционных масел
• ASTM D3603 - Метод определения антикоррозионных свойств турбинных масел с использованием горизонтального диска. Оценивает защиту горизонтальных и вертикальных поверхностей
• ASTM D5534 - Метод оценки антикоррозионных характеристик гидравлических жидкостей в паровой фазе над поверхностью жидкости
• DIN 51585 / ISO 7120 - Определение антикоррозионных характеристик нефтепродуктов, смазочных масел и других жидкостей в присутствии воды
• ГОСТ 9.054-75 - Методы защиты от коррозии. Испытания на стойкость к воздействию влаги
• ГОСТ Р 51105-97 - Методы определения коррозионной активности масел
• СТБ 1160-2012 - Стандарт Республики Беларусь для смазочных материалов и топлив

Данные методики позволяют оценивать эффективность ингибиторов коррозии, содержащихся в масле, и прогнозировать поведение смазочного материала в реальных условиях эксплуатации при неизбежном попадании влаги.

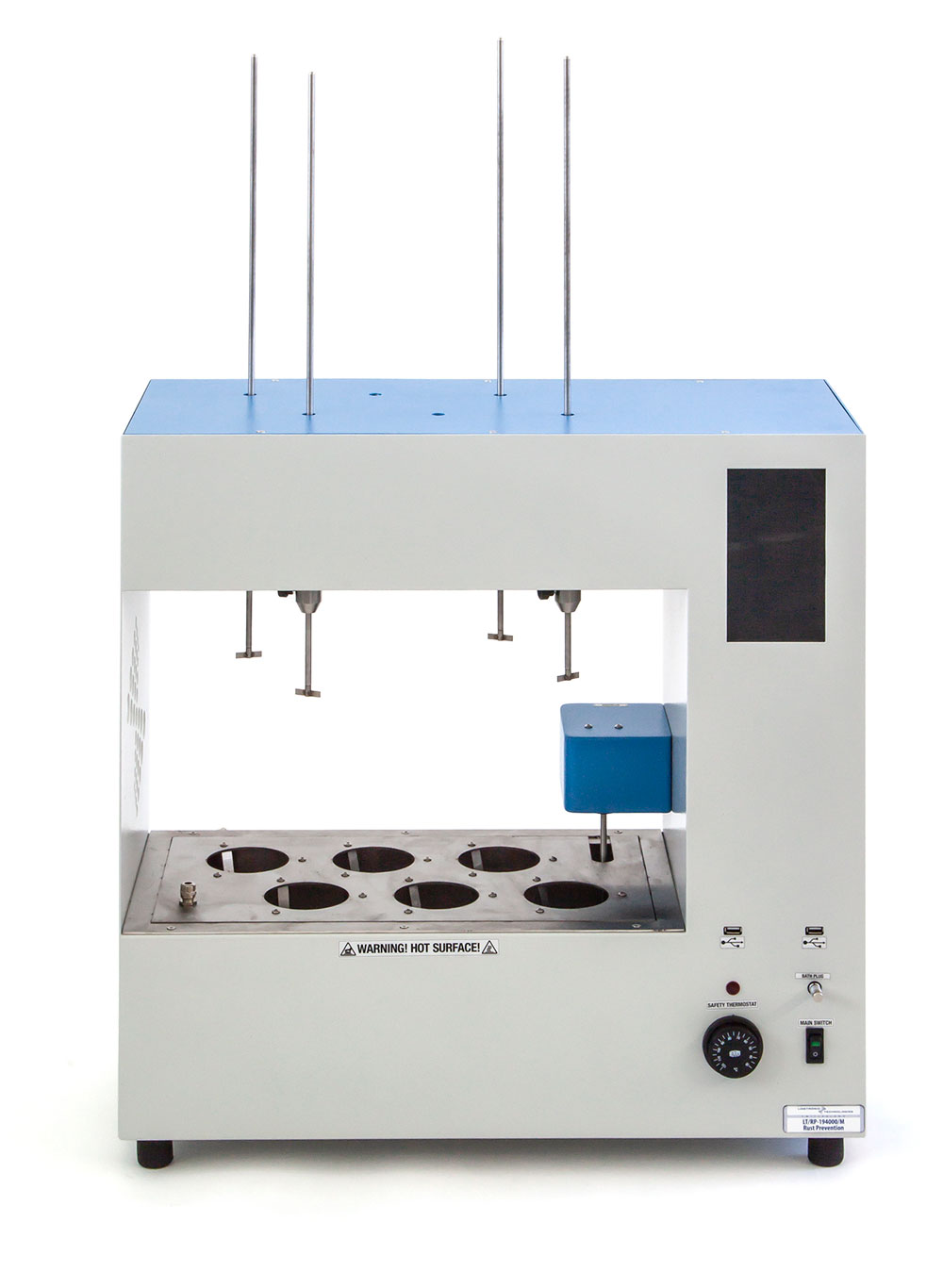

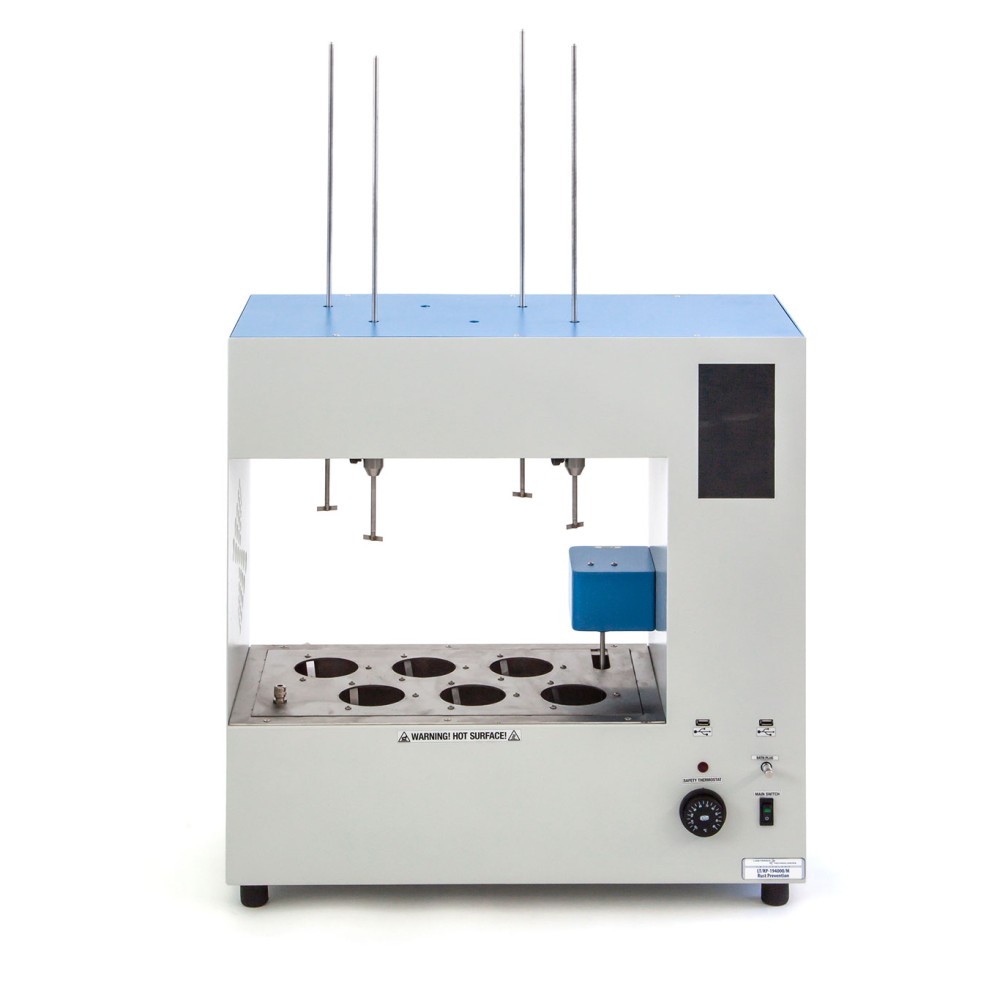

Конструктивные особенности бань для испытаний на ржавчину

Бани серии LT/RP-194000 выполнены в компактном и прочном корпусе, покрытом антиэпоксидными составами для защиты от агрессивных сред. Ключевым элементом конструкции является масляная ванна, полностью изготовленная из нержавеющей стали. Двойная стенка с изоляцией обеспечивает эффективное сохранение тепла и безопасность оператора при работе с высокими температурами.

Система нагрева состоит из двух бронированных нагревателей из нержавеющей стали общей мощностью 2000 Вт. Такое решение гарантирует быстрый выход на рабочий режим и равномерный прогрев всего объема жидкости. Емкость ванны составляет 16 литров, что достаточно для одновременного проведения нескольких испытаний без частой замены теплоносителя.

Система управления и программное обеспечение Linetronic

Управление оборудованием осуществляется через высокояркий TFT-дисплей диагональю 7 дюймов с установленным программным обеспечением Linetronic Management. Интерфейс разработан с учетом требований эргономики и позволяет оператору легко настраивать параметры испытаний.

Функциональные возможности программного обеспечения включают:

• Предустановленные профили для методов ASTM D665, D3606 и D5534
• Гибкая настройка анализируемых параметров: температуры, времени испытания и скорости вращения мешалки
• Два USB-порта для подключения мыши, клавиатуры и обновления программного обеспечения
• Звуковой сигнал по окончании теста для своевременного извлечения образцов
• Автоматический режим ожидания для предотвращения испарения среды ванны и экономии электроэнергии

Температура контролируется датчиком PT100 класса А, обеспечивающим высокую точность измерений. Диапазон рабочих температур достигает +90°C, что покрывает требования большинства стандартных методик. Скорость вращения мешалок регулируется в диапазоне от 0 до 1000 оборотов в минуту.

Системы безопасности и защиты

Лабораторное оборудование работает с горячими жидкостями и химически активными веществами, поэтому вопросам безопасности уделено особое внимание. Баня оснащена комплексом защитных систем:

• Сигнализация перегрева для предотвращения повреждения оборудования и образцов
• Датчик низкого уровня жидкости, блокирующий включение нагревателей при недостаточном объеме теплоносителя
• Система перелива для исключения выплескивания горячей жидкости при расширении или кипении

Каждая тестовая позиция имеет независимый таймер, что позволяет начинать и заканчивать испытания в разное время без остановки всей установки. Крышка ванны оснащена специальными отверстиями для погружения тестовых стаканов, минимизируя потери тепла и испарение.

Модификации оборудования: 4 и 6 позиций

Производитель предлагает две версии бань для испытаний на коррозию, различающиеся количеством одновременно тестируемых образцов. Выбор модели зависит от загруженности лаборатории и объемов проводимых исследований.

Модель LT/RP-194000-4/M рассчитана на 4 тестовые позиции. Она оптимальна для лабораторий со средним объемом испытаний. Масса устройства составляет 42 кг, а габариты позволяют разместить его на стандартном лабораторном столе.

Модель LT/RP-194000-6/M увеличивает пропускную способность за счет двух дополнительных позиций. Это решение востребовано в крупных испытательных центрах и на предприятиях нефтепереработки. Масса шестипозиционной версии составляет 48 кг. Обе модели имеют одинаковые габариты: ширина 65 см, глубина 35 см, высота 65 см.

Независимо от количества позиций, все модели оснащены системой перемешивания с твердой независимой передачей на основе системы шкив-ремень-подшипник (PBB). Это обеспечивает надежную работу механизмов даже при длительной непрерывной эксплуатации.

Аксессуары для метода ASTM D665

Для проведения испытаний по методу ASTM D665 требуется специализированный набор аксессуаров, обеспечивающих правильное позиционирование образцов и соблюдение условий теста.

• Стеклянные стаканы объемом 400 мл (LAB-101-172)
• Крышки для стаканов из плексигласа для методов A и B (LAB-101-941-AB)
• Крышки для стаканов из PCTFE для метода C (LAB-101-941-C)
• Тестовые образцы из стали (LAB-101-942)
• Держатели тестовых образцов из плексигласа (LAB-101-943) или тефлона (LAB-101-944)
• T-образные мешалки из нержавеющей стали для методов A, B и C (LAB-101-945, LAB-101-946)
• Термометры ASTM 9C и IP 21C для независимого контроля температуры

Аксессуары для методов ASTM D3603 и D5534

Методы с использованием горизонтального диска и оценки паровой фазы требуют иного набора комплектующих. Специальные держатели позволяют фиксировать образцы в горизонтальном или вертикальном положении относительно поверхности жидкости.

• Крышки для стаканов из плексигласа с интегрированным держателем образца (LAB-101-955)
• Горизонтальные тестовые образцы из стали (LAB-101-951)
• Вертикальные тестовые образцы из стали (LAB-101-952) с защитным колпачком (LAB-101-952/C)
• Держатели образцов из тефлона (LAB-101-956)
• Уплотнительные шайбы (LAB-101-954)
• T-образные мешалки из нержавеющей стали (LAB-101-957)

Подготовка поверхности образцов

Качество подготовки поверхности стальных образцов напрямую влияет на воспроизводимость результатов испытаний. Для удаления оксидных пленок и загрязнений используется специализированное шлифовально-полировальное устройство LAB-101-940, оснащенное патроном для фиксации образцов.

В качестве абразивных материалов применяются листы оксида алюминия различной зернистости:

• Бумага зернистостью 150 грит (упаковка 100 листов) для грубой обработки
• Бумага зернистостью 240 грит (упаковка 100 листов) для финишной полировки

Правильная подготовка поверхности обеспечивает чистый металлический блеск и удаляет следы предыдущей коррозии, что позволяет объективно оценить защитные свойства тестируемого масла.

Запасные части и техническое обслуживание

Для обеспечения долгосрочной надежности оборудования доступен комплект основных запасных частей. Нагревательные элементы LAB-110-012 выполнены из коррозионностойких материалов и рассчитаны на интенсивную эксплуатацию.

Датчики температуры PT100 (LAB-140-002) являются расходными элементами, требующими периодической калибровки или замены при механическом повреждении. Цифровые терморегуляторы (LAB-160-014) и статические реле (LAB-150-015) обеспечивают бесперебойную работу электроники управления.

Применение в различных отраслях промышленности

Испытания на антикоррозионные свойства критически важны для производителей турбинных масел, используемых в энергетике. Паровые турбины часто работают в условиях повышенной влажности, и попадание конденсата в систему смазки подшипников недопустимо.

Гидравлические системы строительной и горнодобывающей техники также подвержены риску попадания воды. Оценка способности гидравлических жидкостей защищать металл как в объемной фазе, так и в паровой зоне над зеркалом жидкости, позволяет предотвратить дорогостоящие ремонты гидроцилиндров и насосов.

Циркуляционные системы промышленных предприятий, где масло используется не только для смазки, но и для охлаждения, также требуют регулярного контроля антикоррозионных свойств. Использование автоматизированных бань серии LT/RP-194000 позволяет лабораториям быстро и точно оценивать качество поступающих смазочных материалов и контролировать состояние масел в процессе эксплуатации.
