Комбинированный анализатор температуры помутнения и застывания NewLab 1300

Назначение и преимущества комбинированного анализа

Автоматический анализатор NewLab 1300 представляет собой универсальную систему для комплексной оценки низкотемпературных свойств нефтепродуктов, позволяющую определять температуру помутнения (Cloud Point) и температуру застывания (Pour Point) в одном приборе. Такое объединение двух критически важных тестов в единой платформе существенно повышает эффективность лабораторных исследований, сокращает время анализа и экономит лабораторное пространство. Прибор применим для широкого спектра продуктов: дизельного топлива, биодизеля, сырой нефти, моторных и трансмиссионных масел, смазок и присадок.

Устройство имеет маркировку CE и полностью автоматизирует процессы охлаждения, детекции фазовых переходов и регистрации результатов. Использование единой системы управления для обоих методов обеспечивает согласованность данных и упрощает ведение лабораторных журналов. Прибор доступен в двух конфигурациях охлаждения, что позволяет адаптировать его под конкретные температурные требования лаборатории — от стандартных испытаний зимних сортов топлива до экстремальных арктических условий.

Принципы измерения и технологии детекции

NewLab 1300 реализует два физически различных метода детекции, соответствующих стандартам для каждого параметра. Для определения температуры помутнения используется оптический метод: импульсное излучение в инфракрасном спектре направляется через коаксиальный волоконно-оптический кабель на посеребренное дно тестовой ячейки. Быстродействующий фотодетектор регистрирует изменение отраженного сигнала при появлении первых кристаллов воска. Данная технология работает независимо от цвета и прозрачности образца, обеспечивая объективность результатов.

Определение температуры застывания осуществляется классическим методом наклона с автоматической регистрацией. Механическая рука анализатора извлекает тестовую пробирку из охлаждающей рубашки и переводит её в горизонтальное положение через заданные температурные интервалы. Фиксация движения жидкости производится не визуально, а с помощью термодатчиков PT100, расположенных над поверхностью образца. Датчики реагируют на контакт с охлажденной жидкостью при наклоне, что исключает субъективный фактор оператора. Термометрический зонд PT100 класса А для Cloud Point имеет непосредственный контакт с дном ячейки для максимальной точности.

Конструктивные особенности и модификации охлаждения

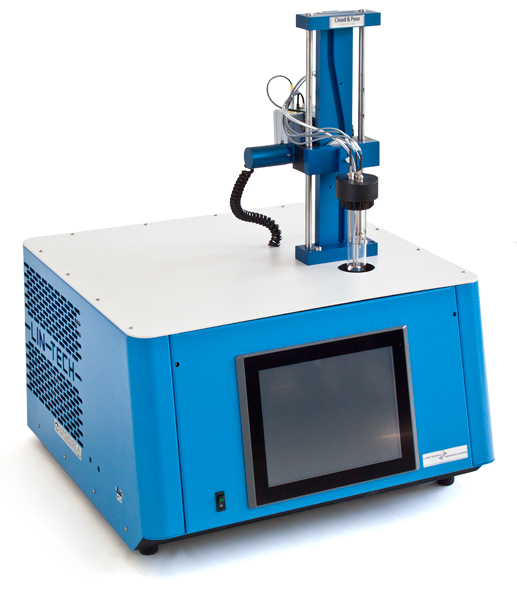

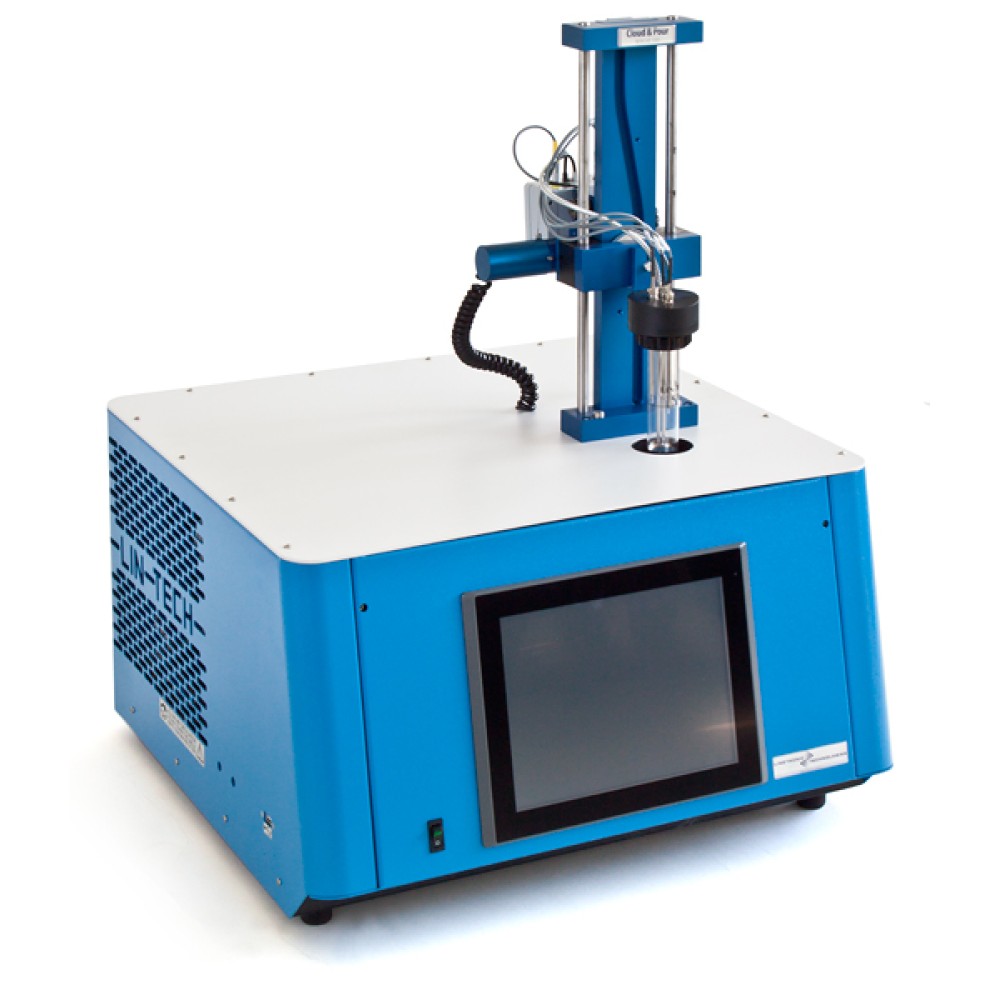

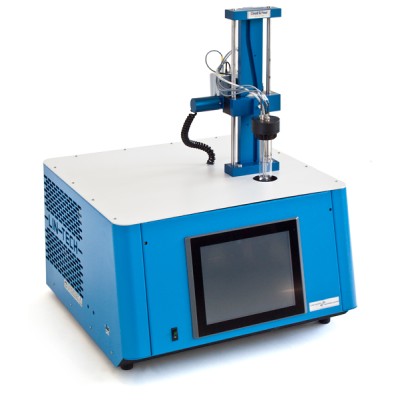

Линейка NewLab 1300 представлена двумя базовыми конфигурациями. Модель SA оснащена интегрированными компрессорами на экологически безопасном газе (CFC free) и доступна в одноступенчатом (до -40°C) или двухступенчатом (до -80°C) исполнении. Данная версия поддерживает установку до 6 аналитических головок одновременно, обеспечивая высокую пропускную способность при потоковых испытаниях. Система оборудована функцией энергосбережения: через 15 минут после завершения анализа холодильный агрегат переходит в режим ожидания.

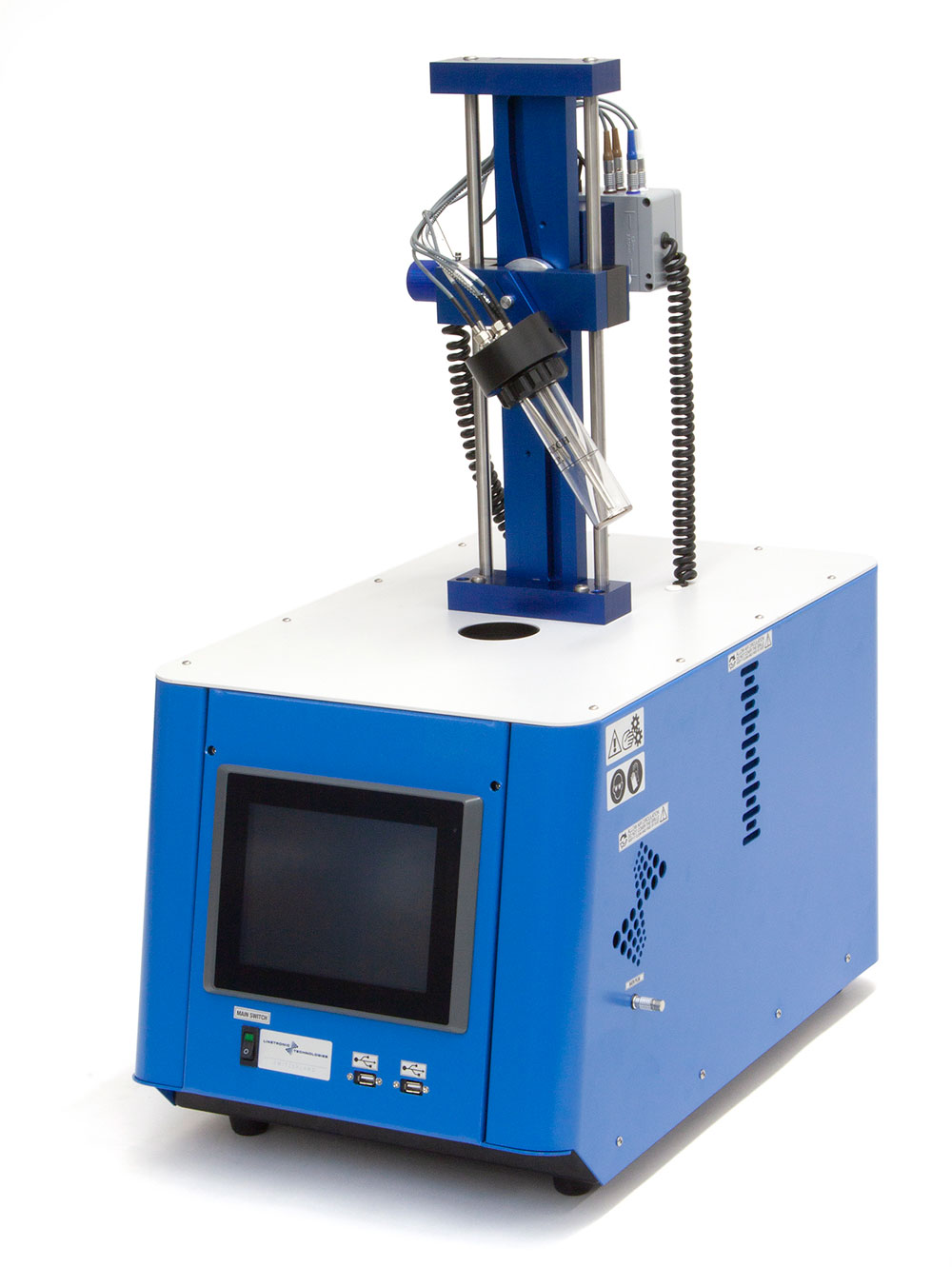

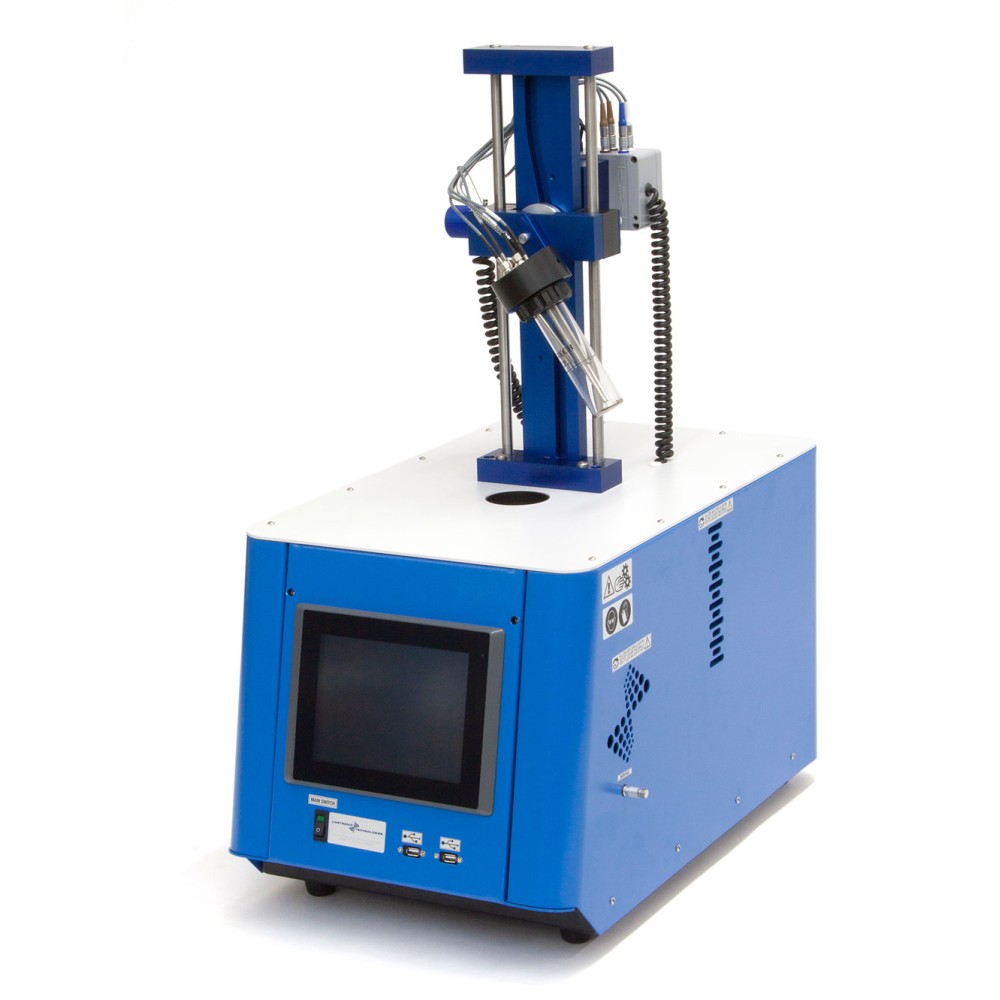

Компактная модификация NewLab 1300 ST использует технологию Стирлинга (Stirling motor compressor), позволяющую достигать температур до -110°C. Эта модель весит всего 34 кг и имеет ширину 34 см, что делает её идеальной для лабораторий с ограниченным пространством или для мобильных пунктов контроля. Тестовые ячейки соответствуют геометрическим требованиям стандартов: для Cloud Point используется сосуд с посеребренным дном и защитной пленкой, для Pour Point — стандартная пробирка с меткой уровня и бортиком для фиксации.

Программное обеспечение LabLink и управление данными

Управление системой осуществляется через встроенный сенсорный панельный ПК (12" для SA, 8" для ST) под управлением ПО New LabLink. Программа способна управлять до 6 аналитическими головками в автономном режиме, автоматически идентифицируя тип подключенного модуля. Интерфейс предоставляет доступ к стандартным методам испытаний, включая режимы предварительного нагрева (внутренний/внешний) специально для теста Pour Point.

Функциональные возможности программного обеспечения:

• Архивация более 60 000 результатов во внутреннюю память с экспортом в Excel-совместимом формате
• Полная совместимость с лабораторными информационными системами (LIMS)
• Опциональные методы: быстрая ванна (fast bath), постоянная разность температур (Delta T), заданная скорость охлаждения
• Автоматическая калибровка датчиков температуры с построением графиков и сохранением истории
• Диагностическое меню с прямым доступом к аналоговым и цифровым входам/выходам
• Звуковая и визуальная сигнализация об окончании теста или возникновении ошибок
• Печать графиков и отчетов через любой принтер, совместимый с Windows

Соответствие международным и национальным стандартам

NewLab 1300 сертифицирован и полностью удовлетворяет требованиям нормативной документации для контроля качества нефтепродуктов. Комбинированная функциональность прибора покрывает потребности лабораторий НПЗ, нефтебаз и центров сертификации, работающих по международным и национальным регламентам.

Международные стандарты:

• Cloud Point: ASTM D5771, DIN 51597, EN 23015, EN 590, IP 444, ISO 3015, JIS K2269; корреляции ASTM D2500/D5772/D5773, IP 219/445/446
• Pour Point: ASTM D97, ASTM D5853, ASTM D5950, ASTM D6074, ASTM D6158, IP 15, IP 441, ISO 3016, EN ISO 22995

Российские и белорусские нормативные документы:

• ГОСТ 5066-91 — Топлива моторные. Методы определения температуры помутнения, начала кристаллизации и фильтруемости (гармонизирован с ISO 3015)
• ГОСТ 20287-91 — Нефтепродукты. Методы определения температуры текучести и застывания (соответствует ISO 3016)
• ГОСТ Р ИСО 3015-2013 — Нефтепродукты. Определение температуры помутнения
• ГОСТ Р ИСО 3016-2013 — Нефтепродукты. Определение температуры застывания
• СТБ ISO 3015 / СТБ ISO 3016 — Национальные стандарты Республики Беларусь (идентичны международным)
• ТР ТС 013/2011 — Технический регламент Таможенного союза «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу»

Технические характеристики и условия эксплуатации

Прибор обеспечивает высокий уровень точности и безопасности при непрерывной работе. Диапазон измерений составляет от +80°C до -80°C (SA) или от +55°C до -95°C (ST). Разрешающая способность термодатчиков составляет 0.06°C (SA) и 0.01°C (ST), а точность измерения температуры не превышает ±0.1°C. Повторяемость и воспроизводимость соответствуют требованиям стандартов или превосходят их.

Основные технические параметры модели SA:

• Электропитание: 220В ±15% / 50-60 Гц или 115В ±15% / 60 Гц
• Условия эксплуатации: температура до +32°C, влажность ≤80%
• Кабель питания: 3-жильный гибкий, 2 м, маслотермостойкая ПВХ оболочка по CENELEC
• Система защиты: контроллеры давления компрессоров, термовыключатели рубашек, внутренняя защита двигателей

Габаритные и массогабаритные параметры (модель SA):

• 1 позиция: 66 x 60 x 80 см, масса 70–80 кг (зависит от типа компрессора)
• 2 позиции: 66 x 60 x 80 см, масса 90–100 кг
• 3 позиции: 100 x 60 x 80 см, масса 130 кг
• 4 позиции: 134 x 60 x 80 см, масса 160 кг
• 6 позиций: 130 x 75 x 170 см, масса 280 кг

Габариты модели ST: 34 x 60 x 80 см, масса 34 кг. Питание: 100–240 В, 50/60 Гц. Для поддержания работоспособности рекомендуется плановая замена расходных материалов: оптоволоконные кабели, датчики PT100 (для Cloud Point и Pour Point отдельно), тестовые ячейки с посеребренным дном и стандартные пробирки, уплотнительные кольца. Калибровка выполняется пользователем самостоятельно с использованием декадного магазина сопротивлений (симулятора PT100) и набора кабелей без необходимости демонтажа оборудования.
