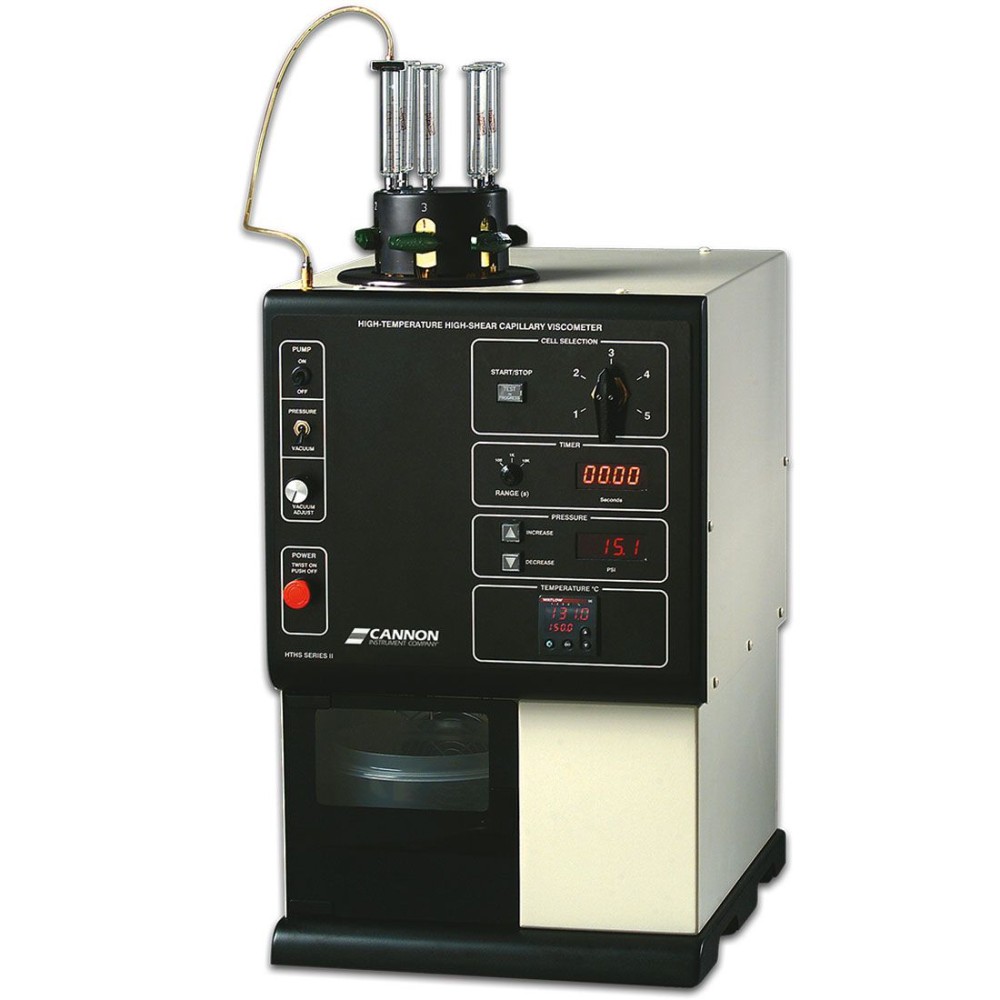

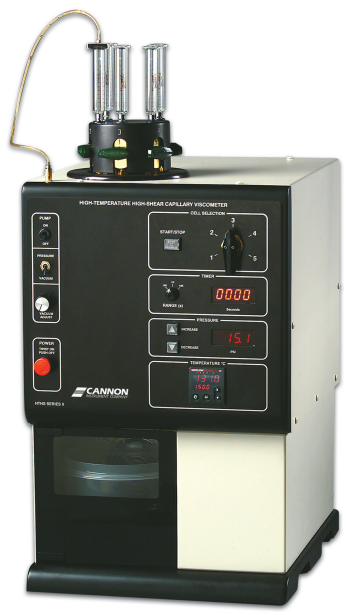

Капиллярный вискозиметр CANNON HTHS Series II

Назначение и принцип работы прибора HTHS Series II

CANNON HTHS Series II представляет собой специализированный многоячеечный капиллярный вискозиметр, разработанный для определения динамической вязкости моторных масел в условиях высоких температур и высоких скоростей сдвига (HTHS). Данный параметр является критически важным показателем способности смазочного материала формировать защитную пленку в узлах трения двигателя (подшипники коленвала, распредвал, поршневая группа) при экстремальных термических и механических нагрузках. Прибор полностью соответствует требованиям стандарта ASTM D5481 и спецификации SAE J300, обеспечивая необходимую точность и прецизионность измерений.

• Диапазон рабочих температур: от +30 °C до +150 °C с точностью поддержания ±0,1 °C;
• Стандартный диапазон вязкости: от 1,45 мПа·с (сП) до 7 мПа·с (сП);
• Расширяемый диапазон: возможность конфигурации до 20 мПа·с (сП) для специальных исследований;
• Скорость сдвига: фиксированная 1,4 × 10⁶ с⁻¹ при 150 °C согласно методике;
• Регулируемое давление теста: от 50 psi до 500 psi.

В отличие от ротационных методов, капиллярная вискозиметрия в модели HTHS Series II позволяет проводить измерения в режиме, максимально приближенном к реальным условиям гидродинамического трения в двигателе. Переменная температура и скорость сдвига делают прибор универсальным инструментом не только для рутинного контроля качества, но и для научно-исследовательских работ по разработке новых рецептур масел.

Соответствие международным стандартам и национальным ГОСТ

Метрологические характеристики и алгоритмы работы HTHS Series II валидированы на соответствие ключевым международным нормативам. Прибор удовлетворяет всем требованиям прецизионности следующих стандартов:

• ASTM D5481 — определение кажущейся вязкости при высокой температуре и высоком сдвиге методом многоячеечного капиллярного вискозиметра;
• SAE J300 — классификация вязкости моторных масел (раздел HTHS);
• CE Mark, EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, ROHS.

Для лабораторий в Российской Федерации и Республике Беларусь важно учитывать гармонизацию международных методов с национальной системой стандартизации. Результаты, полученные на данном оборудовании, признаются действительными при соблюдении требований следующих документов:

• ГОСТ 32906-2014 — Масла моторные. Определение динамической вязкости при высокой температуре и высокой скорости сдвига (метод HTHS), идентичен ASTM D5481;
• ГОСТ Р 57840-2017 — Масла моторные. Определение динамической вязкости при высокой температуре и высокой скорости сдвига (метод конус-плита), как альтернативный метод;
• ТР ТС 030/2012 — Технический регламент Таможенного союза «О требованиях к смазочным материалам, маслам и специальным жидкостям»;
• СТБ ISO 3016-2017 (Республика Беларусь) — применяется в комплексе с методами определения вязкости для полной характеристики масел.

Производительность и автоматизация процесса измерений

Конструкция HTHS Series II ориентирована на максимальную пропускную способность лаборатории без ущерба для точности. Многоячеечная система позволяет загружать до 5 образцов одновременно и проводить их последовательное тестирование в автоматическом режиме. Производительность прибора достигает 20 образцов в час при стандартных условиях (150 °C, 1,4 × 10⁶ с⁻¹), что существенно превышает возможности традиционных одноячеечных систем.

• Управление одной кнопкой: упрощенный интерфейс снижает влияние человеческого фактора;
• Цифровая индикация: отображение времени истечения, температуры и давления в реальном времени;
• Автономное ПО: программное обеспечение для расчета вязкости анализирует данные и формирует отчеты без необходимости подключения внешнего ПК;
• Разрешение таймера: 0,01 с для обеспечения высокой воспроизводимости результатов;
• Минимальный объем пробы: всего 10 мл на один тест.

Важной особенностью является встроенный цикл промывки (Sample Flush Cycle), который исключает необходимость использования опасных растворителей для очистки капилляров между тестами. Это повышает безопасность труда в лаборатории и сокращает расход реагентов. Сниженная роль оператора в процессе измерений напрямую способствует улучшению показателей повторяемости и воспроизводимости (Repeatability & Reproducibility), что подтверждено межлабораторными сравнительными испытаниями.

Технические спецификации и требования к установке

При планировании размещения оборудования необходимо учитывать его массогабаритные характеристики и условия эксплуатации:

• Габаритные размеры (Ш×Г×В): 52,1 × 38,7 × 68,6 см;
• Масса основного блока: 40,5 кг;
• Транспортировочный вес (со всеми принадлежностями): 77,1 кг;
• Электропитание: 100 В, 115 В или 230 В переменного тока, 50/60 Гц;
• Потребляемая мощность: 500 Вт;
• Условия окружающей среды: температура +15...+30 °C, относительная влажность 10–75% (без конденсации);
• Категория установки: II, степень загрязнения 2.

Важно отметить, что для сохранения гарантийных обязательств требуется заводская установка прибора. В случае отказа от услуг сертифицированного специалиста гарантия распространяется только на запасные части, а повреждения, возникшие вследствие некорректного монтажа, не являются гарантийным случаем. Комплект поставки включает вискозиметрический блок с 5 капиллярами, набор эталонов вязкости, прецизионный цифровой термометр с зондом и программное обеспечение для анализа данных.

Области применения и исследовательские возможности

Помимо рутинного контроля соответствия товарных масел спецификациям SAE J300, HTHS Series II широко используется в научно-исследовательских центрах и лабораториях производителей смазочных материалов. Возможность варьировать температуру и давление позволяет изучать реологическое поведение масел за пределами стандартных точек, что необходимо для:

• Разработки энергосберегающих масел с пониженной вязкостью HTHS;
• Оценки стабильности вязкостных присадок к сдвигу (SSI);
• Исследования поведения отработанных масел и продуктов окисления;
• Тестирования трансмиссионных и гидравлических жидкостей в нестандартных режимах;
• Верификации математических моделей зависимости вязкости от температуры и сдвига.

Надежность конструкции и проверенная временем технология CANNON обеспечивают долгосрочную стабильность метрологических характеристик, делая HTHS Series II выгодной инвестицией для любой лаборатории, занимающейся физико-химическим анализом нефтепродуктов.
