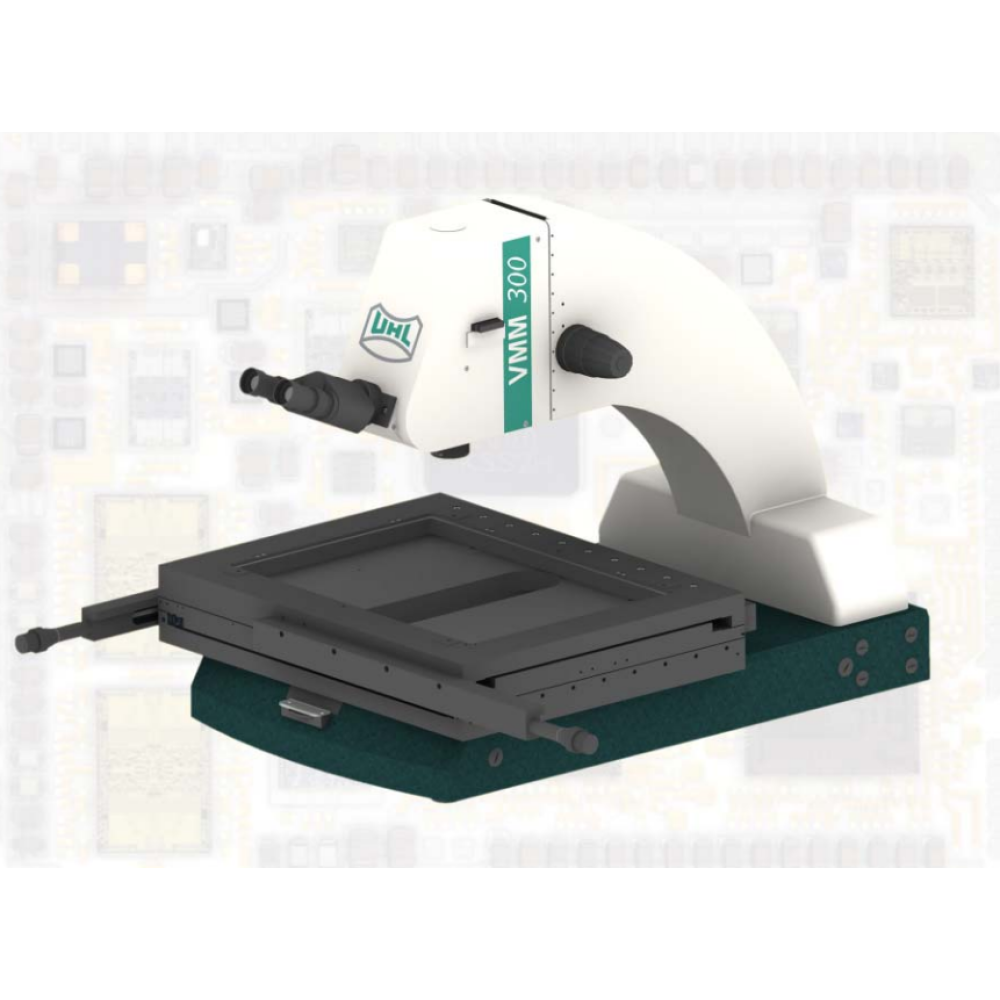

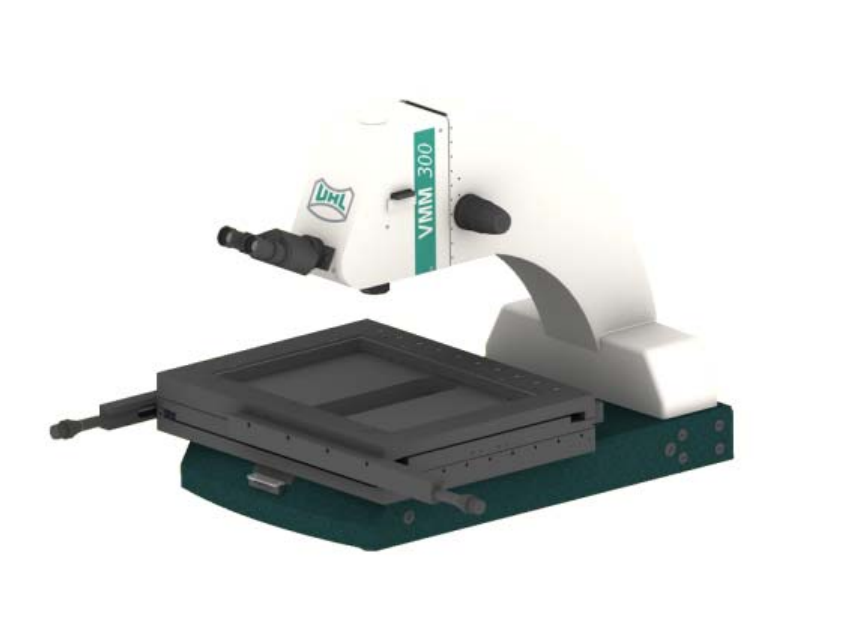

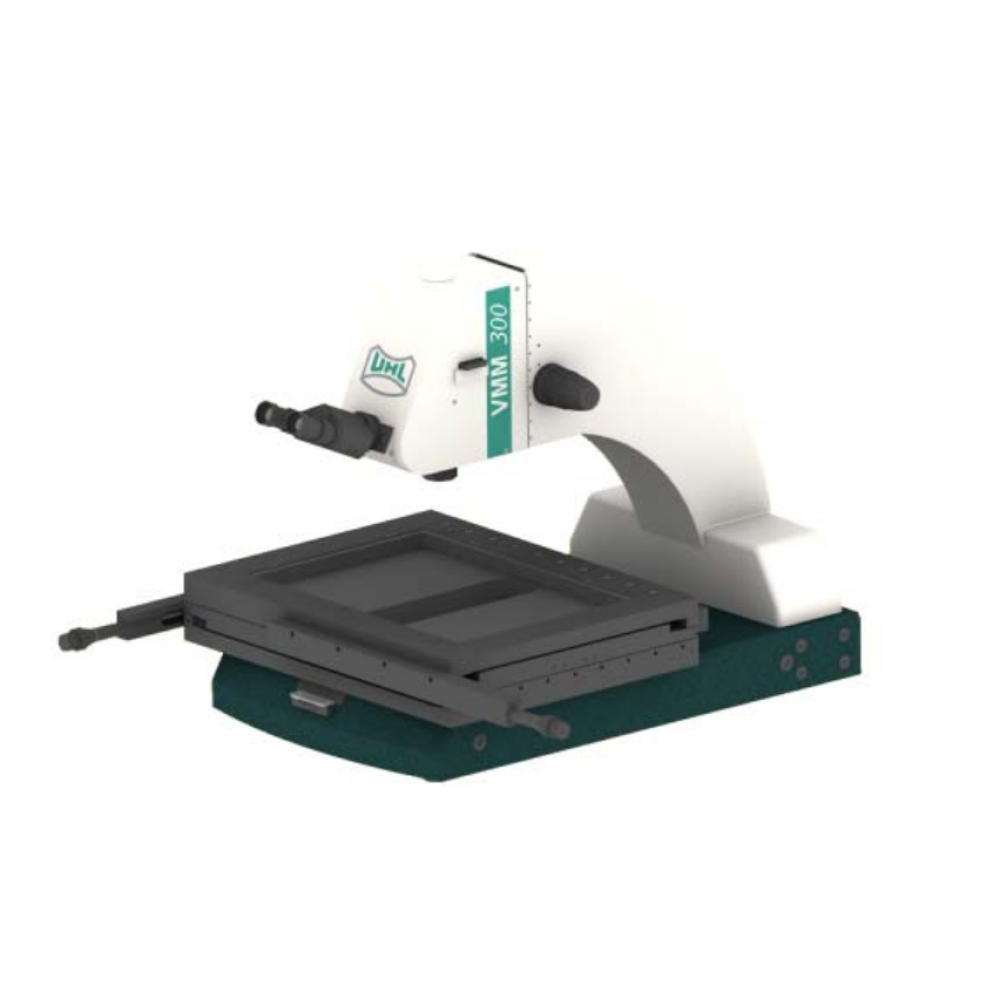

Измерительный микроскоп VMM 300

UHL Measuring Microscope VMM300: Высокоточный инструмент для промышленности и науки

В современном производстве, научных исследованиях и метрологических лабораториях точность измерений играет решающую роль. Компания Walter Uhl techn. Mikroskopie GmbH & Co. KG предлагает передовое решение — измерительный микроскоп VMM300, разработанный для высокоточных измерений крупногабаритных деталей с исключительной точностью и гибкостью. Этот прибор сочетает в себе прочную конструкцию, передовую оптику и современное программное обеспечение, обеспечивая надёжность в самых требовательных условиях.

Универсальное применение в промышленности и науке

Микроскоп VMM300 предназначен для широкого спектра задач и отраслей:

• Машиностроение и станкостроение
• Автомобильная и авиакосмическая промышленность
• Электроника и электротехника
• Точная механика и оптика
• Медицинская техника
• Научные исследования и университеты
• Лаборатории калибровки и криминалистики

Прибор эффективно справляется с измерением деталей, полученных методами резания, штамповки, литья под давлением, а также с контролем шаблонов, электродов для электроэрозионной обработки, медицинских имплантов и печатных плат.

Прочный механический базис — основа точности

Одной из ключевых особенностей VMM300 является массивное основание из гранита, обеспечивающее исключительную устойчивость и минимальную чувствительность к колебаниям температуры. Это критически важно для поддержания точности в условиях цеха или лаборатории.

• Измерительный стол с направляющими на роликовых подшипниках гарантирует плавное и стабильное перемещение.
• Доступны две конфигурации рабочего поля:
  • 350 × 200 мм
  • 420 × 300 мм

• Максимальная нагрузка на стол — 20 кг.
• Быстрое позиционирование вручную и точная настройка с помощью винтов.
• Опционально — моторизованный привод с джойстиком и контроллером движения по 3 осям.

Технические характеристики VMM300

Высококачественная оптика от Leica

Оптическая система VMM300 разработана в сотрудничестве с Leica, что гарантирует безупречное качество изображения:

• Телецентрический ход лучей — размер изображения остаётся неизменным даже при неточном фокусировании, что критично для точных измерений.
• Плоское, бесискажённое изображение с полной коррекцией аберраций.
• Большое рабочее расстояние — до 88 мм (для объектива 1:1).
• Быстрая замена объективов с помощью байонетного крепления.
• Поддержка видеокамеры через C-Mount адаптеры (1,2× или 0,4–1,2×).

Гибкая система освещения

VMM300 поддерживает несколько режимов освещения:

• Проходящий свет (с диафрагмой)
• Коаксиальный падающий свет
• Наклонный падающий свет (под ±45°)
• Кольцевой свет (светодиодный или волоконно-оптический)
• Поляризованное освещение и дифференциальный интерференционный контраст (DIC) — для анализа микроструктур, особенно в металлографии.

Программное обеспечение: от простых измерений до автоматизации

UHL предлагает несколько решений для обработки данных:

• OMS — гибкое ПО для ручных и моторизованных микроскопов. Подходит для первичных образцов и мелких серий. Автоматическое обнаружение краёв, шаблоны на экране, RS-232 и USB-интерфейс.
• Metlogix M2/M3 — современное ПО с сенсорным интерфейсом на планшете. Поддержка многокоординатных измерений, графическое отображение детали, оценка допусков по ISO/DIN, экспорт данных в PDF, Excel, DXF.
• MX230 — компактный цифровой индикатор для быстрых измерений на производстве без ПК.

Комплектация и модульность

VMM300 поставляется в различных конфигурациях — от базовой ручной до полностью моторизованной с видеокамерой и ПО. В стандартную комплектацию входят:

• Гранитное основание
• Бинокулярный тубус 10×
• Объектив 2:1 (входит в базовую версию)
• Полевой вставной крест с линиями ±60°
• Диафрагма для проходящего света
• Два LED-источника света

Дополнительно доступны:

• Угломерная вставка с цифровым датчиком (VM4-302)
• Микрооптический блок с 6 объективами (до 1500×)
• Камеры USB 3.0 (2048×1536 или 2592×2048 пикселей)
• Светодиодные кольцевые источники света с дистанционным управлением

Почему стоит выбрать VMM300?

• Точность до 0,1 мкм — соответствует метрологическим стандартам.
• Надёжность — гранитная основа, промышленные компоненты.
• Гибкость — выбор оптики, освещения, ПО и управления.
• Поддержка автоматизации — идеален для повторяющихся измерений.
• Сертифицируемая точность — возможность калибровки по стандартам PTB.

Измерительный микроскоп UHL VMM300 — это эталон точности, надёжности и функциональности. Он подходит как для лабораторий высокой точности, так и для жёстких условий производства. Благодаря модульной конструкции и широкому выбору опций, VMM300 легко адаптируется под любые задачи — от контроля качества до исследований в микроэлектронике.
