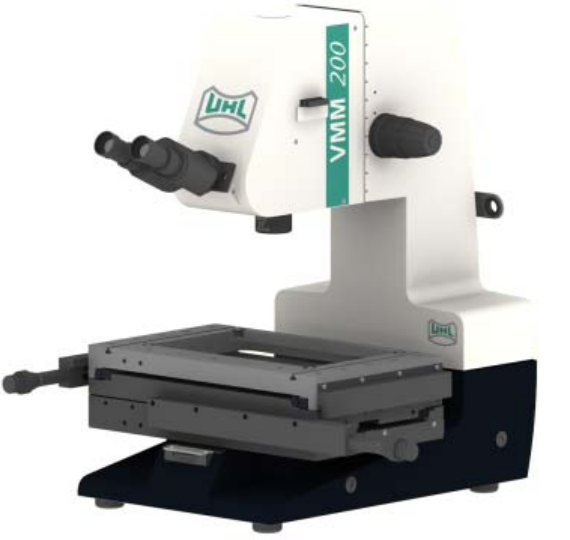

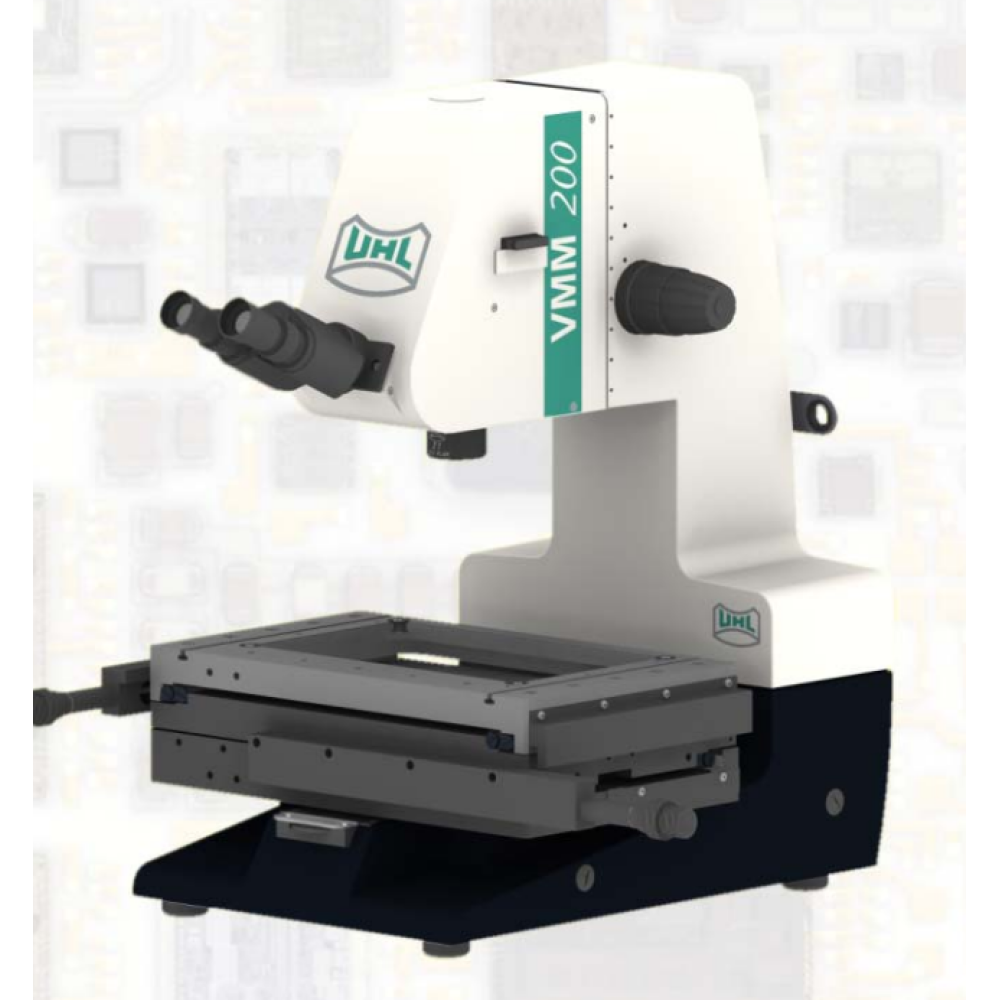

Измерительный микроскоп VMM 200

Измерительный микроскоп UHL VMM200: эталон точности в промышленной метрологии

В современном производстве, где каждый микрон имеет значение, точность измерений становится критически важной. Компания Walter Uhl Technische Mikroskopie GmbH & Co. KG предлагает передовое решение — измерительный микроскоп VMM200, сочетающий в себе прочную механическую базу, высококачественную оптику и современные цифровые технологии. Этот прибор предназначен для высокоточных измерений в самых требовательных отраслях промышленности и научных лабораториях.

Универсальное применение в промышленности и науке

Микроскоп VMM200 — это модульная система, которую можно адаптировать под конкретные задачи клиента. Он находит применение в широком спектре сфер:

• Машиностроение и производство автомобилей
• Авиационная и космическая промышленность
• Электроника и микроэлектроника
• Точная механика и оптические приборы
• Медицинская техника и имплантология
• Лаборатории контроля качества и криминалистики

Прибор способен измерять детали, полученные как механической обработкой, так и бесстружечным способом — штамповкой, литьем под давлением, электроэрозионной обработкой. Он подходит для контроля форм, углов, толщины покрытий, анализа структуры материалов и выявления микротрещин.

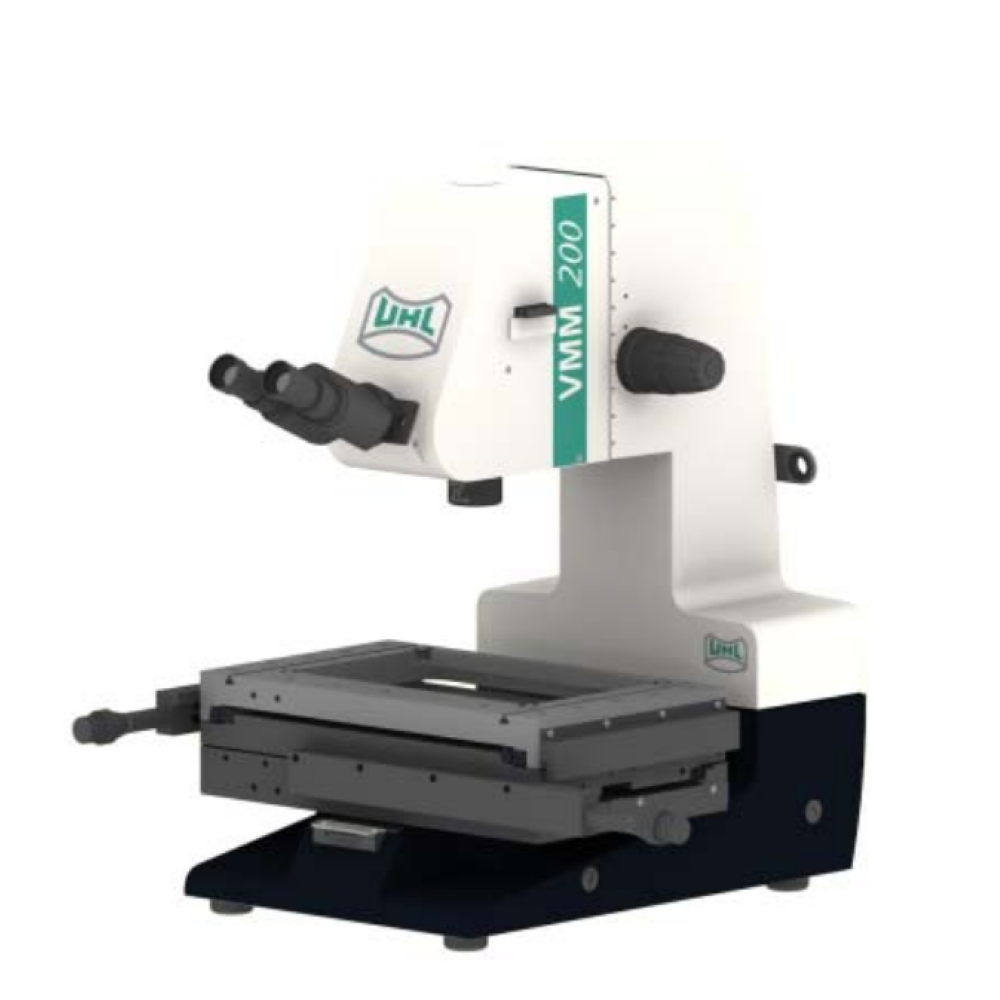

Прочная механическая основа для максимальной стабильности

База микроскопа изготовлена из серого чугуна, что обеспечивает высокую жесткость и устойчивость к вибрациям. Это особенно важно для точных измерений, где даже малейшее смещение может повлиять на результат.

• Диапазон перемещения по осям X/Y: 150×100 мм или 250×150 мм
• Перемещение по оси Z: 150 мм
• Направляющие: роликовые подшипники — обеспечивают плавное и точное движение
• Максимальная нагрузка на стол: до 20 кг
• Температурная стабильность: минимальная чувствительность к кратковременным изменениям температуры
• Возможность ручного и моторизованного управления — для гибкости в работе

Высокоточная оптическая система от Leica

Оптика — сердце любого измерительного микроскопа. В VMM200 используются телесцентрические измерительные объективы TELEPLAN, разработанные компанией Leica. Это означает, что размер изображения не изменяется при неточном фокусировании — ключевое условие для высокой точности измерений.

Основные характеристики оптики:

• Телесцентрический ход лучей — постоянство масштаба изображения
• Плоское и бесискаженное изображение
• Большое рабочее расстояние — до 88 мм (для объектива 1:1)
• Быстрая смена объективов — байонетное крепление
• Объективы в комплекте: 2:1 (входит в базовую версию)

Доступны следующие объективы:

Точная система измерения и цифровая обработка данных

Микроскоп оснащен оптоэлектронной измерительной системой с инкрементальными шкалами и разрешением 0,0001 мм (0,1 мкм). Погрешность измерения — 1,8 мкм + 0,0025 × L мкм, что соответствует стандарту VDI/VDE 2617.

Дополнительно доступна цифровая система измерения по оси Z (диапазон 150 мм). Все данные могут выводиться на цифровой дисплей или обрабатываться программным обеспечением.

Гибкая подсветка для любых задач

Система освещения включает:

• Проходящий свет (для прозрачных деталей)
• Коаксиальный падающий свет
• Кольцевой свет (включая 4-сегментный LED)
• Наклонный падающий свет
• Свет с поляризацией и интерференционным контрастом (DIC) — для анализа структуры поверхности

Источник света — светодиодный, с регулировкой яркости. Свет передается по оптоволоконному кабелю, что исключает тепловое воздействие на образец.

Современное программное обеспечение для автоматизации

Выбор ПО зависит от уровня автоматизации:

• MX230 — компактный цифровой индикатор для быстрых измерений на производстве
• OMS — гибкое программное обеспечение для ручных и моторизованных микроскопов, с возможностью программирования последовательностей измерений
• Metlogix M3 — продвинутая система с сенсорным интерфейсом, поддержкой DXF-сравнения, оценкой допусков по ISO и экспортами данных

Программное обеспечение позволяет:

• Автоматическое обнаружение краев
• Построение геометрических элементов (окружности, прямые, углы)
• Оценку соответствия допускам
• Формирование отчетов с графиками и комментариями

Комплектации: ручные и моторизованные версии

Микроскоп доступен в двух основных конфигурациях:

• Ручная версия — с бинокулярной трубой и ручной регулировкой
• Моторизованная версия — с управлением от джойстика и 3-осевым контроллером движения

Пример заказа: VM4-AO01 — моторизованная версия с видеотрубой, ПО OMS, столом 250×150 мм.

Дополнительные аксессуары

• Полевые вставки с крестами и концентрическими кругами
• Цифровой угловой измеритель (VM4-302)
• Центровые упоры и поворотные столы
• USB-камеры высокого разрешения (2048×1536 пикселей)
• Микрооптические насадки с 6 объективами и DIC-контрастом

Технические характеристики (основные)

Почему стоит выбрать UHL VMM200?

• Немецкое качество и точность
• Модульная конструкция — под любые задачи
• Интеграция с ПО и автоматизация
• Поддержка метрологической прослеживаемости (калибровка по стандарту PTB)
• Гарантия надежности в промышленных условиях

Измерительный микроскоп UHL VMM200 — это не просто прибор, а полноценная система контроля качества, сочетающая в себе прочность, точность и современные цифровые технологии. Он идеально подходит для предприятий, где требуется высокая повторяемость измерений, анализ сложных геометрических форм и документирование результатов. Будь то контроль первой детали, серийное производство или научные исследования — VMM200 обеспечит точность, на которую можно положиться.

Закажите измерительный микроскоп UHL VMM200 уже сегодня и повысьте точность вашего производства!
