Измерительный микроскоп VMM 100

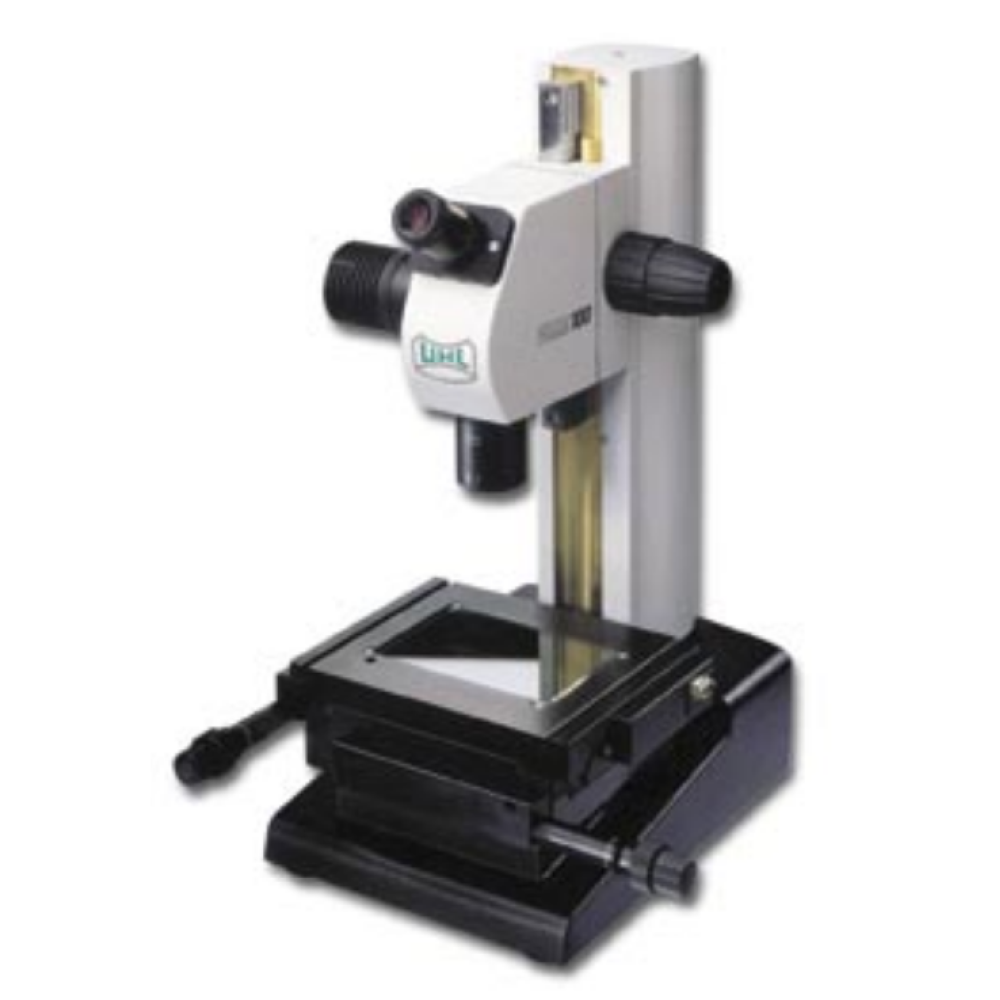

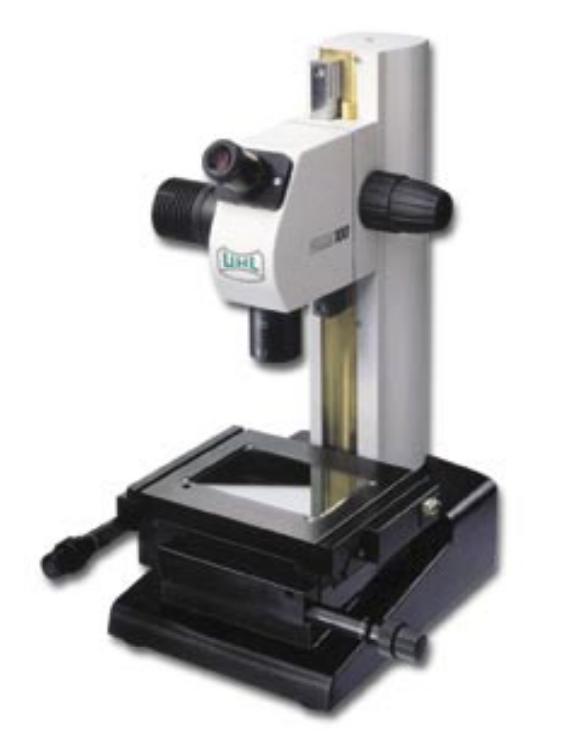

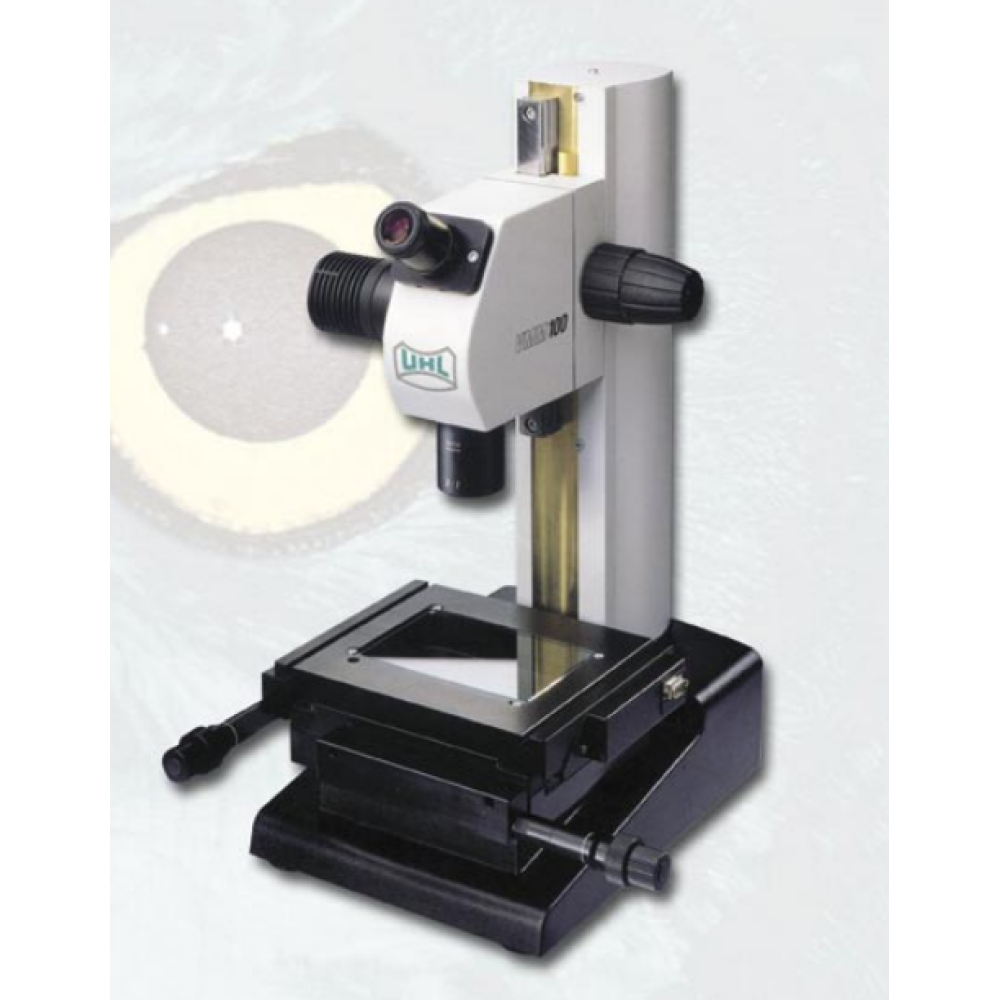

Измерительный микроскоп UHL VMM 100: высокая точность и универсальность в промышленном контроле

В современном производстве, где каждый микрон имеет значение, точность измерений становится критически важным фактором. Измерительный микроскоп UHL VMM 100 — это передовое решение для высокоточного оптического контроля деталей в автомобильной, электронной, аэрокосмической промышленности и научных лабораториях. Разработанный немецкой компанией Walter Uhl, прибор сочетает в себе высокую скорость измерений, увеличение до 1000 крат и точность, соответствующую самым строгим промышленным стандартам.

Назначение и сфера применения

UHL VMM 100 предназначен для бесконтактного оптического измерения геометрических параметров деталей из металла, пластика, керамики и эластомеров. Благодаря своей универсальности, микроскоп используется:

• При контроле первичных образцов и выборочном тестировании;
• В серийном контроле литьевых, штампованных и литых под давлением деталей;
• Для проверки калибров, шаблонов, режущего инструмента, пружин и профилей;
• В лабораториях НИОКР и университетах для исследования структуры материалов и анализа изломов.

Особое преимущество — возможность измерения деформируемых деталей, таких как резиновые уплотнители, без механического воздействия.

Технические характеристики UHL VMM 100

Сменные объективы: гибкость под задачу

Одним из ключевых преимуществ VMM 100 является возможность установки различных объективов с разным увеличением и рабочим расстоянием. В стандартную комплектацию входит объектив 2:1 (20×), но доступны и другие варианты:

Для максимального увеличения используется специальный Plan Fluor объектив 100:1, обеспечивающий высокую резкость и цветопередачу — идеален для металлографии и анализа микроструктур.

Цифровые системы отсчёта: от базового до программируемого

Для автоматизации измерений доступны цифровые блоки отсчёта:

• QC100 — двухкоординатный дисплей (X, Y), разрешение 0,0005 мм, выход RS232.
• QC200 — продвинутая система с алфавитно-цифровым дисплеем, поддержкой геометрических функций, памятью значений и интерфейсами RS232 + параллельный порт для принтера.

Система QC200 позволяет:

• Выполнять измерения без ручного вычисления;
• Автоматически трансформировать координаты (не требуется механическая подгонка детали);
• Измерять диаметры по окружностям (от 3 до 50 точек);
• Работать в прямоугольной или полярной системе координат;
• Хранить до 50 значений на один геометрический элемент;
• Программировать последовательности измерений (до 250 шагов).

Дополнительные опции и аксессуары

• Поворотный стол (VM3-610) — позволяет механически выравнивать деталь с диапазоном поворота ±7,5°.
• Наклонное освещение (VM4-503) — обеспечивает подсветку под углом для выявления рельефа и дефектов.
• C-Mount адаптер (VM3-401) — замена окуляра на видеокамеру для подключения к ПО (например, UHL-OMS).
• Ножная педаль — для обнуления показаний и передачи данных на ПК или принтер.

Преимущества для промышленного использования

• Высокая точность и повторяемость — благодаря оптоэлектронной системе и стабильной механике.
• Быстрое позиционирование — эргономичные рукоятки для быстрой и точной настройки.
• Долговечность — металлический корпус, качественные подшипники, защита от пыли.
• Готов к интеграции — подключение к ПК, печать отчётов, архивирование данных.
• Калибровка и сертификат — в комплекте с прибором — сертификат калибровки от производителя.

Инвестиция в качество и эффективность

Измерительный микроскоп UHL VMM 100 — это не просто оптический прибор, а комплексное решение для контроля качества на производстве. Благодаря высокому увеличению, точности до 0,5 мкм, гибкости настройки и расширенным цифровым функциям, он идеально подходит для предприятий, где важны надёжность, скорость и соответствие международным стандартам.

Если вы ищете надёжный, точный и масштабируемый измерительный микроскоп — UHL VMM 100 станет вашим ключевым инструментом в обеспечении качества продукции. Доступны различные конфигурации под задачи от базового контроля до автоматизированных измерительных линий.

Поставляется с пылезащитным чехлом, блоком питания, руководством и сертификатом. Гарантия и техническая поддержка от официального поставщика.
