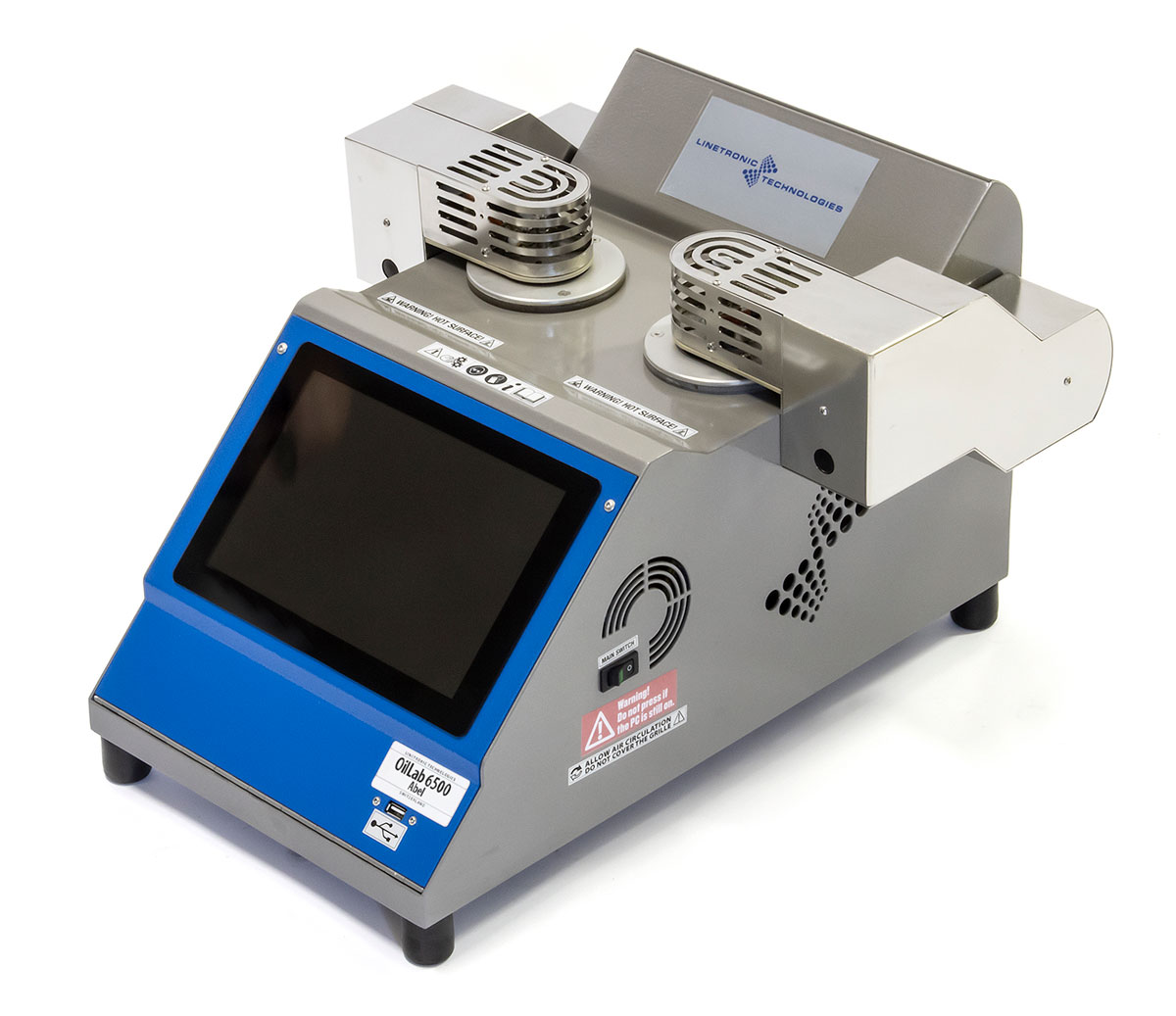

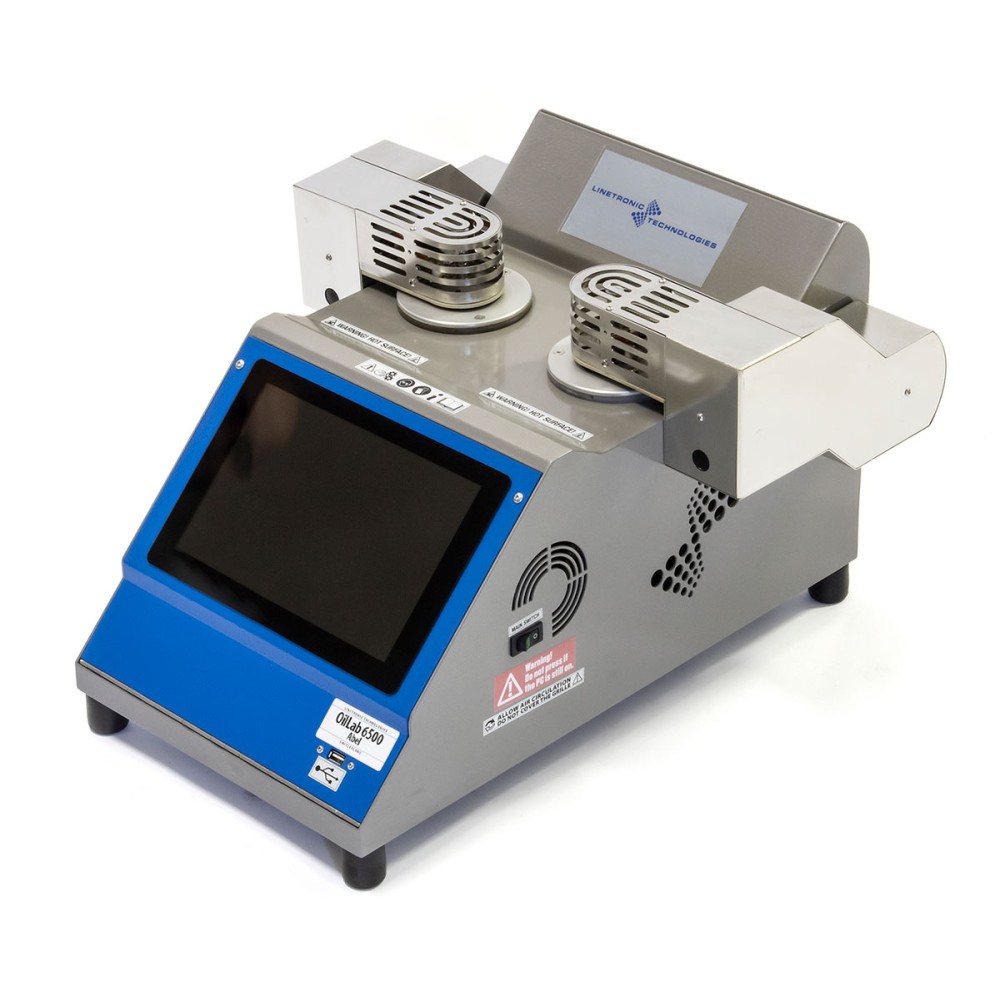

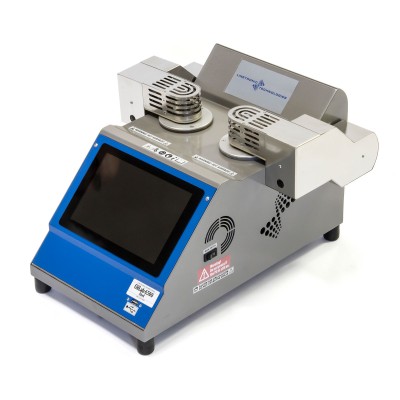

Двухпозиционный автоматический анализатор температуры вспышки OilLab 6500

Назначение и преимущества двухпозиционной конструкции

Автоматический анализатор OilLab 6500 представляет собой высокопроизводительное решение для лабораторий, специализирующихся на контроле качества легковоспламеняющихся жидкостей. Прибор предназначен для определения температуры вспышки нефтепродуктов в диапазоне от -18°C до +71°C, что охватывает такие продукты, как авиационный керосин (Jet A-1), различные органические растворители, легкие дистилляты и отработанные материалы.

Ключевой особенностью модели OilLab 6500 является наличие двух калиброванных латунных тиглей с метками уровня заполнения. Это позволяет оператору загружать два образца одновременно или проводить последовательные испытания с минимальным временем простоя, значительно увеличивая пропускную способность лаборатории по сравнению с однопозиционными моделями. Прибор работает в автономном режиме (stand-alone), не требуя подключения к внешнему компьютеру для управления.

Принцип действия и автоматизация процессов

Измерение проводится методом Абеля в закрытом тигле. Образец нагревается электрическим нагревателем при непрерывном перемешивании со скоростью 30 ± 5 об/мин. Когда температура достигает заданной контрольной точки, автоматический механизм поднимает и позиционирует заслонку, открывая доступ источнику зажигания. Если вспышка не происходит, заслонка закрывается, и нагрев продолжается.

Важным преимуществом OilLab 6500 является полная автоматизация механических движений. Специальный подъемно-позиционирующий рычаг исключает ошибки оператора при установке заслонки и введении источника зажигания. Это обеспечивает высокую воспроизводимость результатов и соблюдение строгих геометрических требований стандартов.

Система зажигания и детекции

Прибор оснащен современной электрической системой зажигания, что делает его эксплуатацию максимально безопасной и удобной, так как отпадает необходимость в подключении газовых баллонов. Долговечный электрический воспламенитель гарантирует стабильную работу в течение длительного времени.

Для фиксации момента вспышки используется единый мультидетектор, объединяющий в себе ионизационный и тепловой сенсоры. Такая комбинированная система надежно обнаруживает даже слабые вспышки паров летучих жидкостей и защищает от ложных срабатываний, вызванных внешними факторами.

Система охлаждения и температурный контроль

Поскольку метод Абеля часто требует проведения испытаний при температурах ниже окружающей среды, OilLab 6500 оснащен специальными портами для подключения внешнего источника охлаждения. Использование криостата или циркулятора является обязательным условием для тестирования образцов с низкой температурой вспышки.

Температура образца измеряется платиновым сопротивлением PT100 класса A в нержавеющей оболочке. Встроенный барометрический датчик автоматически корректирует результаты измерений до нормального атмосферного давления (101,3 кПа) в конце каждого анализа, что требуется большинством международных стандартов.

Интеллектуальное управление и программное обеспечение Lab-Link

Управление прибором осуществляется через мощный безвентиляторный панельный ПК на базе четырехъядерного процессора Intel с сенсорным экраном PCAP диагональю 10,1 дюйма. Экран поддерживает управление пальцем, в перчатках и стилусом, имеет высокое разрешение и контрастность.

Программное обеспечение Lab-Link предоставляет расширенный функционал:

• Автоматическое выполнение анализа согласно выбранным стандартам (EN, ISO, IP)
• Режим работы с образцами с неизвестной температурой вспышки
• Программирование ожидаемой температуры вспышки для оптимизации времени теста
• Хранение более 65 000 результатов анализов во внутренней памяти
• Экспорт данных и интеграция с LIMS через порт Ethernet
• Автоматическая диагностика целостности датчиков и системы безопасности
• Звуковая и визуальная сигнализация об окончании теста или ошибках
• Конфигурационное меню с возможностью сохранения до 20 предустановленных профилей образцов

Соответствие международным стандартам и ГОСТ

Прибор OilLab 6500 сертифицирован для проведения испытаний в соответствии с ведущими мировыми стандартами:

• EN 924 — Нефтепродукты. Определение температуры вспышки. Метод Абеля в закрытом тигле
• EN 13736 — Определение температуры вспышки. Метод Абеля-Пенса
• ISO 1516 — Нефтепродукты. Определение температуры вспышки. Метод Абеля
• ISO 3679 — Нефтепродукты. Определение температуры вспышки/воспламенения. Метод быстрого равновесия в закрытом тигле
• ISO 13736 — Нефтепродукты. Определение температуры вспышки. Метод Абеля-Пенса
• IP 170, IP 491, IP 492 — Методы Института нефти

В Российской Федерации и Республике Беларусь данные приборы полностью соответствуют требованиям национальных стандартов:

• ГОСТ 6356-78 (ИСО 2719-73) — Нефтепродукты. Метод определения температуры вспышки в закрытом тигле. Для легких фракций применяются методики, гармонизированные с ISO 1516 и ISO 3679.
• ГОСТ Р 52925-2008 — Масла моторные. Технические условия. Требует контроля температуры вспышки.
• ГОСТ 32513-2013 — Топлива дизельные. Устанавливает нормы на температуру вспышки.
• СТБ 1160-2012 — Масла индустриальные. Общие технические условия.

Вспомогательное оборудование и расходные материалы

Для обеспечения работы прибора при низких температурах рекомендуется использовать лабораторный криостат LT/CB-40830/M-PLUS. Он обеспечивает охлаждение до -30°C, имеет емкость 8 литров и оснащен циркуляционным насосом. Конструкция из нержавеющей стали с эпоксидным покрытием обеспечивает долговечность и легкость очистки.

Основные запасные части включают:

• Калиброванный латунный тигель (арт. 5666)
• Электрический воспламенитель длительного срока службы (арт. 3761)
• Датчик температуры продукта PT100 (арт. 17314)
• Тепловой ионизационный датчик PT100 (арт. 3646)
• Предохранители 6,3 А (упаковка из 10 штук, арт. 17353)

Для верификации точности прибора используются сертифицированные образцы сравнения, например, авиационный керосин Jet A-1 с сертифицированной температурой вспышки около +40°C (арт. 7271).

Безопасность и надежность

OilLab 6500 оснащен многоуровневой системой безопасности, включающей автоматическое обнаружение возгорания с функцией пожаротушения, защиту от перегрева с автоматическим отключением нагрева и диагностику неисправностей датчиков. Отсутствие открытого газового пламени благодаря электрическому зажиганию дополнительно снижает риски в лаборатории.

Двухпозиционная конструкция OilLab 6500 делает его идеальным выбором для крупных лабораторий, где требуется высокая скорость обработки проб и максимальная надежность результатов при тестировании летучих нефтепродуктов.
