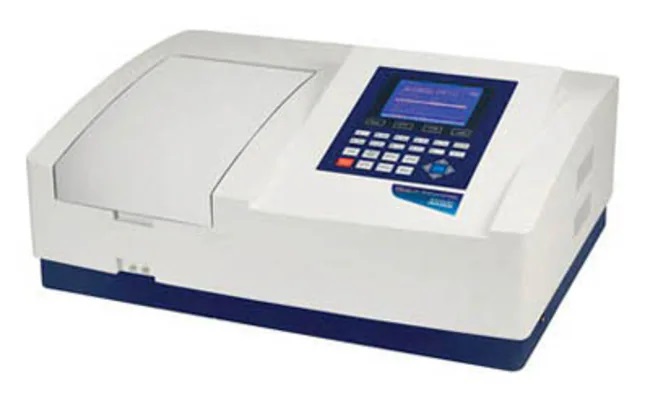

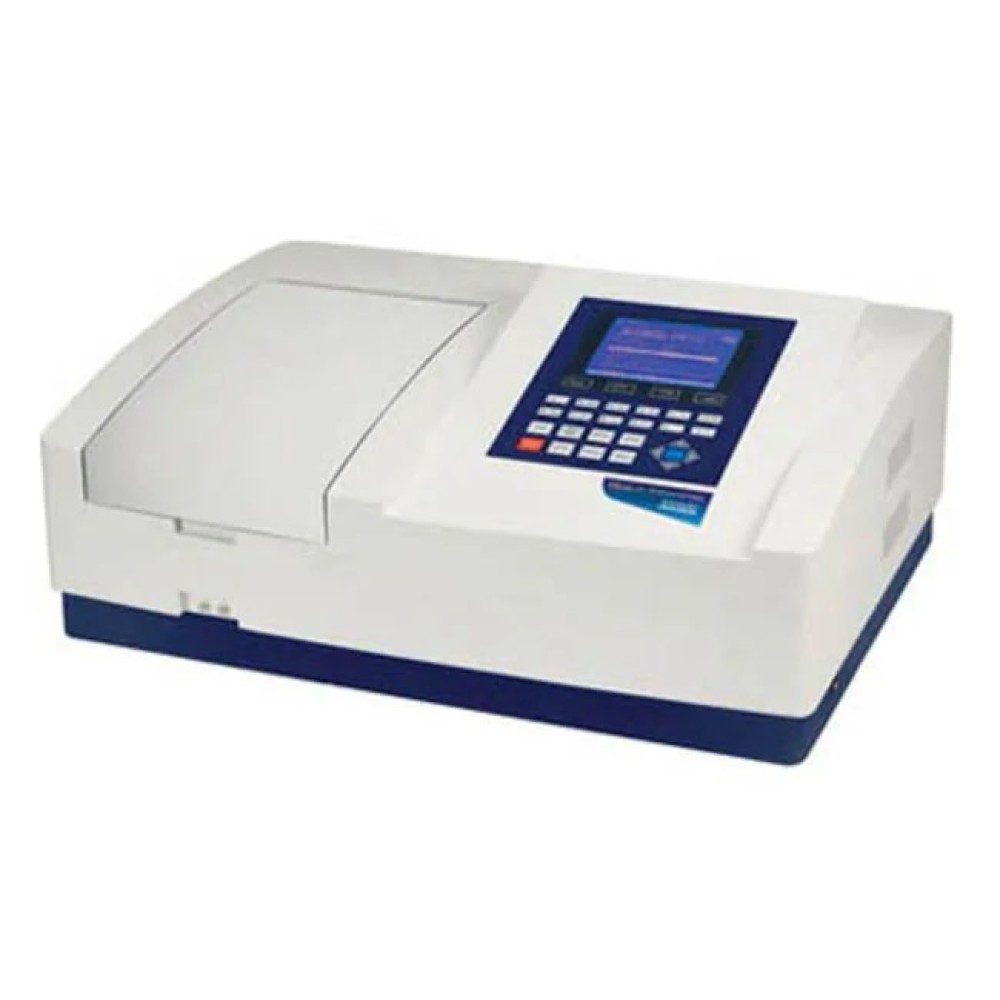

Двухлучевой спектрофотометр Jenway 8307006

Jenway Variable Double-Beam Spectrophotometer — двухлучевой спектрофотометр с переменной шириной спектральной полосы

Спектрофотометр Jenway с переменной спектральной полосой пропускания представляет собой прецизионный аналитический прибор, разработанный для выполнения широкого круга задач в лабораторной практике. Аппарат сочетает двухлучевую оптическую схему с высокой стабильностью, два независимых детектора и гибкую настройку ширины щели, что обеспечивает исключительную точность измерений в ультрафиолетовой и видимой областях спектра. Модель ориентирована на использование в фармацевтических, биохимических, клинических и исследовательских лабораториях, где критически важны воспроизводимость результатов и соответствие нормативным требованиям.

Назначение и области применения

Прибор предназначен для решения следующих аналитических задач:

• фотометрия и определение оптической плотности растворов;
• измерение концентрации веществ в диапазоне от 0 до 99 999 условных единиц;
• многоволновая спектрофотометрия с регистрацией нескольких длин волн одновременно;
• сканирование спектров поглощения и пропускания;
• кинетические исследования ферментативных и химических реакций в реальном времени;
• количественный анализ (квантификация) целевых аналитов;
• определение чистоты и концентрации ДНК, РНК и белков;
• контроль качества готовой продукции в фармацевтическом производстве.

Благодаря двум детекторам и стабильной оптической конструкции аппарат минимизирует влияние дрейфа источника излучения и флуктуаций интенсивности света, что делает его пригодным для длительных серийных измерений без необходимости частой перекалибровки.

Ключевые технические характеристики

Ниже приведены основные параметры прибора, определяющие его аналитические возможности:

1. Диапазон длин волн — от 190 до 1100 нм, охватывающий ближний ультрафиолет, видимую и ближнюю инфракрасную области.
2. Переменная спектральная ширина полосы — 0,5; 1; 2; 4; 5 нм, что позволяет адаптировать разрешение к конкретной методике.
3. Источники излучения — вольфрам-галогенная лампа для видимой и ближней ИК-области, дейтериевая лампа для ультрафиолетового диапазона.
4. Оптическая схема — двухлучевая (Double Beam), обеспечивающая автоматическую компенсацию фоновых эффектов.
5. Разрешение по пропусканию — 0,1 %T; по абсорбции — 0,001 А.
6. Точность установки длины волны — ±0,3 нм при ширине щели 0,5 и 1 нм; ±0,5 нм при ширине 2, 4 и 5 нм.
7. Рассеянный свет — менее 0,05 %T на длинах волн 220 и 360 нм.
8. Скорость сканирования — от 100 до 2 000 нм/мин.
9. Уровень шума — 0,0005 А.
10. Габаритные размеры — 600 × 450 × 200 мм (Ш × Г × В).
11. Масса — 22 кг.
12. Электропитание — 220/110 В, 50/60 Гц, потребляемая мощность 120 ВА; рабочее напряжение 230 В.

Оптическая система и источники излучения

Двухлучевая конструкция прибора реализована на основе высоко стабильной оптики, в которой опорный и измерительный каналы формируются одновременно. Такой подход исключает погрешности, связанные с постепенным снижением интенсивности ламп и изменением условий окружающей среды в ходе эксперимента.

Вольфрам-галогенная лампа обеспечивает непрерывный спектр в диапазоне приблизительно от 350 до 1100 нм, а дейтериевая лампа генерирует интенсивное излучение в ультрафиолетовой области от 190 до 350 нм. Автоматическое переключение между источниками происходит на заданной длине волны без участия оператора, что упрощает проведение полноспектрального сканирования.

Программное обеспечение и интерфейсы

Встроенная пользовательская панель управления позволяет выполнять базовые операции — установку нуля, калибровку по 100 %T, запуск сканирования и считывание результатов — непосредственно на приборе. Для расширенной работы с данными предусмотрен порт USB, через который результаты измерений сохраняются на внешние носители или передаются на персональный компьютер.

В комплект поставки входит программное обеспечение Jenway Prism для ПК, предоставляющее следующие возможности:

• построение и экспорт спектров поглощения и пропускания;
• математическая обработка кривых (сглаживание, вычитание фона, дифференцирование);
• многокомпонентный количественный анализ;
• кинетические расчёты с определением начальных скоростей;
• формирование отчётов и экспорт данных в распространённые форматы;
• управление параметрами сканирования и шириной щели удалённо.

Соответствие требованиям Европейской фармакопеи

Прибор спроектирован с учётом требований монографий Европейской фармакопеи (European Pharmacopoeia, Ph. Eur.) к спектрофотометрическим методикам. В частности, обеспечивается выполнение условий, изложенных в общей главе 2.2.25 «Absorption spectrophotometry, ultraviolet and visible», касающихся:

• проверки точности длины волны с использованием стандартных фильтров (гольмиевый фильтр, дейтериевая эмиссионная линия 656,1 нм);
• контроля фотометрической линейности с помощью растворов калия дихромата;
• определения уровня рассеянного света с применением растворов калия хлорида и натрия иодида;
• разрешающей способности при анализе толуола в гексане.

Применимые международные стандарты

Эксплуатация и метрологическое обеспечение спектрофотометра опираются на ряд международных документов:

• ISO 17166:2015 — рекомендации по спектрофотометрическим измерениям в аналитической химии;
• ISO/IEC 17025:2017 — общие требования к компетентности испытательных и калибровочных лабораторий;
• IEC 61010-1:2010 — требования безопасности электрического оборудования для измерений, управления и лабораторного применения;
• IEC 61326-1 — электромагнитная совместимость измерительного и лабораторного оборудования;
• ISO 21348 — определения солнечного спектрального облучения (методологическая база для спектральных измерений);
• ISO 8655 — поршневые объёмные устройства, используемые при подготовке проб для спектрофотометрии;
• Руководства Европейской фармакопеи (главы 2.2.25 и 2.2.41) по УФ/Вид-спектрофотометрии.

Российские и белорусские ГОСТы

При внедрении прибора в лаборатории на территории Российской Федерации и Республики Беларусь следует руководствоваться следующими нормативными документами:

• ГОСТ Р 8.736-2011 — Государственная система обеспечения единства измерений. Измерения спектрофотометрические. Методика поверки;
• ГОСТ 12005-88 — Спектрофотометры атомно-абсорбционные. Общие технические условия (применяется в части общих требований к оптическим измерительным приборам);
• ГОСТ Р 52931-2008 — Приборы контроля и регулирования технологических процессов. Общие технические условия;
• ГОСТ 8.557-2007 — Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости;
• ГОСТ 12.2.091-2012 — Безопасность электрического оборудования для измерений, управления и лабораторного применения (гармонизирован с IEC 61010-1);
• ГОСТ Р ИСО/МЭК 17025-2019 — Общие требования к компетентности испытательных и калибровочных лабораторий;
• СТБ ИСО/МЭК 17025-2007 (Республика Беларусь) — Общие требования к компетентности испытательных и калибровочных лабораторий;
• СТБ 2211-2011 (Республика Беларусь) — Средства измерений. Общие требования к метрологическому обеспечению;
• ГОСТ 29074-91 — Приборы для спектроскопии. Термины и определения.

Преимущества двухлучевой схемы с переменной шириной щели

Возможность выбора ширины спектральной полосы от 0,5 до 5 нм даёт оператору гибкость при построении методики:

• при ширине 0,5 нм достигается максимальное спектральное разрешение, необходимое для разделения близко расположенных пиков в многокомпонентных смесях;
• при 1 и 2 нм обеспечивается баланс между разрешением и отношением сигнал/шум для большинства рутинных определений;
• при 4 и 5 нм повышается световой поток, что удобно для работы с мутными или слабопоглощающими растворами и для кинетических серий с высокой частотой съёма данных.

Двухлучевая архитектура в сочетании с двумя детекторами компенсирует временны́е колебания интенсивности источников и температурный дрейф, поддерживая уровень шума на уровне 0,0005 А. Это делает прибор пригодным для длительных кинетических экспериментов продолжительностью несколько часов без потери точности.

Типовые сценарии использования в лаборатории

1. Фармацевтический контроль качества: идентификация и количественное определение субстанций и готовых лекарственных форм по методикам Фармакопеи.
2. Биохимические исследования: определение концентрации ДНК и РНК по поглощению при 260 нм, оценка чистоты нуклеиновых кислот по соотношению А260/А280, измерение концентрации белков методами Брэдфорда, Лоури, БСА.
3. Клиническая диагностика: фотометрические тесты с хромогенными субстратами в сыворотке крови и моче.
4. Экологический мониторинг: определение нитратов, фосфатов, тяжёлых металлов колориметрическими методами.
5. Научные исследования: снятие полных УФ/Вид-спектров новых соединений, изучение кинетики ферментативных реакций, термодинамические эксперименты.

Комплектация и дополнительные принадлежности

Базовая поставка включает сам спектрофотометр, программное обеспечение Jenway Prism на цифровом носителе и стандартный набор кювет. Для расширения функциональности доступна широкая линейка аксессуаров:

• кюветы из кварцевого стекла с длиной оптического пути от 0,1 до 100 мм;
• термостатируемые кюветные держатели для кинетических измерений при заданной температуре;
• автосэмплеры и проточные кюветы для высокопроизводительного анализа;
• держатели для микрообъёмных проб;
• калибровочные фильтры и стандартные растворы для верификации;
• интерфейсные кабели и адаптеры для подключения к лабораторным информационным системам.

Условия эксплуатации и требования к размещению

Для обеспечения заявленных метрологических характеристик необходимо соблюдать следующие условия:

• рабочее напряжение сети — 230 В при частоте 50 или 60 Гц; допускается подключение к линии 110 В через соответствующий трансформатор;
• потребляемая мощность не превышает 120 ВА, что позволяет использовать стандартную лабораторную розетку без отдельной линии;
• прибор устанавливается на устойчивую горизонтальную поверхность, выдерживающую массу 22 кг;
• необходимо обеспечить свободную вентиляцию корпуса и избегать попадания прямого солнечного света на кюветное отделение;
• рекомендуемый температурный диапазон помещения — от 15 до 30 °С при относительной влажности не выше 80 % без конденсации.

Двухлучевой спектрофотометр Jenway с переменной шириной спектральной полосы является универсальным аналитическим инструментом, закрывающим потребности лаборатории в УФ/Вид-спектрофотометрии. Сочетание диапазона 190–1100 нм, пятиступенчатой регулировки ширины щели, низкого уровня рассеянного света и встроенного программного обеспечения делает его применимым как для рутинного контроля качества, так и для сложных исследовательских протоколов. Соответствие требованиям Европейской фармакопеи и возможность поверки по российским и белорусским ГОСТам обеспечивают легитимность получаемых результатов в регулируемых отраслях.
