Дифференциально сканирующая калориметрия (ДСК): введение, методы и методики

Дифференциальная сканирующая калориметрия (ДСК, от англ. Differential Scanning Calorimetry, DSC) является одним из наиболее востребованных методов в области термического анализа материалов. Этот подход позволяет с высокой точностью регистрировать тепловые эффекты, возникающие в веществах при контролируемом изменении температуры. ДСК измеряет разницу в тепловом потоке между исследуемым образцом и инертным эталоном, фиксируя процессы, такие как плавление, кристаллизация, стеклование, химические реакции, разложение и фазовые переходы.

Метод ДСК был впервые предложен в начале 1960-х годов учеными Перкином и Уотсоном, и с тех пор он значительно эволюционировал. Изначально приборы были громоздкими и требовали больших навесок образцов, но современные разработки сделали их компактными, чувствительными и универсальными. Сегодня ДСК применяется в диапазоне температур от -180 °C до +1750 °C, что охватывает анализ как органических веществ (полимеры, фармацевтические препараты), так и неорганических (металлы, керамика, композиты).

Важность ДСК заключается в его способности предоставлять не только качественную, но и количественную информацию о термодинамических свойствах материалов. Например, метод позволяет рассчитывать энтальпии переходов, теплоемкость и степень кристалличности, что критично для оптимизации производственных процессов, контроля качества и разработки новых материалов. В отличие от других термических методов, таких как термогравиметрия (ТГА), ДСК фокусируется именно на тепловых потоках, делая его идеальным для изучения энтальпийных изменений без учета массы.

В последние годы, к 2026 году, ДСК интегрируется с ИИ для автоматизированной интерпретации данных, что ускоряет исследования в материаловедении и фармацевтике. Метод соответствует международным стандартам, таким как ISO 11357 и ASTM E1269, обеспечивая воспроизводимость результатов.

История развития ДСК

Развитие ДСК началось в 1963 году, когда компания PerkinElmer представила первый коммерческий прибор. Изначально метод использовался для анализа полимеров, но быстро распространился на другие области. В 1970-х появились модели с компенсацией мощности, повысившие точность. 1980-е принесли компьютеризацию, позволяющую автоматизировать сканирование и анализ.

В 1990-х ввели модулированную ДСК (MDSC), разработанную TA Instruments, которая разделяла сигналы на обратимые и необратимые компоненты. 2000-е ознаменовались быстрым сканированием (Hyper DSC) со скоростями до 500 К/мин. К 2010-м появились chip-DSC — микрочиповые системы, такие как те, что предлагают компании вроде Linseis, с навесками в микрограммы и скоростями до 1 млн К/мин.

К 2026 году ДСК сочетается с другими техниками: ДСК-ТГА, ДСК-FTIR, ДСК-масс-спектрометрия. Будущие тренды включают миниатюризацию, интеграцию с машинным обучением для предиктивного моделирования и экологичные материалы для приборов.

Основные принципы работы ДСК-приборов

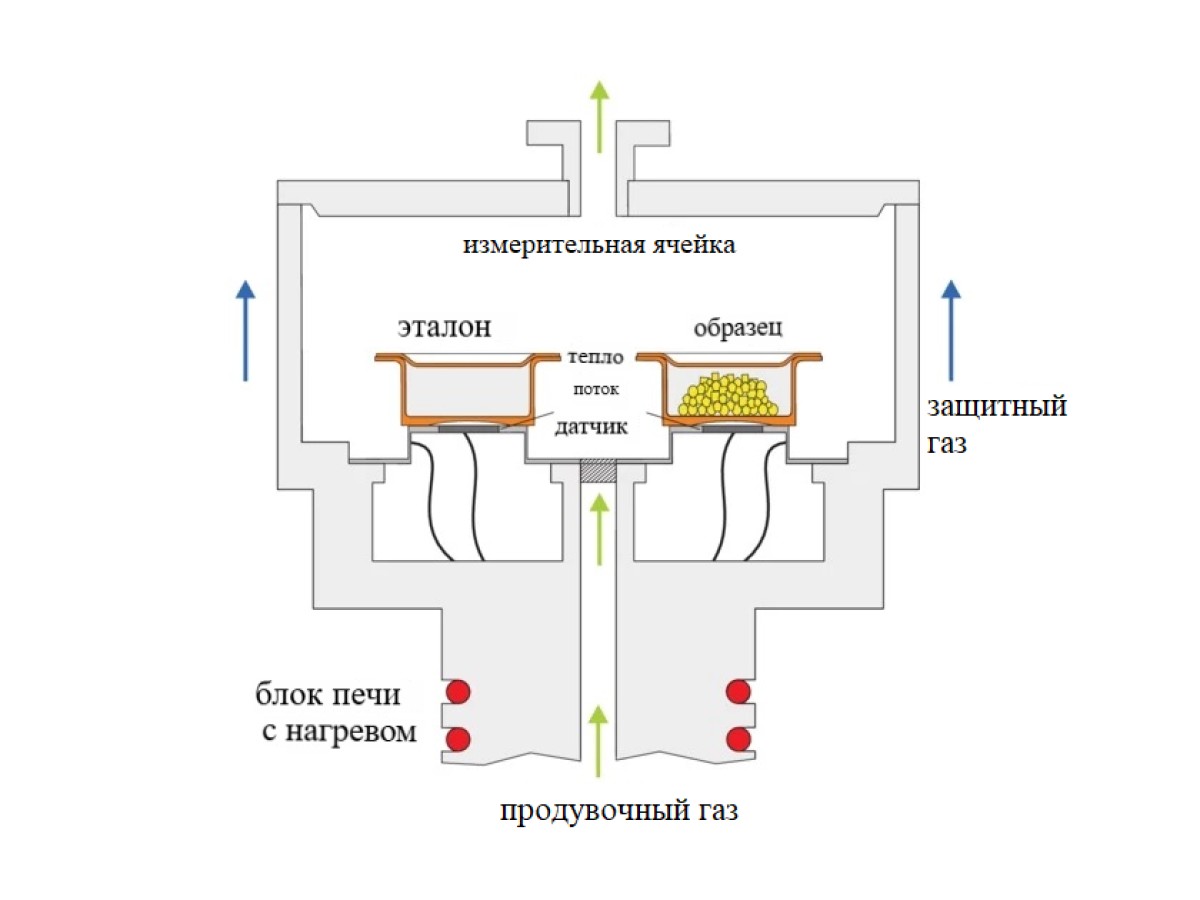

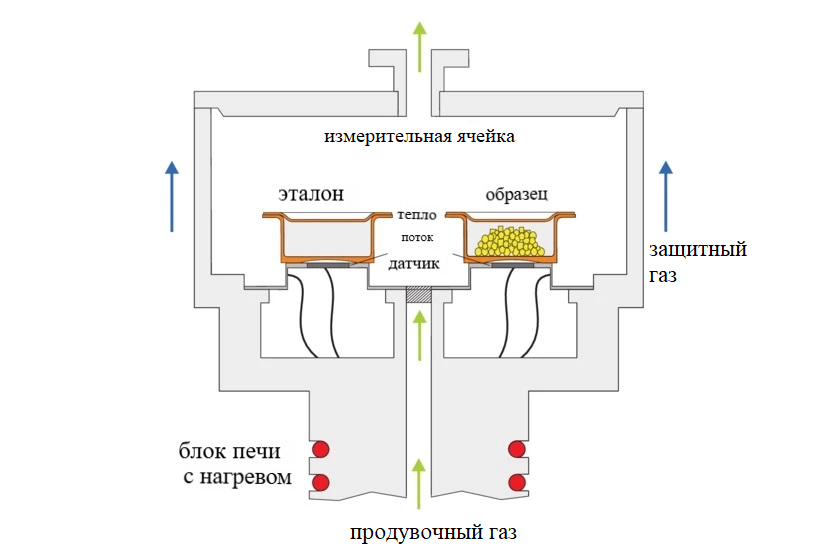

В основе ДСК лежит сравнение теплового поведения двух объектов: образца и референсного материала (часто инертного, как пустой тигель). Оба размещаются в контролируемой среде, где температура изменяется по заданной программе. Разница в тепловом потоке регистрируется сенсорами, преобразуясь в кривую ДСК, где пики и ступеньки указывают на эндотермические (поглощение тепла) или экзотермические (выделение тепла) процессы.

Существуют два основных метода дифференциальной сканирующей калориметрии:

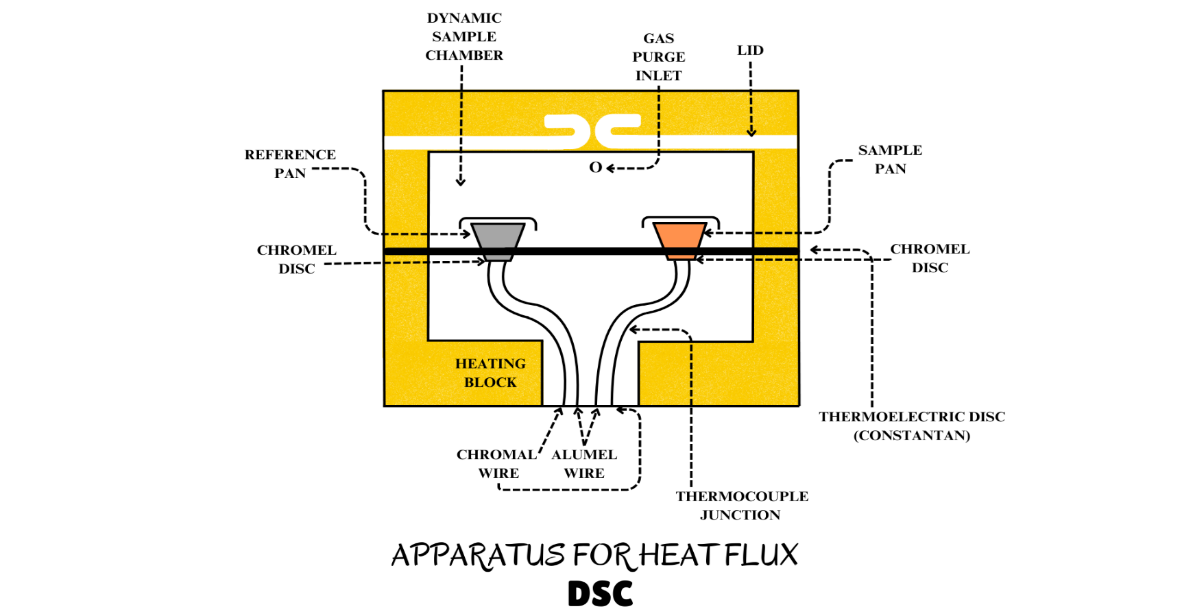

1. ДСК по тепловому потоку (Heat-Flux DSC): Образец и эталон находятся в единой печи. Тепловой поток рассчитывается на основе разницы температур по закону Фурье. Эта схема обеспечивает высокую стабильность и подходит для большинства рутинных измерений, особенно при умеренных скоростях нагрева (до 100 К/мин).

2. ДСК с компенсацией мощности (Power Compensation DSC): Отдельные нагреватели поддерживают одинаковую температуру; измеряется разница мощности. Преимущества: высокая чувствительность, точность для быстрых процессов. Идеален для кинетики.

Современные приборы, такие как те, что предлагают диапазон температур до 1750 °C и работу под давлением, позволяют проводить эксперименты в инертной атмосфере или вакууме, минимизируя окисление образцов. Например, в высокотемпературных моделях используются специальные печи с графитовыми нагревателями для анализа сплавов и керамики.

Основные методики измерения в ДСК

ДСК предлагает разнообразные режимы работы, адаптированные под конкретные задачи. Ниже рассмотрены ключевые методики с примерами визуализаций.

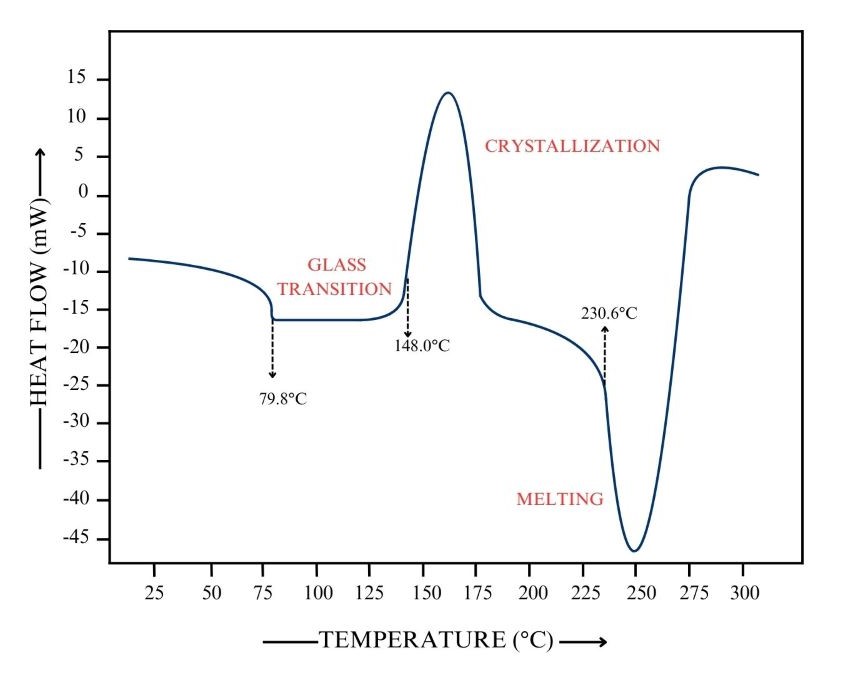

• Линейное сканирование: Это базовый режим, где температура изменяется с постоянной скоростью (обычно 5–20 К/мин). Он позволяет выявить фазовые переходы, такие как плавление или стеклование. Кривые показывают пики для энтальпийных изменений и ступеньки для изменений теплоемкости. В быстрых вариантах скорость может достигать 500 К/мин.

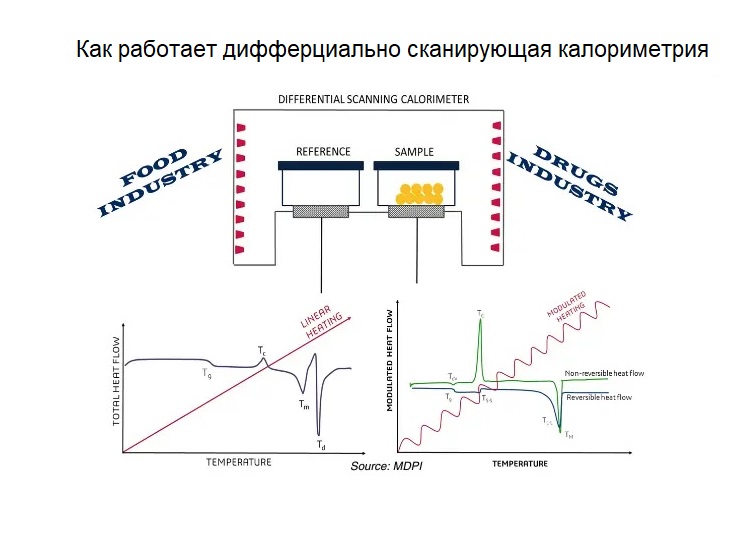

• Модулированная ДСК (MDSC или TMDSC): На линейное изменение температуры накладывается синусоидальная модуляция (амплитуда 0.1–2 °C, период 20–120 с). Это разделяет сигнал на обратимую (теплоемкость) и необратимую (кинетические процессы) компоненты. Метод полезен для сложных материалов, где процессы накладываются, например, в полимерах с одновременной кристаллизацией и разложением.

• Квази-изотермический режим: Температура поддерживается почти постоянной, с минимальными колебаниями, для изучения кинетики медленных процессов, таких как отверждение эпоксидных смол или старение полимеров. Это позволяет моделировать реальные условия эксплуатации.

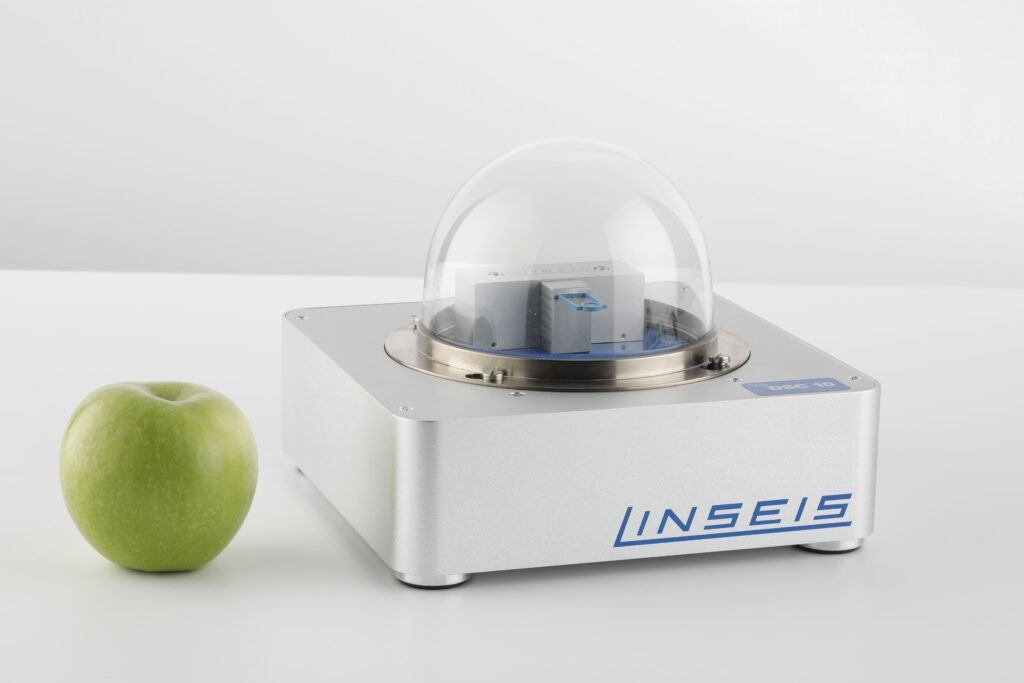

• Быстрое сканирование (Hyper DSC, Flash DSC, Chip-DSC): Скорости нагрева/охлаждения до 1 000 000 К/мин достигаются с помощью микрочиповых сенсоров. Такие системы, как chip-DSC, используют миниатюрные датчики с навеской образца в микрограммы, идеальны для изучения метастабильных состояний и подавления кристаллизации.

• Циклическое сканирование: Многократные циклы нагрева-охлаждения для оценки воспроизводимости, гистерезиса и чистоты веществ. Полезно в фармацевтике для определения полиморфизма.

Эти методики часто комбинируются с другими аналитическими техниками, такими как термогравиметрия (ТГА) или спектроскопия, для комплексного анализа.

Что можно определить с помощью ДСК

ДСК предоставляет богатый набор данных о термодинамических и кинетических свойствах материалов:

• Температура и энтальпия плавления (Tm, ΔHm): Пик на кривой указывает на переход из твердого в жидкое состояние.
• Температура стеклования (Tg): Ступенька в теплоемкости для аморфных полимеров.
• Температура и степень кристаллизации (Tc, % кристалличности): Экзотермический пик при охлаждении.
• Полиморфные переходы: Множественные пики для разных кристаллических форм.
• Энтальпии реакций: Отверждение, разложение, окисление.
• Теплоемкость (Cp): Изменение как функция температуры.
• Чистота веществ: По ширине и форме пика плавления.
• Термическая стабильность: Температура начала разложения.

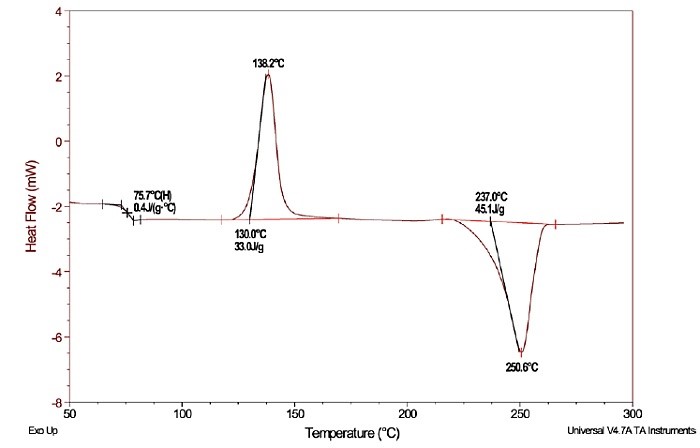

Интерпретация кривых требует учета базовой линии, скорости сканирования и атмосферы. Для полимеров типичны кривые с Tg, Tc и Tm.

Примеры реального применения ДСК

1. Полимерная промышленность: Определение Tg и кристалличности в полиэтилене, полипропилене, ПЭТ. Контроль влияния добавок, таких как пластификаторы или наполнители. Например, в производстве пленок ДСК помогает оптимизировать условия экструзии.
2. Фармацевтика: Исследование полиморфизма активных ингредиентов, совместимости с вспомогательными веществами, аморфности для повышения растворимости. ДСК используется для оценки стабильности лекарств при хранении.
3. Пищевая промышленность: Анализ плавления жиров в шоколаде, кристаллизации сахаров, денатурации белков. Помогает контролировать текстуру и срок годности продуктов.
4. Металлургия и керамика: Высокотемпературные ДСК-приборы изучают фазовые переходы в сплавах, синтеринг керамики, окисление покрытий. Например, в авиастроении для жаропрочных материалов.
5. Нано- и композиты: Оценка влияния наночастиц на подвижность полимерных цепей, межфазные взаимодействия. ДСК выявляет изменения в Tg и кристаллизации.
6. Экология и энергетика: Анализ биоматериалов, полимеров для солнечных панелей, термическая стабильность батарей.

В компактных системах, подобных chip-DSC, возможно проведение сотен тестов в день с минимальными образцами, что ускоряет скрининг.

Преимущества и ограничения ДСК

Преимущества: высокая чувствительность (до 0.1 мкг), малые навески (1–10 мг), универсальность. Ограничения: зависимость от скорости сканирования, возможные артефакты от атмосферы, не подходит для газовых реакций без комбинации с другими методами.

Дифференциальная сканирующая калориметрия остается ключевым инструментом в материаловедении, предоставляя глубокое понимание теплового поведения веществ. С развитием технологий, таких как chip-DSC и модулированные режимы, ДСК становится еще более доступным и точным. Если вы занимаетесь разработкой материалов, ДСК поможет оптимизировать свойства и обеспечить качество. Для практического применения рекомендуется калибровка приборов по стандартам, таким как индий или сапфир.
