Дистиллятор LT/HCU-99000/M-LT/RDS-900/SA

Введение в методы определения температуры кипения нефтепродуктов

Определение фракционного состава является одной из ключевых операций при контроле качества сырой нефти, бензинов, дизельного топлива и других углеводородов. Процесс основан на разделении смеси компонентов путем последовательного испарения и конденсации паров при атмосферном давлении. Для проведения таких испытаний используются специализированные лабораторные установки, обеспечивающие точность воспроизведения результатов согласно международным протоколам.

Соответствие международным стандартам и нормативной базе

Современное оборудование для дистилляции проектируется с учетом требований нескольких глобальных стандартов. Это гарантирует взаимозаменяемость результатов между лабораториями разных стран и высокую степень доверия к полученным данным. Ниже приведен перечень основных документов, регламентирующих процесс испытания:

• ASTM D86: Методы испытаний для определения характеристик кипения нефтяных продуктов при атмосферном давлении. Охватывает природный газolin, легкие и средние дистилляты, автомобильные топливные смеси, авиационные горючие материалы и дизельное топливо классов 1-D и 2-D.
• ISO 3405 / DIN 51751 / IP 123 / ASTM E133: Стандартные спецификации для оборудования дистилляции. Эти документы определяют геометрические параметры колбы, холодильника и приемника, а также условия нагрева и охлаждения.
• ASTM D1078 / IP 195: Определение диапазона перегонки летучих органических жидкостей (для соединений с температурой кипения от 30 до 350°C).
• ASTM D850: Дистилляция промышленных ароматических углеводородов с узким диапазоном кипения (от 30 до 250°C).
• ГОСТ Р 51866-2002 (или действующие аналоги): Нефтепродукты. Методы определения фракционного состава при атмосферном давлении. Данный стандарт гармонизирован с ASTM D86 и устанавливает аналогичные требования к оборудованию и методике проведения опыта.
• ГОСТ 2177-99: Нефтепродукты. Метод разгоняния. Устанавливает порядок подготовки проб и проведения измерений в условиях постсоветского пространства.

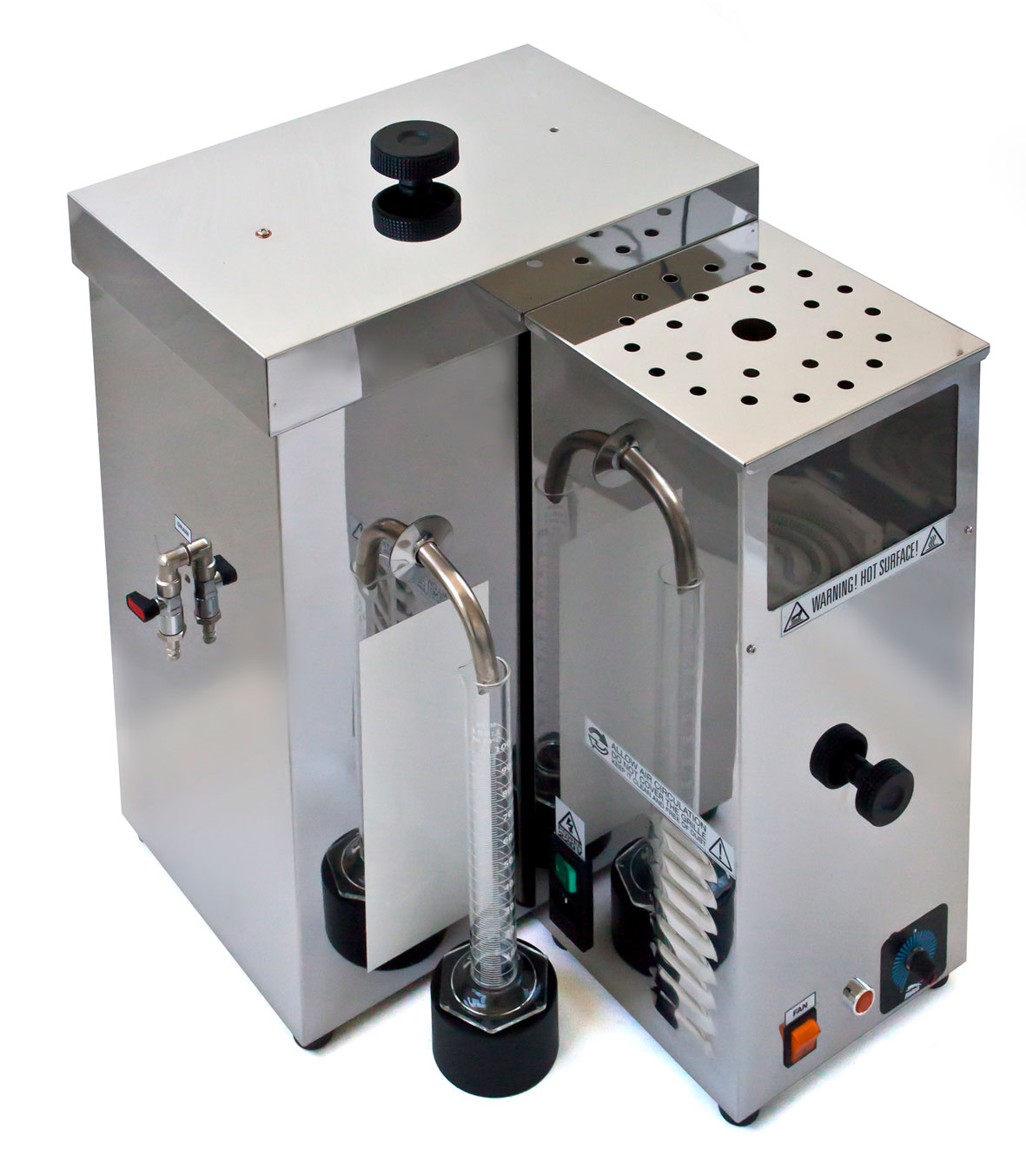

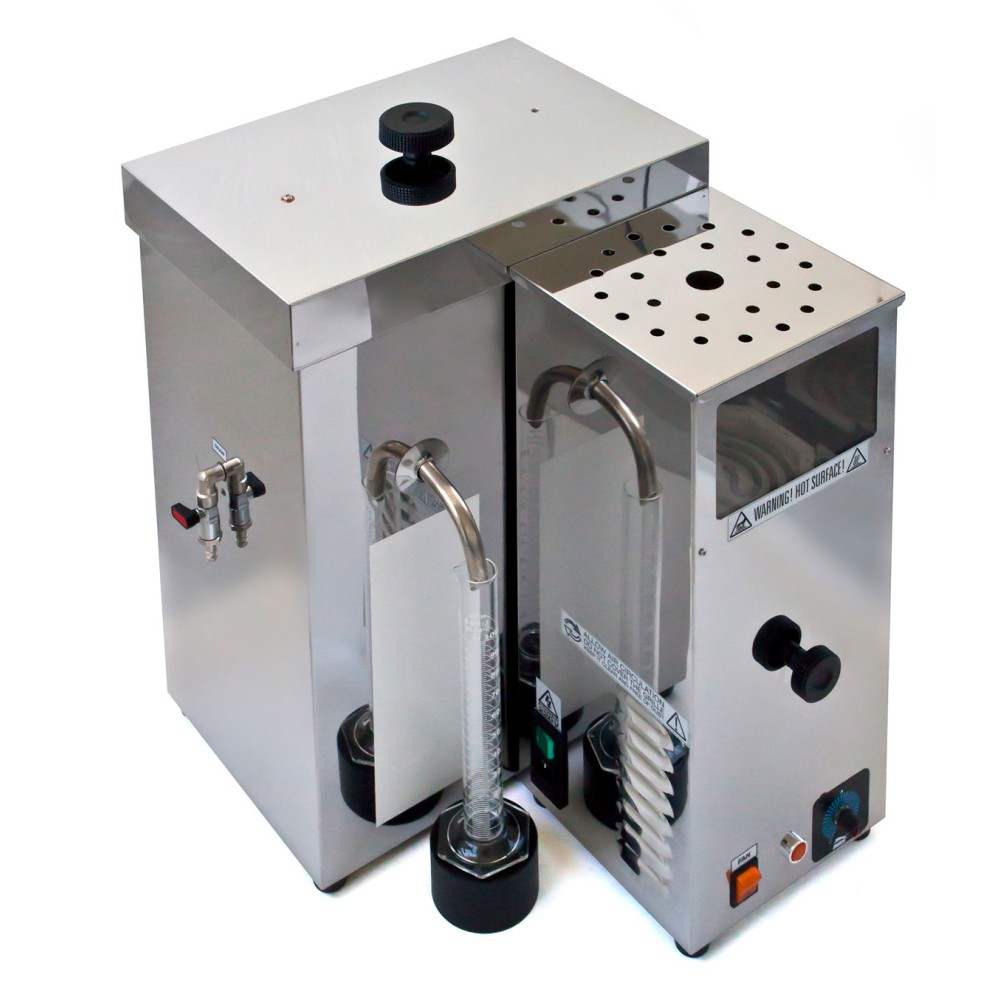

Ручная установка для дистилляции серии LT/HCU-99000/M

Базовая модель представляет собой надежный инструмент ручного управления, предназначенный для рутинных анализов в учебных или малонагруженных лабораториях. Конструкция прибора полностью выполнена из нержавеющей стали, что обеспечивает устойчивость к коррозии и легкость очистки после контакта с агрессивными средами.

Ключевые особенности конструкции включают регулируемый стол, высота которого изменяется с помощью внешнего механизма подъема. Нагревательный элемент мощностью 1200 Вт оснащен керамико-стеклянной опорой, равномерно распределяющей тепло вокруг стеклянной колбы. Широкое закаленное стекло смотрового окна позволяет оператору непрерывно наблюдать за процессом кипения без открытия защитной крышки.

Модификация LT/HCU-99000/M+ дополнена цифровым терморегулятором с датчиком PT100 класса А. Диапазон регулирования температуры составляет от комнатной до +450°C с разрешением 0,1°C. Использование ПИД-регулятора повышает стабильность нагрева, что критически важно для соблюдения скорости ректификации, требуемой стандартами ASTM и ГОСТ.

• Управление мощностью нагрева осуществляется вручную через переднюю панель.
• Конденсатор имеет двойную камеру изоляции и заднее подключение для циркуляции охлаждающей жидкости.
• Наличие белого фонового экрана облегчает считывание уровня жидкости в цилиндре приемника.
• Питание устройства возможно от сетей напряжением 220 В или 115 В частотой 50/60 Гц.

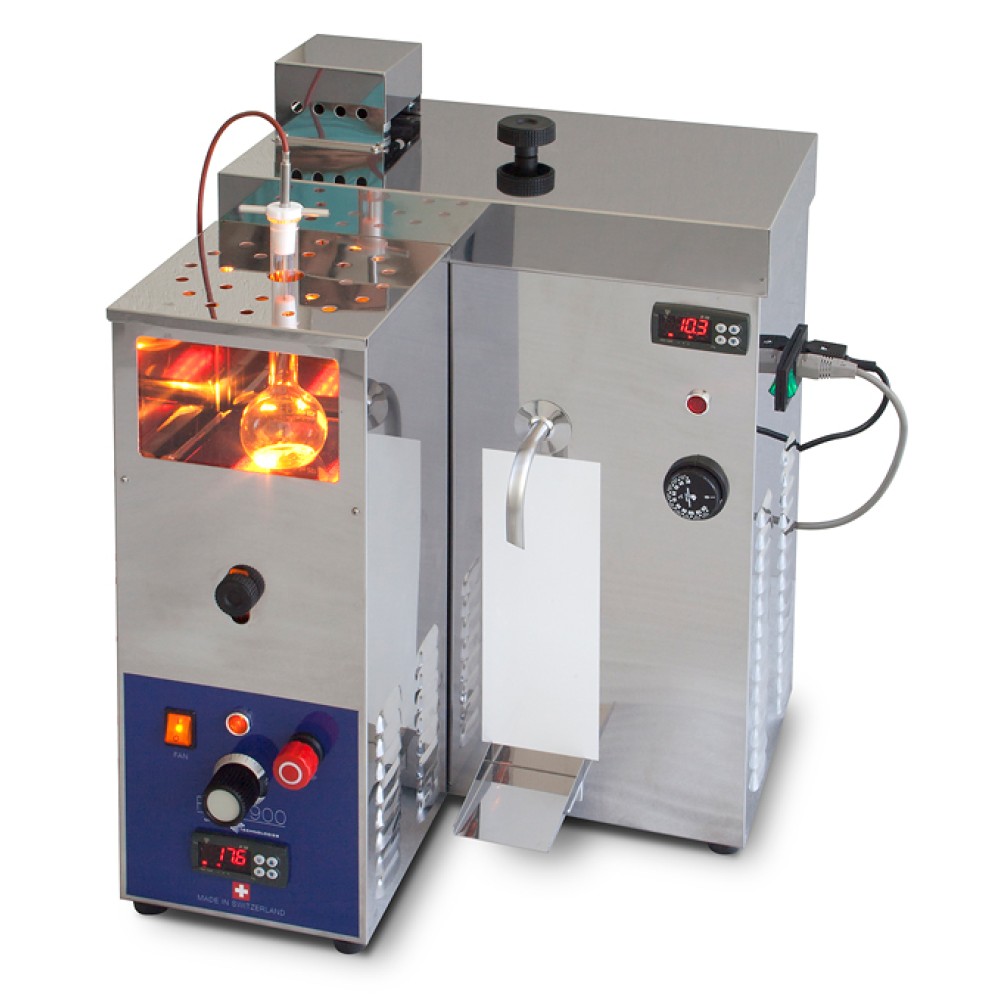

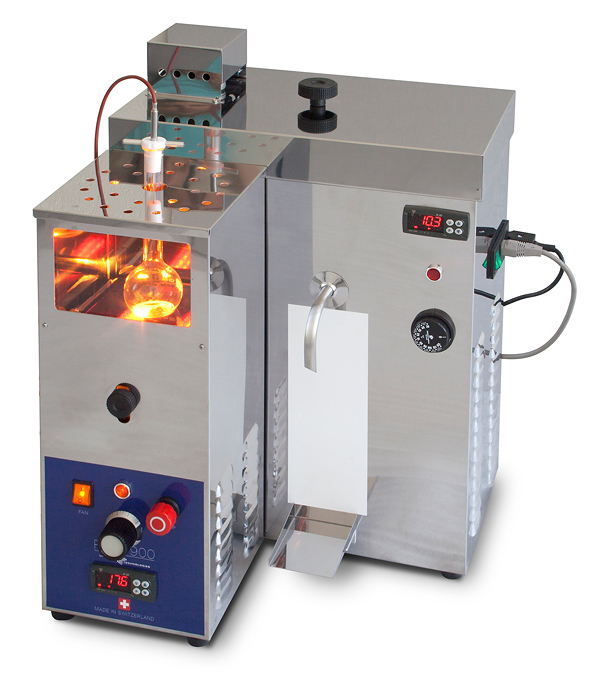

Полуавтоматическая рефрижераторная установка LT/RDS-900/SA

Для высокопроизводительных лабораторий и задач, требующих максимальной повторяемости результатов, рекомендуется использование модели LT/RDS-900/SA. Этот прибор сочетает в себе функции автоматического контроля температуры и встроенной системы охлаждения, что исключает необходимость подключения внешних водопроводных линий для конденсации паров.

Отличительной чертой данной модификации являются инфракрасные нагреватели общей мощностью 1300 Вт. Инфракрасный принцип действия позволяет более точно управлять тепловым потоком, минимизируя локальные перегревы стенок колбы. Прибор оснащается системой пожаротушения, включающей соленоидный клапан, аварийную кнопку и внутреннюю линию распыления огнетушащего вещества, что соответствует современным требованиям безопасности при работе с легко воспламеняющимися жидкостями.

Цифровой терморегулятор с тремя программируемыми уставками («Бензин», «Керосин», «Газойль») упрощает переход между различными типами образцов. Пользователь может заранее настроить профиль нагрева для каждого вида топлива, что сокращает время перенастройки оборудования.

• Интегрированная система охлаждения поддерживает температуру конденсата в диапазоне от 0 до +60°C.
• Работа холодильного контура контролируется отдельным терморегулятором с датчиком PT100 и мотором мешалки для обеспечения однородности температуры хладагента.
• Общая потребляемая мощность составляет 2500 Вт.
• Конструктивные элементы конденсатора выполнены из нержавеющей стали с изолированной крышкой и отверстием под термометр.

Необходимые аксессуары и вспомогательное оборудование

Точность результатов дистилляции зависит не только от основного блока, но и от качества используемых расходных материалов и измерительных инструментов. Согласно спецификациям ASTM D86 и ISO 3405, необходимо применять строго калиброванные компоненты:

• Колбы и приемники: Тип A объемом 100 мл и Тип B объемом 125 мл (колбы), а также приемник типа B объемом 100 мл. Изготовлены из жаропрочного стекла.
• Термометры: Специализированные спиртовые или ртутные термометры ASTM серий 7C/7F и 8C/8F. Диапазоны измерения варьируются от -2°C до +400°C (или соответствующих значений в Фаренгейтах) с делением шкалы 1°C или 2°F.
• Керамические пластины: Диаметром 25, 32, 38 и 50 мм для адаптации размера отверстия в нагревательной плите под диаметр конкретной колбы.
• Защитные средства: Термостойкие перчатки LAB-100-005 для безопасного обращения с горячим стеклом.
• Измерение времени: Цифровой секундомер LAB-100-332 для фиксации моментов начала кипения и сбора объемов дистиллята.
• Прочие элементы: Кипятильные камни, очистительные шнуры, дефлекторы капель, диски испарителя и резиновые прокладки для предотвращения испарения из приемного цилиндра.

Технические характеристики и эксплуатация

Обе линейки приборов спроектированы для работы в лабораторных помещениях с контролируемым микроклиматом. Установка монтируется на устойчивую поверхность, исключающую вибрации во время эксперимента. Перед началом анализа убедитесь, что все соединения конденсатора герметичны, а уровень охлаждающей жидкости (в моделях с внешним охлаждением) находится в норме.

Процесс обслуживания включает регулярную проверку состояния нагревательных элементов, чистку внутренних поверхностей конденсатора от остатков нефтепродуктов и калибровку терморегуляторов. Замена запасных частей, таких как вентиляторы охлаждения (LAB-110-025) или электронные регуляторы (LAB-150-110), производится быстро благодаря модульной конструкции корпуса из нержавеющей стали.
