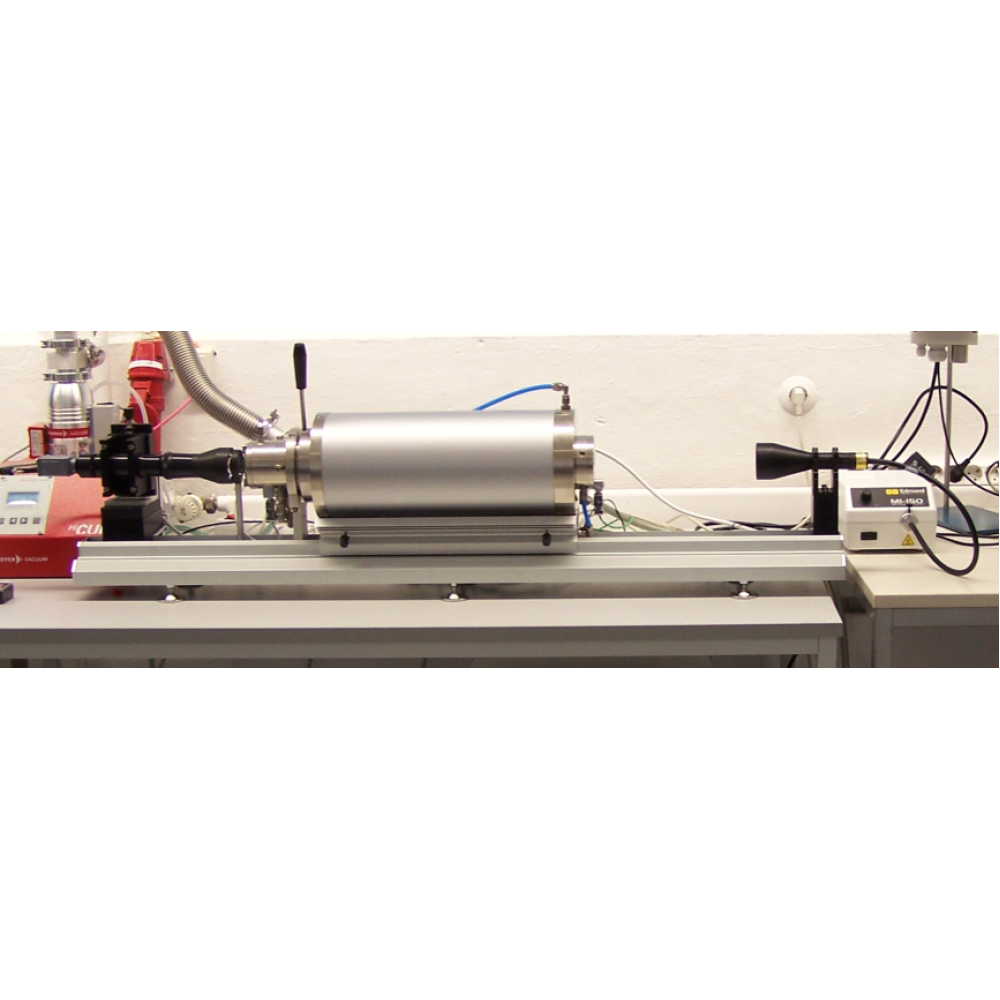

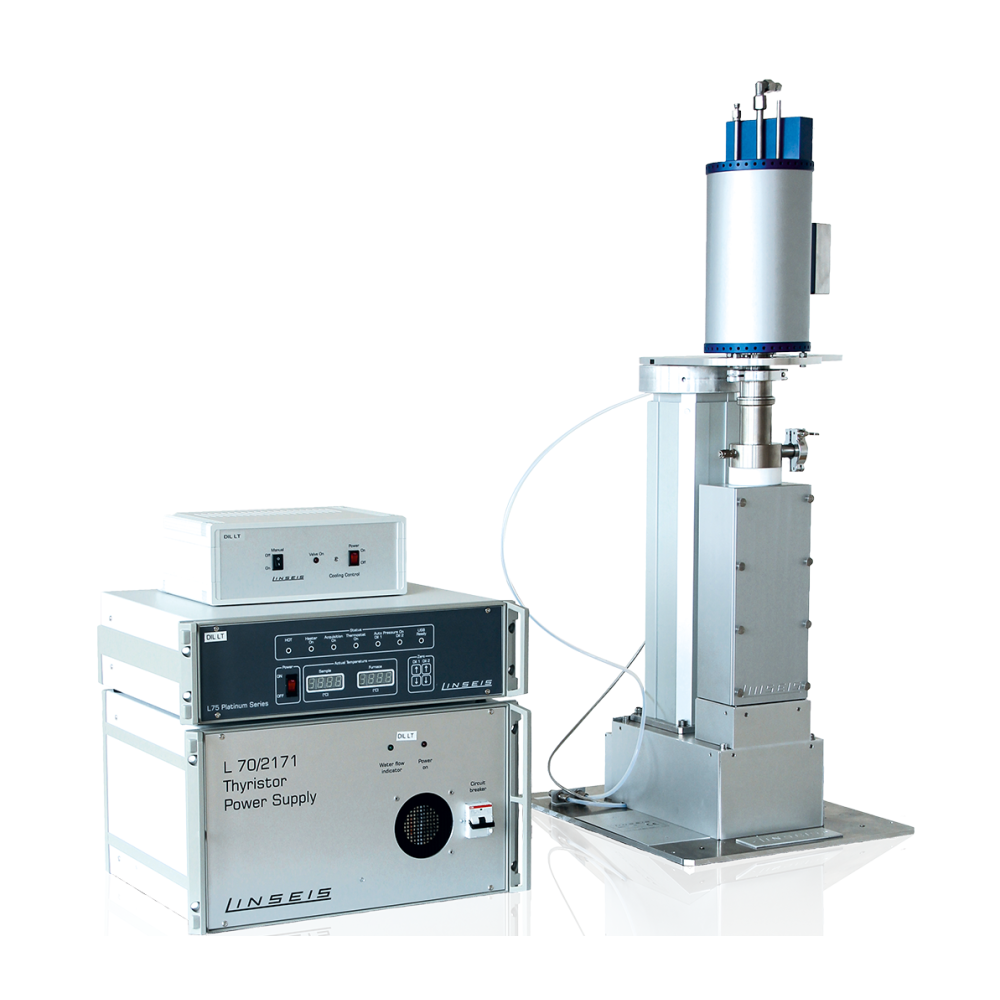

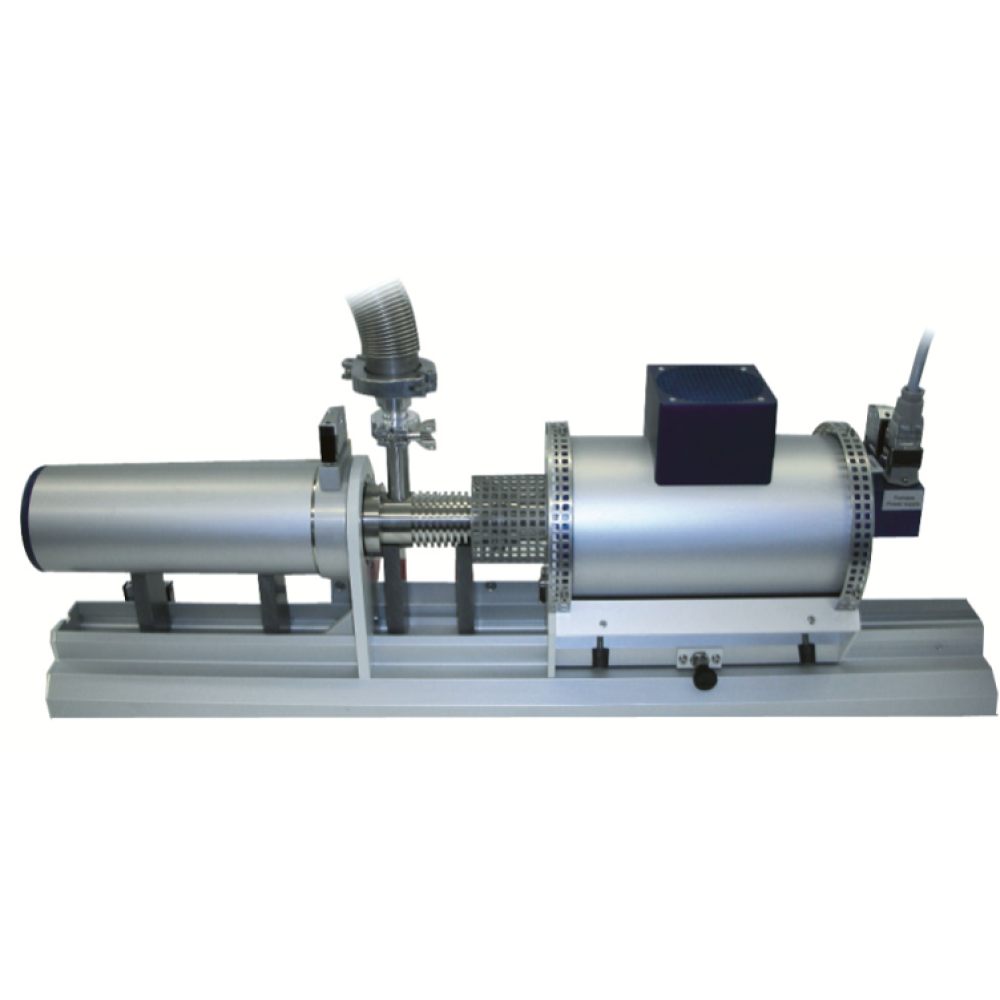

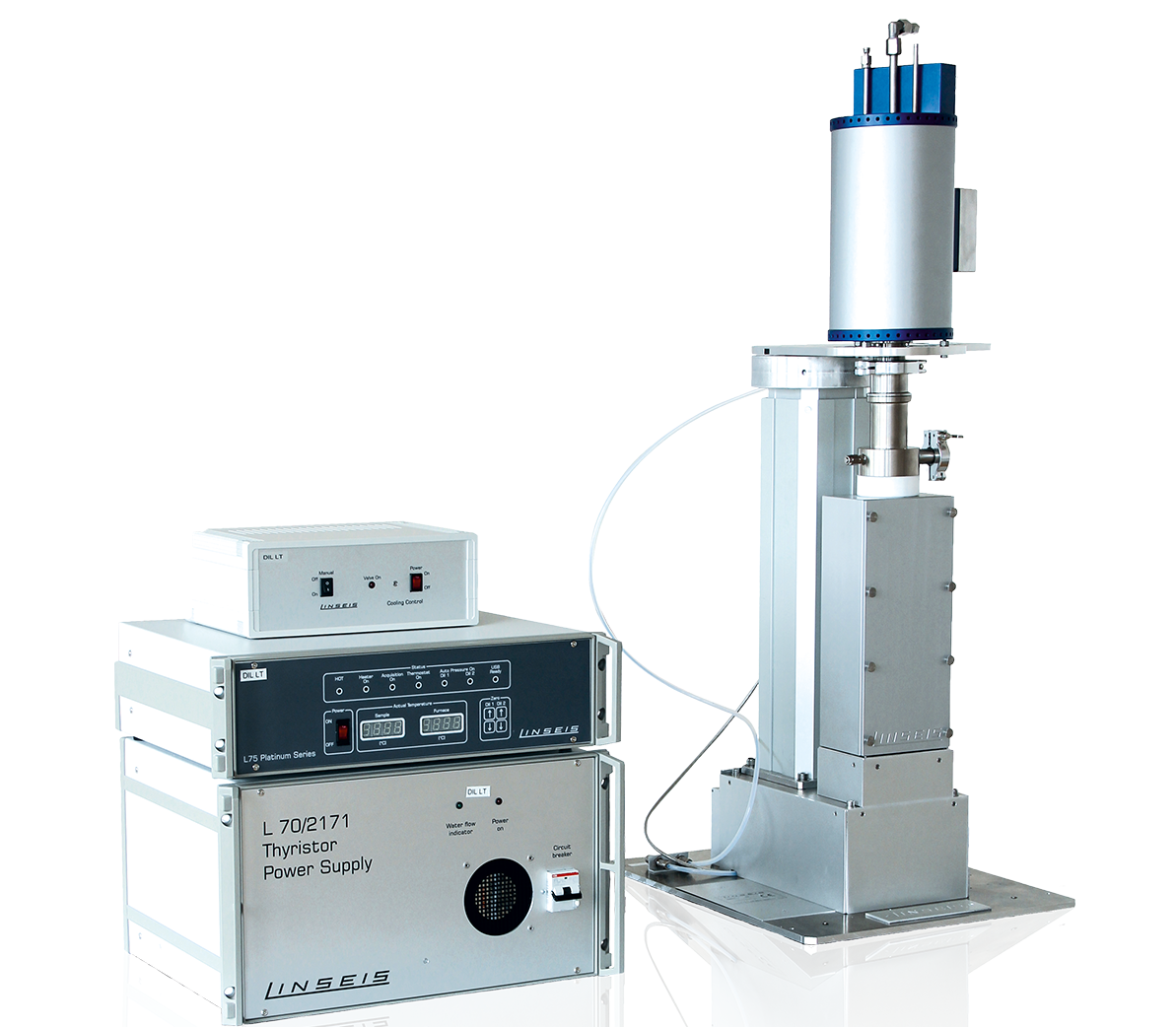

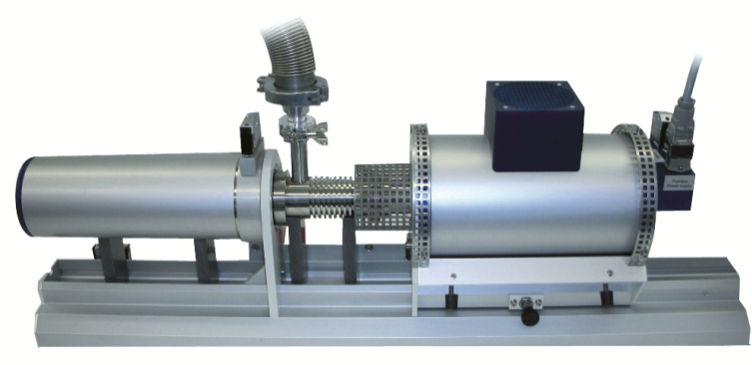

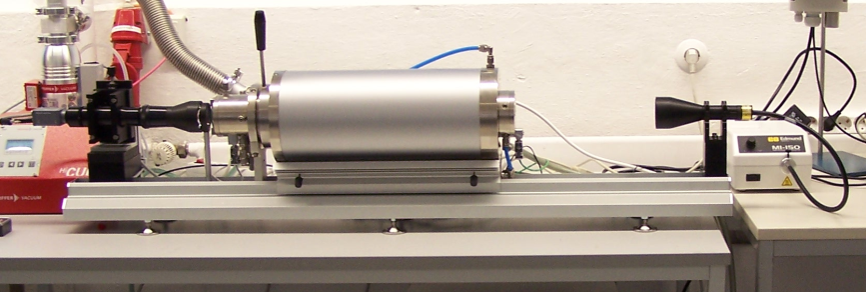

Дилатометр для анализа ядерных материалов DIL-L75 Nuclear

DIL-L75 Nuclear — передовой дилатометр для исследований ядерных материалов от Linseis

В условиях постоянного развития ядерной энергетики и перехода к реакторам четвёртого поколения, таких как высокотемпературные газоохлаждаемые реакторы (VHTR), натриевые быстрые реакторы (SFR) и уникальные реакторы на расплавах солей (MSR), возрастает потребность в высокоточном аналитическом оборудовании. Одним из ключевых направлений исследований является изучение термического поведения ядерных материалов, включая их расширение, усадку, устойчивость к высоким температурам и коррозионным средам. Именно для решения этих задач компания Linseis разработала специализированный дилатометр DIL-L75 Nuclear — уникальный прибор, адаптированный под строгие требования безопасности и точности при работе с радиоактивными и токсичными образцами.

DIL-L75 Nuclear — это не просто модернизированный дилатометр, а полностью переработанное решение, созданное с учётом особенностей работы в условиях повышенной радиационной и химической опасности. Прибор предназначен для измерения коэффициента термического расширения (CTE) в экстремальных температурных режимах — от –263 °C до +2800 °C, что делает его незаменимым инструментом в научных центрах, атомных лабораториях и предприятиях ядерной промышленности.

Особенности конструкции для безопасной эксплуатации

Работа с радиоактивными материалами требует исключения прямого контакта оператора с образцами и критическими узлами прибора. Linseis учла это при проектировании DIL-L75 Nuclear:

• Удалённое управление — система может управляться из безопасного помещения, например, через стенку бокса или вытяжного шкафа.
• Разделение компонентов — электронные и механические блоки могут быть физически отделены, что позволяет размещать измерительную часть в герметичной зоне (глубокий бокс, камера), а электронику — снаружи.
• Доступность для обслуживания — все узлы, требующие технического обслуживания, легко доступны без необходимости полной разборки прибора.
• Устойчивость к агрессивным средам — конструкция выполнена из материалов, устойчивых к коррозии и воздействию токсичных и радиоактивных веществ.

Такая архитектура делает DIL-L75 Nuclear идеальным выбором для исследований в условиях, где стандартные дилатометры неприменимы.

Высокая точность и гибкость измерений

DIL-L75 Nuclear оснащён высокочувствительной системой детектирования на основе LVDT (линейного дифференциального трансформатора) и оптического энкодера, что обеспечивает исключительную точность измерений даже при минимальных изменениях длины образца.

Ключевые технические характеристики:

• Температурный диапазон: от –263 °C до 2800 °C (в зависимости от конфигурации печи)
• Разрешение по длине (LVDT): 0,03 нм
• Разрешение по длине (оптический энкодер): 0,1 нм
• Диапазон измерения длины: ±2500 мкм (LVDT), ±25000 мкм (оптический энкодер)
• Сила контакта: от 10 мН до 1 Н (стандарт), до 5 Н (с модуляцией силы)
• Автоматическая регулировка контактного давления: от 10 до 1000 мН
• Автоматическое определение длины образца: да
• Модуляция силы: да
• Количество печей: до 3 (многопечная конфигурация)
• Моторизированная смена печей: опционально
• Газовая система: ручная подача или автоматическая дозировка (1, 3 и более газов) через масс-флоу контроллер
• Типы атмосфер: инертная, окислительная, восстановительная, вакуум
• Вакуумная герметичность: да (опционально — автоматическая система откачки)
• Система поглощения кислорода (OGS): опционально
• Функции анализа: определение точки размягчения, плотности, L-DTA (до 2000 °C), контролируемое спекание (RCS), библиотека термических данных
• Термостатирование измерительной головки: электрическое, с высокой стабильностью
• Опции охлаждения: жидкий азот (LN2), Intracooler

Многофункциональные печи под любые задачи

DIL-L75 Nuclear поддерживает широкий выбор печей, что позволяет адаптировать прибор под конкретные исследовательские задачи. Ниже — обзор доступных конфигураций:

• L75/264 He — от –263 °C до 300 °C, термокоаксиальный нагрев, атмосфера: инертная, окислительная, восстановительная, вакуум
• L75/264/700 — до 700 °C, термокоаксиал, тип К
• L75/230 — до 1400 °C, SiC/Канthal, термопара типа S
• L75/240 M — до 1750 °C, MoSi₂, термопара типа B
• L75/260 — до 2000 °C, графитовый нагрев, азот/вакуум, пирометр или термопара типа C
• L75/270 — до 2400 °C, графит, пирометр
• L75/280 — до 2800 °C, графит, пирометр

Такой диапазон позволяет исследовать как сверхпроводящие материалы при криогенных температурах, так и керамику, топливные таблетки и конструкционные сплавы при экстремальном нагреве.

Инновационное программное обеспечение для анализа данных

Программное обеспечение Linseis предоставляет полный контроль над процессом измерения и мощные инструменты анализа. Оно позволяет:

• Определять температуру стеклования и точку размягчения с автоматическим отключением для защиты системы
• Отображать абсолютное и относительное расширение/усадку
• Рассчитывать физические и технические коэффициенты расширения (Alpha Phys, Alpha Tech)
• Проводить анализ процессов спекания (включая rate-controlled sintering — RCS)
• Автоматически корректировать нулевую кривую, температуру и контактное давление
• Выполнять математическую обработку данных: производные, сложение/вычитание кривых, сглаживание
• Сравнивать неограниченное количество кривых в одном окне
• Экспортировать данные в Excel и ASCII
• Печатать отчёты с таблицами коэффициентов и графиков

Интерфейс программного обеспечения интуитивно понятен, поддерживает многозадачность и работу нескольких пользователей, а также включает онлайн-справку и функцию масштабирования для детального анализа участков кривых.

Преимущества DIL-L75 Nuclear в научных и промышленных исследованиях

• Фрикционная конструкция «Zero Friction» — исключает влияние трения на результаты, что особенно важно при изучении процессов спекания и материалов с нулевым расширением (ULE).
• Компактный дизайн — прибор занимает минимум места, а опция поворотного стола позволяет быстро переключаться между несколькими печами.
• Высокая воспроизводимость — за счёт термостатирования измерительной головки и высокоточных датчиков.
• Гибкость — возможность настройки под уникальные задачи заказчика, включая специальные держатели образцов и интеграцию с внешними системами.

Почему Linseis — лидер в области термоанализа ядерных материалов?

Linseis — признанный мировой лидер в разработке оборудования для термического анализа, особенно в сфере ядерных технологий. Более чем 50-летний опыт, гибкость в адаптации решений и глубокое понимание требований безопасности позволяют компании предлагать приборы, которые не только соответствуют, но и превосходят ожидания ведущих научных и промышленных центров.

DIL-L75 Nuclear — это не просто инструмент измерения, а комплексное решение для безопасных, точных и надёжных исследований в одной из самых требовательных отраслей. Он обеспечивает защиту персонала, высокую точность данных и возможность работы в самых экстремальных условиях.

Если вы занимаетесь разработкой новых ядерных материалов, исследованием топлива, керамики или сплавов для реакторов нового поколения — DIL-L75 Nuclear от Linseis станет вашим ключевым партнёром в достижении научных и технологических прорывов.

Для консультации и подбора конфигурации обращайтесь к официальному представителю Linseis — мы поможем выбрать оптимальное решение под ваши задачи и бюджет.
