Дилатометр DIL L78 RITA (DIL L78)

DIL L78 Quenching Dilatometer — передовой инструмент для анализа термообработки и фазовых превращений в металлах

В современной металлургии и материаловедении критически важна точность при анализе процессов термообработки, особенно при закалке, когда от скорости охлаждения напрямую зависит микроструктура и эксплуатационные свойства конечного продукта. Научно-исследовательские лаборатории и производственные предприятия всё чаще выбирают дилатометр DIL L78 Quenching Dilatometer от компании LINSEIS — высокотехнологичное решение для моделирования реальных производственных процессов с возможностью детального анализа фазовых превращений, деформации и механических свойств материалов.

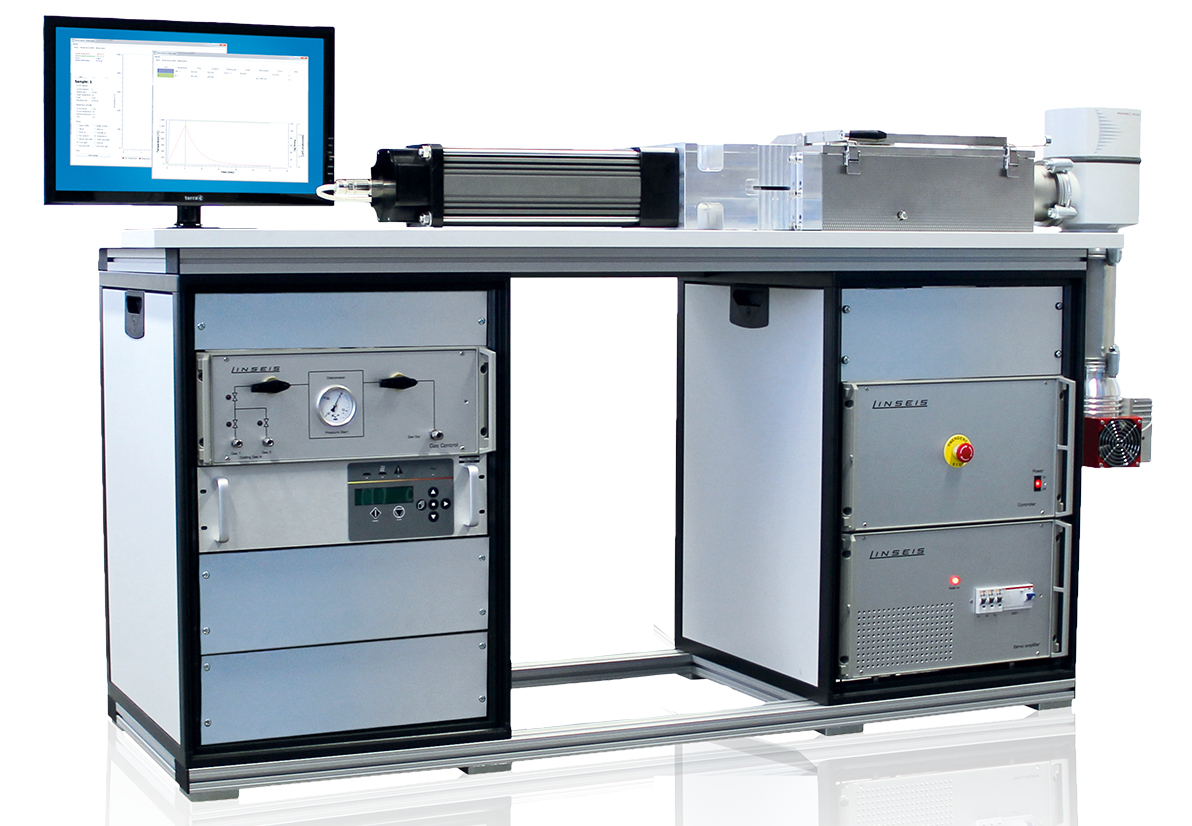

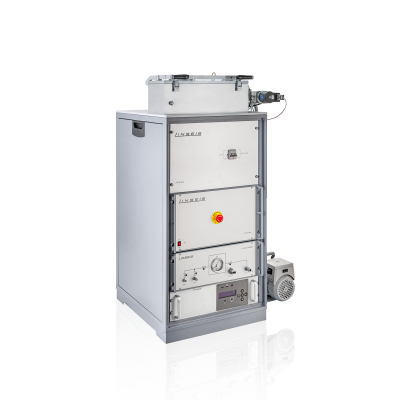

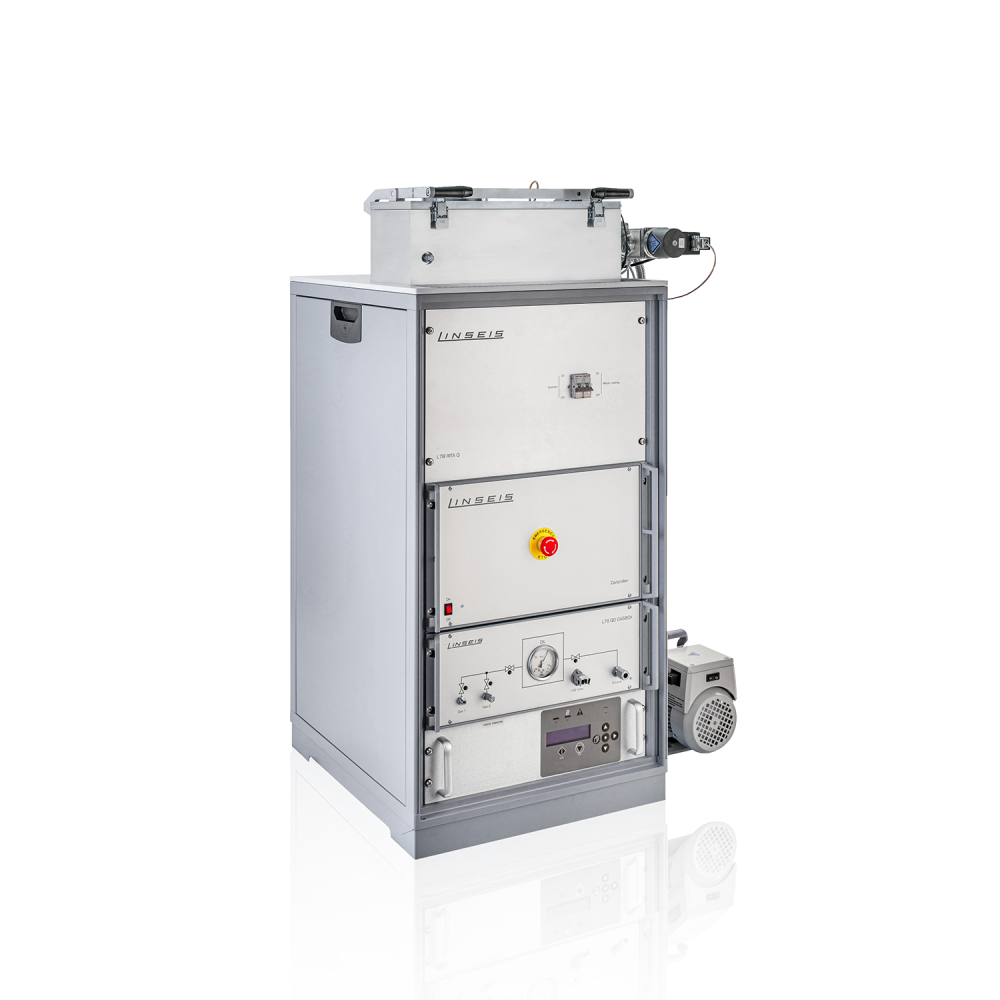

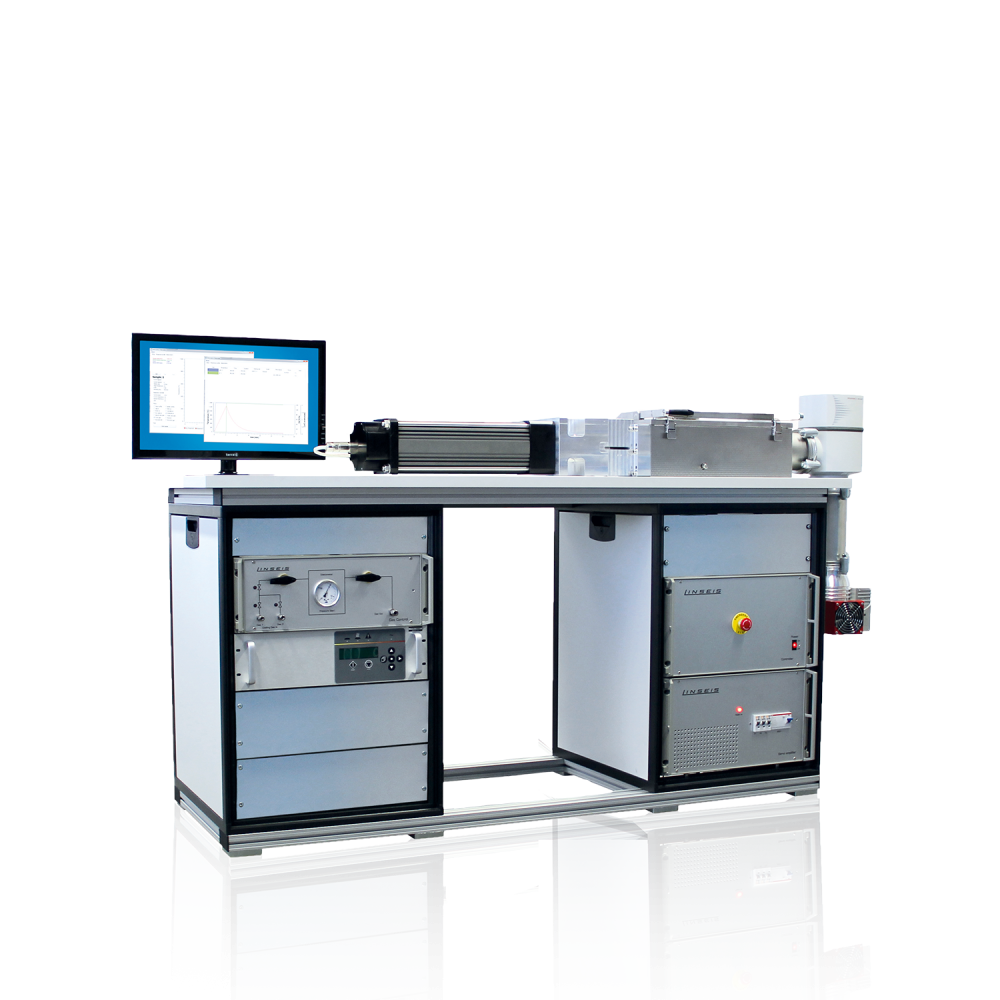

Прибор DIL L78 представляет собой универсальную платформу, объединяющую функции дилатометра, испытательной машины и системы термического анализа. Он предназначен для исследования поведения металлов и сплавов при сложных температурных циклах, включая быстрое нагревание, закалку и механическое нагружение. Это делает его незаменимым инструментом для разработки новых марок сталей, оптимизации режимов термообработки и создания диаграмм TTT, CCT и CHT.

Преимущества DIL L78: комплексный анализ в одном приборе

Одним из главных преимуществ DIL L78 является его модульная конструкция, позволяющая работать в трёх режимах: режиме закалки (Quenching), режиме деформации (Deformation) и режиме растяжения (Tensile). Это позволяет проводить полный цикл исследований — от термического анализа до механических испытаний — на одном оборудовании, что существенно повышает точность и сокращает время разработки.

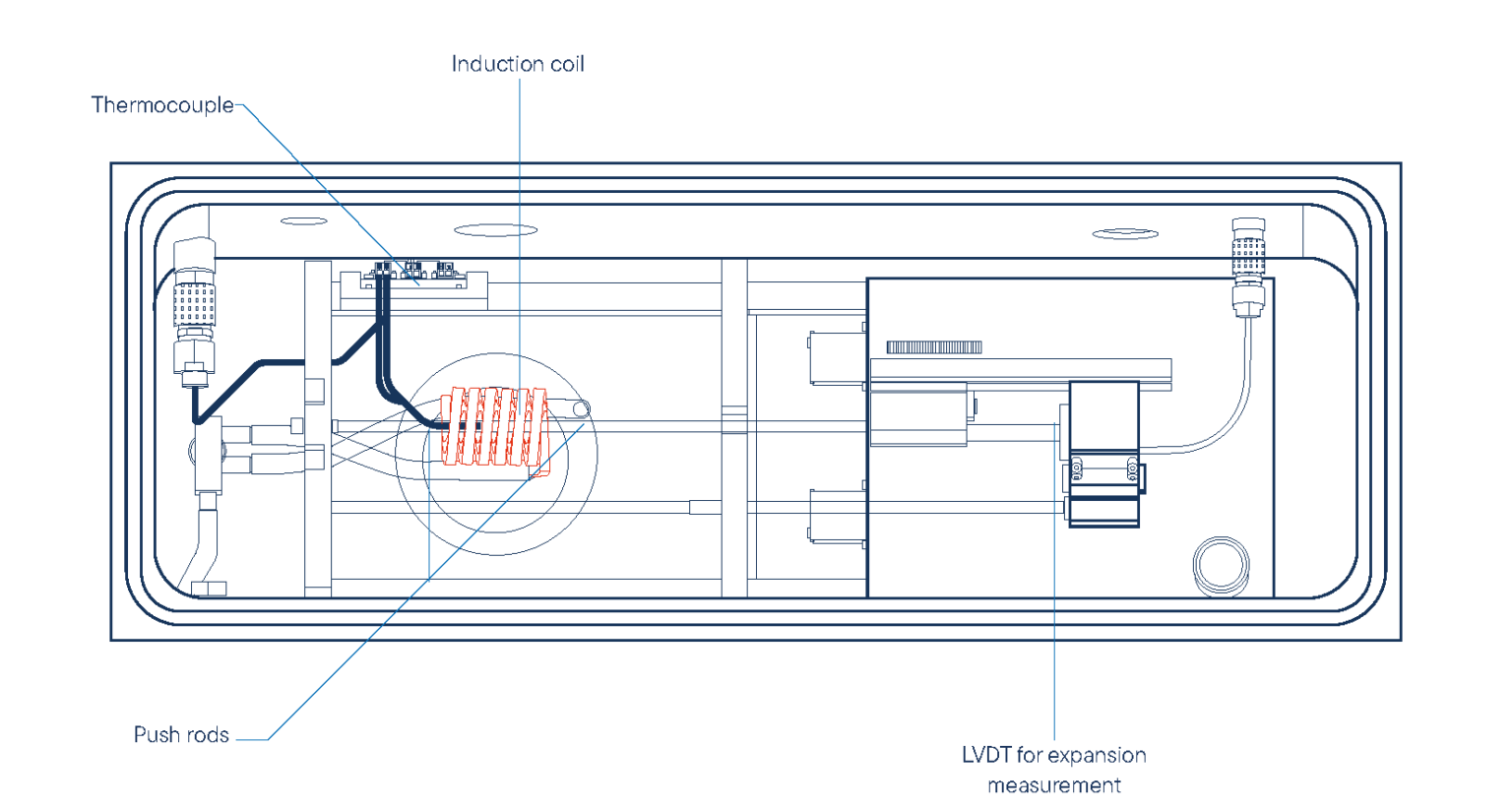

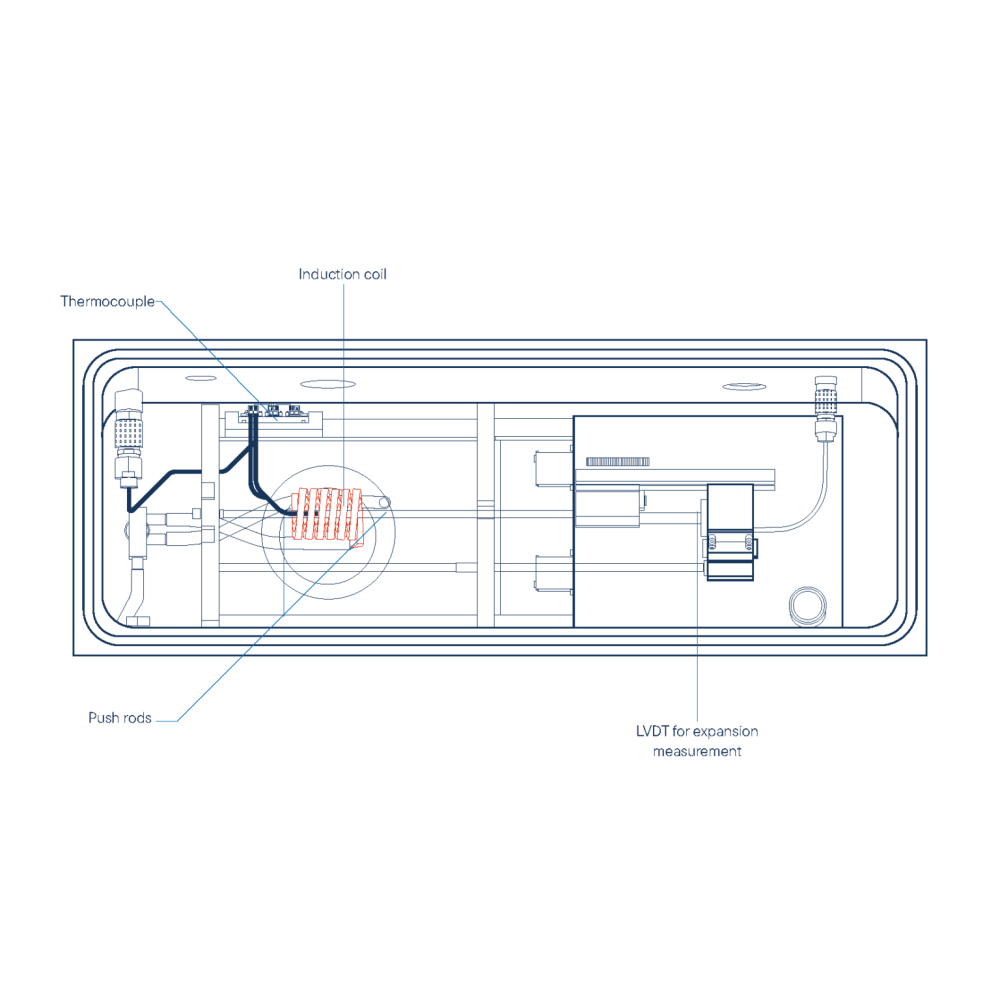

В режиме закалки прибор имитирует реальные производственные процессы закалки в газовой среде, обеспечивая рекордные скорости охлаждения до 4000 °C/с (для полых образцов). Это позволяет точно определять температуры начала и завершения фазовых превращений, такие как аустенит-мартенситная или аустенит-перлитная трансформации. Измерение изменения длины образца с разрешением всего 5 нм делает возможным фиксацию даже минимальных изменений, связанных с изменением плотности или коэффициента теплового расширения.

Режим закалки особенно важен для построения диаграмм TTT (изотермического превращения) и CCT (непрерывного охлаждения) — ключевых инструментов выбора оптимального состава стали и режима термообработки. DIL L78 позволяет проводить изотермические выдержки и контролируемое охлаждение с точностью до долей градуса, что обеспечивает высокую достоверность получаемых данных.

Технические характеристики DIL L78 Quenching Dilatometer

• Тип печи: индукционная
• Диапазон температур: от –150 °C до 1600 °C (в режиме закалки); до 1750 °C — в зависимости от образца
• Скорость нагрева: до 4000 К/с (максимум, для полого образца)
• Скорость охлаждения: до 4000 К/с (в режиме закалки), до 125 К/с — в режимах деформации и растяжения
• Геометрия образца (закалка): Ø 3 мм, полый (3,5 мм внешний диаметр / 3 мм внутренний, длина 10 мм)
• Геометрия образца (сжатие): сплошной, Ø 5 мм, длина 10 мм
• Геометрия образца (растяжение): круглые и плоские образцы
• Измерение изменения длины: ±1,2 мм (закалка), ±5 мм (сжатие)
• Разрешение измерения длины: 5 нм (опционально — 1 нм)
• Максимальное усилие: 22 кН (в режимах сжатия и растяжения)
• Скорость хода: 0,005–100 мм/с (регулируемая)
• Частота сбора данных: до 1 кГц (температура, длина, усилие)
• Разрядность АЦП: 24 бита
• Контроль режимов: по ходу, усилию, скорости истинной деформации
• Измерение температуры: до 3 термопар, приваренных непосредственно к образцу
• Габариты прибора: 60×60×110 см (без аксессуаров)
• Питание: 16 А, 208–230 В

Режимы деформации и растяжения: моделирование прокатки и ковки

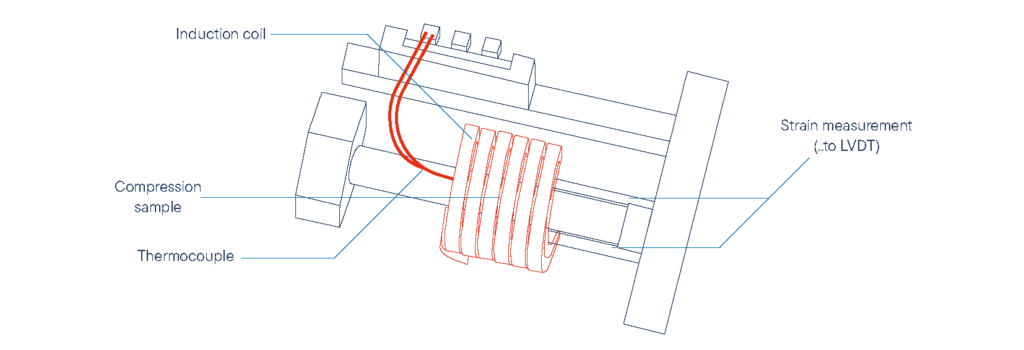

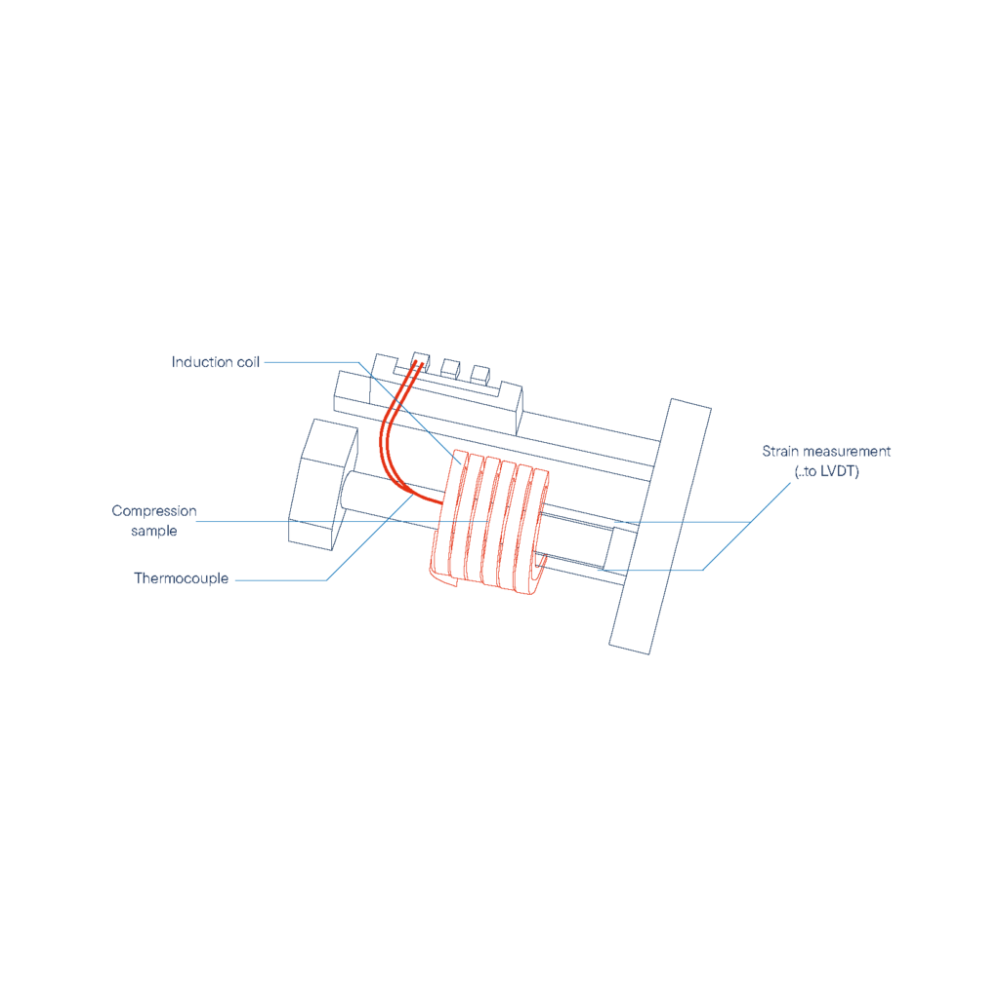

DIL L78 Q/D и Q/D/T позволяют проводить механические испытания при высоких температурах, что особенно важно для изучения горячей деформации. В режиме сжатия можно моделировать процессы горячей прокатки, ковки и штамповки, измеряя кривые течения (flow curves) при различных скоростях деформации и температурах. Максимальное усилие в 22 кН и возможность управления по истинной скорости деформации обеспечивают высокую точность воспроизведения производственных условий.

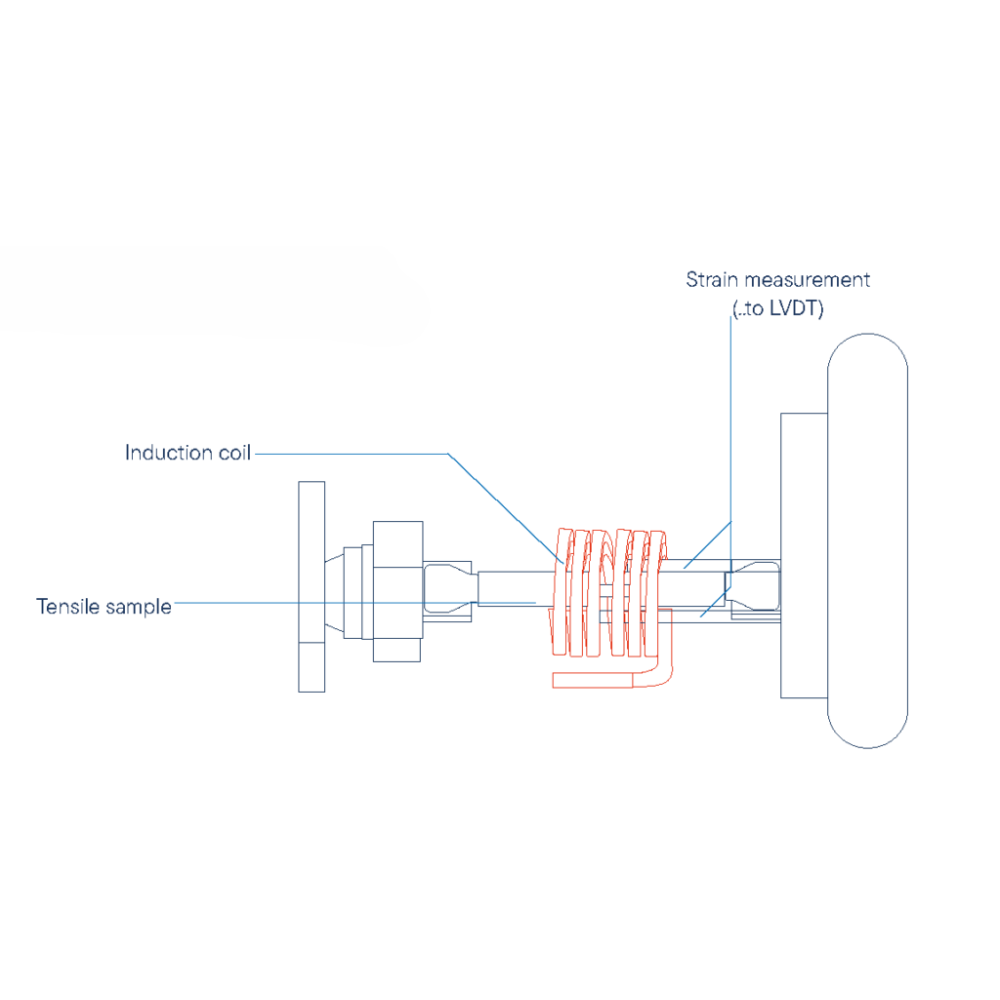

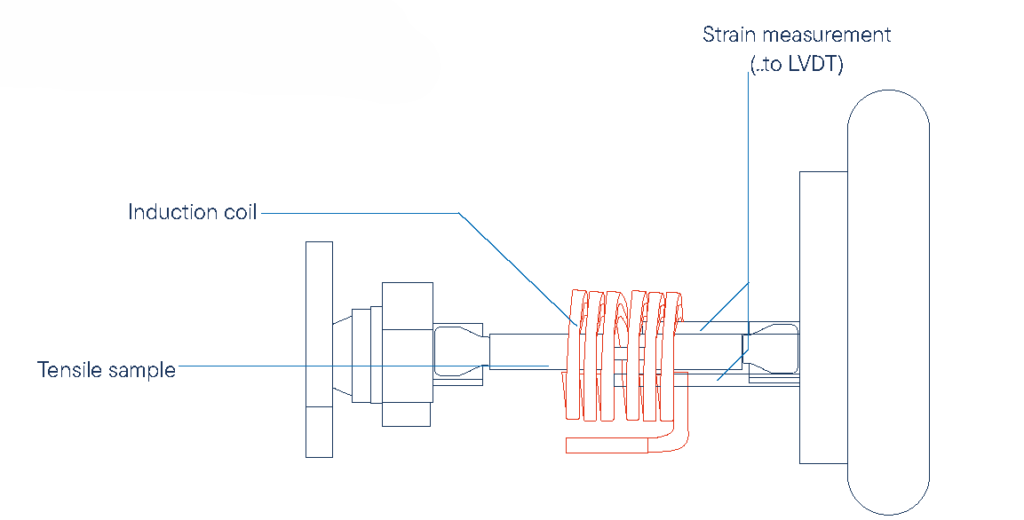

В режиме растяжения прибор позволяет определять модуль упругости (E-modulus), предел прочности, предел текучести и проводить испытания на разрыв. Поддерживаются различные формы образцов — как круглые, так и плоские. Опционально доступно оптическое измерение деформации, что исключает влияние контактных датчиков.

Инновационные опции: лазерная ультразвуковая диагностика и оптическое измерение

DIL L78 оснащается передовыми опциями, расширяющими его функциональность. Одной из них является лазерная ультразвуковая неразрушающая диагностика (LUS NDT), которая позволяет в реальном времени отслеживать рост зерна, процессы рекристаллизации и фазовые превращения без вскрытия образца. Это достигается за счёт анализа частотно-зависимого ультразвукового затухания, связанного с размером зерна. Такая технология заменяет трудоёмкий анализ микрофотографий и предоставляет данные в режиме онлайн.

Также доступна лазерная speckle-система измерения деформации (патент DE 10 2017 216 714.9). Эта опция представляет собой оптический экстензометр, который фиксирует изменение длины по «узору бликов» на поверхности образца. Преимущества — двумерное измерение, отсутствие необходимости нанесения меток, возможность измерения на малых участках и высокая точность. Система особенно полезна при анализе анизотропии деформации.

Программное обеспечение RITA: интуитивный анализ и визуализация данных

В комплект поставки входит мощное программное обеспечение RITA, разработанное для простого и точного управления измерениями. Оно позволяет:

• создавать программы термообработки с текстовым редактированием
• проводить автоматическую оценку кривых расширения
• строить диаграммы TTT, CCT и CHT
• рассчитывать коэффициенты теплового расширения
• экспортировать данные в Excel и ASCII
• выполнять анализ производных кривых
• проводить многометодный анализ (совместно с ДСК, ТГА и др.)

Интерфейс интуитивно понятен, а функции защиты от обрыва термопар и сохранения данных при отключении питания делают работу надёжной даже в сложных условиях.

Применение в промышленности и науке

DIL L78 активно используется в:

• металлургических компаниях для разработки новых сталей и сплавов
• НИОКР-центрах для изучения фазовых превращений
• автомобильной и аэрокосмической промышленности для оптимизации термообработки деталей
• университетах и научных лабораториях для фундаментальных исследований

Прибор позволяет не только анализировать, но и предсказывать свойства конечного продукта, что снижает количество пробных запусков и ускоряет выход на рынок новых материалов.

DIL L78 Quenching Dilatometer — это не просто дилатометр, а полнофункциональная платформа для исследований в области материаловедения. Его уникальные возможности по скоростной закалке, механическим испытаниям и реальному времени мониторингу микроструктуры делают его лидером на рынке. Благодаря высокой точности, модульной конструкции и передовым опциям, DIL L78 становится стратегическим инструментом для компаний, стремящихся к технологическому превосходству.

Если вы занимаетесь разработкой металлов, оптимизацией термообработки или исследованием фазовых превращений — DIL L78 от LINSEIS станет вашим надёжным партнёром в достижении прорывных результатов.
