- Описание

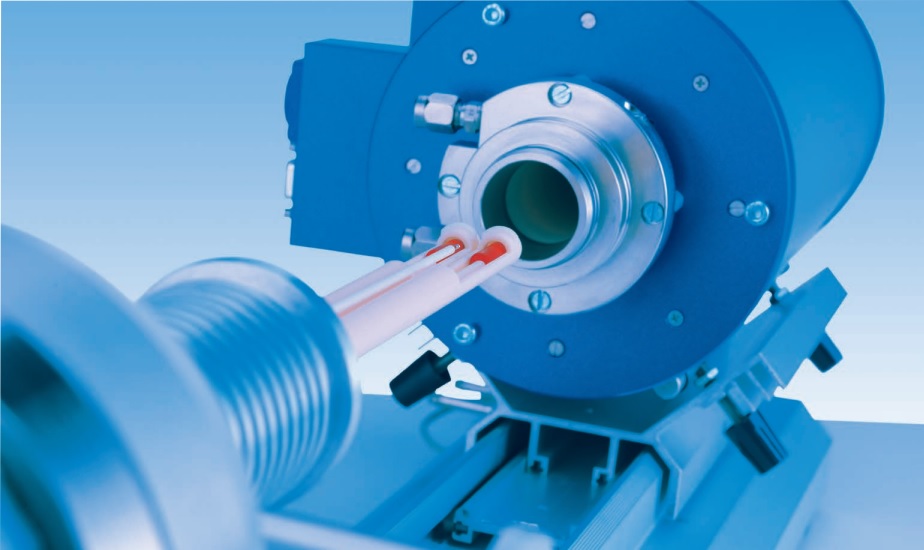

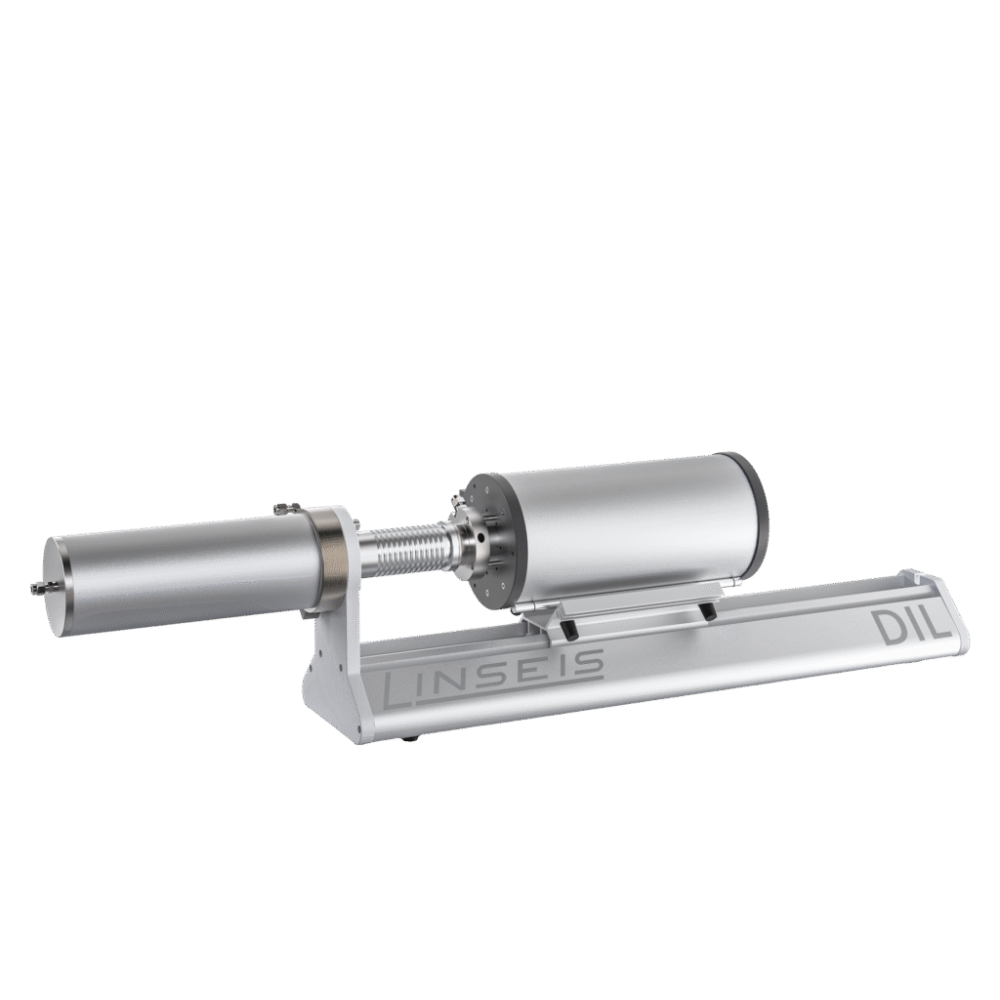

Дилатометр Dil L76, разработанный немецкой компанией Linseis (с 1957 года — лидер в области теплового анализа), представляет собой горизонтальную систему для высокоточного измерения линейного теплового расширения материалов. Горизонтальная архитектура обеспечивает максимальную равномерность температурного поля в печи, упрощает загрузку образцов и отличается надежностью конструкции при экономичной стоимости.
Ключевой элемент измерительной системы — датчик LVDT (Linear Variable Differential Transformer):
- Абсолютное позиционирование без необходимости референсного движения
- Отсутствие механического трения
- Устойчивость к загрязнениям (газ, пыль, вакуум)
- Бесконечное теоретическое разрешение (ограничено шумами электроники)
Функция MultiNudge обеспечивает автоматическую центровку образца за счет многократного касания поршня, что критически важно для воспроизводимости результатов. Термостатируемый измерительный отсек полностью изолирует датчик от внешних температурных колебаний.
Технические характеристики Dil L76
|
Параметр |
Значение |
|
Диапазон температур |
От комнатной температуры до 1600 °C |
|
Разрешение по ΔL |
0.05 нм |
|
Измеряемый диапазон ΔL |
±2500 мкм |
|
Точность измерения ΔL/L₀ |
0.002% |
|
Воспроизводимость ΔL/L₀ |
0.001% |
|
Точность температуры |
1 K |
|
Разрешение температуры |
0.001 K |
|
Стабильность температуры (изотерма) |
±0.02 K |
|
Скорость нагрева |
0.001–50 K/мин (печи из стали, меди, плавленого кварца, SiC); 0.001–100 K/мин (графитовые печи) |
|
Атмосфера измерения |
Инертная, окислительная, восстановительная; опционально — вакуум, увлажнение, давление до 5 бар |
|
Датчик перемещения |
LVDT |
|
Системы измерения |
Сменные держатели из плавленого кварца (Ø7/12/20 мм), Al₂O₃, графита; одинарные и двойные конфигурации |
|
Автоматическое определение длины образца |
Да (функция MultiNudge) |
|
Программное обеспечение |
Linseis Platinum |
Расширенные возможности
- Контроль атмосферы: Интеграция масс-флоу контроллеров, работа с водородом (с системой безопасности: датчики H₂, аварийное отключение, система дожигания), увлажнение газа.
- Эволюционный газоанализ: Опциональная интеграция с MS, FTIR, GCMS для параллельного анализа выделяющихся газов.
- Программное обеспечение Linseis Platinum:
- Rate Controlled Sintering (RCS) по теории PALMOUR III
- Автоматическое определение точки размягчения, точки стеклования (Tg)
- DTA-функция (математическая обработка на основе температуры образца)
- Кинетический анализ, экспорт данных в Excel/ASCII
- Генератор отчетов, многоязычный интерфейс
- Стартовый набор: Пинцеты антистатические, ножницы, лупа, шпатели, напильники, держатель тиглей.
Области применения и решаемые задачи
|
Отрасль |
Ключевые измерения |
|
Керамика и огнеупоры |
Температуры спекания, оптимизация обжига, контроль усадки, RCS-процессы |
|
Металлургия |
Фазовые переходы (точка Кюри), КТР сплавов, поведение при термоциклировании |
|
Стекло и стеклокерамика |
Точка стеклования (Tg), точка размягчения, коэффициент ТР (CTE) |
|
Полимеры и композиты |
Термомеханическое поведение, переходы в аморфных материалах |
|
Строительные материалы |
Влияние влажности, долговечность при циклических нагрузках |
|
Электроника |
Согласование КТР подложек и покрытий, надежность паяных соединений |
Примеры из практики (согласно технической документации)
- Стеклокерамика: Точное определение точки размягчения по критерию сжатия образца более 100 мкм от максимальной длины с автоматической остановкой нагрева.
- Железо: Фиксация точки Кюри при 736.3°C по изменению КТР в аргоновой атмосфере.
- Керамика ZrO₂: Моделирование процесса спекания с использованием RCS — оптимизация скорости нагрева в зависимости от скорости усадки.
- Медь: Измерение теплового расширения в криогенном диапазоне (до 10 K) с использованием гелиевого криостата.
Почему Dil L76 — выбор профессионалов?
- Немецкая инженерия и строгий контроль качества на всех этапах производства
- Гибкость конфигурации под специфику лаборатории без избыточных затрат
- Полная совместимость с экосистемой оборудования Linseis (управление через единое ПО совместно с TGA, DSC, TMA)
- Поддержка экспертов: техническая помощь, калибровка, обучение персонала
- Долгосрочная надежность и сервисная поддержка по всему миру
Для подбора оптимальной конфигурации, получения технической консультации свяжитесь с нашими специалистами. Инвестируйте в точность, подтвержденную десятилетиями доверия ведущих научных и промышленных центров мира.
