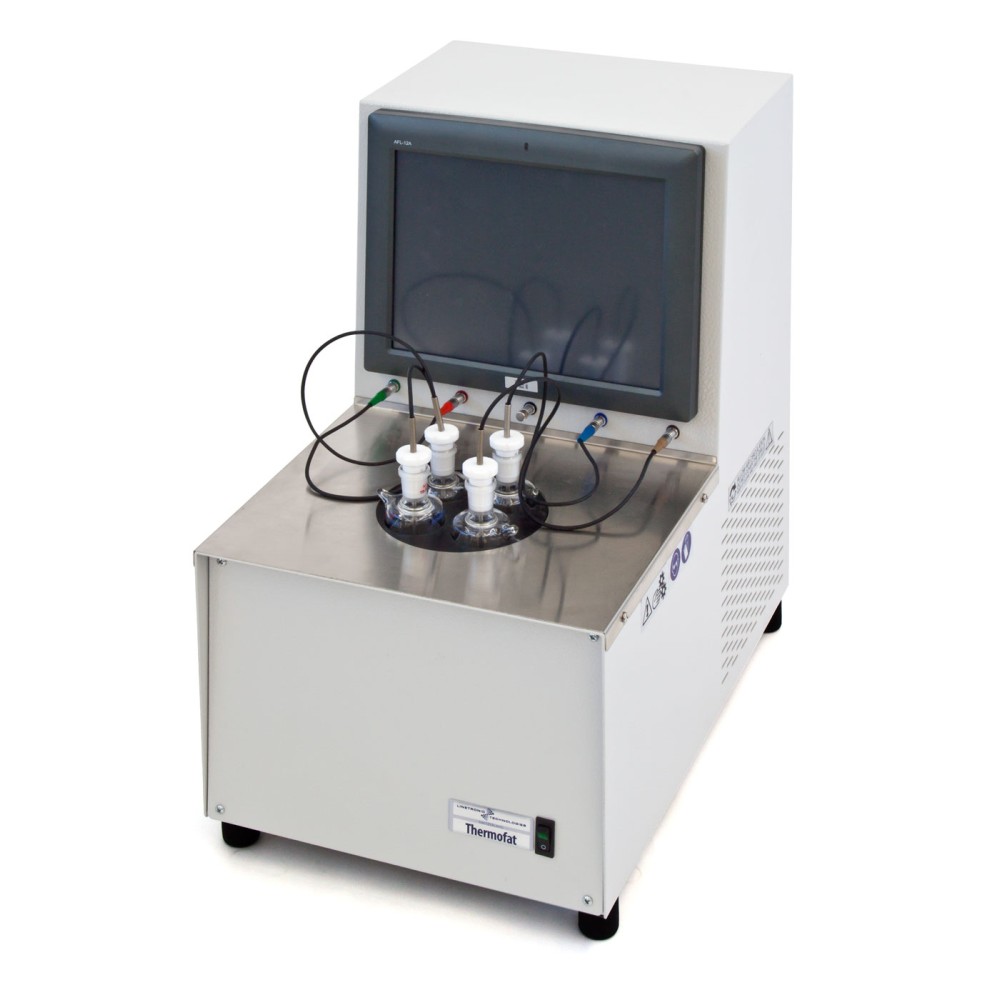

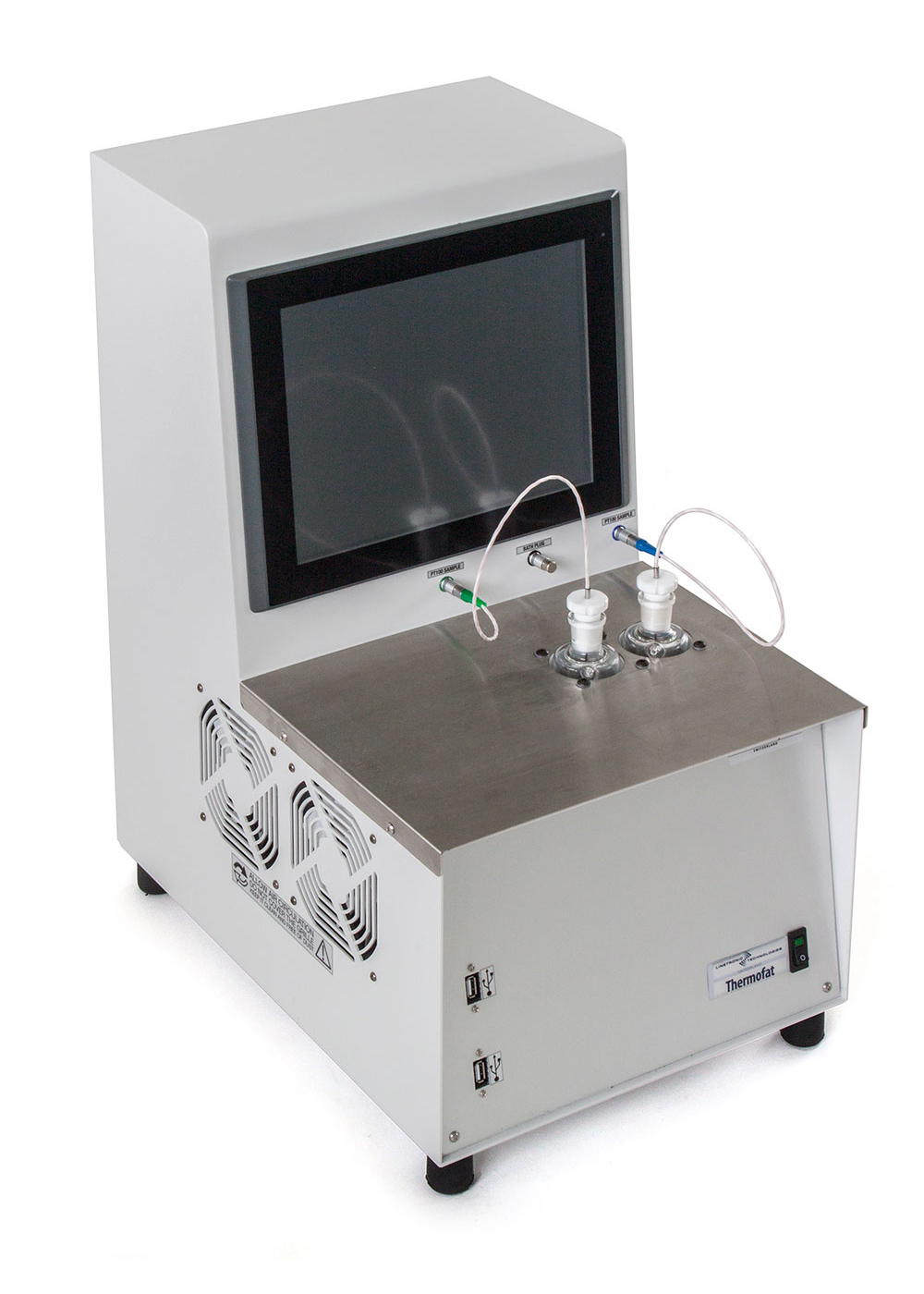

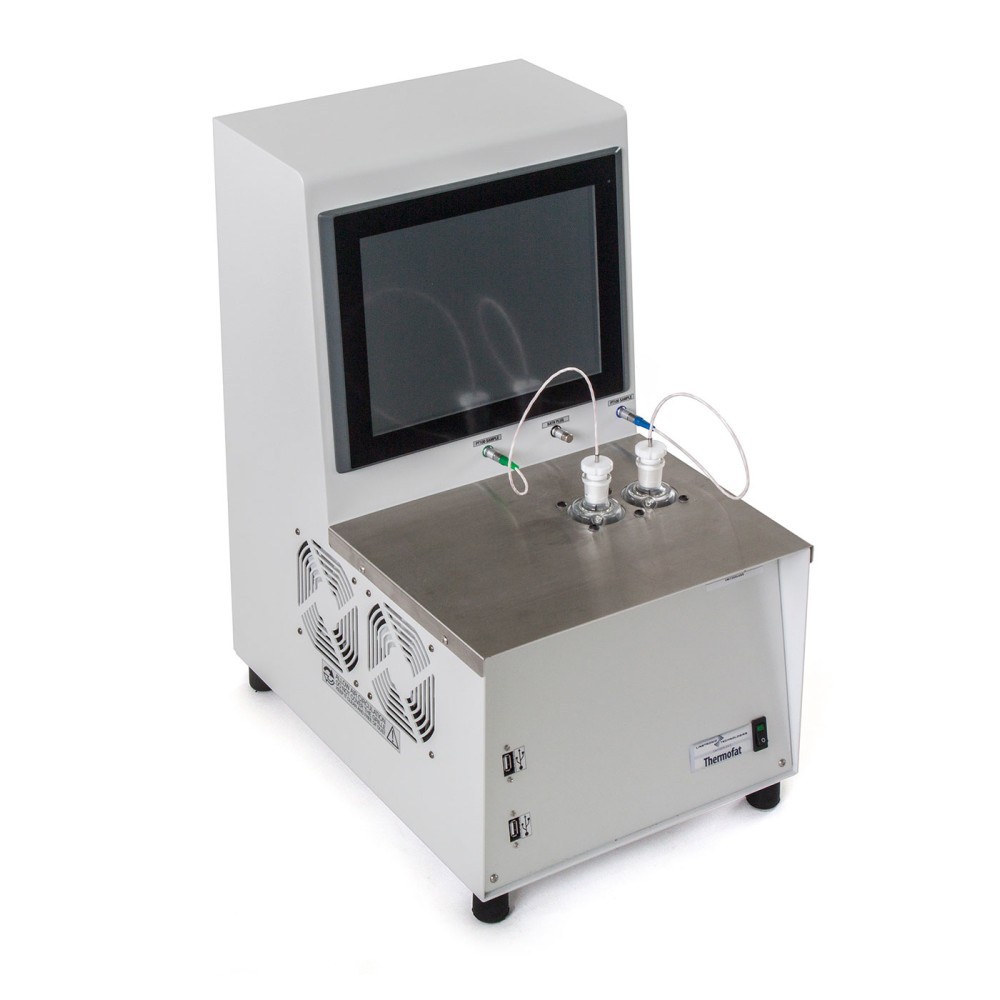

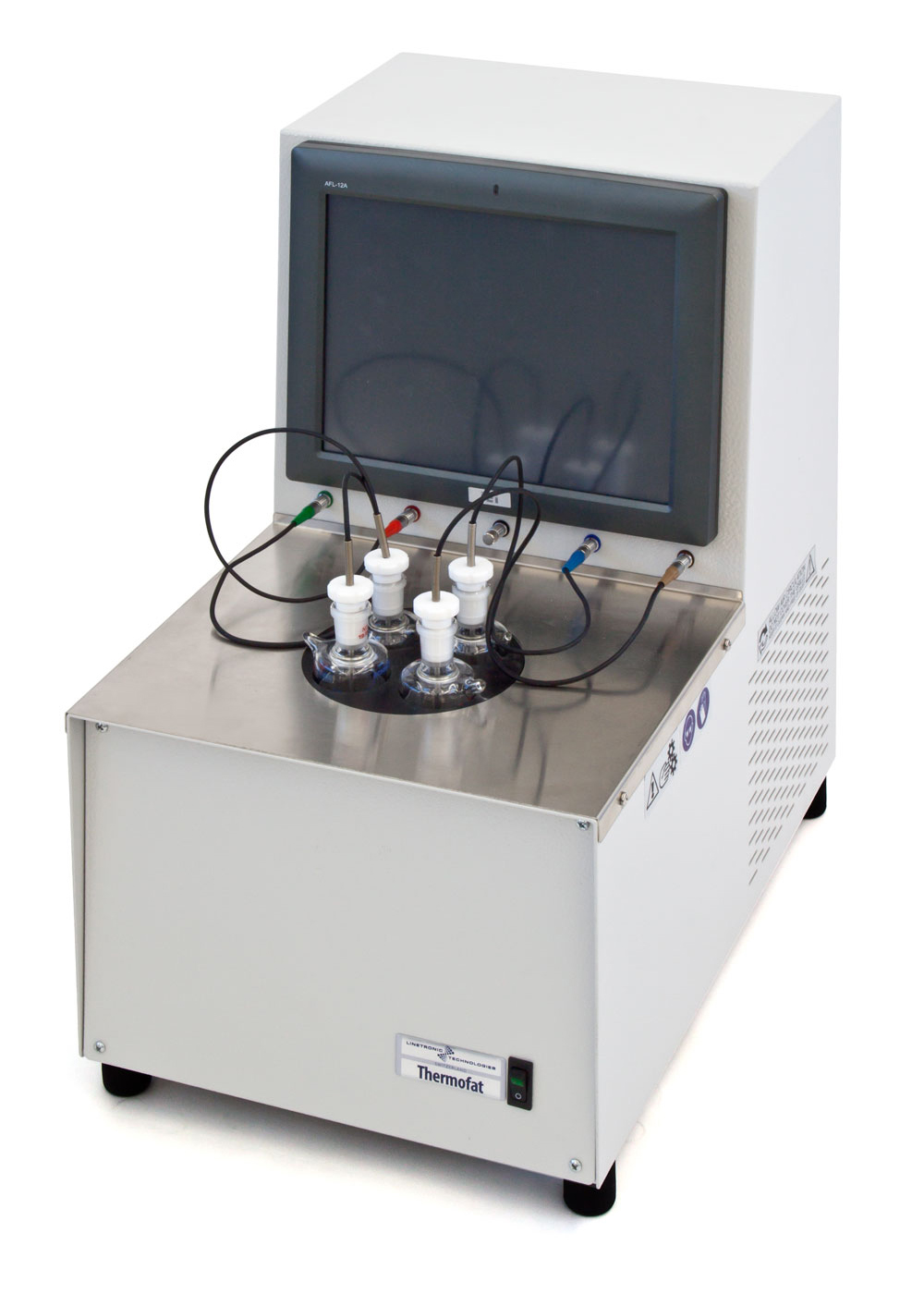

Автоматический анализатор Шукофа и темперирования жиров Thermo Twin/Thermo Four

Назначение и область применения приборов серии Thermo

Автоматические анализаторы Thermo Twin и Thermo Four представляют собой специализированные лабораторные установки, предназначенные для прецизионного определения термических свойств жиров и масел. Основными задачами данных приборов являются измерение точки кристаллизации (Shukoff point) и построение кривых темперирования (tempering curves). Эти параметры критически важны для оценки качества кондитерских изделий, особенно шоколада, а также для контроля процессов кристаллизации в маргаринах, спредах и других жировых продуктах.

Метод Шукофа позволяет определить температуру, при которой начинается образование стабильных кристаллов жира, что напрямую влияет на блеск, хрусткость и срок годности готовой продукции. Приборы серии Thermo обеспечивают полную автоматизацию процесса охлаждения и нагрева образцов, исключая человеческий фактор и гарантируя высокую воспроизводимость результатов между различными лабораториями и операторами.

Конструктивные особенности и система термостатирования

Ключевой особенностью конструкции является использование сухой охлаждающей ванны (dry cooling block), изготовленной из алюминия с высокой теплопроводностью. В отличие от традиционных водяных бань, такая система обеспечивает более быстрый и равномерный отвод тепла от образца, минимизируя тепловую инерцию.

• Система охлаждения: Интегрированные мотор-компрессоры работают на экологически безопасном хладагенте (CFC-free), что соответствует современным требованиям по защите окружающей среды. Диапазон рабочих температур ванны составляет от -10 °C до +60 °C, что позволяет моделировать различные условия хранения и обработки жиров.
• Измерительный диапазон: Сам прибор способен регистрировать температуры образца в широком диапазоне от +80 °C до -50 °C. Это обеспечивает возможность исследования сложных смесей жиров с разными температурами плавления и кристаллизации.
• Скорость изменения температуры: Программа поддерживает стандартные режимы: нагрев со скоростью 3 °C/мин и охлаждение со скоростью 1 °C/мин, что соответствует классическим протоколам метода Шукофа и другим отраслевым стандартам.
• Компактность: Настольная конструкция (bench-top) занимает мало места. Габариты составляют 34 × 50 × 50 см при весе всего 30 кг, что делает установку удобной для размещения даже в небольших лабораториях пищевого производства.

Программное обеспечение и интерфейс пользователя

Управление анализатором осуществляется через встроенный сенсорный панельный компьютер, работающий под управлением операционной системы Windows®. Специализированное программное обеспечение разработано с учетом потребностей технологов и специалистов по контролю качества.

Основные функции ПО включают:

1. Автоматизация расчета параметров: Система автоматически вычисляет минимальную и максимальную температуры, а также угол наклона кривой (Q = ΔT/Δt), который является ключевым показателем скорости кристаллизации.

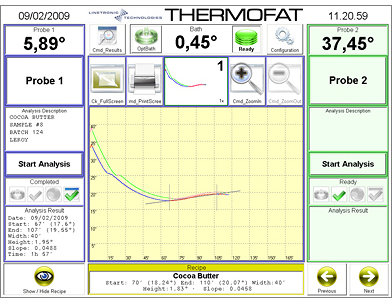

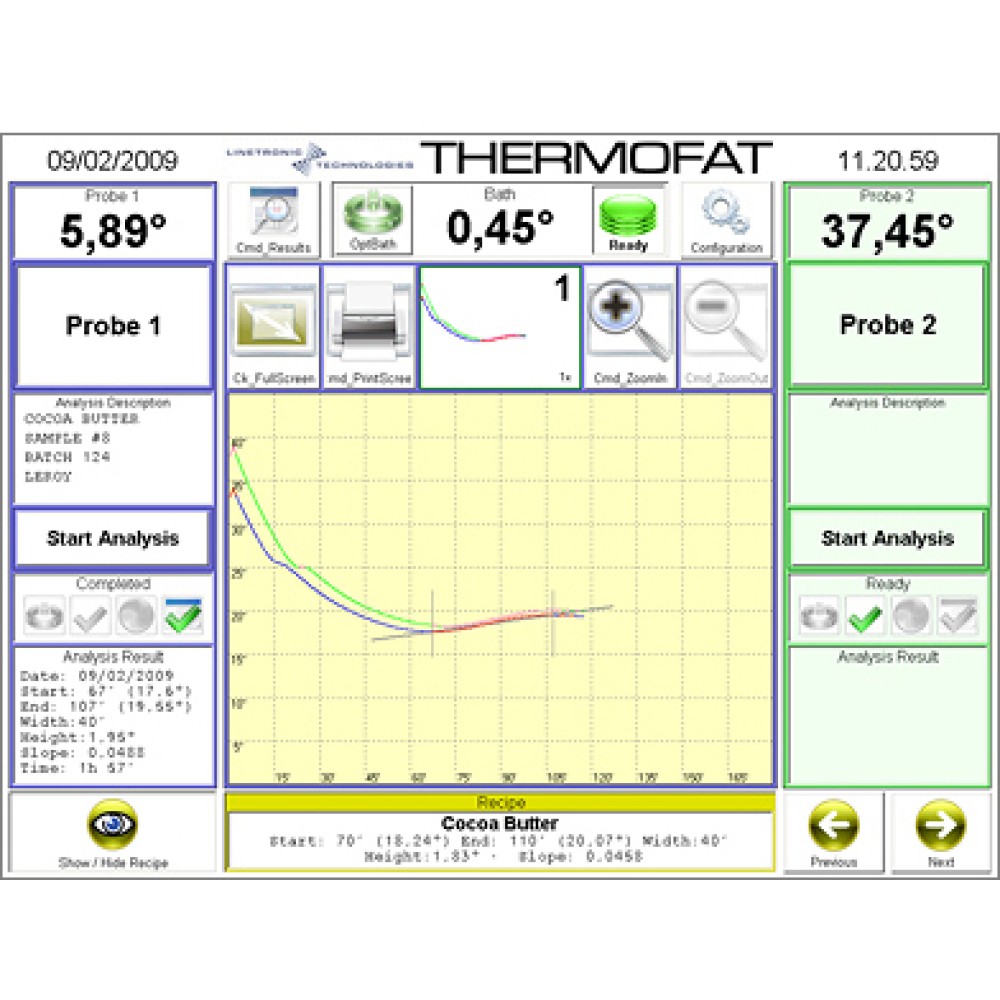

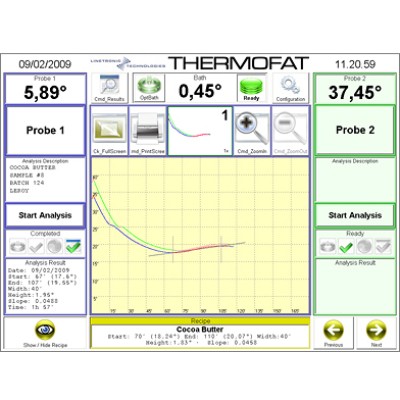

2. Визуализация данных в реальном времени: Оператор может наблюдать за ходом эксперимента на экране, видя текущие значения температуры и время. После завершения анализа доступна детальная графическая интерпретация кривых.
3. Сравнение кривых: Функция наложения графиков позволяет сравнивать поведение разных образцов или повторных тестов одного и того же продукта, выявляя отклонения в рецептуре или технологическом процессе.
4. Хранение и экспорт данных: Все результаты сохраняются во внутренней памяти прибора. Экспорт возможен в формате Microsoft Excel®, что упрощает дальнейшую статистическую обработку и формирование отчетов.
5. Рецептурный менеджер: Возможность создания и сохранения пользовательских рецептов анализа (программы нагрева/охлаждения) для конкретных типов продуктов.
6. Диагностика: Доступ к аналоговым и цифровым сигналам входа/выхода для проверки исправности датчиков и исполнительных механизмов без привлечения сервисного инженера.

Подготовка проб и эксплуатация

Приборы отличаются простотой подготовки образцов, что значительно ускоряет рабочий процесс. Для проведения испытаний используются стандартные стеклянные бутылки Шукофа или одноразовые пластиковые стаканчики. Такая гибкость позволяет выбирать наиболее подходящий вариант в зависимости от типа анализируемого жира и требований гигиены.

• Датчики температуры: Измерение производится с помощью платиновых резистивных датчиков сопротивления PT100 класса А. Они обеспечивают высокую точность и линейность характеристик в широком диапазоне температур.
• Калибровка: Процедура калибровки полностью автоматизирована. С использованием декадного магазина сопротивлений (OilLab 80-T) можно проверить и настроить каждый датчик отдельно. Данные о последней калибровке сохраняются в памяти прибора и отображаются на экране, что помогает соблюдать требования аудита и менеджмента качества (ISO/HACCP).
• Обслуживание: Благодаря сухой системе охлаждения и отсутствию открытых жидких ванн, прибор не требует сложного технического обслуживания, такого как замена воды, очистка от накипи или борьба с биологическим ростом в баках.

Соответствие стандартам и нормативам

Хотя метод Шукофа является историческим стандартом для кондитерской отрасли, современные аналоги и модификации этого метода широко применяются в мировой практике. Приборы серии Thermo спроектированы для соответствия общим принципам термического анализа жиров.

• Международные практики: Метод основан на классических подходах к определению точки кристаллизации, описанных в литературе по технологии жиров и масел (например, работы Hui Y.H., "Bailey's Industrial Oil and Fat Products").
• Маркировка CE: Наличие знака CE подтверждает соответствие изделия директивам Европейского Союза по безопасности низковольтного оборудования и электромагнитной совместимости, что важно для экспорта продукции и использования в странах ЕС.
• Российские и белорусские нормы (ГОСТ/СТБ):
  • ГОСТ 24765-2013 «Жиры растительные. Методы определения температуры плавления» – Хотя этот стандарт описывает метод капиллярной трубки, данные, полученные на анализаторах темперирования, часто используются для корреляции и углубленного изучения реологии жиров перед упаковкой.
  • Технические регламенты Таможенного союза (ТР ТС 024/2011 «Технический регламент на масложировую продукцию») требуют контроля физико-химических показателей, включая показатели кристалличности. Использование автоматизированных методов, таких как Thermo Twin/Four, позволяет повысить объективность этих измерений.
  • Для шоколадной промышленности в РФ и Беларуси применяются внутренние стандарты предприятий (СТО) и рекомендации Союзшоюза, которые базируются на международных методиках определения темпинга, полностью реализуемых данным оборудованием.

Комплектация и аксессуары

Для обеспечения полноценной работы прибора в поставку входят необходимые расходные материалы и инструменты для калибровки.

• Стандартная комплектация:
  • Бутылки Шукофа (различные типоразмеры: 19/26 и 24/29 мм).
  • Тефлоновые заглушки с отверстием для прохода датчика PT100, обеспечивающие герметичность и химическую инертность.
• Инструменты для калибровки:
  • Decade box OilLab 80-T – симулятор сопротивления PT100 с кабелем и разъемами, специально адаптированный для серии Thermofat.
• Запасные части:
  • Датчики температуры PT100 (код Thermo 206).
  • Сменные бутылки Шукофа (коды Thermo 220, Thermo 221).
  • Заглушки из тефлона (коды LT-1412, LT-1422).

Преимущества использования Thermo Twin и Thermo Four

Выбор данной серии анализаторов обусловлен сочетанием точности, скорости и удобства эксплуатации:

• Высокая повторяемость: Автоматическое управление скоростями нагрева и охлаждения устраняет вариативность ручных методов, обеспечивая стабильные результаты.
• Экономия времени: Быстрая подготовка проб и сокращенное время цикла анализа позволяют обрабатывать большое количество образцов в день.
• Чистота и безопасность: Отсутствие водяных ванн снижает риск разлива жидкости и загрязнения рабочей зоны, а использование CFC-free хладагентов безопасно для персонала и экологии.
• Гибкость конфигурации: Модели Thermo Twin (2 позиции) и Thermo Four (предположительно 4 позиции, исходя из названия, хотя в тексте указаны общие характеристики для серии) позволяют масштабировать производительность лаборатории в соответствии с текущими задачами.
• Цифровая интеграция: Легкий экспорт данных в Excel и наличие сетевого интерфейса (через ПК) способствуют внедрению приборов в современные системы управления качеством (QMS) и LIMS.
