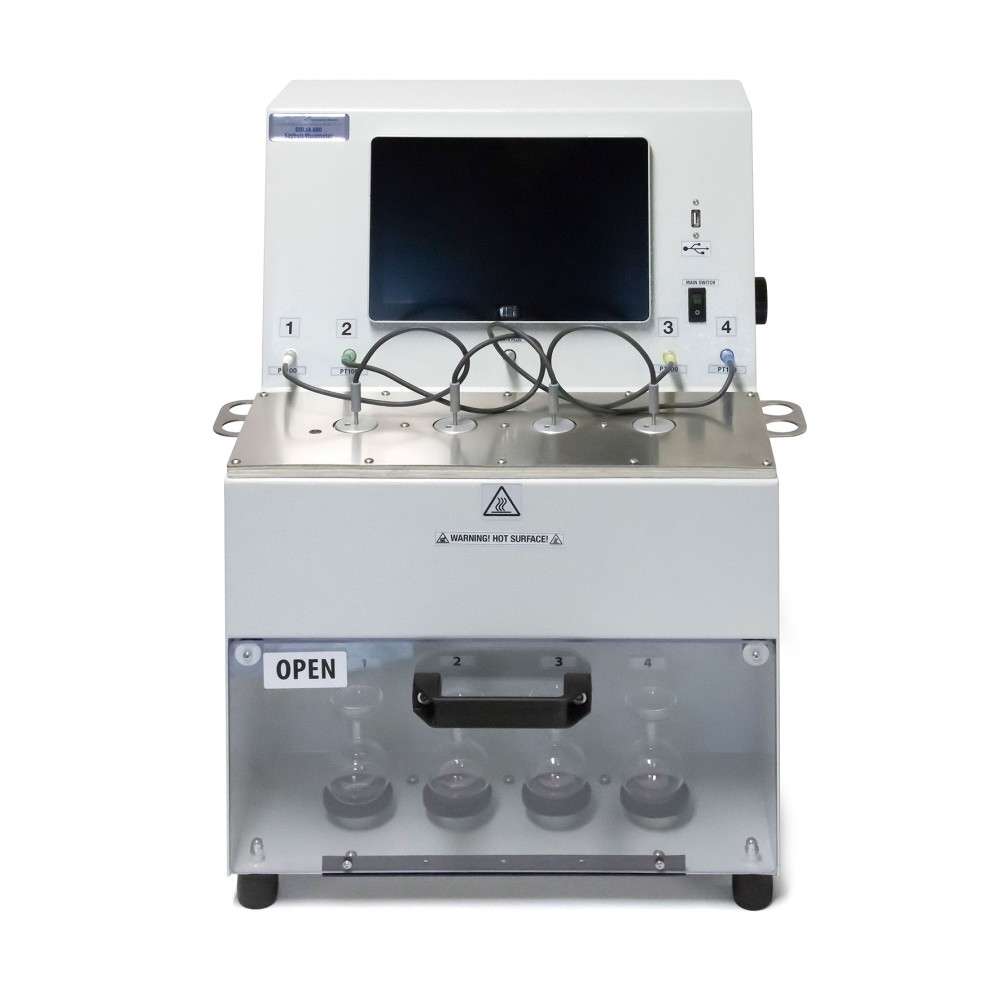

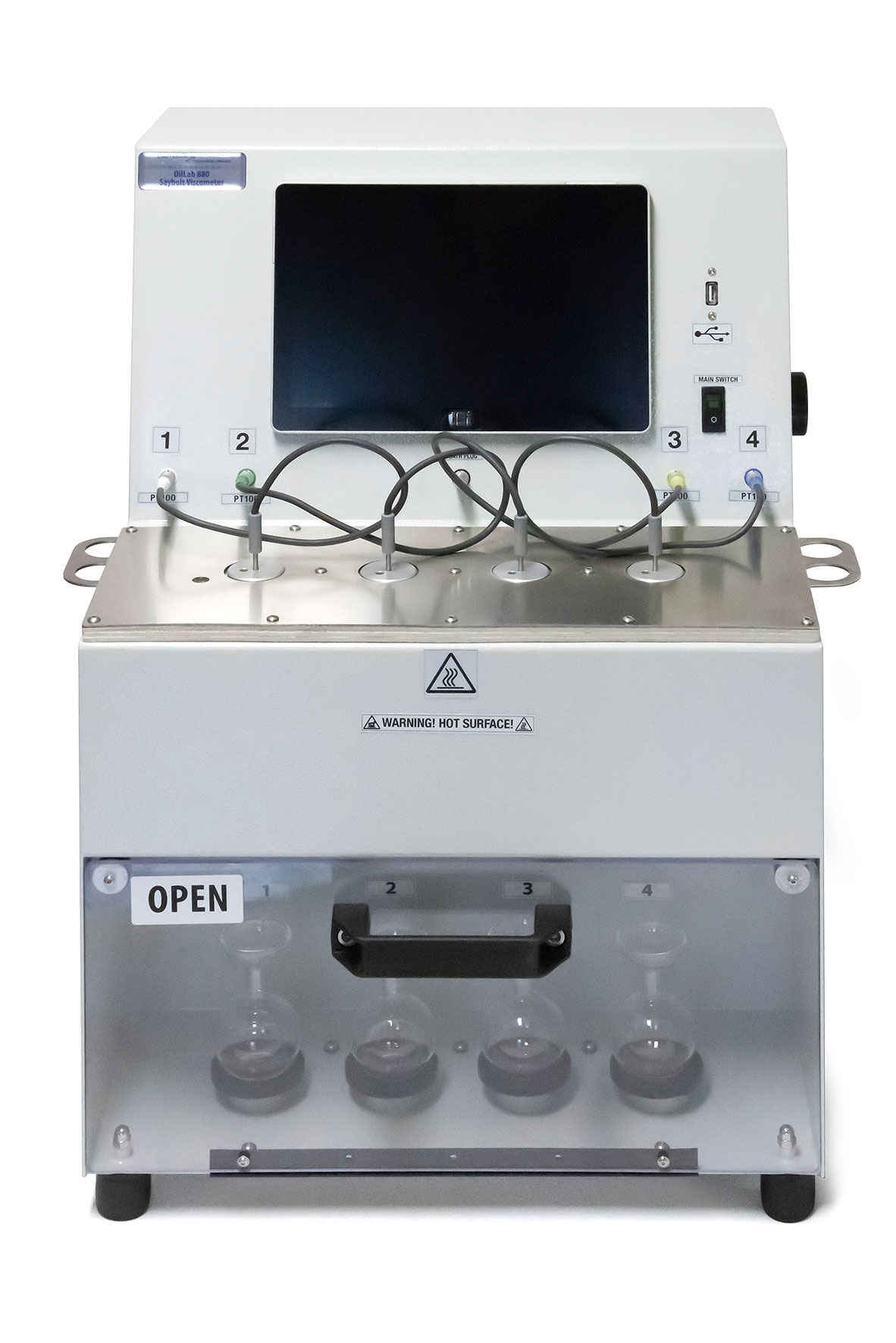

Автоматический вискозиметр Сейболта OilLab 880/S

Назначение и область применения анализатора OilLab 880/S

Автоматический вискозиметр OilLab 880/S представляет собой современное решение для прецизионного определения кинематической вязкости жидких продуктов методом Сейболта. Данный метод исторически широко применяется в нефтяной промышленности для контроля качества смазочных масел, дизельного топлива, а также в дорожном строительстве для оценки реологических свойств битумных вяжущих и эмульсий.

Прибор универсален и позволяет проводить испытания как с использованием стандартного отверстия (Universal), так и крупноячеистого отверстия (Furol). Это делает его незаменимым инструментом для лабораторий, работающих с широким спектром материалов: от легких фракций нефти до тяжелого дорожного битума и водно-битумных эмульсий. Конструкция устройства обеспечивает высокую стабильность температурного режима и минимальное влияние человеческого фактора благодаря полной автоматизации процессов нагрева, слива и взвешивания образца.

Соответствие международным стандартам и нормативам

Функциональные возможности OilLab 880/S строго регламентированы ведущими мировыми организациями по стандартизации. Использование данного оборудования гарантирует получение результатов, признаваемых при международной торговле и государственном регулировании.

• Международные стандарты ASTM:
  • ASTM D88 – Стандартный метод определения вязкости по Сейболту (универсальной или фуроловой) для нефтепродуктов при температурах от 21 °C до 99 °C.
  • ASTM D7496 – Метод определения консистенции эмульгированного асфальта с помощью вискозиметра Сейболта Фуrol при температурах 25 °C и 50 °C.
  • ASTM E102 – Метод определения фуroловой вязкости битумных материалов при высоких температурах: 121 °C, 135 °C и 149 °C.
• Стандарты Института нефти (IP):
  • IP 55 – Вязкость по Сейболту (коррелирующий стандарт).
• Японский промышленный стандарт:
  • JIS K 2207 – Нефтепродукты. Определение вязкости по Сейболту.
• Военный стандарт США:
  • FTM 791-0304 – Методы испытаний горючего для реактивных двигателей и турбинных топлив (часть, касающаяся вязкости).
• Российские и белорусские нормы (ГОСТ/СТБ):
  • ГОСТ 2084-77* «Нефти сырые. Методы определения массовой доли парафинов» и другие отраслевые стандарты часто требуют знания вязкостных характеристик. Хотя прямых аналогов метода Сейболта в действующих российских ГОСТах мало (где доминируют капиллярные методы типа Дина или Убеллоде), результаты ASTM D88/E102 используются для корреляции данных при экспорте продукции или работе с иностранными заказчиками.
  • Для дорожных битумов в РФ применяются ГОСТ 33133-2014 «Битумы нефтяные дорожные вязкие». Методы измерения вязкости там основаны на пенетрометрии и растяжке, однако данные по фуroловой вязкости (ASTM E102) могут использоваться как дополнительный показатель текучести расплава при проектировании составов.
  • СТБ ISO / СТБ ГОСТ – Национальные стандарты Республики Беларусь гармонизированы с российскими и международными, обеспечивая взаимопризнаваемость методов испытаний в рамках ЕАЭС.

Маркировка CE подтверждает соответствие изделия директивам Европейского Союза по безопасности оборудования и электромагнитной совместимости.

Конструктивные особенности и система термостатирования

В отличие от классических водяных бань, OilLab 880/S использует инновационную конструкцию сухой бани («dry bath block»), изготовленную из алюминия с высокой теплопроводностью и обработанную на станках с ЧПУ (CNC). Такая конструкция обеспечивает быстрое достижение заданной температуры и исключает риск попадания воды в образец или электрические компоненты прибора.

• Термоизоляция и охлаждение: Корпус прибора имеет многослойную изоляцию нового поколения, что минимизирует тепловые потери. Система принудительного воздушного охлаждения (air fan system) разработана для эффективного отвода тепла при работе с высокотемпературными образцами (до 149 °C по ASTM E102), сохраняя при этом низкое энергопотребление.
• Количество мест: Баня рассчитана на одновременное проведение четырех независимых анализов. Каждый блок имеет собственную зону нагрева и охлаждения.
• Клапанная система: Точный контроль потока жидкости осуществляется через современные ротационные клапаны, которые автоматически открываются и закрываются в соответствии с программой теста, исключая необходимость ручного управления кранами.

Принцип измерения и детектирование

Метод Сейболта основан на измерении времени истечения фиксированного объема жидкости (60 мл) через калиброванное отверстие под действием силы тяжести. Однако OilLab 880/S модернизирует этот процесс, заменяя хронометраж более точным методом гравиметрии.

• Высокоточные весы: Детектирование момента окончания истечения происходит через высоко definição весовой трансдуктор (weight transductor). Прибор регистрирует массу вытекшей жидкости, что позволяет точнее определить конец потока, особенно для вязких материалов, где визуальный контроль затруднен.
• Центрирование посуды: Программное обеспечение включает процедуру автоматического центрирования стеклянных колб относительно отверстий, что гарантирует отсутствие перекосов и утечек по краям соединения.
• Расчет вязкости: После завершения теста программа автоматически calculates значение вязкости в секундах (SUS или SFS) и, при необходимости, конвертирует его в сантистоксы (cSt) согласно таблицам пересчета, предусмотренным стандартами ASTM.

Программное обеспечение Lab-Link и интерфейс пользователя

Управление прибором осуществляется через встроенный панельный компьютер с сенсорным экраном TFT/LCD диагональю 8.4 дюйма. Разрешение экрана составляет 1024 × 762 пикселя с поддержкой 16.2 миллионов цветов, что обеспечивает четкую визуализацию графиков и таблиц. Операционная среда построена на базе Windows, что знакомит оператору.

Ключевые функции программного комплекса Lin-Tech Lab-Link:

1. Полная автоматизация: Выполнение анализа проходит по выбранному протоколу (ASTM D88, D7496 или E102) без вмешательства оператора после загрузки образца. Система управляет нагревом, стабилизацией, открытием клапана, взвешиванием и расчетом результата.
2. Гибкость настроек: Пользователь может создавать собственные профили анализа, задавая температуру, время выдержки и тип используемого отверстия (Universal или Furol).
3. Хранение данных: Внутренняя память способна сохранять более 65 000 результатов анализов. Все данные привязываются к имени оператора и наименованию продукта.
4. Экспорт и печать: Результаты можно экспортировать в форматах .xls (Excel) или .pdf через USB-порт. Поддерживается прямое подключение принтера для печати протоколов испытаний.
5. Диагностика и калибровка: Доступ к сервисному меню защищен паролем. Программа поддерживает калибровку до 100 точек для каждого канала. Особое внимание уделено калибровке самих отверстий (orifices) с использованием эталонных образцов известной вязкости (SUS и SFS), что критически важно для соблюдения требований ASTM.
6. Оповещение: Звуковая сигнализация и сообщения на экране информируют о завершении теста, ошибках или выходе параметров за пределы допуска.

Системы безопасности и защита оператора

Работа с горячими нефтепродуктами и битумами сопряжена с рисками ожогов и возгорания. OilLab 880/S оснащен многоуровневой системой защиты:

• Защита от перегрева: Аппаратные и программные ограничения предотвращают превышение максимальной температуры блока. При обнаружении аномального роста температуры система автоматически отключает нагревательные элементы.
• Контроль неисправностей: Постоянный мониторинг состояния датчиков веса, температуры и клапанов. При выявлении обрыва цепи или короткого замыкания тест немедленно прерывается, а оператор получает уведомление.
• Автовыключение: Функция автоматического отключения питания или перехода в режим ожидания после периода простоя способствует энергосбережению и продлению срока службы компонентов.

Комплектация, аксессуары и обслуживание

Для обеспечения полноценного цикла испытаний прибор поставляется с набором специализированных расходных материалов и инструментов.

• Стандартная комплектация:
  • 4 × мерные колбы Сейболта объемом 60 мл (калиброванные).
  • 4 × сменных отверстия (орифика) типа Furol или Universal (в зависимости от заказа).
  • Гаечный ключ для замены отверстий.
• Аксессуары для подготовки проб:
  • Фильтровальные воронки с сеткой из нержавеющей стали (размер ячеек 150 мкм, 75 мкм, 850 мкм) для очистки образцов перед тестом.
  • Держатели для термометров, трубки для забора проб, кольца displacement ring и пипетки для точного наполнения колб.
• Запасные части:
  • Новые калиброванные колбы (упаковка 2 шт.).
  • Универсальное отверстие диаметром 1.76 мм.
  • Фуroловое отверстие диаметром 3.15 мм.

Габариты, вес и технические параметры питания

Прибор отличается компактными размерами и надежной конструкцией, позволяющей размещать его на стандартных лабораторных столах. Прочный окрашенный корпус защищает внутренние узлы от коррозии и механических повреждений.

Электропитание осуществляется от сети переменного тока напряжением 220 В или 115 В (частота 50/60 Гц). Благодаря эффективной термоизоляции и оптимизированной системе охлаждения, потребление энергии сведено к минимуму, что снижает эксплуатационные расходы лаборатории. Маркировка CE и соответствие требованиям электробезопасности делают устройство пригодным для использования в странах ЕС, СНГ и других регионах мира.
