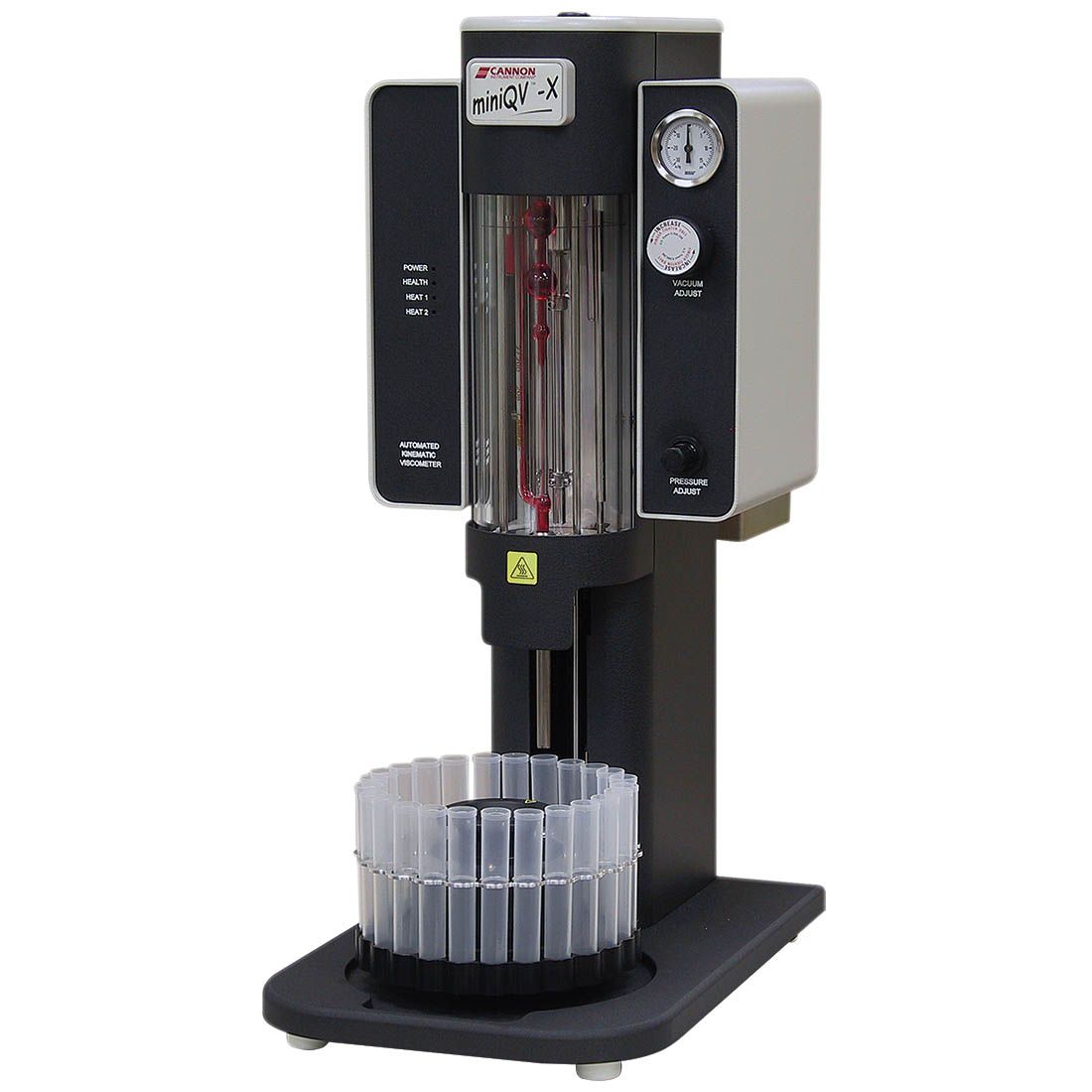

Автоматический вискозиметр miniQV-X

Назначение и специализация прибора miniQV-X

Автоматический настольный вискозиметр miniQV-X разработан специально для быстрого определения кинематической вязкости прозрачных и непрозрачных жидкостей с точностью, соответствующей стандарту ASTM D445. Прибор оптимизирован для задач мониторинга состояния используемых масел (condition monitoring), где критически важны скорость анализа и надежность результатов. Наличие съемного 25-позиционного устройства подачи образцов обеспечивает возможность длительного необслуживаемого тестирования больших серий проб. Компактная конструкция занимает площадь, сопоставимую с аналитическими весами, что позволяет эффективно интегрировать оборудование в любую лабораторию без потери рабочего пространства.

Высокая скорость анализа и производительность

Ключевым преимуществом модели является исключительная быстрота измерений. Время одного теста обычно составляет не более 3 минут, что позволяет достигать пропускной способности до 20 испытаний в час. Такой темп работы достигается благодаря использованию специальных капилляров ускоренного протока (fast-run tubes), которые следуют принципам ASTM D445, но имеют сокращенное время истечения. Основные параметры производительности включают:

• Емкость автосамплера: 25 позиций для непрерывной работы без участия оператора.
• Время цикла: типично менее 3 минут на образец.
• Максимальная пропускная способность: 20 тестов в час.
• Разрешение таймера: 0.01 с при точности хронометража до ± 0.001 с.

Такая высокая производительность делает прибор экономически выгодной альтернативой трудоемким ручным методам определения вязкости, существенно повышая эффективность лабораторных процессов.

Диапазоны измерений и температурные режимы

Прибор оснащен одной термостатируемой ванной с прецизионным контролем температуры от комнатной до 100 °C с погрешностью ± 0.01 °C. Использование капилляра ускоренного типа обеспечивает широкий диапазон измерений в зависимости от установленной температуры:

• При 40 °C: диапазон от 5 мм²/с (сСт) до 800 мм²/с (сСт) с 10-кратным перекрытием диапазонов.
• При 100 °C: диапазон от 5 мм²/с (сСт) до 50 мм²/с (сСт) с 10-кратным перекрытием диапазонов.

Одноточечная калибровка температуры устраняет необходимость дорогостоящей перекалибровки трубок и максимизирует гибкость переключения между методами. Модульная конструкция ванны позволяет операторам самостоятельно заменять капилляры за считанные минуты, исключая простои оборудования и необходимость вызова сервисных инженеров.

Экономия расходных материалов и экологичность

Конструкция miniQV-X ориентирована на минимизацию эксплуатационных расходов и снижение воздействия на окружающую среду. Применение капилляров типа Ubbelohde ускоренного протока (соответствующих ASTM D446 и ISO 3105) позволяет значительно сократить потребление растворителей. Экономические преимущества системы:

• Малый объем образца: всего 4–5 мл на один тест.
• Низкий расход растворителя: всего 8 мл на цикл промывки.
• Использование недорогих одноразовых флаконов из полиэтилена высокой плотности (HDPE).
• Снижение затрат на утилизацию отходов благодаря уменьшению объема использованных реагентов.

Стандартная комплектация включает два входа для растворителей и внутренние подогреваемые линии слива отходов, предотвращающие засорение коммуникаций при работе с вязкими или загрязненными пробами.

Программное обеспечение и управление данными

Полная автоматизация процесса управляется программным обеспечением VISCPRO®, которое берет на себя все рутинные операции: дозирование образцов, измерение времени протока, промывку и сушку капилляров. Один персональный компьютер способен управлять работой до четырех приборов одновременно, что удобно для создания централизованных систем мониторинга. ПО обеспечивает:

• Управление калибровкой и спецификацией методов.
• Автоматическое форматирование отчетов и экспорт данных.
• Передачу результатов через интерфейс RS-232 (по протоколу RS-485).
• Снижение вариабельности результатов между различными операторами.

Соответствие международным стандартам и нормативам

Вискозиметр miniQV-X спроектирован для выполнения требований ключевых международных стандартов в области анализа нефтепродуктов и масел. Прибор соответствует следующим нормативным документам:

• ASTM D445 — определение кинематической вязкости прозрачных и непрозрачных жидкостей (основной метод).
• ASTM D446 / ISO 3105 — спецификации и инструкции по эксплуатации стеклянных капиллярных вискозиметров.
• ISO 3104 — определение кинематической вязкости и расчет динамической вязкости нефтепродуктов.
• DIN 51562-1 — измерение кинематической вязкости капиллярным методом.

Применение в рамках ГОСТ и технических регламентов ЕАЭС

Для лабораторий Беларуси и России важно соответствие оборудования национальным стандартам. Методология работы miniQV-X гармонизирована со следующими нормативными документами, действующими на территории ЕАЭС:

• ГОСТ 33-2000 (ISO 3104-94) — Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости.
• ГОСТ Р 53708-2009 — Нефтепродукты. Определение кинематической вязкости и расчет динамической вязкости (идентичен ISO 3104).
• ГОСТ 2517-2012 — Нефть и нефтепродукты. Методы отбора проб (для подготовки к анализу).
• ГОСТ IEC 61010-1-2014 — Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования.

Использование данного прибора позволяет получать легитимные результаты для паспортизации масел, входного контроля и диагностики технического состояния оборудования в соответствии с требованиями национальных стандартов.

Технические характеристики и условия эксплуатации

Для корректной работы необходимо соблюдение условий окружающей среды: температура от 15 °C до 30 °C, относительная влажность от 10% до 75% (без конденсации). Категория установки II, степень загрязнения 2. Электропитание поддерживается в диапазонах 100 В, 115 В или 230 В переменного тока (50/60 Гц), потребляемая мощность составляет 1000 Вт. Прибор имеет маркировку CE, соответствует директивам EMC (2004/108/EC) и Low Voltage Directive (2006/95/EC), прошел испытания HI-POT (1900 В постоянного тока в течение 60 секунд) и отвечает требованиям RoHS. Масса основного блока составляет 27 кг, блока питания — 11 кг, приемника отходов — 6 кг. Общий транспортный вес комплекта — 63.5 кг. Для защиты инвестиций и обеспечения долгосрочной надежности рекомендуется использование сервисных планов CANNON Service Plan. Заводская установка является обязательной для сохранения полной гарантии.
