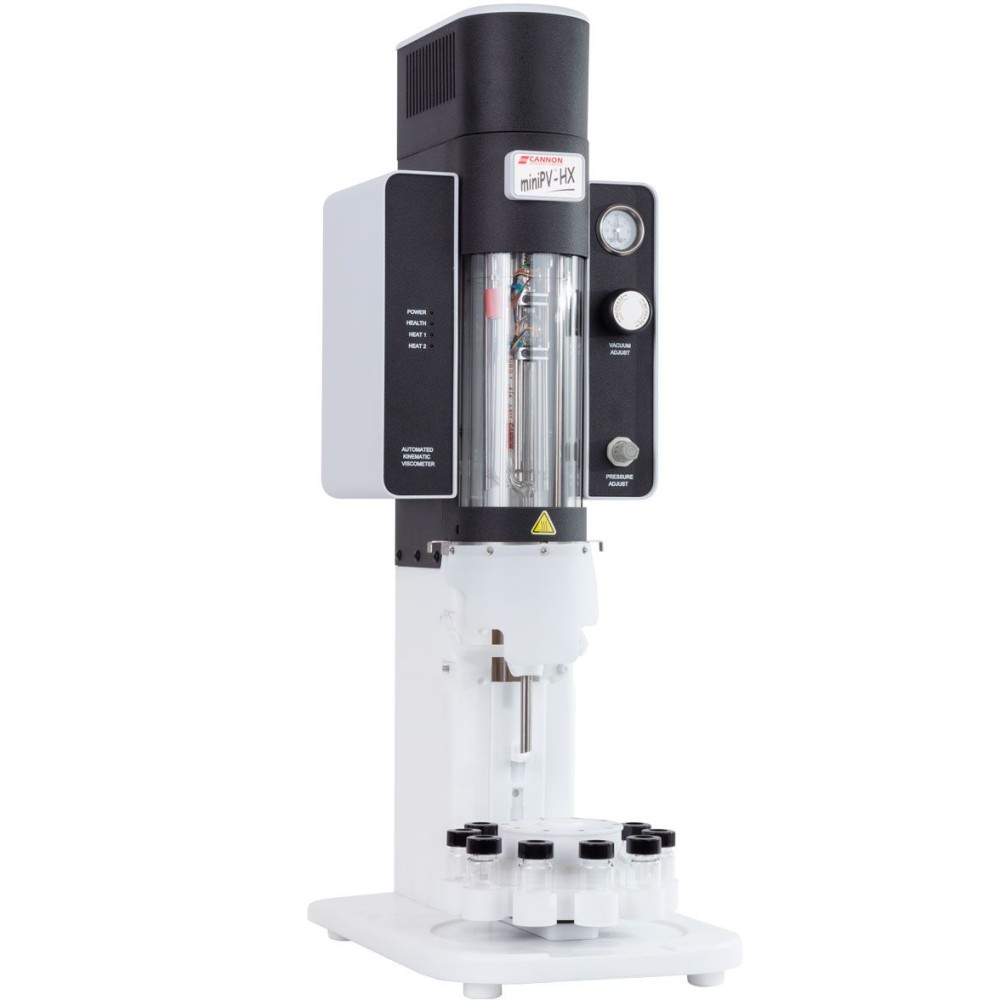

Автоматический вискозиметр miniPV-HX

Назначение и функциональные возможности прибора miniPV-HX

Автоматический настольный вискозиметр miniPV-HX представляет собой высокопроизводительную аналитическую систему, оснащенную 10-позиционным устройством подачи образцов для необслуживаемого тестирования. Прибор предназначен для работы с агрессивными и коррозионными растворителями при определении вязкости разбавленных растворов полимеров и кинематической вязкости жидкостей общего назначения. Герметичная конструкция системы обеспечивает возможность анализа атмосферно-чувствительных и летучих проб, исключая их контакт с окружающей средой. Оборудование совместимо с широким спектром реагентов, включая водные, галогенированные, органические и солевые растворы, что делает его универсальным решением для современных исследовательских и контрольных лабораторий.

Метрологические характеристики и диапазоны измерений

Прибор обеспечивает прецизионную точность измерений благодаря интегрированной системе термоэлектрического охлаждения (TE), поддерживающей стабильность температуры в диапазоне от 15 °C до 100 °C с погрешностью ± 0.01 °C. Ключевые технические параметры включают:

• Диапазон вязкости разбавленных растворов: от 0.3 мм²/с (сСт) до 700 мм²/с (сСт).
• Диапазон кинематической вязкости: от 0.02 мм²/с (сСт) до 1200 мм²/с (сСт).
• Разрешение таймера: 0.01 с при точности хронометража до ± 0.001 с.

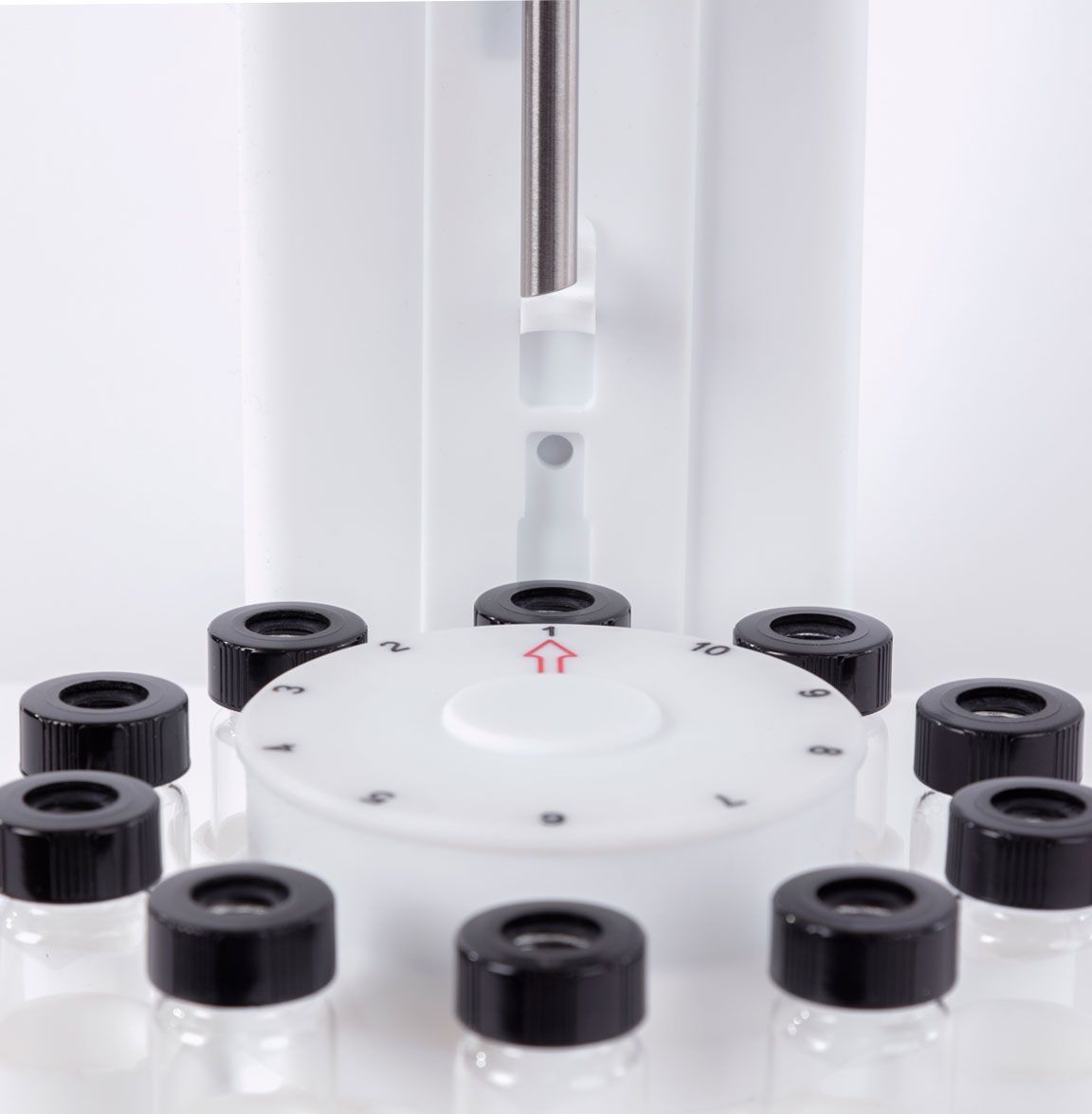

• Емкость автосамплера: 10 позиций для непрерывной серии анализов.
• Минимальный объем образца: 10 мл (расход растворителя на промывку составляет 30 мл).
• Производительность: минимальное время цикла 12 минут, включая автоматическую мойку и сушку.

Следует учитывать, что верхние пределы измеряемой вязкости могут быть ограничены температурой теста и физико-химическими свойствами конкретного образца. Для расширения рабочего диапазона доступны как одноранговые, так и специальные двухдиапазонные вискозиметрические трубки.

Программное обеспечение и управление данными

Встроенное программное обеспечение берет на себя полное управление прибором, минимизируя влияние человеческого фактора и снижая вариабельность результатов между операторами. Использование ПО VISCPRO® позволяет одному персональному компьютеру контролировать работу до четырех вискозиметров одновременно. Функционал системы включает:

• Специализированные расчеты для полимеров: определение собственной, характеристической, кинематической, приведенной, относительной и удельной вязкости.
• Автоматический расчет молекулярной массы на основе полученных реологических данных.
• Управление калибровкой, выбор методов, спецификация параметров и форматирование отчетов.
• Экспорт данных через интерфейс RS-232 (по протоколу RS-485).
• Полная автоматизация очистки капилляров, заменяющая ручную промывку.

Конструктивные особенности и требования к монтажу

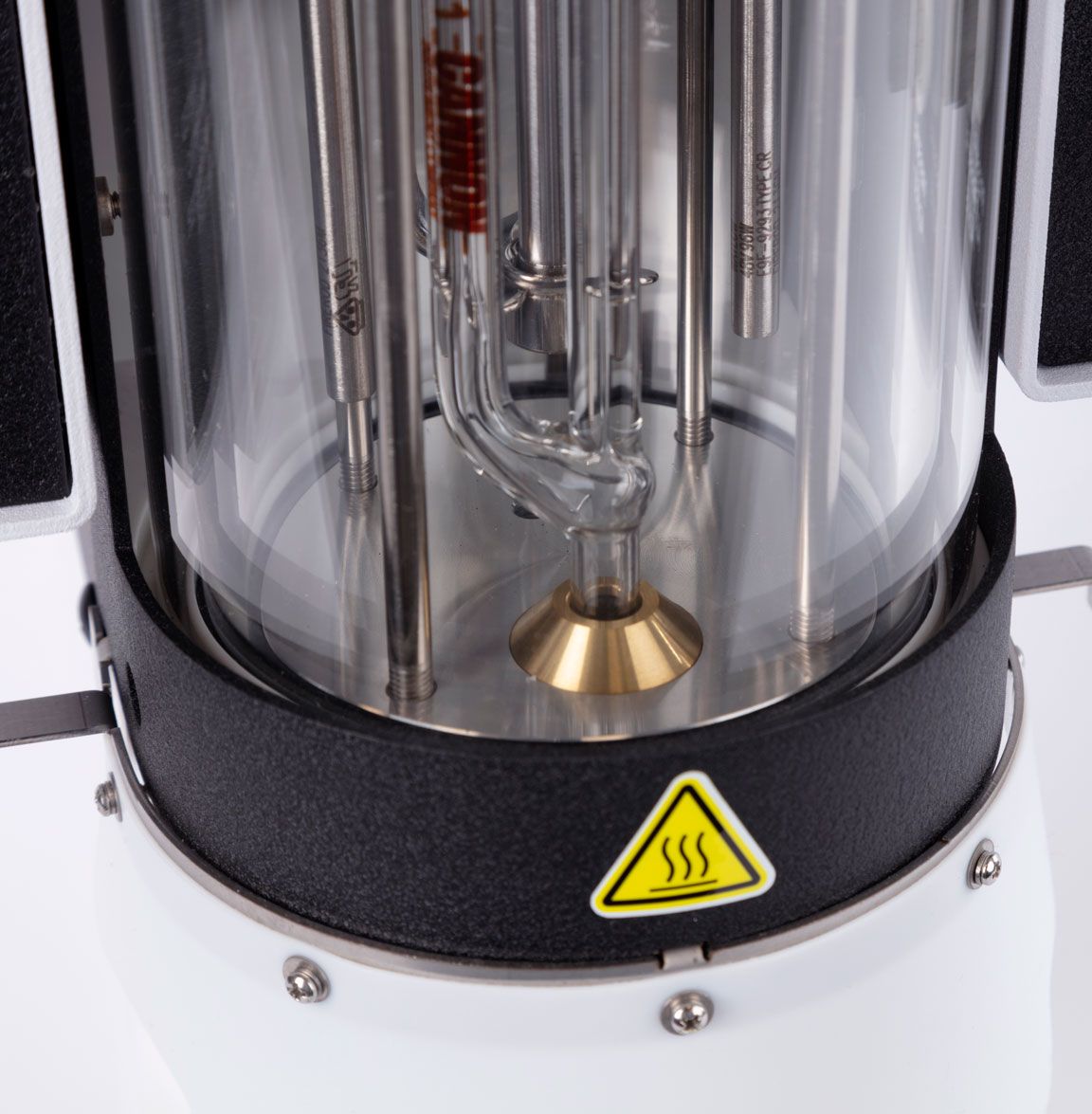

Компактная и надежная конструкция miniPV-HX занимает площадь, сопоставимую с аналитическими весами, что позволяет эффективно использовать лабораторное пространство. Модульная ванна обеспечивает легкий доступ для технического обслуживания: замена трубок выполняется оператором за несколько минут без вызова сервисного специалиста. Одноточечная калибровка температуры устраняет необходимость повторной калибровки трубок и повышает гибкость настройки методов. Стандартная комплектация включает три входа для растворителей и внутренние подогреваемые линии слива отходов, предотвращающие кристаллизацию или загустевание остатков проб.

Соответствие международным стандартам и нормативам

Вискозиметр miniPV-HX разработан в строгом соответствии с требованиями ведущих мировых стандартов, что подтверждает его пригодность для сертификационных и арбитражных испытаний. Прибор поддерживает следующие методики:

• ASTM D445 / D446 — определение кинематической вязкости прозрачных и непрозрачных жидкостей.
• ASTM D789, D1243, D1795, D2857, D3591, D4243, D4603, D5226, D5336 — методы испытаний полимеров, волокон и смол.
• ISO 3104 / 3105 — определение кинематической вязкости и расчет динамической вязкости нефтепродуктов.
• ISO 1628-1/2/4/5/6 — определение вязкости полимеров в разбавленных растворах.
• ISO 307, ISO 5351 — методы анализа пластмасс и целлюлозы.
• DIN 51562-1 — измерение кинематической вязкости капиллярным методом.
• IEC 60450 — оценка старения технических электроизоляционных жидкостей.
• Ph. Eur. 1472, USP 911 — фармакопейные методы определения вязкости.
• Tappi T230 / PAPTAC G.24P — стандарты для целлюлозно-бумажной промышленности.

Применение в рамках ГОСТ и технических регламентов ЕАЭС

При эксплуатации оборудования в Беларуси и России необходимо учитывать гармонизацию международных методик с национальными стандартами. Методология работы miniPV-HX полностью удовлетворяет требованиям следующих нормативных документов:

• ГОСТ 33-2000 (ISO 3104-94) — Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости.
• ГОСТ Р 53708-2009 — Нефтепродукты. Определение кинематической вязкости и расчет динамической вязкости (идентичен ISO 3104).
• ГОСТ 14870-77 — Полимеры. Методы определения вязкости разбавленных растворов (соотносится с серией ISO 1628).
• ГОСТ 2517-2012 — Нефть и нефтепродукты. Методы отбора проб (для подготовки к анализу).
• ГОСТ IEC 61010-1-2014 — Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования.

Соответствие данным стандартам позволяет легитимно использовать результаты, полученные на приборе miniPV-HX, для оформления паспортов качества, проведения приемосдаточных испытаний и научных исследований на территории стран Таможенного союза.

Электрические параметры и условия эксплуатации

Для стабильной работы прибора необходимо соблюдение условий окружающей среды: температура от 15 °C до 30 °C, относительная влажность от 10% до 75% (без конденсации). Категория установки II, степень загрязнения 2. Электропитание поддерживается в диапазонах 100 В, 115 В или 230 В переменного тока (50/60 Гц), потребляемая мощность составляет 1000 Вт. Прибор имеет маркировку CE, соответствует директивам EMC (2004/108/EC) и Low Voltage Directive (2006/95/EC), прошел испытания HI-POT (1900 В постоянного тока в течение 60 секунд) и отвечает требованиям RoHS. Масса основного блока составляет 24 кг, блока питания — 11 кг, приемника отходов — 6 кг. Общий вес комплекта при транспортировке достигает 117 кг.
