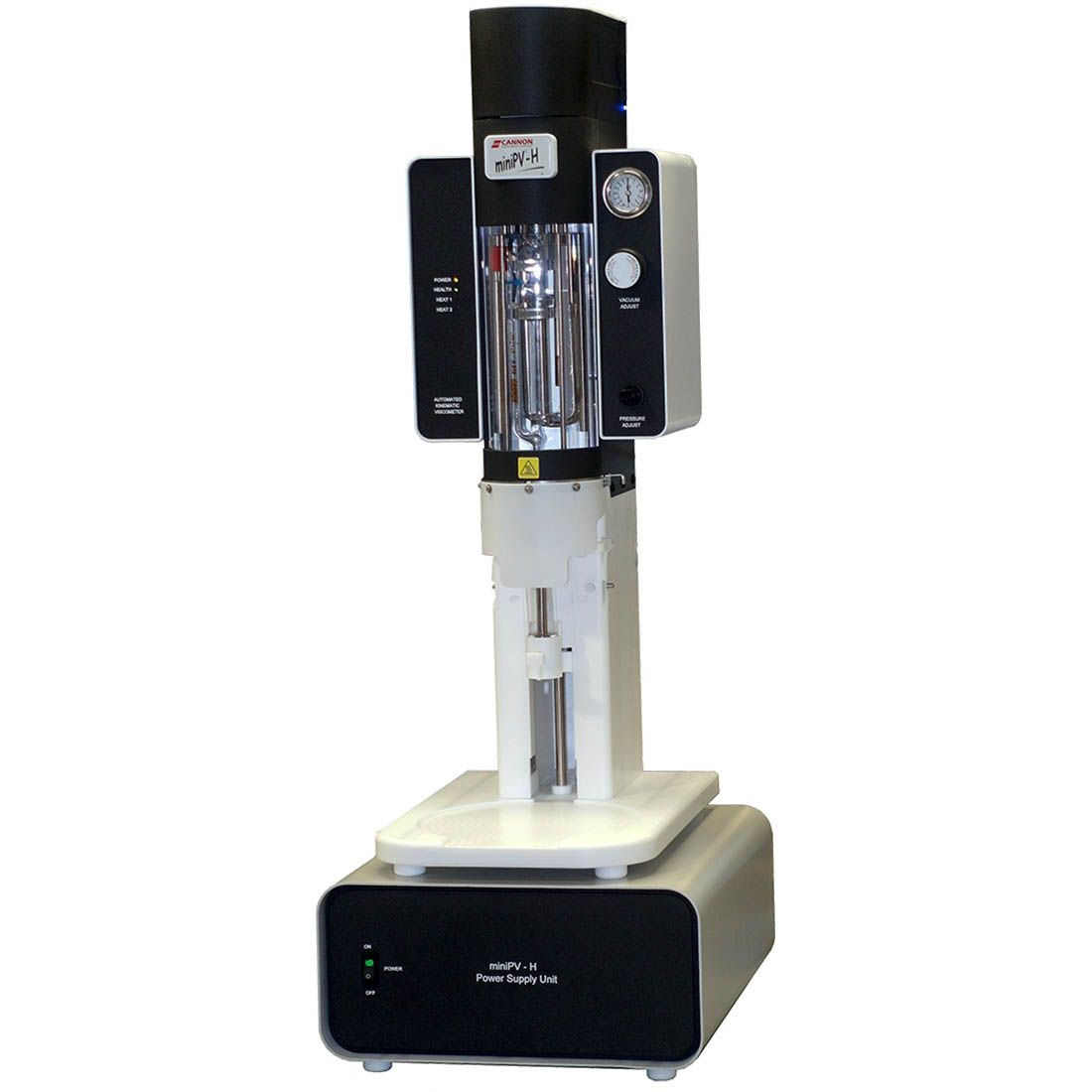

Автоматический вискозиметр miniPV-H

Общее назначение и область применения прибора miniPV®-H

Автоматический настольный вискозиметр miniPV®-H представляет собой высокоточное аналитическое оборудование, разработанное для необслуживаемой обработки и тестирования образцов в агрессивных и коррозионных растворителях. Прибор специализируется на измерении вязкости разбавленных растворов полимеров, а также кинематической вязкости для общелабораторных задач. Уникальная герметичная конструкция системы позволяет работать с атмосферно-чувствительными и летучими пробами, исключая контакт с внешней средой. Оборудование совместимо с широким спектром реагентов, включая водные, галогенированные, органические и солевые растворы, что делает его универсальным инструментом для современных химических и физических лабораторий.

Технические параметры и диапазоны измерений

Прибор обеспечивает широкий диапазон измерений при высокой точности термостатирования. Интегрированная система термоэлектрического охлаждения (TE) гарантирует стабильность температуры в диапазоне от 15 °C до 100 °C с погрешностью ± 0.01 °C. Основные метрологические характеристики включают:

• Диапазон вязкости разбавленных растворов: от 0.3 мм²/с (сСт) до 700 мм²/с (сСт).
• Диапазон кинематической вязкости: от 0.02 мм²/с (сСт) до 1200 мм²/с (сСт).
• Разрешение таймера: 0.01 с (точность хронометража до ± 0.001 с).
• Минимальный объем образца: 10 мл (при расходе 30 мл растворителя на промывку).
• Максимальная производительность: цикл анализа занимает всего 12 минут, включая этапы автоматической мойки и сушки.

Верхние пределы измерений могут варьироваться в зависимости от выбранной температуры теста и типа исследуемого образца. Доступны как одноранговые, так и специальные двухдиапазонные вискозиметрические трубки для расширения возможностей анализа.

Программное обеспечение и автоматизация процессов

Управление прибором осуществляется через встроенное программное обеспечение, которое берет на себя все рутинные операции, минимизируя влияние человеческого фактора. Использование ПО VISCPRO® позволяет одному персональному компьютеру управлять работой до четырех приборов одновременно. Функционал программного обеспечения включает:

• Автоматический расчет характеристик вязкости: собственной, характеристической, кинематической, приведенной, относительной и удельной.
• Вычисление молекулярной массы полимеров на основе полученных данных.
• Полный контроль калибровки, ввода данных, выбора методов и форматирования отчетов.
• Экспорт результатов в стандартные форматы данных.
• Замена ручной очистки капилляров на полностью автоматизированный цикл промывки и сушки.

Такой уровень автоматизации существенно снижает вариабельность результатов между разными операторами и повышает воспроизводимость исследований.

Конструктивные особенности и требования к установке

Компактный и надежный дизайн miniPV®-H позволяет разместить прибор на площади, сопоставимой с габаритами аналитических весов, что экономит ценное лабораторное пространство. Модульная конструкция ванны упрощает техническое обслуживание: операторы могут самостоятельно заменять трубки за считанные минуты без вызова сервисного инженера. Одноточечная калибровка температуры устраняет необходимость повторной калибровки трубок и максимизирует гибкость тестирования. Стандартная конфигурация предусматривает три входа для растворителей.

Важно отметить, что заводская установка данного оборудования является обязательным требованием. В случае отказа от профессионального монтажа гарантия распространяется только на запасные части, а повреждения, возникшие вследствие неправильной установки, не являются гарантийным случаем. Для долгосрочной надежности рекомендуется использование сервисных планов CANNON Service Plan.

Соответствие международным стандартам и нормативам

Вискозиметр miniPV®-H спроектирован с учетом требований ведущих мировых и региональных стандартов, что подтверждает его пригодность для сертификационных испытаний. Прибор соответствует следующим нормативным документам:

• ASTM D445 / D446 — определение кинематической вязкости прозрачных и непрозрачных жидкостей.
• ASTM D789, D1243, D1795, D2857, D3591, D4243, D4603, D5226, D5336 — методы испытаний полимеров и волокон.
• ISO 3104 / 3105 — определение кинематической вязкости и расчет динамической вязкости нефтепродуктов.
• ISO 1628-1/2/4/5/6 — определение вязкости полимеров в разбавленных растворах.
• ISO 307, ISO 5351 — методы анализа пластмасс и целлюлозы.
• DIN 51562-1 — измерение кинематической вязкости капиллярным методом.
• IEC 60450 — оценка старения технических электроизоляционных жидкостей.
• Ph. Eur. 1472, USP 911 — фармакопейные методы определения вязкости.
• Tappi T230 / PAPTAC G.24P — стандарты для целлюлозно-бумажной промышленности.

Применение в рамках ГОСТ и ТР ТС

При использовании оборудования в Беларуси и России необходимо учитывать гармонизацию международных методов с национальными стандартами. Методология работы miniPV®-H полностью удовлетворяет требованиям следующих документов:

• ГОСТ 33-2000 (ISO 3104-94) — Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости.
• ГОСТ Р 53708-2009 — Нефтепродукты. Определение кинематической вязкости и расчет динамической вязкости (идентичен ISO 3104).
• ГОСТ 14870-77 — Полимеры. Методы определения вязкости разбавленных растворов (соотносится с серией ISO 1628).
• ГОСТ 2517-2012 — Нефть и нефтепродукты. Методы отбора проб (для подготовки к анализу на данном оборудовании).
• ГОСТ IEC 61010-1-2014 — Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования (подтверждение соответствия директивам CE и Low Voltage Directive).

Соответствие данным стандартам позволяет использовать результаты, полученные на приборе miniPV®-H, для оформления паспортов качества, проведения приемосдаточных испытаний и научных исследований на территории стран ЕАЭС.

Электрические характеристики и условия эксплуатации

Для корректной работы прибора необходимо соблюдение определенных условий окружающей среды и параметров электросети. Эксплуатация допускается при температуре от 15 °C до 30 °C и относительной влажности от 10% до 75% (без конденсации). Категория установки II, степень загрязнения 2. Электропитание поддерживается в диапазонах 100 В, 115 В или 230 В переменного тока (50/60 Гц), потребляемая мощность составляет 1000 Вт. Прибор имеет маркировку CE и соответствует директивам EMC (2004/108/EC) и RoHS, а также прошел испытания HI-POT (1900 В постоянного тока в течение 60 секунд). Масса основного блока составляет 24 кг, блока питания — 11 кг, приемника отходов — 6 кг.
