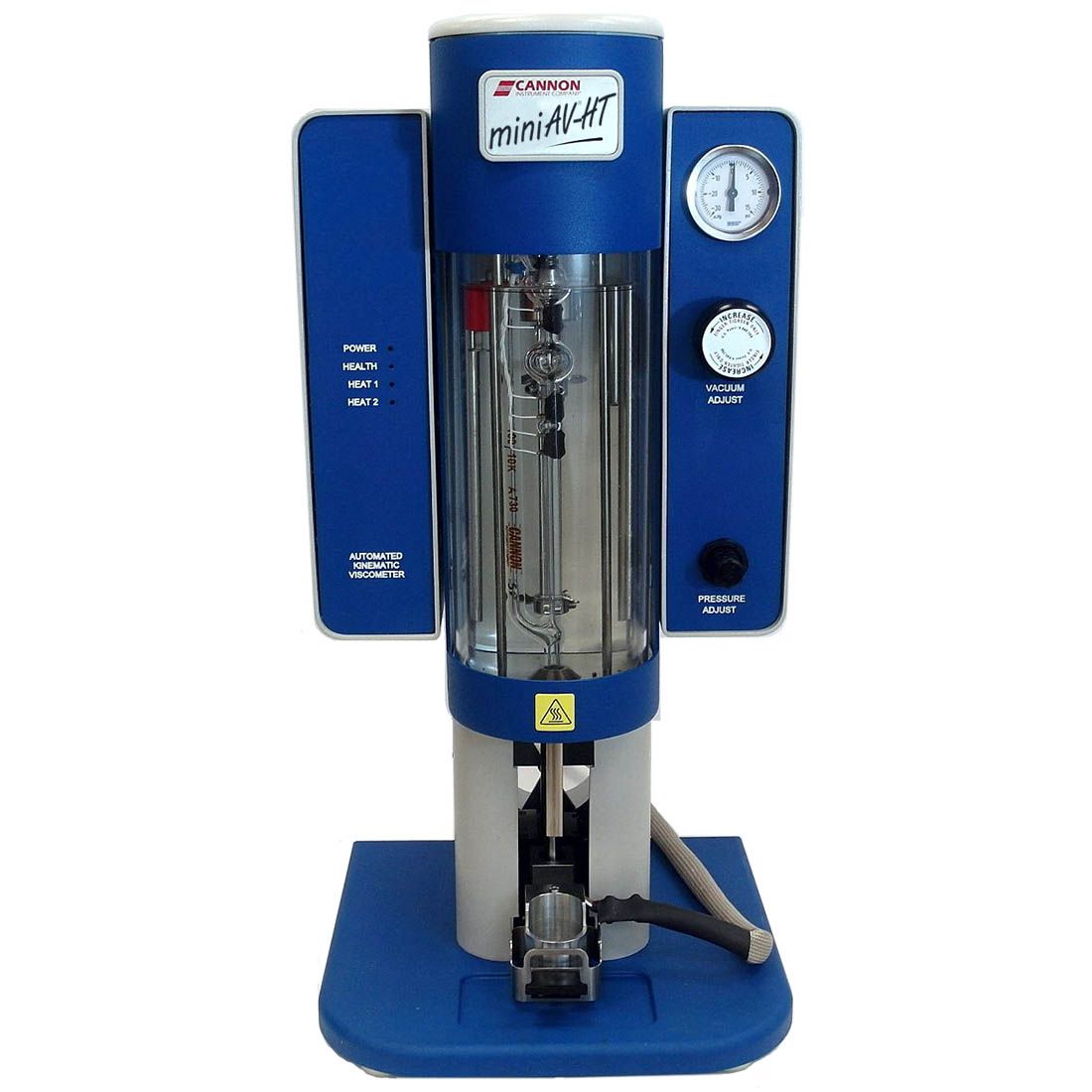

Автоматический вискозиметр CANNON miniAV-HT

Назначение и специализация прибора miniAV-HT

CANNON miniAV-HT представляет собой полностью автоматизированный настольный вискозиметр, специально разработанный для определения кинематической вязкости асфальтов, битумов и дорожных вяжущих при повышенных температурах. Прибор оптимизирован для работы в двух ключевых точках контроля качества дорожных материалов: +60 °C (характеризация эксплуатационных свойств) и +135 °C (оценка технологичности при смешивании и укладке). Широкий температурный диапазон от +40 °C до +150 °C позволяет проводить исследования модифицированных битумов и специальных вяжущих с высокой точностью термостатирования.

• Тестирование дорожных битумов, асфальтовых цементов и разжиженных битумов (cutbacks);
• Контроль качества полимер-модифицированных вяжущих (ПБВ);
• Определение вязкости эмульсий и мастик при высоких температурах;
• Рутинный анализ в лабораториях дорожно-строительных предприятий и НИИ.

Использование капиллярной трубки типа Уббелоде (Ubbelohde) обеспечивает измерение вязкости в диапазоне от 0,5 мм²/с (сСт) до 10 000 мм²/с (сСт) с шагом в 100-кратном диапазоне. Одна такая трубка заменяет пять традиционных стеклянных вискозиметров, что существенно упрощает подбор оборудования под конкретные типы проб. Компактная конструкция занимает на столе площадь, сопоставимую с аналитическими весами, интегрируясь даже в ограниченное пространство лаборатории.

Нормативная база: международные стандарты и ГОСТ

Метрологические характеристики и алгоритмы работы miniAV-HT валидированы на соответствие требованиям ключевых международных стандартов для дорожной отрасли. Прибор удовлетворяет спецификациям прецизионности:

• ASTM D2170 — определение кинематической вязкости асфальтов при 60 °C;
• ASTM D445 / D446 — определение кинематической вязкости прозрачных и непрозрачных жидкостей;
• AASHTO T 201 — стандартная методика определения вязкости асфальтов (американская ассоциация государственных служащих автомобильных дорог и транспорта);
• ISO 3104 / ISO 3105 — международные стандарты на метод и конструкцию капиллярных вискозиметров;
• IP 71 — метод определения кинематической вязкости нефтепродуктов.

Для лабораторий Российской Федерации и Республики Беларусь результаты испытаний признаются действительными при соблюдении требований гармонизированных национальных стандартов:

• ГОСТ 33142-2014 — Битумы нефтяные дорожные вязкие. Метод определения кинематической вязкости (гармонизирован с EN 12595);
• ГОСТ 18897-2016 — Битумы нефтяные. Метод определения вязкости (для разжиженных битумов);
• ГОСТ Р 58406.2-2019 — Битумы и битумные вяжущие. Определение динамической вязкости конусным пластинчатым вискозиметром (как альтернативный метод для ПБВ);
• СТБ 1656-2006 (Республика Беларусь) — Битумы нефтяные дорожные. Технические условия (ссылается на методы определения вязкости);
• ТР ТС 014/2011 — Технический регламент Таможенного союза «Безопасность автомобильных дорог» (требования к свойствам вяжущих).

Конструктивные особенности для работы с высоковязкими материалами

Специфика работы с битумами требует особых инженерных решений, которые реализованы в модели miniAV-HT. Прибор оснащен регулируемым предварительным подогревателем образцов (sample preheater), который обеспечивает равномерный прогрев пробы перед подачей в капилляр. Это критически важно для предотвращения застывания материала в линиях подачи и обеспечения корректного заполнения вискозиметрической трубки без образования пузырьков воздуха.

• Подогреваемые линии слива отходов: предотвращают засорение системы застывшим битумом после завершения теста;
• Двойной ввод растворителя: позволяет использовать два типа моющих сред (например, толуол и керосин) для эффективной очистки от разных типов вяжущих;
• Экономия реагентов: конструкция Уббелоде сокращает потребление растворителей и затраты на утилизацию на 50% по сравнению с методами Каннон-Фенске;
• Минимальный объем пробы: всего 5 мл образца и 15 мл растворителя на тест (возможно снижение до 3 мл при использовании fast-run трубок);
• Модульная ванна: обеспечивает легкий доступ для обслуживания и быструю замену трубок оператором без вызова сервиса.

Высокая точность термостатирования составляет ±0,01 °C в диапазоне от +40 °C до +100 °C и ±0,02 °C в диапазоне от +100 °C до +150 °C. Одноточечная температурная калибровка позволяет настроить прибор непосредственно на рабочую температуру (60 °C или 135 °C), исключая необходимость дорогостоящей перекалибровки трубок при каждом изменении условий испытания.

Автоматизация и программное обеспечение VISCPRO

miniAV-HT является современной альтернативой трудоемким ручным методам, устраняя вариативность результатов, связанную с человеческим фактором. Полная автоматизация цикла измерений обеспечивает пропускную способность до 12 определений в час. Программное обеспечение VISCPRO® позволяет управлять одновременно четырьмя приборами с одного персонального компьютера, формируя единый центр управления данными лаборатории.

• Автоматический расчет кинематической вязкости на основе времени истечения и константы трубки;
• Пользовательские отчеты: просмотр, печать, сохранение и экспорт данных в форматах, совместимых с LIMS;
• Контроль качества: встроенные функции статистической обработки и проверки соответствия допускам;
• Высокое разрешение таймера: 0,01 с с точностью ±0,001 с для прецизионного хронометрирования;
• Интерфейс передачи данных: RS-232 через разъем DB-9 для интеграции с внешними системами.

Программное обеспечение поддерживает операционные системы Windows 7/8/10/11 и требует наличия последовательного порта (или одобренного USB-конвертера) и совместимого принтера. Автоматическая мойка и сушка виалок встроена в цикл измерения, что позволяет повторно использовать посуду и снижает расходные статьи бюджета лаборатории.

Технические характеристики и требования к установке

Для корректного внедрения оборудования необходимо учитывать следующие параметры и условия эксплуатации:

• Диапазон вязкости: 0,5–10 000 сСт (в 100-кратных диапазонах в зависимости от выбранной трубки);
• Температурный диапазон: от +40 °C до +150 °C (±0,01...±0,02 °C);
• Производительность: до 12 тестов в час;
• Габариты основного блока (Ш×Г×В): 25,4 × 30,5 × 59,8 см;
• Масса основного блока: 12,5 кг; блока питания: 11,0 кг;
• Электропитание: 100/115/230 В, 50/60 Гц; потребляемая мощность 1200 Вт;
• Условия среды: +15...+30 °C, влажность 10–75% (без конденсации);
• Соответствие директивам: CE Mark, EMC 2004/108/EC, Low Voltage 2006/95/EC, ROHS, HI-POT 1900 Vdc.
