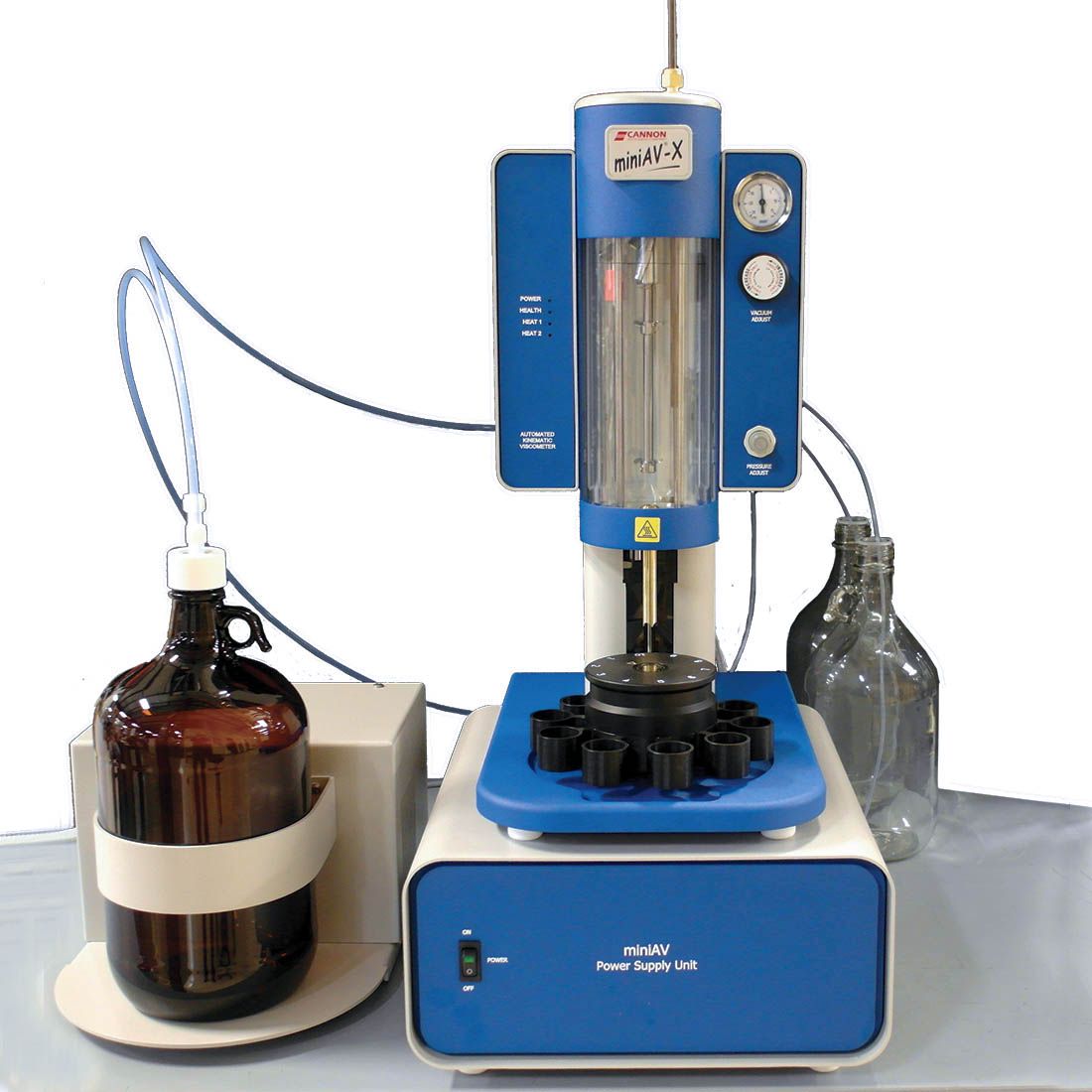

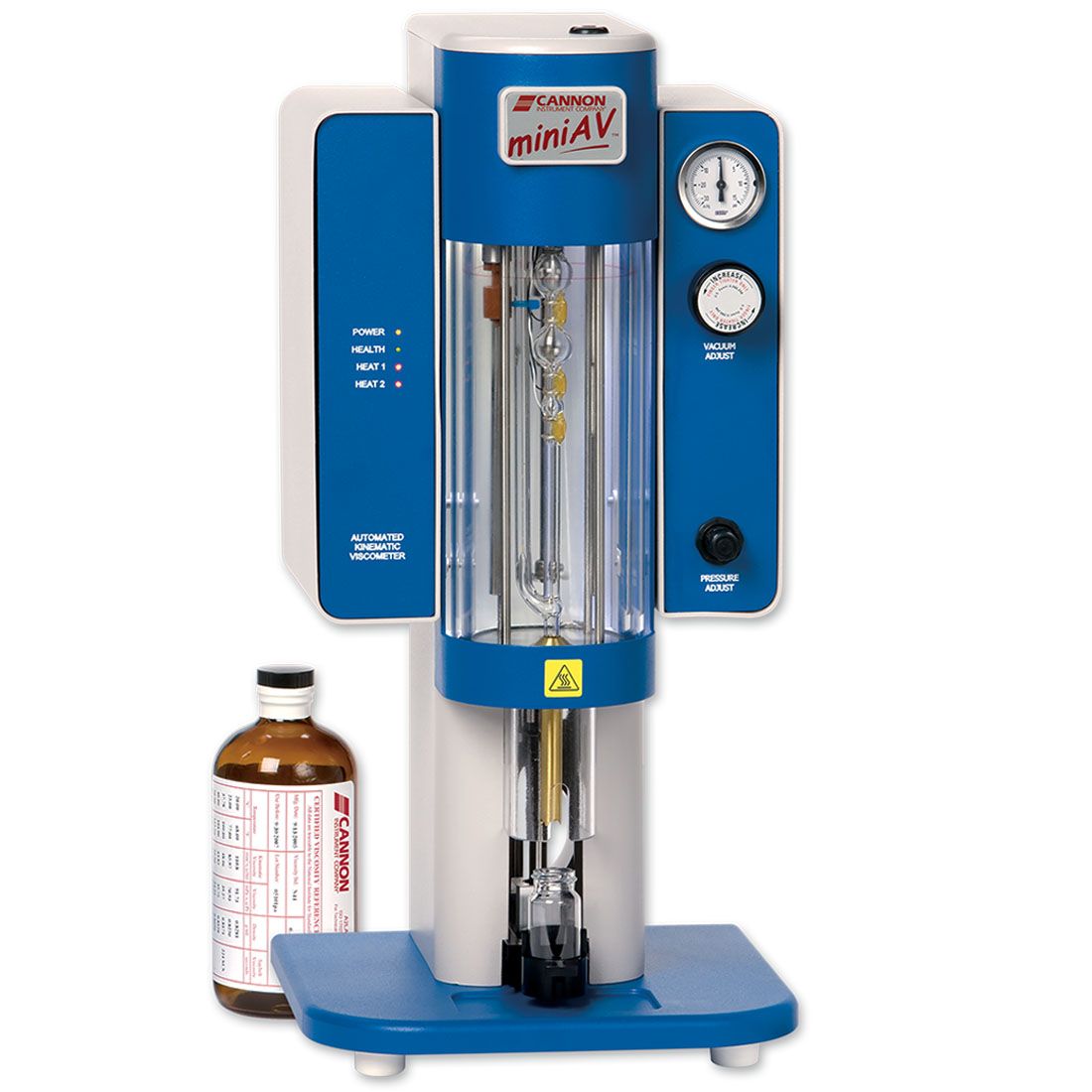

Автоматический вискозиметр CANNON miniAV

Назначение и универсальность прибора miniAV

CANNON miniAV представляет собой полностью автоматизированный настольный вискозиметр, разработанный для прецизионного определения кинематической вязкости прозрачных и непрозрачных жидкостей в соответствии со стандартом ASTM D445. Прибор отличается исключительной компактностью, занимая на лабораторном столе площадь, сопоставимую с аналитическими весами, при этом обеспечивая функциональность, эквивалентную пяти традиционным стеклянным вискозиметрам. Использование капиллярной трубки типа Уббелоде (Ubbelohde) позволяет проводить измерения в диапазоне от 0,5 мм²/с (сСт) до 10 000 мм²/с (сСт) с шагом в 100-кратном диапазоне, что перекрывает потребности большинства лабораторий по анализу нефтепродуктов.

• Анализ товарных и базовых масел, включая моторные, трансмиссионные и гидравлические;
• Тестирование морского топлива, легких и тяжелых фракций нефти;
• Исследование присадок, парафинов, восков и сырой нефти;
• Контроль качества гликолей и других специальных жидкостей.

Широкий температурный диапазон от +15 °C до +100 °C (при наличии опционального термоэлектрического охладителя) делает прибор универсальным инструментом как для стандартных испытаний при 40 °C и 100 °C, так и для исследований при субнулевых или промежуточных температурах. Точность термостатирования составляет ±0,01 °C в рабочем диапазоне и ±0,03 °C при температурах ниже +20 °C, что гарантирует соответствие самым строгим требованиям нормативной документации.

Нормативная база: международные стандарты и ГОСТ

Методология измерений на viscometer miniAV полностью валидирована и соответствует требованиям ключевых международных и национальных стандартов. Конструкция капилляров и алгоритмы работы удовлетворяют спецификациям:

• ASTM D445 / D446 — определение кинематической вязкости прозрачных и непрозрачных жидкостей и расчет динамической вязкости;
• ISO 3104 / ISO 3105 — международные стандарты на метод определения вязкости и технические требования к стеклянным вискозиметрам;
• IP 71 — метод определения кинематической вязкости нефтепродуктов (Institute of Petroleum);
• SAE J300 — классификация вязкости моторных масел (в части требований к кинематической вязкости).

Для лабораторий Российской Федерации и Республики Беларусь результаты испытаний признаются действительными при соблюдении требований гармонизированных национальных стандартов:

• ГОСТ 33-2016 — Нефтепродукты и смазочные материалы. Метод определения кинематической вязкости (идентичен ISO 3104);
• ГОСТ ISO 3105-2018 — Стекло лабораторное. Вискозиметры капиллярные гравитационные. Технические условия;
• ГОСТ Р 53708-2009 — Нефтепродукты. Метод определения кинематической вязкости и расчета динамической вязкости;
• СТБ ISO 3104-2017 (Республика Беларусь) — Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости;
• ТР ТС 030/2012 — Технический регламент Таможенного союза «О требованиях к смазочным материалам, маслам и специальным жидкостям».

Автоматизация, производительность и экономическая эффективность

miniAV является современной альтернативой трудоемким ручным методам, устраняя вариативность результатов, связанную с человеческим фактором. Полная автоматизация цикла измерений обеспечивает пропускную способность до 12 определений в час, что существенно повышает эффективность лаборатории. Программное обеспечение VISCPRO® позволяет управлять одновременно четырьмя приборами с одного персонального компьютера, формируя единый центр управления данными.

• Экономия растворителей: использование трубок Уббелоде сокращает потребление реагентов и затраты на утилизацию отходов на 50% по сравнению с методами Каннон-Фенске;
• Автоматическая мойка и сушка виалок: система поддерживает повторное использование посуды, снижая расходные статьи бюджета;

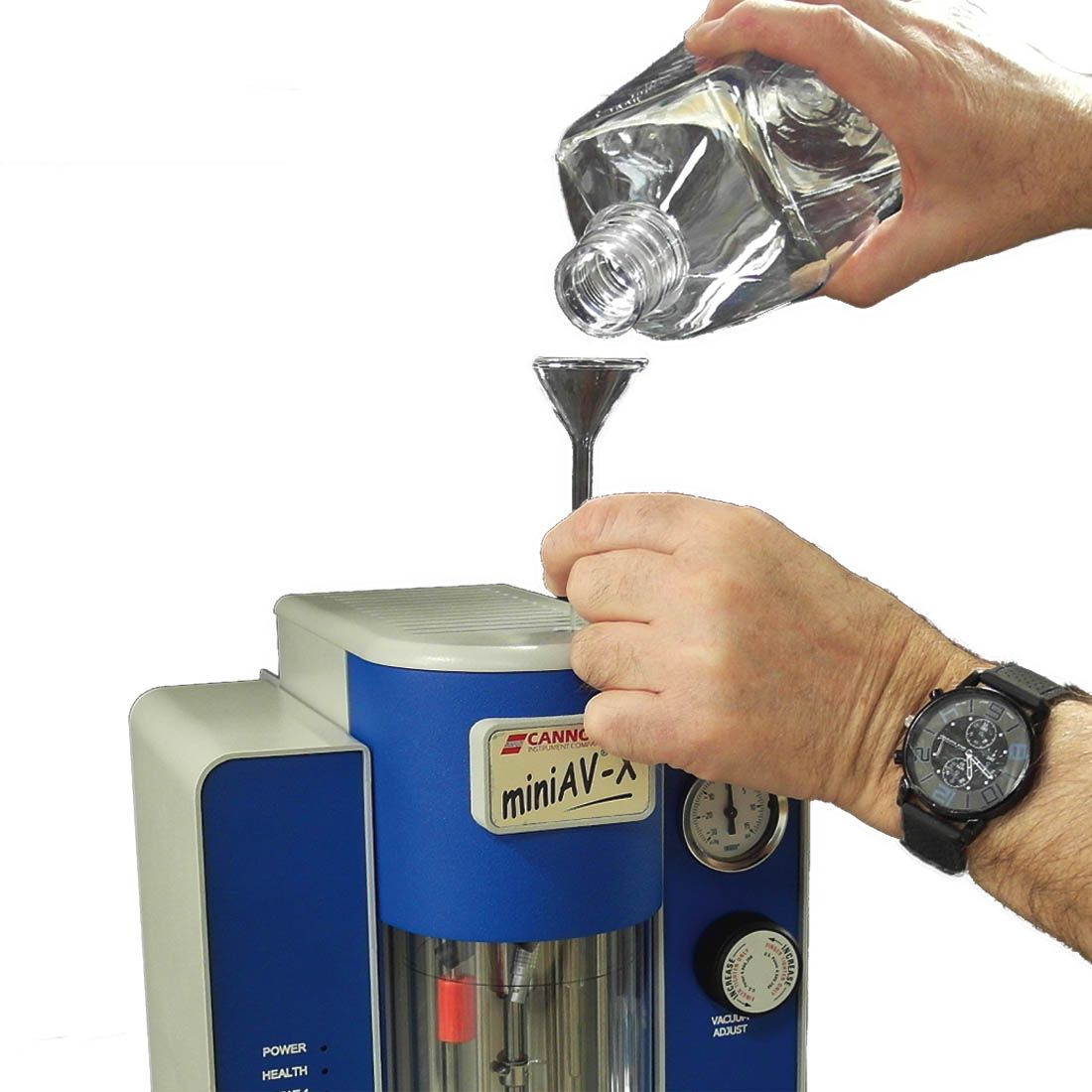

• Минимальный объем пробы: всего 5 мл образца и 15 мл растворителя на тест (возможно снижение до 3 мл при использовании fast-run трубок);
• Двойной ввод растворителя: стандартная конфигурация поддерживает два типа моющих сред для гибкой настройки очистки под разные типы проб;
• Высокое разрешение таймера: 0,01 с с точностью ±0,001 с для прецизионного хронометрирования истечения.

Программное обеспечение предоставляет широкие возможности по управлению данными: пользовательские отчеты могут просматриваться, печататься, сохраняться и экспортироваться. Встроенные функции контроля качества и статистической обработки результатов упрощают подготовку документации для аудитов и сертификационных процедур.

Конструктивные особенности и упрощенное обслуживание

Конструкция miniAV ориентирована на максимальную автономность и простоту эксплуатации. Модульная ванна обеспечивает легкий доступ ко всем внутренним компонентам для планового технического обслуживания. Оператор может самостоятельно заменить капиллярную трубку за несколько минут, что устраняет необходимость вызова сервисного инженера и минимизирует время простоя оборудования. Одноточечная температурная калибровка исключает дорогостоящую перекалибровку трубок при смене температуры, максимизируя гибкость использования прибора.

Опциональная система термоэлектрического охлаждения Пельтье является экологически безопасной альтернативой внешним холодильникам. Она не требует хладагентов и подключения водяных контуров, обеспечивая стабильное поддержание температур вплоть до +15 °C. Внутренние подогреваемые линии слива отходов предотвращают засорение системы при работе с высокозастывающими продуктами, такими как парафины и тяжелые топлива.

Технические характеристики и требования к установке

Для корректного внедрения оборудования необходимо учитывать следующие параметры:

• Диапазон вязкости: 0,5–10 000 сСт (в 100-кратных диапазонах в зависимости от выбранной трубки);
• Температурный диапазон: от +20 °C до +100 °C (±0,01 °C); от +15 °C до +100 °C (±0,03 °C) с опциональным охлаждением;
• Производительность: до 12 тестов в час;
• Габариты основного блока (Ш×Г×В): 25,4 × 30,5 × 59,8 см;
• Масса основного блока: 12,5 кг; блока питания: 11,0 кг;
• Электропитание: 100/115/230 В, 50/60 Гц; потребляемая мощность 1000 Вт;
• Условия среды: +15...+30 °C, влажность 10–75% (без конденсации);
• Интерфейсы передачи данных: RS-232 через разъем DB-9.
