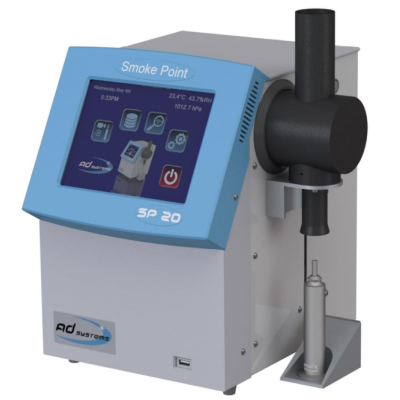

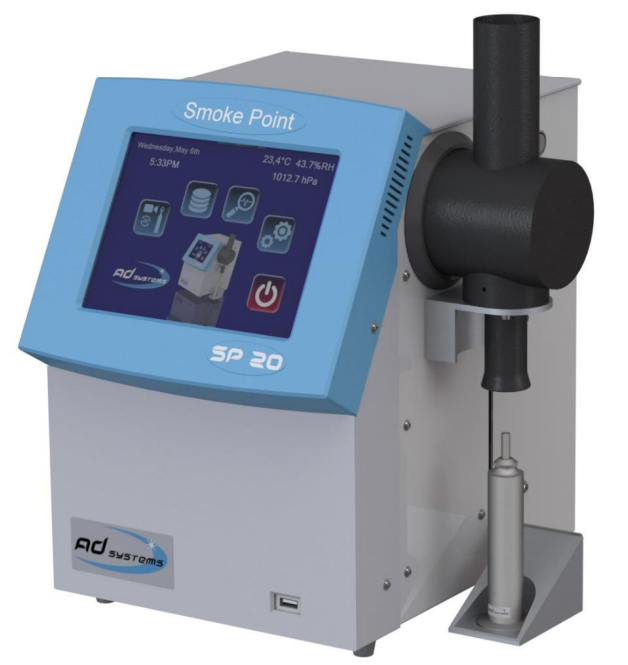

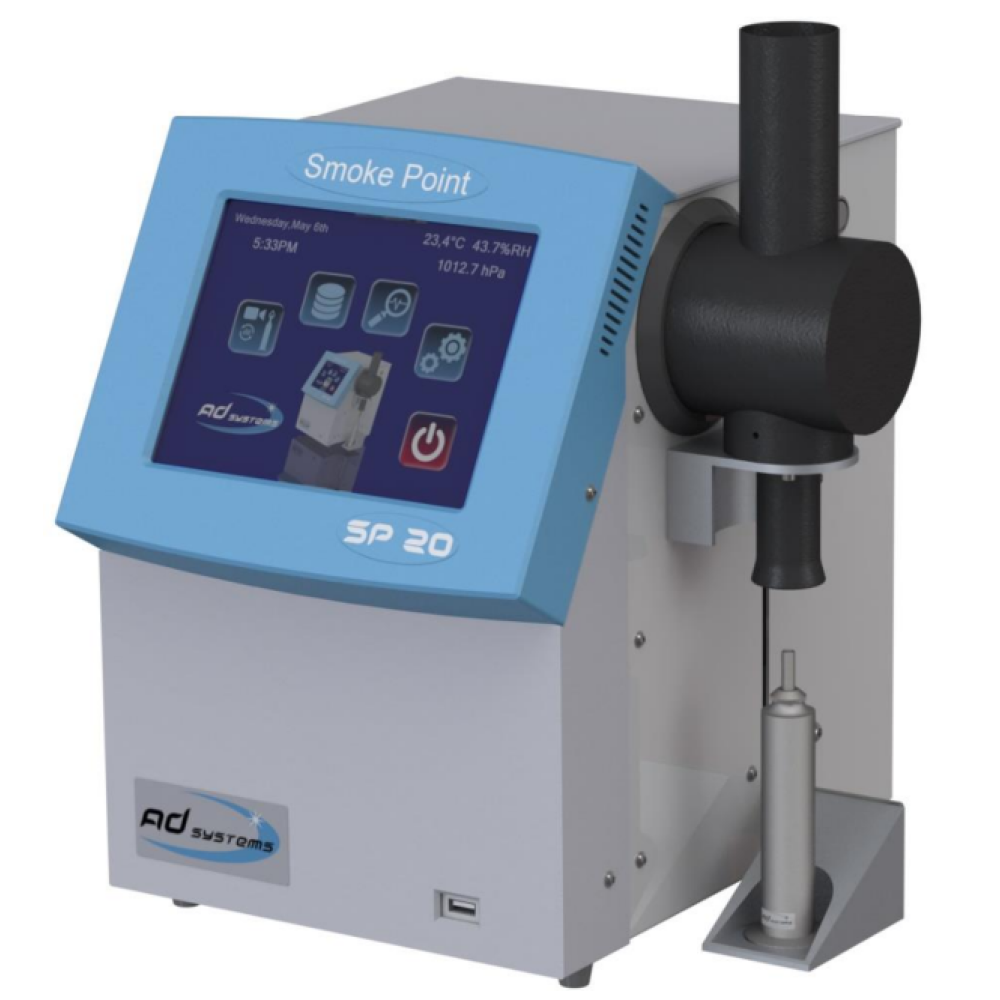

SP20 — автоматический анализатор высоты некоптящего пламени (Smoke Point Tester)

Определение высоты некоптящего пламени — один из ключевых показателей качества авиационного керосина и других светлых нефтепродуктов. Этот параметр напрямую связан с содержанием ароматических углеводородов в топливе и характеризует полноту его сгорания. Компания AD Systems разработала прибор SP20, который автоматизировал этот тест и сделал его точным, безопасным и воспроизводимым.

От ручного метода к автоматизации

Классический способ определения высоты некоптящего пламени требует от лаборанта многолетнего опыта: специалист вручную наблюдает за фитилём горящей лампы и на глаз определяет момент, когда форма пламени соответствует описанию методики. Результат во многом зависит от субъективного восприятия оператора, а сам процесс занимает много времени, включая длительную процедуру калибровки.

SP20 решает эту проблему за счёт цифровой видеокамеры, которая отслеживает форму пламени и автоматически фиксирует момент, когда оно принимает форму, предписанную стандартом. Высота пламени в этот момент запоминается и заносится в отчёт. Благодаря этому прибор стал эталонным (референсным) методом испытаний, применяемым в спецификациях на реактивное топливо.

Как устроен рабочий процесс

Работа с прибором сведена к минимуму ручных операций:

1. Оператор готовит фитиль (свечу) согласно требованиям методики.
2. Фитиль устанавливается в прибор.
3. Оператор вводит данные образца и запускает тест.

Дальше SP20 работает полностью автономно: происходит автоматическое зажигание фитиля, выдерживается пятиминутная стабилизация пламени, после чего выполняются три замера высоты пламени. По итогам испытания прибор рассчитывает среднее значение и формирует результат с точностью до 0,1 мм.

Учёт атмосферных условий

Одна из особенностей SP20 — встроенные датчики температуры, влажности и атмосферного давления. Запатентованный алгоритм компенсации атмосферных условий позволяет прибору быть готовым к измерениям сразу после включения, независимо от условий в лаборатории. Это избавляет от необходимости повторной калибровки перед каждой серией измерений и, по данным производителя, экономит около двух часов работы, которые обычно уходят на подготовку семи калибровочных смесей.

Преимущества прибора

• Объективность результата. Форма пламени определяется цифровой системой по строго заданному алгоритму, что исключает разброс оценок между разными операторами.
• Повышенная безопасность. Поскольку визуальное наблюдение за открытым пламенем больше не требуется, риски для оператора сведены к минимуму.
• Экономия труда. Принцип «запустил и забыл»: после подготовки и установки фитиля все фазы теста проходят автоматически.
• Точное соответствие эталонной методике. В приборе используются та же лампа и тот же фитиль, что и при ручном методе, а прецизионность измерений обеспечивается видеосистемой и программным обеспечением.
• Полная прослеживаемость. Встроенная база данных хранит результаты испытаний и всю информацию о калибровке прибора.

Отчётность и хранение данных

Каждый протокол испытания, сформированный SP20, включает:

• результат измерения высоты некоптящего пламени;
• тип и идентификатор образца;
• дату и время проведения теста;
• значения температуры, давления и влажности;
• имя оператора и применённый метод испытания;
• данные о калибровке прибора;
• серийный номер устройства и версию программного обеспечения.

Результаты сохраняются во встроенной базе данных и могут быть выведены на печать, экспортированы на USB-накопитель или переданы в LIMS через локальную сеть.

Область применения

SP20 используется на нефтеперерабатывающих заводах, трубопроводных и терминальных лабораториях, а также при испытаниях авиационного и военного топлива.

Соответствие стандартам

Прибор разработан в соответствии со следующими методиками:

• ASTM D1322
• ASTM D1655, ASTM D7566
• IP 598
• Def Stan 91-91 (01-091)
• FTM 791-2107
• JIS K2537

Российские (межгосударственные) стандарты

Метод, реализованный в SP20, соответствует и российским (межгосударственным) стандартам на определение максимальной высоты некоптящего пламени, которые применяются на территории РФ и стран СНГ:

• ГОСТ 4338-2024 «Топлива для реактивных двигателей. Определение максимальной высоты некоптящего пламени» (действует с 01.07.2025, заменяет ГОСТ 4338-91) — базовый межгосударственный стандарт для реактивных топлив и осветительных керосинов, гармонизированный с ASTM D1322.
• ГОСТ Р 53718-2009 «Топлива авиационные для газотурбинных двигателей и керосин. Определение максимальной высоты некоптящего пламени» — национальный стандарт РФ, аналог ASTM D1322 и ISO 3014.
• ГОСТ 33193-2014 «Топлива авиационные для газотурбинных двигателей и керосин. Метод определения максимальной высоты некоптящего пламени» — устанавливает как ручной, так и автоматический методы испытания и напрямую сопоставим с ASTM D1322 / IP 598, на соответствие которым и рассчитан автоматический прибор SP20.

Технические характеристики SP20

Преимущества SP20 для лабораторий и НПЗ

• Повышенная точность и воспроизводимость — за счёт автоматического анализа формы пламени.
• Снижение трудозатрат — минимум вмешательства оператора, отсутствие рутинной калибровки.
• Безопасность — исключается необходимость визуального наблюдения за открытым пламенем.
• Соответствие международным стандартам — прибор признан референтным в ASTM и IP.
• Удобство интеграции — поддержка LIMS, экспорт данных, многоязычный интерфейс.

Где применяется SP20?

SP20 незаменим на:

• Нефтеперерабатывающих заводах (НПЗ)
• Лабораториях контроля качества авиатоплива
• Аэродромных службах технического обслуживания
• Исследовательских центрах по топливам

SP20 — это не просто прибор, а новый стандарт в анализе. Он сочетает в себе передовые технологии цифрового изображения, автоматизации и компенсации внешних условий, обеспечивая беспрецедентную точность, безопасность и экономию времени. Для предприятий, где качество топлива напрямую влияет на безопасность полётов и ресурс двигателей, SP20 становится стратегическим инвестиционным решением.
