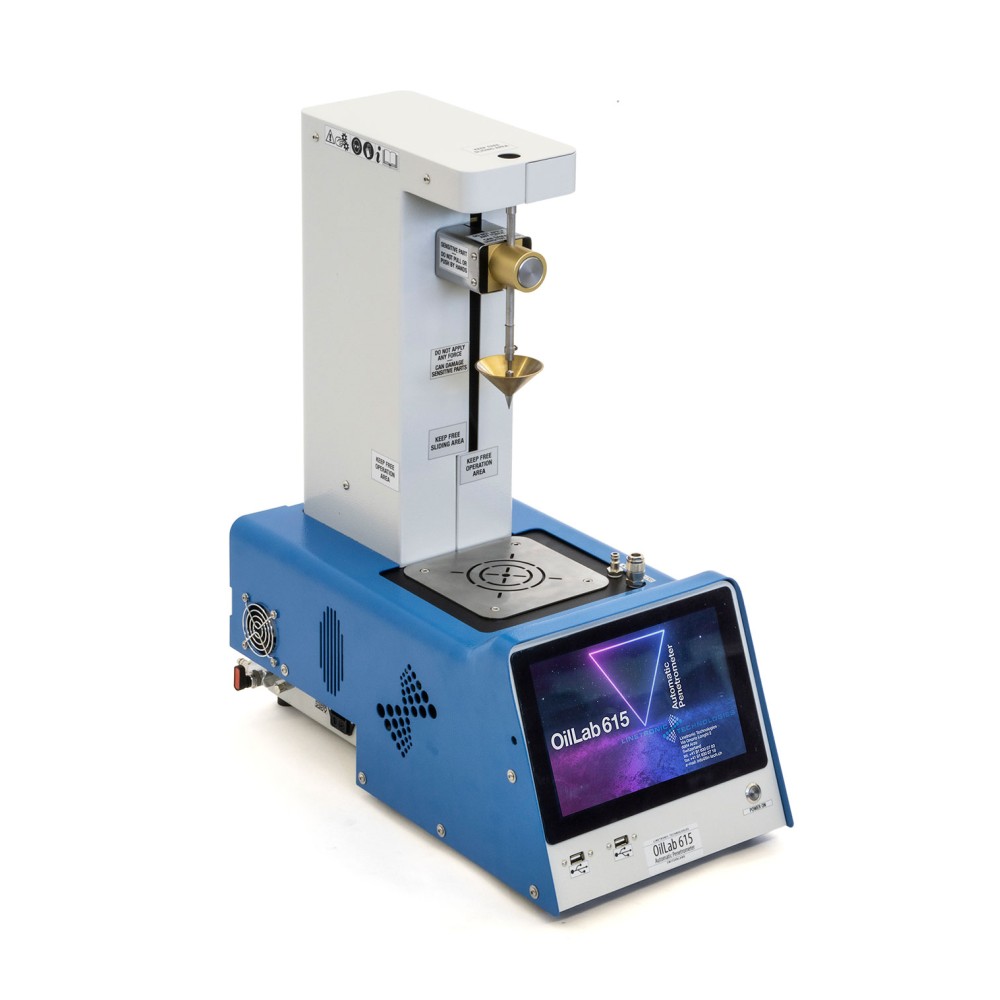

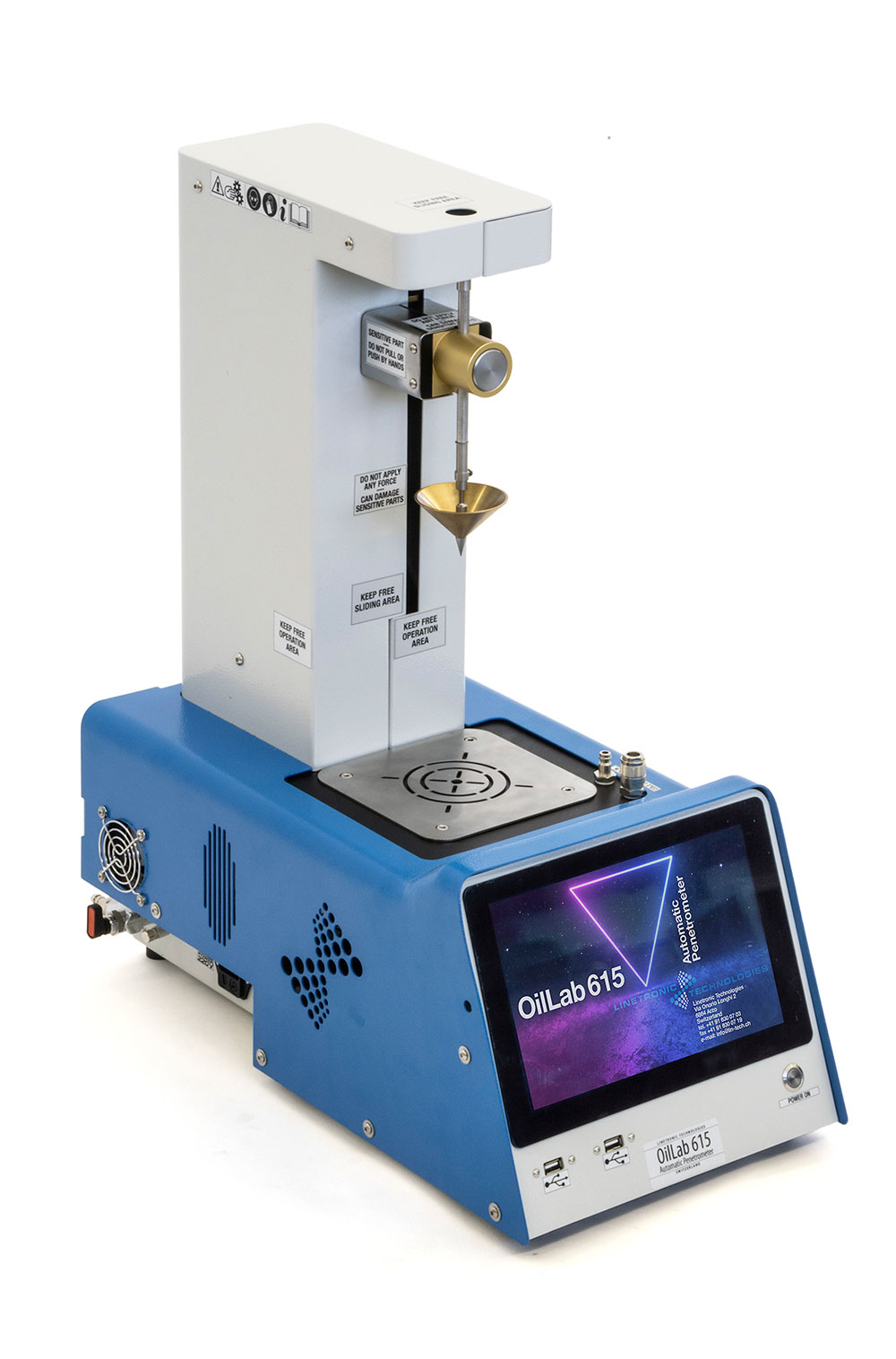

Автоматический пенетрометр для битумов, смазок и восков OilLab 615

Назначение и универсальность прибора OilLab 615

Автоматический пенетрометр OilLab 615 представляет собой высокоточное настольное оборудование для определения консистенции полутвердых и твердых материалов методом измерения глубины проникновения стандартного конуса или иглы под действием собственного веса. Прибор является универсальным решением для лабораторий нефтеперерабатывающей отрасли, производителей дорожных покрытий и предприятий, выпускающих смазочные материалы.

Устройство позволяет проводить испытания широкого спектра продуктов:

• Битумные материалы (асфальты, гудроны)
• Пластичные смазки (литиевые, кальциевые, комплексные)
• Вазелин и петролатум
• Нефтяные воски
• Гетерогенные пропелленты и гели

Ключевым преимуществом OilLab 615 является полная автоматизация процесса измерения, включая позиционирование образца, опускание измерительного органа и фиксацию результата, что исключает влияние человеческого фактора и повышает воспроизводимость данных.

Принцип действия и методы испытаний

Метод пенетрации основан на измерении глубины, на которую стандартный конус или игла проникают в образец материала за определенное время под воздействием заданной нагрузки. Глубина проникновения, выраженная в десятых долях миллиметра, характеризует твердость или мягкость материала.

Прибор поддерживает множество международных методик, каждая из которых регламентирует специфические параметры теста:

• ASTM D5, IP 49, DIN 52010 — определение пенетрации битумных материалов. Используется стандартная игла весом 2,5 г с дополнительной нагрузкой.
• ASTM D217, ISO 2137, IP 50, DIN 51804 — определение конусной пенетрации пластичных смазок. Применяется конус массой 150 г (или 47,5 г для неразработанной смазки).
• ASTM D937, IP 179, DIN 51580 — конусная пенетрация вазелина (петролатума).
• ASTM D1321, IP 376, DIN 51579 — игольчатая пенетрация нефтяных восков. Метод применим для восков с пенетрацией не более 250 единиц.
• ASTM D1403, IP 310 — пенетрация смазок в малых рабочих камерах (1/2 и 1/4 шкалы), что экономит материал при тестировании.
• ASTM D1831 — определение стабильности смазок при качении (roll stability), оценивающее изменение консистенции после механического воздействия.
• ASTM D2884 — определение напряжения сдвига гетерогенных пропеллентов.

Конструктивные особенности и система терморегуляции

OilLab 615 имеет компактную двухцветную конструкцию с прочным корпусом. Аналитическая головка изготовлена из алюминия и коррозионностойких пластиков. Она оснащена продвинутой системой автоматического вертикального перемещения и позиционирования поверхности образца. Диапазон измерения пенетрации составляет до 60 мм.

Одной из важнейших функций прибора является встроенная система кондиционирования образца. Внутренняя система охлаждения и нагрева позволяет поддерживать температуру образца в диапазоне от минус 10°C до +46,1°C. Это критически важно, так как консистенция смазок и битумов сильно зависит от температуры. Контроль осуществляется датчиком PT100 класса A с точностью 0,1°C.

Для подготовки образцов предусмотрена специальная ванна с быстросъемными соединениями, позволяющая кондиционировать пробу перед тестом непосредственно в приборе или во внешнем контуре.

Интеллектуальная система управления и программное обеспечение Linetronic

Управление пенетрометром осуществляется через сенсорный дисплей TFT диагональю 10,1 дюйма с высоким разрешением 1280 × 700 пикселей и яркостью 800 кд/м². Программное обеспечение Linetronic предоставляет интуитивно понятный интерфейс для работы с различными стандартами.

Функциональные возможности системы включают:

• Предустановленные профили для методов ASTM, DIN, IP и ISO, а также возможность создания пользовательских параметров анализа
• Продвинутую систему детекции поверхности образца с регулируемой чувствительностью, исключающую ошибки касания
• Автоматический выбор температуры ванны в соответствии с выбранным методом
• Хранение результатов более 60 000 анализов во внутренней памяти
• Двухуровневую защиту паролем для разграничения прав доступа
• Экспорт данных в формате .xls для интеграции с отчетной документацией
• Подключение к сети Ethernet (RJ45) для работы с LIMS
• Звуковое оповещение об окончании теста или возникновении ошибок

Система безопасности контролирует движение головки и предотвращает неисправности механизма.

Соответствие стандартам ГОСТ в России и Беларуси

Прибор OilLab 615 может использоваться для проведения испытаний согласно национальным стандартам Российской Федерации и Республики Беларусь, которые гармонизированы с международными нормами ISO и ASTM.

• ГОСТ 5833-75 (ИСО 2137-85) — Смазки пластичные. Метод определения пенетрации. Этот стандарт полностью соответствует методике ASTM D217 и ISO 2137, реализуемой прибором.
• ГОСТ 3389-76 (ИСО 2137) — Нефтепродукты. Методы определения пенетрации. Охватывает общие требования к испытанию битумов и смазок.
• ГОСТ 4628-78 — Битумы нефтяные дорожные жидкие. Метод определения пенетрации. Соответствует ASTM D5 и EN 1426.
• ГОСТ 5898-87 — Масла и смазки. Методы определения температурных пределов работоспособности. Хотя стандарт фокусируется на температурах, пенетрация является базовым параметром для оценки состояния смазки.
• СТБ 1160-2012 — Масла индустриальные. Общие технические условия. Включает ссылки на методы контроля реологических свойств.

Комплектация и сменные измерительные органы

Базовая комплектация прибора включает плунжер массой 47,5 г, шпатели для выравнивания поверхности образца и набор документации. Для расширения функционала под различные стандарты предусмотрен широкий ассортимент аксессуаров.

Для испытаний смазок (ASTM D217, ISO 2137):

• Стандартный конус пенетрации диаметром 69 мм с алюминиевым корпусом и наконечником из нержавеющей стали (арт. 5308)
• Опциональный конус диаметром 65 мм с латунным корпусом (арт. 5306)
• Конус из нержавеющей стали для Европейской Фармакопеи (арт. 5310)
• Латунные контейнеры для образцов размером 76,5 × 63,5 мм (арт. 5312)
• Внешнее кольцо для удержания смазки диаметром 203 мм (арт. 5313)

Для испытаний битумов (ASTM D5, EN 1426):

• Иглы пенетрации весом 2,5 г (арт. 5053, 5480)
• Латунные контейнеры различных размеров: 55 × 35 мм, 55 × 45 мм, 70 × 45 мм (для мягкой битумной массы) и 70 × 60 мм (для очень мягкой массы)
• Уменьшительные кольца для снижения объема образца (арт. 5481, 5482)

Для испытаний восков (ASTM D1321, DIN 51579):

• Специальная игла весом 2,5 г из нержавеющей стали (арт. 5591)
• Цилиндры для теста воска 25 × 32 мм (арт. 16095)
• Латунные базовые пластины (арт. 5592)

Для испытаний в малых камерах (ASTM D1403):

• Конусы 1/2 и 1/4 размера с соответствующими грузиками и миниатюрными контейнерами

Дополнительные аксессуары и калибровка

Для обеспечения точности измерений доступны дополнительные грузики массой 50 г (арт. 6033) и 100 г (арт. 6034), которые используются в комбинации с плунжером для увеличения нагрузки при тестировании твердых битумов. Также предусмотрено светодиодное освещение и зеркало для позиционирования (арт. 3421-15135) для полуавтоматического режима работы.

Запасные части включают основной плунжер 47,5 г (арт. 5783+16772), специально разработанный для модели OilLab 615. Регулярная проверка калибровки глубины погружения и веса грузов позволяет поддерживать соответствие прибора метрологическим требованиям.

Области практического применения

Автоматический пенетрометр OilLab 615 востребован в различных отраслях промышленности. В дорожном строительстве он используется для классификации битумов по степени твердости, что определяет их пригодность для разных климатических зон. В производстве смазочных материалов прибор контролирует консистенцию готовой продукции, обеспечивая ее соответствие заявленным классам NLGI. На нефтеперерабатывающих заводах устройство применяется для контроля качества парафинов и вазелинов, где пенетрация является ключевым товарным показателем.

Высокая степень автоматизации, широкий температурный диапазон и поддержка множества международных стандартов делают OilLab 615 надежным инструментом для входного контроля сырья, производственного мониторинга и арбитражных испытаний в современных лабораториях.
