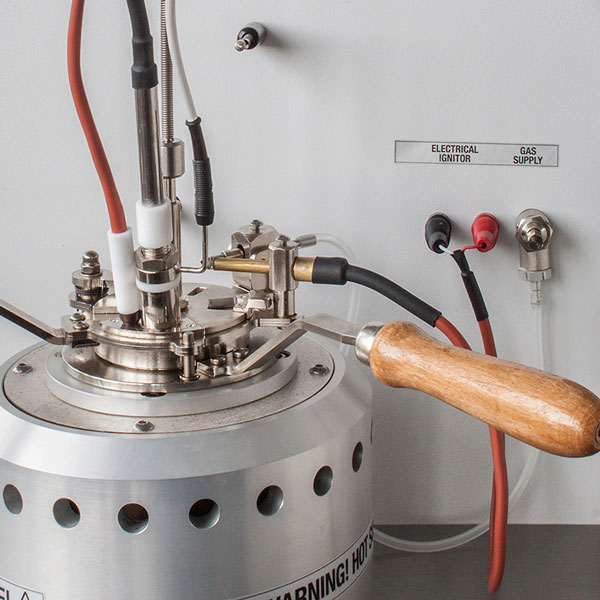

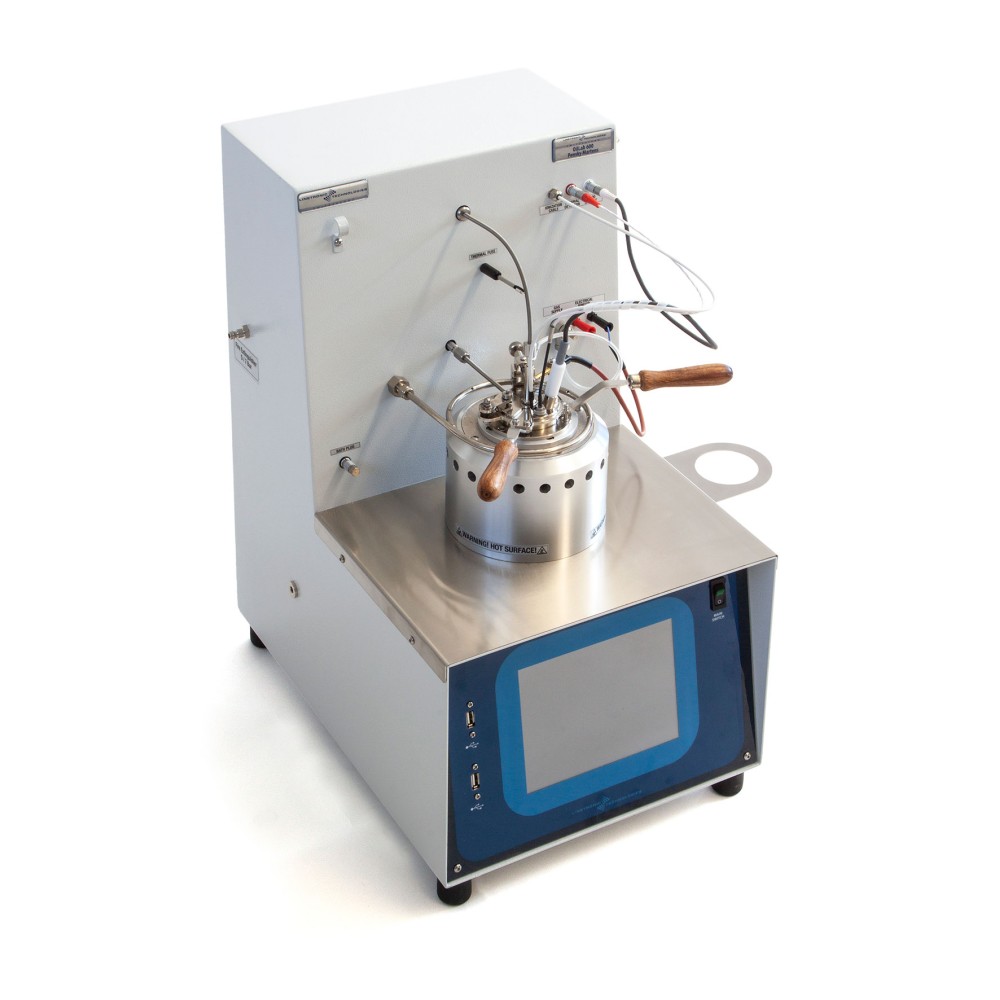

Автоматический определитель температуры вспышки OilLab 600

Назначение и область применения анализатора OilLab 600

Автоматический анализатор OilLab 600 предназначен для точного определения температуры вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса. Этот параметр является одним из ключевых показателей пожарной опасности жидкостей и критически важен для классификации топлив, смазочных материалов и растворителей.

Прибор широко применяется в лабораториях нефтеперерабатывающих заводов, предприятий энергетики, производителей смазок и биотоплива. Устройство способно анализировать широкий спектр веществ, включая:

• Дизельное топливо и газойли
• Топочные мазуты
• Смазочные масла и консистентные смазки
• Биодизель и смеси на его основе
• Растворители и отработанные материалы

Принцип работы и методы испытаний

Методика Пенски-Мартенса заключается в нагреве образца с постоянной скоростью при непрерывном перемешивании. Через определенные интервалы времени перемешивание приостанавливается, и в тестовую чашку вводится источник ignition (пламя или электрическая искра). Температура, при которой пары над поверхностью жидкости вспыхивают, фиксируется как температура вспышки.

OilLab 600 поддерживает три основные процедуры нагрева согласно стандарту ASTM D93:

• Процедура A — для дистиллятных топлив, биодизеля и других продуктов с низкой вязкостью
• Процедура B — для остаточных топлив и масел с более высокой вязкостью
• Процедура C — для специальных случаев и продуктов с особыми требованиями к скорости нагрева

Также прибор соответствует требованиям процедур ASTM D3941 и ASTM E502, что расширяет его применимость для специфических видов топлива и растворителей.

Конструктивные особенности и система безопасности

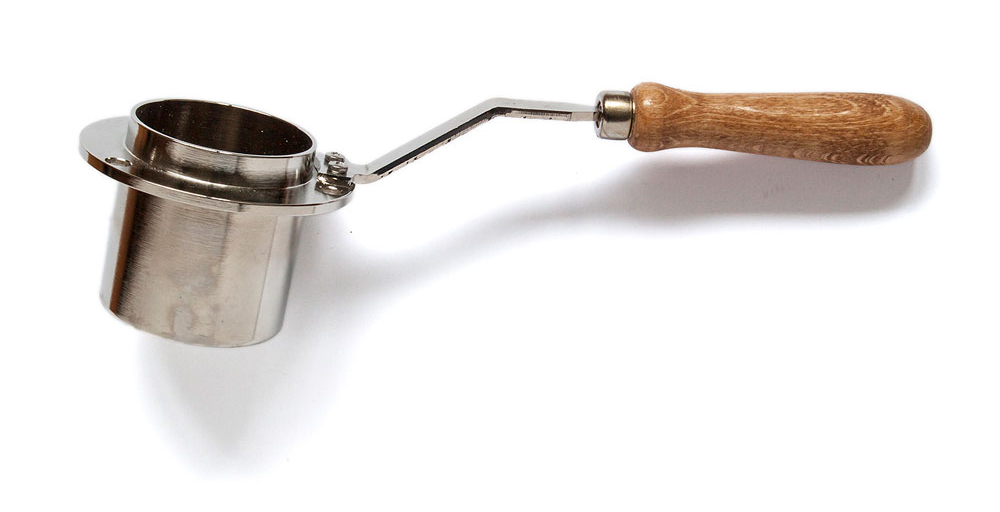

Испытательная чашка изготовлена из латуни с никель-хромовым покрытием для повышения коррозионной стойкости и оснащена термостойкой ручкой. Внутренний диаметр чашки составляет 50,8 мм, глубина — 55,8 мм, а метка заполнения расположена на уровне 21,8 мм от верхнего края. Такая геометрия строго соответствует международным стандартам.

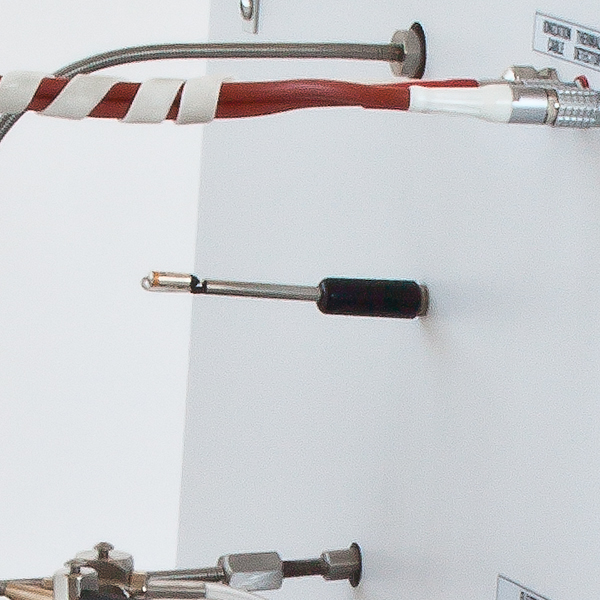

Перемешивание образца осуществляется двухлопастной металлической пропеллерной мешалкой, приводимой в движение электродвигателем через гибкую трансмиссионную катушку. Скорость вращения автоматически регулируется в соответствии с выбранной процедурой теста.

Система безопасности прибора включает несколько уровней защиты:

• Автоматическое отключение подачи газа (максимальное давление 30 мБар) по окончании теста
• Защита от перегрева с функцией автоматического отключения нагрева
• Система автоматического обнаружения возгорания с помощью теплового предохранителя и звуковой сигнализации
• Встроенный вентилятор принудительного охлаждения для быстрого снижения температуры после завершения анализа

Система зажигания и двойная детекция вспышки

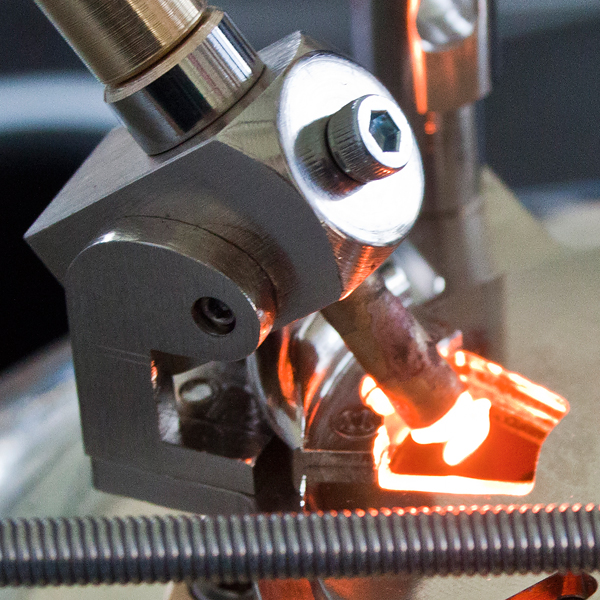

OilLab 600 оснащен комбинированной системой зажигания. Основной источник — газовое пламя, подаваемое через латунное устройство с отверстием диаметром 0,7 мм. Альтернативно может использоваться электрический воспламенитель с горячей проволокой, который автоматически проходит через центральное отверстие крышки тигля. Это позволяет проводить испытания в лабораториях, где использование открытого газового пламени ограничено.

Для повторного зажигания основного пламени предусмотрен вторичный пилотный фитиль, работающий на газе, либо электрический воспламенитель. Контроль размера пламени осуществляется с помощью калибровочного шарика диаметром 4 мм.

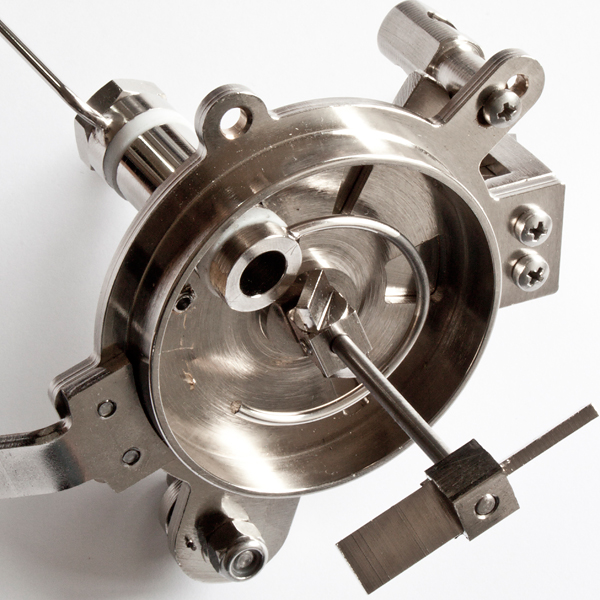

Уникальной особенностью прибора является двойная система детекции вспышки:

• Ионизационное кольцо, реагирующее на изменение проводимости воздуха при вспышке
• Тепловой датчик, фиксирующий резкое повышение температуры

Использование двух независимых каналов детекции значительно повышает надежность определения момента вспышки и исключает ложные срабатывания.

Интеллектуальное управление и программное обеспечение

Управление прибором осуществляется через встроенный сенсорный панельный ПК с TFT/LCD дисплеем диагональю 8 дюймов и разрешением 1024 × 768 пикселей. Программное обеспечение обеспечивает полный контроль над процессом анализа.

Функциональные возможности системы включают:

• Автоматическое выполнение анализа в соответствии с выбранным стандартом (ASTM, IP, ISO, EN, DIN)
• Работу с образцами с неизвестной температурой вспышки
• Отображение всех параметров анализа в реальном времени
• Автоматическую барометрическую коррекцию результатов до нормального давления 101,3 кПа
• Хранение более 60 000 результатов анализов во внутренней памяти
• Экспорт данных в форматах, совместимых с Excel и JPG
• Интеграцию с лабораторными информационными системами (LIMS) через порт Ethernet RJ45
• Диагностическое меню для прямого доступа к аналоговым и цифровым входам/выходам
• Калибровку по 100 точкам с программируемой частотой и уведомлением об истечении срока действия

Соответствие международным стандартам и ГОСТ

Прибор OilLab 600 сертифицирован для проведения испытаний согласно широкому спектру международных нормативов:

• ASTM D93 (процедуры A, B, C) — Стандартный метод определения температуры вспышки в закрытом тигле Пенски-Мартенса
• ISO 2719 — Нефтепродукты. Определение температуры вспышки. Метод Пенски-Мартенса в закрытом тигле
• EN 22719 / DIN EN 22719 — Европейский стандарт, идентичный ISO 2719
• IP 34 — Метод Института нефти
• JIS K 2265-3 — Японский промышленный стандарт
• ISO 15267 — Стандарт для определения температуры вспышки биодизеля

В Российской Федерации и Республике Беларусь метод Пенски-Мартенса регламентирован следующими государственными стандартами:

• ГОСТ 6356-78 (ИСО 2719-73) — Нефтепродукты. Метод определения температуры вспышки в закрытом тигле. Данный стандарт полностью гармонизирован с ISO 2719 и ASTM D93, что делает OilLab 600 идеальным инструментом для аттестованных лабораторий РФ и РБ.
• ГОСТ Р 52925-2008 — Масла моторные. Технические условия. Требует контроля температуры вспышки как одного из основных показателей безопасности и качества.
• ГОСТ 32513-2013 — Топлива дизельные. Устанавливает нормы на температуру вспышки для обеспечения пожарной безопасности при транспортировке и хранении.
• СТБ 1160-2012 — Масла индустриальные. Общие технические условия. Включает требования к температуре вспышки для различных классов индустриальных масел.

Технические характеристики и метрологическое обеспечение

Измерение температуры образца осуществляется платиновым сопротивлением PT100 класса A в нержавеющей оболочке с высокотемпературным силиконовым кабелем. Диапазон измерений составляет от окружающей среды до +370°C с разрешением 0,01°C и точностью ±0,1°C. Повторяемость и воспроизводимость результатов соответствуют или превосходят требования стандартов.

Для калибровки и верификации прибора предусмотрены специальные инструменты:

• Симулятор PT100 (декадный магазин сопротивления арт. 3013) для проверки температурного канала
• Цифровой тахометр (арт. 5273) для контроля скорости вращения мешалки
• Сертифицированные образцы сравнения с известными температурами вспышки: +80°C, +105°C, +140°C и +230°C (арт. 7715, 7562, 7563, 7716)

Электропитание прибора осуществляется от сети 220 В или 115 В с частотой 50/60 Гц. Габаритные размеры составляют 30 × 48 × 52 см, вес — 27 кг. Прибор рассчитан на работу в условиях окружающей среды с температурой до 35°C и относительной влажностью до 80%.

Расходные материалы и запасные части

Для бесперебойной работы лаборатории рекомендуется иметь запас основных расходных компонентов:

• Тестовая чашка из обработанной латуни с меткой уровня и ручкой (арт. 5319)
• Гибкая мешалка с соединительными муфтами (арт. 7170)
• Датчик температуры PT100 класса A (арт. 7175)
• Кабель ионизационной детекции (арт. 7369)
• Нагревательный хомут 420 Вт (арт. 3158 для 220 В, арт. 3157 для 115 В)
• Газовый клапан с соленоидом (арт. 5031+3051 для 220 В)
• Электрический воспламенитель длительного срока службы (арт. 7172)

Автоматический определитель температуры вспышки OilLab 600 сочетает в себе высокую точность измерений, соответствие мировым стандартам и удобство эксплуатации. Наличие двойной системы детекции, автоматической барометрической коррекции и расширенных возможностей программного обеспечения делает его надежным выбором для современных лабораторий контроля качества нефтепродуктов.
