Автоматический онлайн-анализатор давления пара OnLine 700

Назначение и роль OnLine 700 в современной нефтепереработке

Анализатор OnLine 700 представляет собой высокотехнологичное решение для непрерывного определения давления насыщенных паров (RVP — Reid Vapour Pressure) жидких углеводородных продуктов непосредственно в технологическом потоке. В отличие от лабораторных методов, требующих отбора проб и длительного анализа, данное устройство обеспечивает оперативный контроль качества в реальном времени, что критически важно для управления процессами смешения, хранения и транспортировки бензина, сырой нефти и других летучих фракций.

Давление пара является ключевым параметром, определяющим классификацию вещества как жидкости или газа согласно правилам перевозки опасных грузов. Кроме того, контроль RVP необходим для снижения выбросов летучих органических соединений, способствующих образованию приземного озона, а также для обеспечения безопасности трубопроводных систем и нефтеперерабатывающих заводов (НПЗ). OnLine 700 разработан специально для работы в жестких промышленных условиях, сочетая надежность конструкции с высокой точностью измерений.

Соответствие стандартам и нормативная база

Прибор полностью соответствует требованиям международного стандарта ASTM D323, регламентирующего методы определения давления пара нефтепродуктов. Конструкция устройства адаптирована под различные процедуры этого стандарта:

• ASTM D323 – Стандартный метод определения давления пара (метод Рейда):
  • Процедура A: Применяется для бензина и других нефтепродуктов с давлением пара менее 180 кПа (26 psi).
  • Процедура B: Также применима к указанным материалам; именно эта процедура легла в основу межлабораторной проверки точности метода.
  • Процедура C: Предназначена для материалов с давлением пара более 180 кПа (26 psi).
  • Процедура D: Специфична для авиационного бензина с давлением около 50 кПа (7 psi).
• Российские и белорусские нормы (ГОСТ/СТБ):
  • ГОСТ Р ИСО 3007 / СТБ ИСО 3007 – Нефтепродукты. Определение давления насыщенного пара (метод Рейда). Результаты, полученные OnLine 700, могут быть использованы для подтверждения соответствия этим стандартам после метрологической поверки прибора как средства измерений в промышленности.
  • ТР ТС 013/2011 «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу...» – Регламентирует предельные значения давления пара для различных климатических зон. Онлайн-контроль позволяет оперативно корректировать процессы компаундирования топлива для соблюдения этих лимитов.
  • Федеральные нормы и правила в области промышленной безопасности (в части эксплуатации объектов повышенной опасности и контроля параметров технологических процессов).

Маркировка CE подтверждает соответствие изделия директивам ЕС, включая Директиву по оборудованию во взрывоопасных средах (ATEX).

Принцип действия и технология измерения

В основе работы OnLine 700 лежит автоматизированная реализация классического метода Рейда, но с использованием инновационных решений для обеспечения скорости и чистоты пробы.

• Система подачи образца: Прибор оснащен клапаном быстрой петли (fast-loop sampling valve), который связан с измерительной ячейкой через редуктор давления и фильтр. Это защищает внутренние компоненты от загрязнений и продлевает срок службы оборудования, снижая потребность в техническом обслуживании.
• Измерительная ячейка: Используется прецизионная ячейка переменного объема, управляемая мотором. Она обеспечивает поступление свежей порции образца для каждого теста и создает точное соотношение объемов паровой и жидкой фаз, необходимое по стандарту ASTM D323.
• Механизм встряхивания: Процесс гомогенизации смеси осуществляется пневматическим актуатором компании Festo, управляемым ПЛК. Система постоянно контролирует действие встряхивателя и давление внутри ячейки.
• Детектирование и расчет: Как только система фиксирует стабильное давление в ячейке, результат автоматически корректируется по температуре и выводится как значение Reid Vapor Pressure.
• Самокалибровка: Устройство выполняет автоматическую калибровку с использованием сертифицированного эталонного материала (CRM) по расписанию, настроенному пользователем, что гарантирует долгосрочную дрейфовую стабильность показаний без остановки процесса.

Технические характеристики и конструктивные особенности

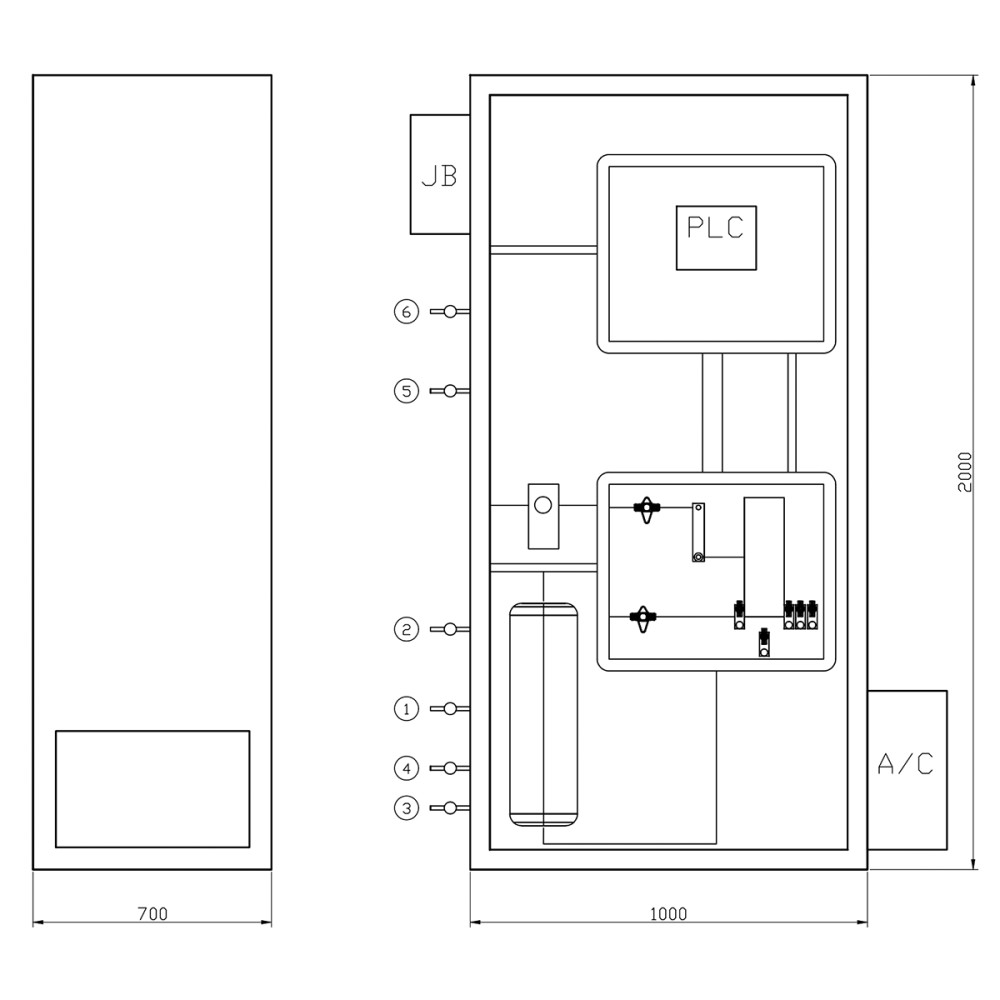

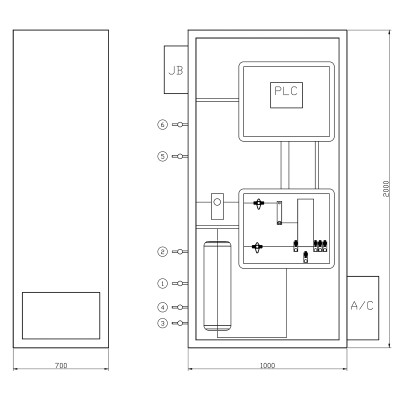

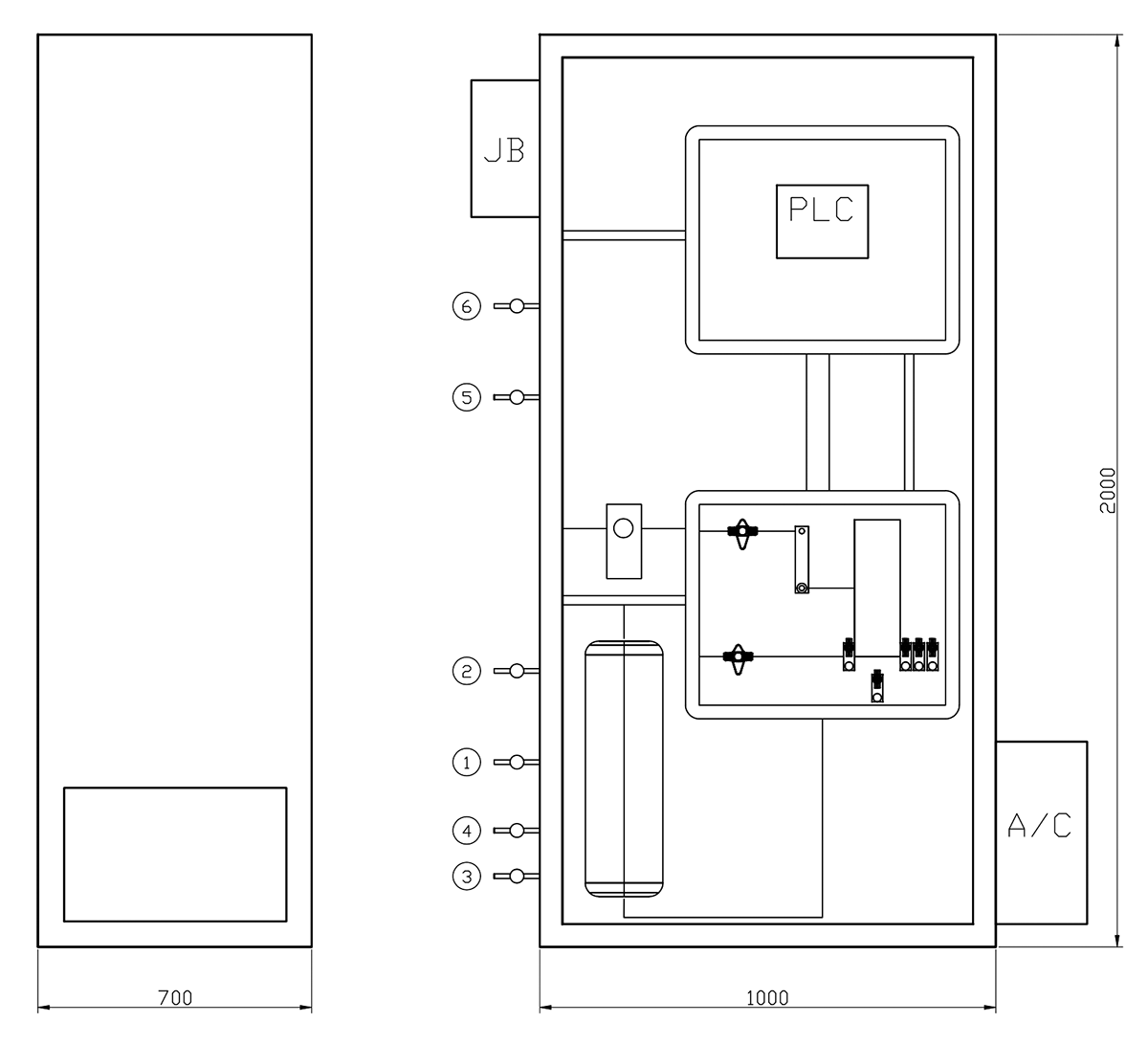

OnLine 700 спроектирован как автономный модуль, готовый к интеграции в существующие системы АСУ ТП завода.

• Материалы корпуса и ячейки: Измерительная ячейка и корпус изготовлены из нержавеющей стали AISI 316L, обладающей высокой коррозионной стойкостью. Уплотнительные кольца выполнены из FKM (витон), устойчивого к агрессивным средам.
• Производительность: Время полного цикла анализа составляет всего 5–6 минут, что обеспечивает высокую частоту обновления данных. Минимальное количество потребляемого образца снижает затраты на тестирование.
• Диапазон измерений: Основной диапазон 0–15 psi с общей инструментальной возможностью до 36 psi. Точность составляет 0.1%, а повторяемость результатов — 0.05 psi.
• Защита от взрыва: Прибор соответствует требованиям зоны 2, категории IIB, группы температур T3. Взрывоопасные компоненты размещены в оболочках типа Ex d (взрывонепроницаемые оболочки), обеспечивающих безопасность в потенциально опасных зонах.

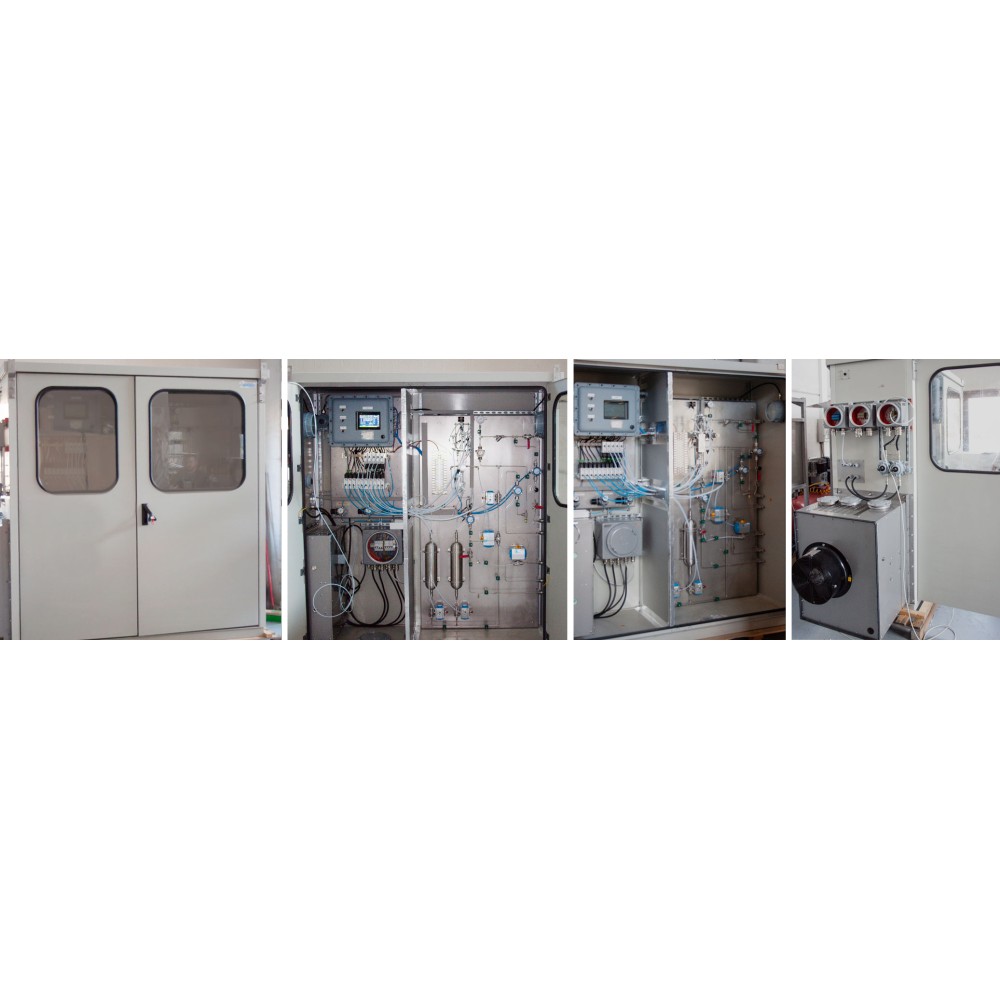

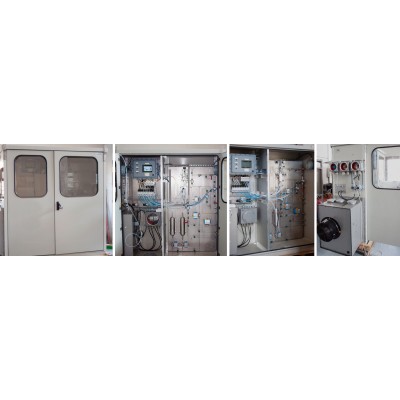

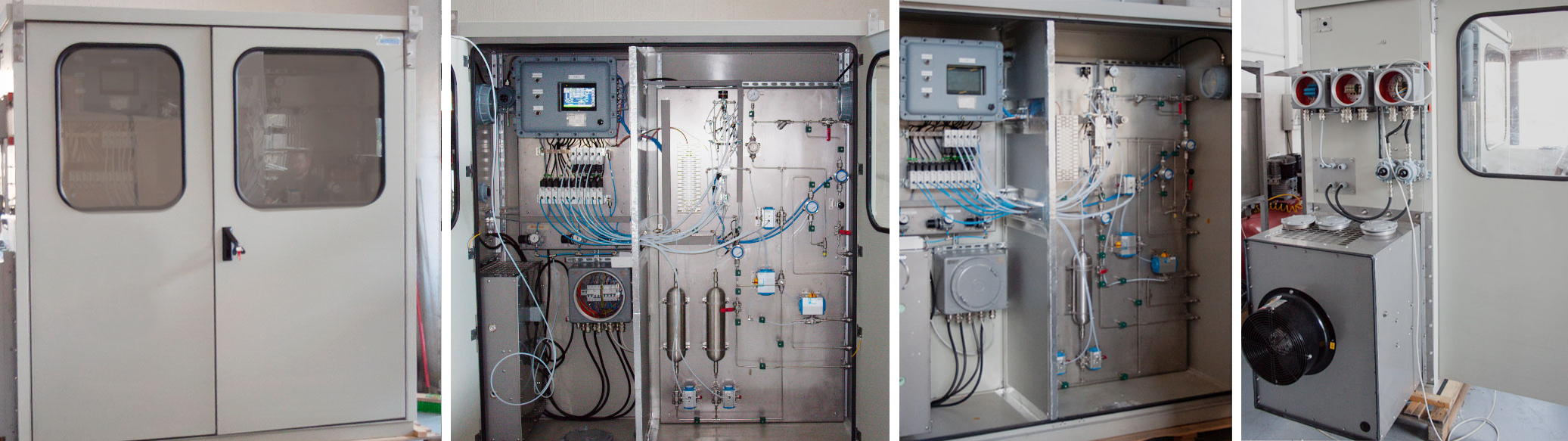

• Климатическое исполнение: Шкаф управления выполнен из нержавеющей стали с классом защиты IP65 и оснащен встроенным кондиционером для поддержания оптимальной температуры электроники. Предусмотрена система продувки сжатым воздухом для дополнительной защиты от проникновения пыли и влаги.

Система управления и коммуникация

«Мозгом» анализатора выступает программируемый логический контроллер Siemens PLC, который управляет всеми операциями: от открытия клапанов до расчета результата.

• Интерфейс оператора: Локальный мониторинг и настройка осуществляются через сенсорную панель Siemens TP700 с диагональю 7 дюймов. Интерфейс защищен паролем, имеет интуитивно понятную структуру и предоставляет доступ к расширенной диагностике и истории событий.
• Коммуникационные протоколы: Интеграция с распределенными системами управления (DCS) или SCADA обеспечивается через интерфейс Modbus (версии RTU или TCP/IP по запросу заказчика). Это позволяет передавать данные о текущем давлении, результате анализа и состоянии оборудования в центральный диспетчерский пункт.
• Выходные сигналы:
  • Аналоговые выходы 4–20 мА для передачи значений давления в ячейке, итогового результата и отклонения.
  • Цифровые сухие контакты (реле 16 А) для сигнализации аварийных ситуаций: превышение давления, отсутствие образца, обнаружение утечки, выход результата за пределы допуска.
• Безопасность: Предусмотрена кнопка экстренного останова, защита от перенапряжений (surge protection) и источник бесперебойного питания (UPS) для продолжения работы при кратковременных перебоях в электросети. Цифровой модуль селективности защищает цепи от перегрузок.

Преимущества использования OnLine 700

Внедрение данного анализатора решает ряд стратегических задач для нефтеперерабатывающих предприятий:

1. Оперативность принятия решений: Получение данных каждые 5–6 минут позволяет технологу мгновенно реагировать на изменения состава потока, предотвращая выпуск некондиционного продукта.
2. Снижение рисков: Постоянный контроль давления пара минимизирует риск разгерметизации трубопроводов и емкостей, связанных с избыточным внутренним давлением.
3. Экологическая безопасность: Помогает соблюдать нормы по выбросам VOC (летучих органических соединений), избегая штрафов и улучшая экологический профиль предприятия.
4. Минимизация затрат на обслуживание: Фильтрация образца, самокалибровка и прочная конструкция из нержавеющей стали сокращают время простоя на ремонт и поверку.
5. Гибкость интеграции: Поддержка стандартных промышленных протоколов (Modbus, 4-20mA) делает прибор совместимым с любым современным оборудованием автоматизации.

Условия эксплуатации и питание

Прибор рассчитан на работу в тяжелых промышленных условиях. Электропитание осуществляется от сети 110/220 В переменного тока (50/60 Гц) с потреблением мощности всего 500 Вт. Подключение образца и возврат осуществляются через резьбовые соединения ¼ NPT. Требуется подача инструмента воздуха (instrument air) давлением 4–8–12 бар для работы пневматики и системы продувки шкафа. Габариты и вес optimized для установки на раме рядом с технологической линией.
