Автоматический эмульсионный анализатор OilLab 740/742/744

Назначение и принципы работы серии OilLab 74x

Автоматические эмульсионные анализаторы OilLab 740, OilLab 742 и OilLab 744 представляют собой специализированные лабораторные установки, предназначенные для оценки водоотделяющей способности (water separability) нефтепродуктов и синтетических жидкостей. Ключевой характеристикой этих приборов является их соответствие стандарту метода Хершеля (Herschel Method), который широко применяется в индустрии смазочных материалов для контроля качества турбинных, гидравлических и компрессорных масел.

Суть испытания заключается в смешивании определенного объема масла с дистиллированной водой при контролируемой температуре и перемешивании. После прекращения перемешивания прибор фиксирует время, необходимое для того, чтобы объем эмульсии (смеси масла и воды) уменьшился до установленного предела (обычно 3 мл или менее). Это позволяет оценить склонность продукта к образованию стойких эмульсий, что критически важно для предотвращения коррозии оборудования и нарушения циркуляции в системах смазки.

Серия включает три модификации, отличающиеся количеством рабочих станций:

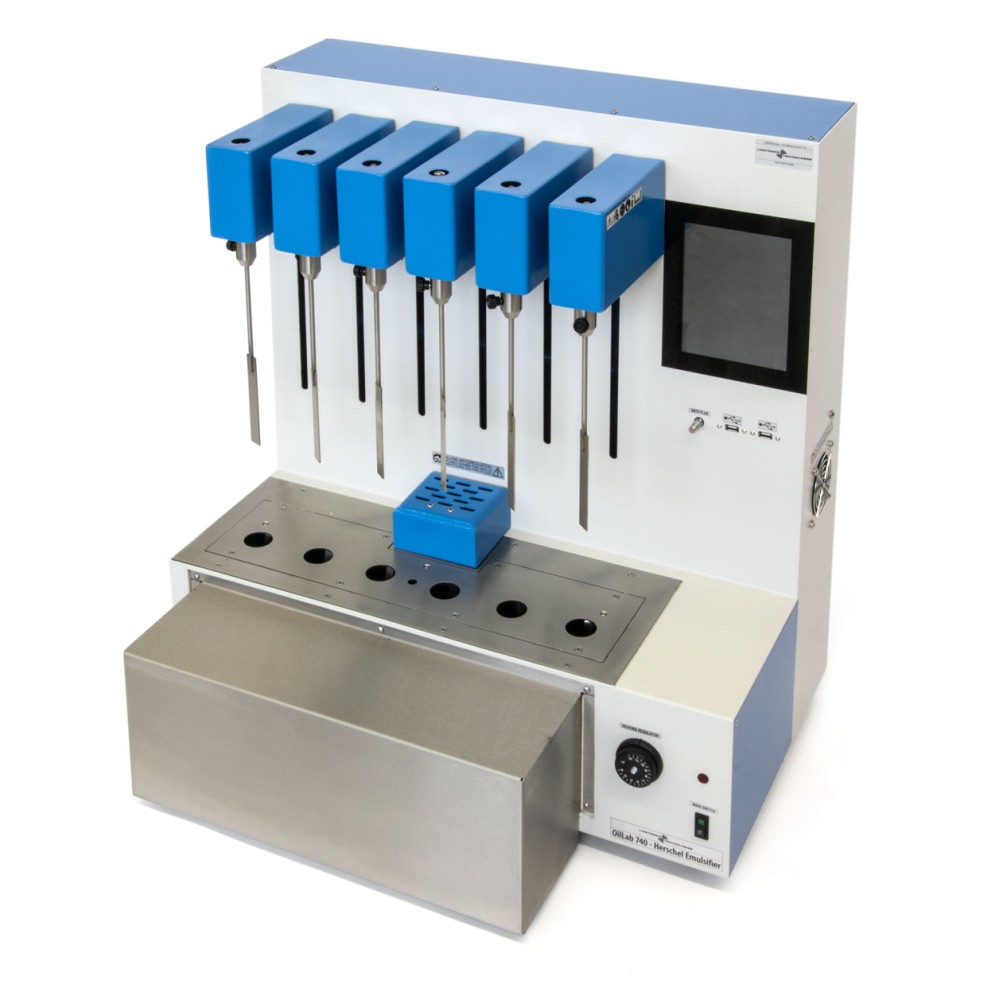

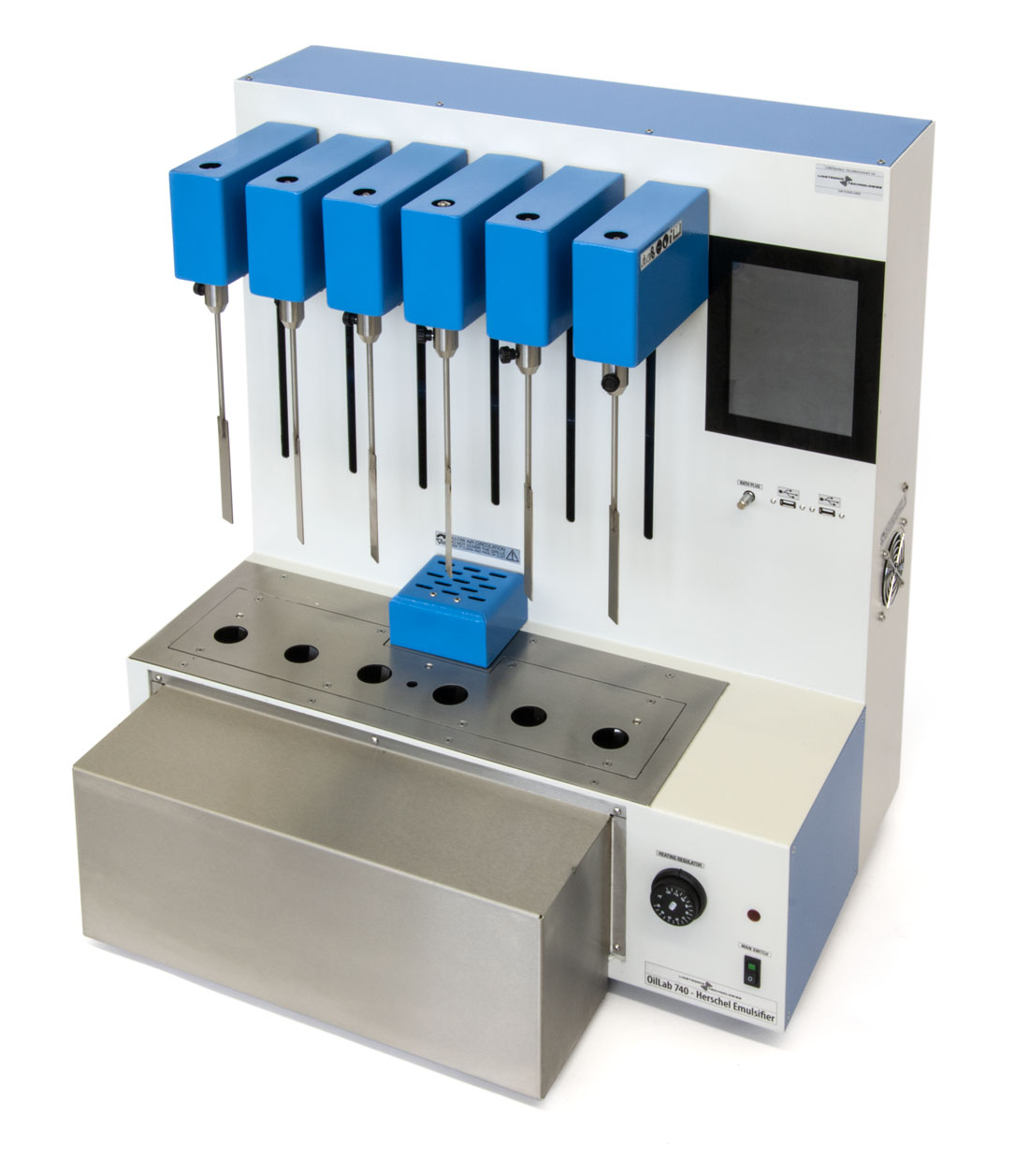

• OilLab 740: Модель на 6 позиций (мест) для одновременного тестирования шести образцов.

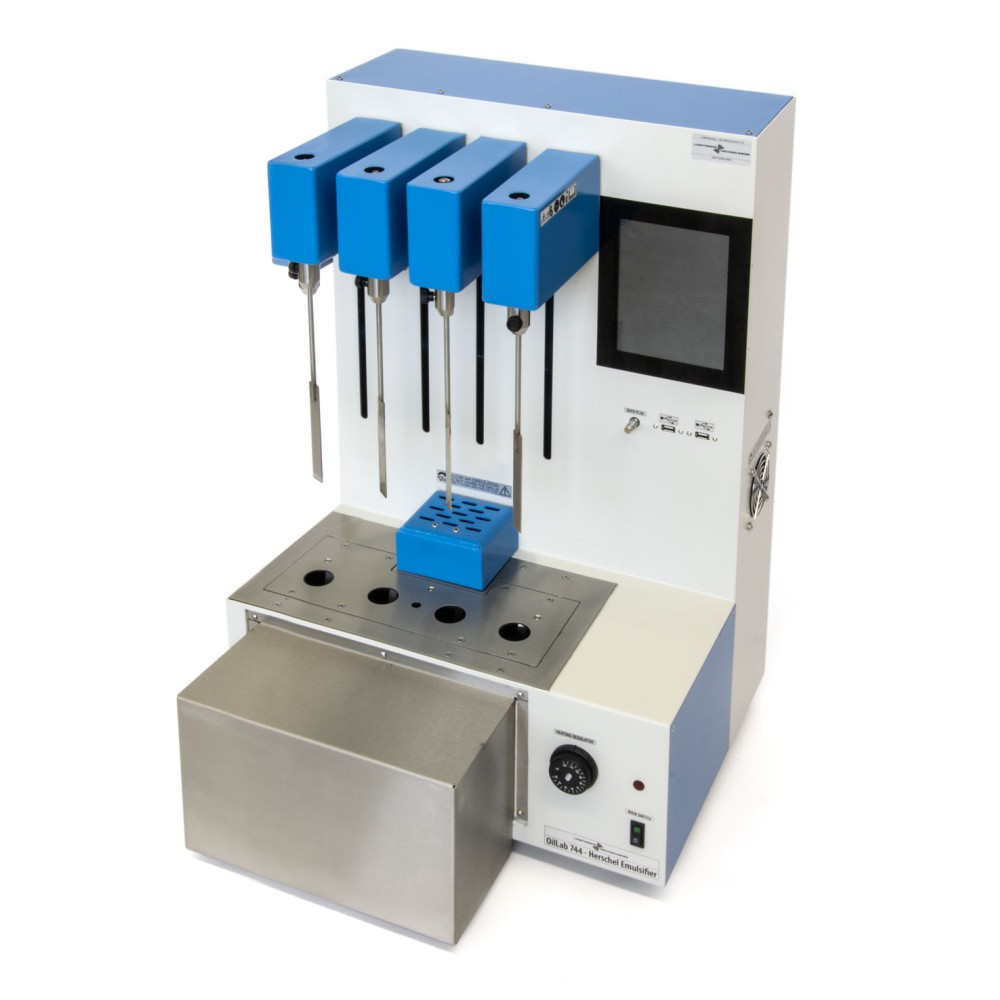

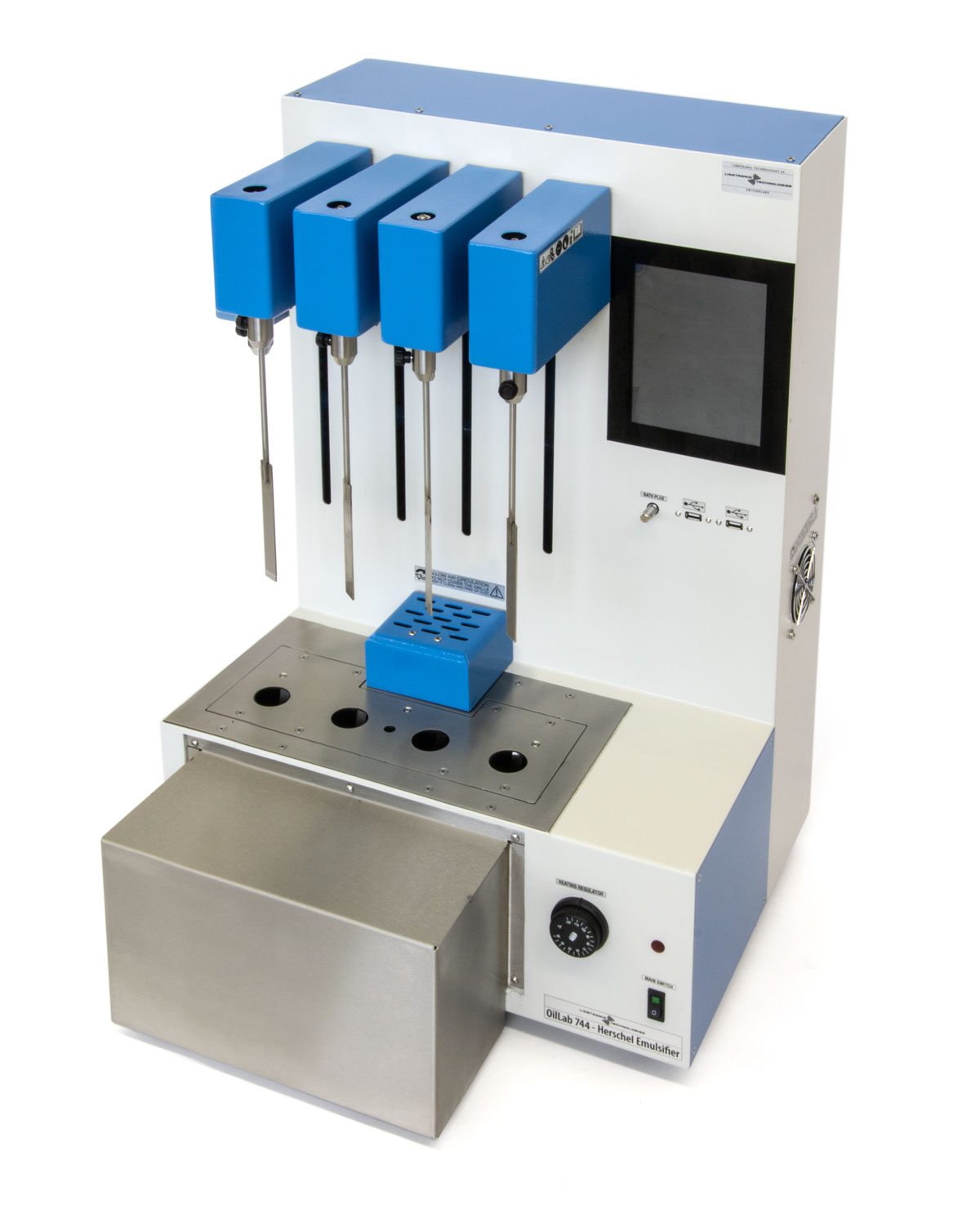

• OilLab 744: Модель на 4 позиции.

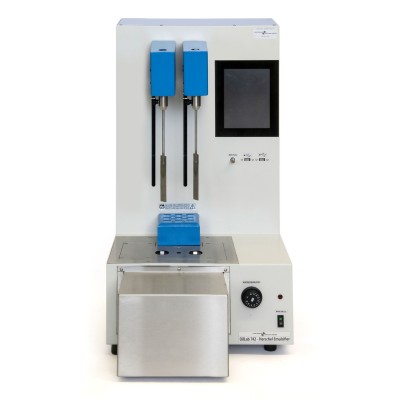

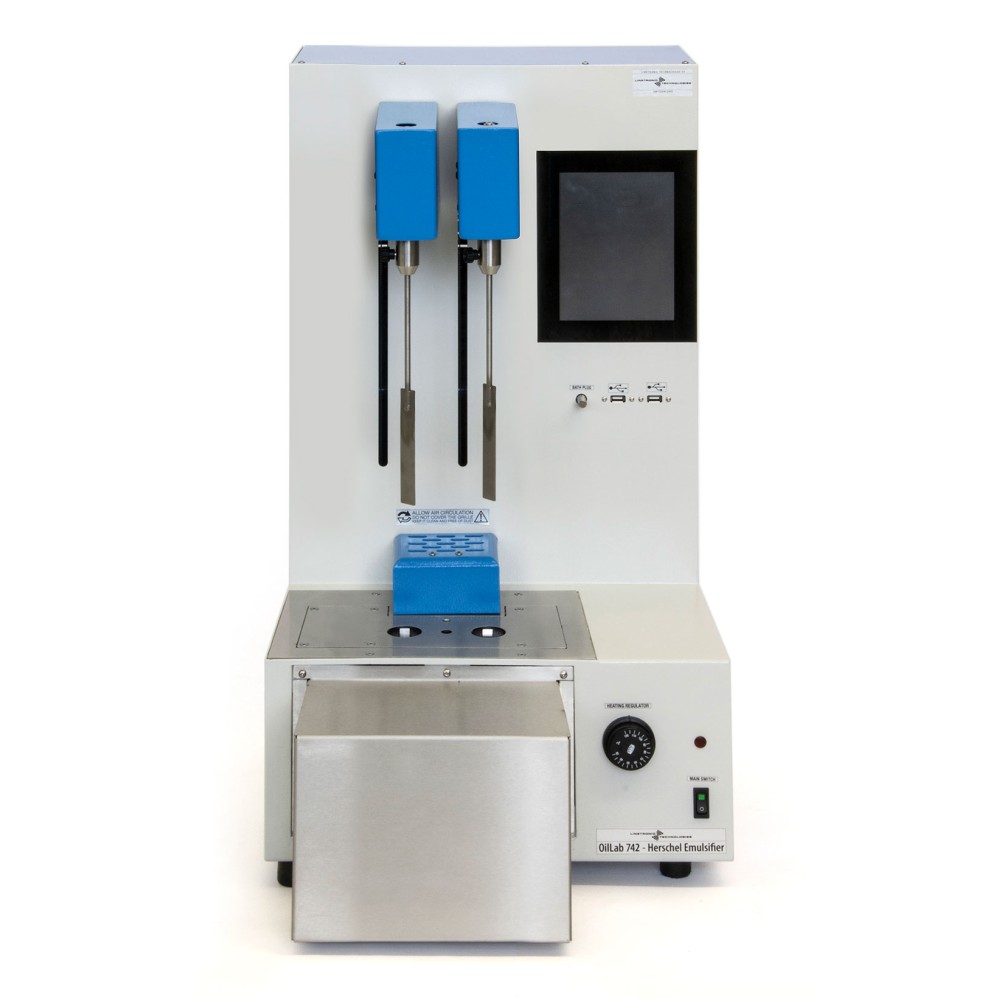

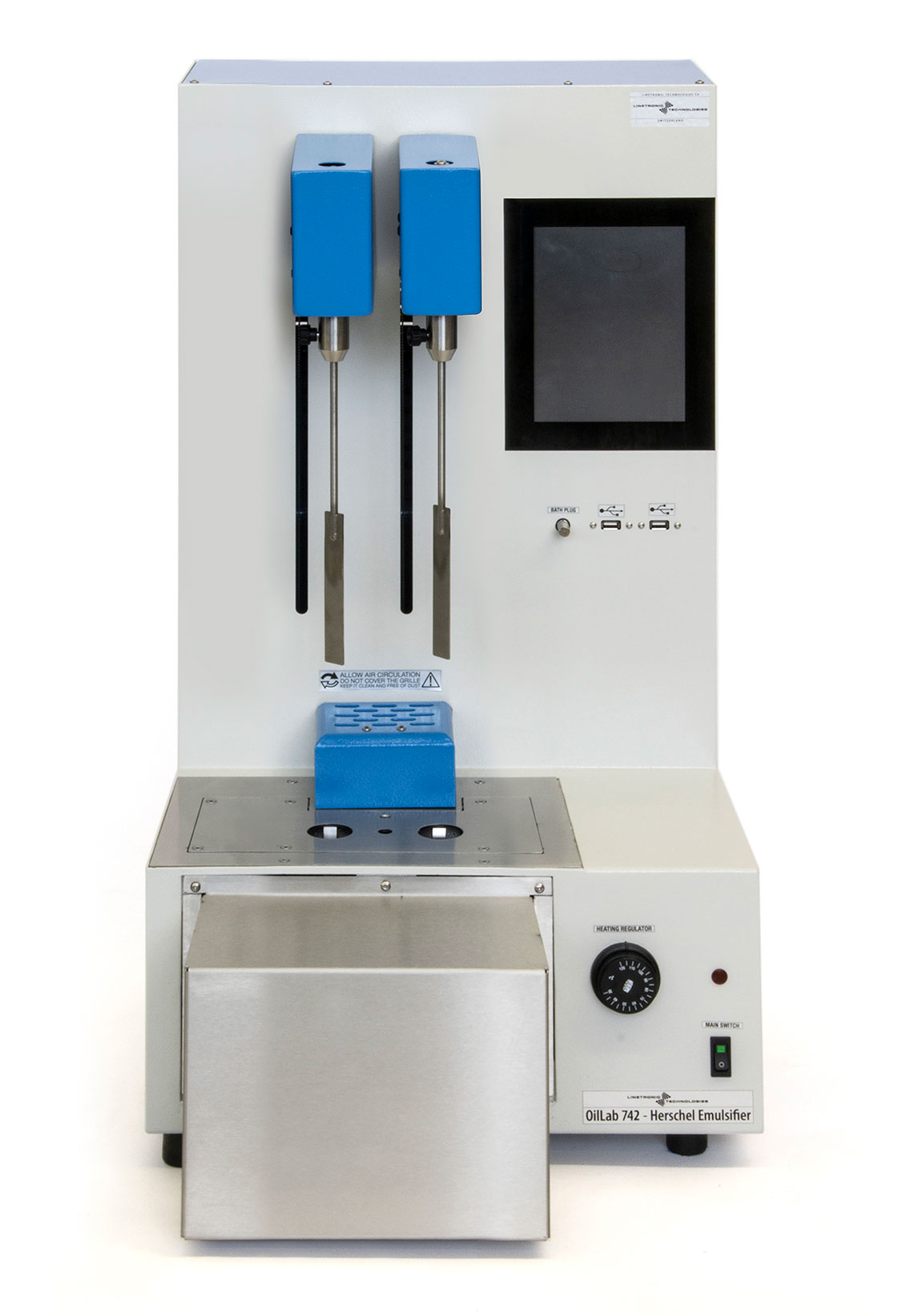

• OilLab 742: Компактная модель на 2 позиции.

Такая модульность позволяет лабораториям выбрать оптимальную конфигурацию в зависимости от потока заказов и доступного рабочего пространства.

Нормативная база и соответствие стандартам

Приборы серии OilLab 74x спроектированы с учетом строгих требований международных стандартов, регламентирующих методы определения эмульгируемости. Использование данного оборудования обеспечивает юридическую силу результатов испытаний при приемке сырья и выпуске готовой продукции.

• Международные стандарты ASTM:
  • ASTM D1401 – Стандартный метод определения водоотделения от воды нефтяных масел и синтетических жидкостей (метод Хершеля). Прибор полностью автоматизирует этот процесс, включая контроль температуры, скорости вращения мешалки и времени выдержки.
• Европейские стандарты (EN/DIN):
  • DIN 51599 – Определение водоотделяющей способности минеральных масел и синтетических жидкостей. Немецкий стандарт, идентичный по сути ASTM D1401, часто используемый в европейских проектах.
• Международные стандарты ISO:
  • ISO 6614 – Нефтепродукты. Определение водоотделяющей способности. Гармонизированный международный стандарт, обеспечивающий взаимопризнаваемость данных в глобальной торговле.
• Российские и белорусские нормы (ГОСТ/СТБ):
  • ГОСТ Р ИСО 6614-2014 – Нефтепродукты. Определение водоотделяющей способности. Данный стандарт является прямым аналогом ISO 6614 и применяется в Российской Федерации для контроля качества масел, поставляемых на внутренний рынок.
  • ГОСТ 18599-2001 «Масла трансформаторные» и другие отраслевые ГОСТы на индустриальные масла содержат требования по водоотделяющей способности. Результаты, полученные на OilLab 74x, могут быть использованы для подтверждения соответствия этим требованиям после проведения метрологической аттестации методики в конкретной лаборатории.
  • СТБ ИСО 6614 – Национальный стандарт Республики Беларусь, идентичный международному аналогу, гарантирующий единство измерений в рамках ЕАЭС.

Маркировка CE подтверждает соответствие изделия директивам Европейского Союза по безопасности низковольтного оборудования и электромагнитной совместимости.

Конструктивные особенности и термостатирование

Корпус приборов выполнен из прочных материалов с антикислотным эпоксидным покрытием, устойчивым к воздействию химических реагентов и моющих средств. Рабочая ванна изготовлена из нержавеющей стали, что обеспечивает долговечность и гигиеничность. Объем ванны варьируется в зависимости от модели: приблизительно 14 литров для 740, 10 литров для 744 и 5 литров для 742. Ванна имеет двойную теплоизоляцию для стабильности температурного режима и снижения энергопотребления.

• Система нагрева и контроля температуры: Нагрев осуществляется погружным нержавеющим элементом, управляемым системой PID-регулирования. Датчиком температуры служит платиновый резистор PT100 класса А, расположенный непосредственно в ванне. Точность поддержания температуры составляет ±0.1 °C, что критически важно, так как вязкость масла и скорость расслоения сильно зависят от температурных флуктуаций.
• Циркуляция воды: Встроенная система рециркуляции воды обеспечивает равномерное распределение тепла по всему объему ванны, исключая локальные перегревы или переохлаждения в зонах расположения цилиндров.
• Оптическая система наблюдения: Ванна оснащена широкими двойными окнами со светодиодными барьерами подсветки (LED barriers). Это создает контрастное освещение, необходимое для точной визуальной оценки уровня эмульсии оператором или автоматической системой детектирования.
• Безопасность: Предусмотрены ручной предохранительный термостат, датчик уровня жидкости (защита от сухого хода нагревателя) и акустический сигнал тревоги/завершения анализа. Задний сливной кран облегчает замену воды в конце смены или при обслуживании.

Механическая часть и рабочие станции

Каждая рабочая станция представляет собой автономный модуль, позволяющий проводить независимые тесты. Крышка ванны имеет отверстия под мерные цилиндры (входят в комплект поставки) и отдельное отверстие для термометра.

• Привод мешалки: Каждая позиция оборудована независимым электродвигателем с редуктором, обеспечивающим плавное движение вверх-вниз (автоматический ход штока) и вращение мешалки. Мешалки соответствуют геометрическим параметрам, указанным в ASTM D1401.
• Измерение оборотов: Интегрированный счетчик оборотов контролирует скорость вращения мешалки. Пользователь может задать требуемые RPM (обороты в минуту) согласно методике или использовать предустановленные значения.
• Детектирование пены: Уникальной особенкой является встроенная система автоматического обнаружения пены через камеру захвата изображений. Это позволяет исключить ложноположительные результаты, когда образование пены маскирует реальную границу раздела фаз масло-вода.
• Гибкость настроек: Программное обеспечение позволяет индивидуально настраивать параметры для каждой головки: температуру ванны, скорость вращения (RPM), время перемешивания и время выдержки. Это делает прибор универсальным инструментом не только для ASTM D1401, но и для других подобных методик, требующих схожих условий нагружения.

Интерфейс пользователя и программное обеспечение

Управление всем комплексом операций осуществляется через интегрированный панельный компьютер с 8-дюймовым сенсорным экраном высокого разрешения. Интерфейс интуитивно понятен и поддерживает работу с несколькими языками.

Функциональные возможности ПО включают:

1. Автоматизация цикла: Запуск процесса происходит одной кнопкой. Система автоматически прогревает ванну, опускает мешалки, начинает перемешивание, затем останавливает его и запускает таймер выдержки.
2. Мониторинг в реальном времени: Оператор видит текущее состояние каждой станции, температуру ванны и прогресс времени теста.
3. Хранение и экспорт данных: Результаты сохраняются в памяти прибора. Экспорт возможен через USB-порты или по сети Ethernet (RJ45) в систему управления лабораторией (LIMS).
4. Печать отчетов: Поддержка подключения внешних принтеров для формирования протоколов испытаний сразу после завершения анализа.
5. Диагностика: Меню диагностики позволяет проверить исправность датчиков, двигателей и системы отопления без необходимости вызова сервисного инженера.

Комплектация, аксессуары и калибровка

Для обеспечения точности измерений и удобства работы производитель предлагает набор вспомогательных устройств и запасных частей.

• Мерные цилиндры: В комплекте идут стеклянные мерные цилиндры Pyrex® объемом 100 мл с градуировкой, необходимые для приготовления проб и измерения объема эмульсии.
• Термометры: Специализированные стеклянные термометры ASTM T-AS19C (диапазон +49...+57 °C) и T-AS21C (+79...+87 °C) для визуального контроля температуры внутри цилиндров во время теста.
• Подставка для цилиндров: Внешняя нержавеющая подставка (код 5271) вмещает до 10 цилиндров, удобная для хранения подготовленных проб перед установкой в ванну.
• Инструменты для калибровки: Цифровой тахометр (код 3811) с контактным и бесконтактным принципом действия используется для проверки и настройки скорости вращения мешалок. Он измеряет обороты (RPM), общее количество оборотов, частоту и линейную скорость с высокой точностью (±0.05%).
• Запасные части: Доступны комплекты светодиодных лент для подсветки окон, мешалки, PT100 датчики, клапаны слива и крышки в режиме ожидания (Stand-by cover) из полиоксиэтилена (POM).

Габариты, вес и условия эксплуатации

Серия OilLab 74x отличается компактными размерами и умеренным весом, что позволяет устанавливать приборы на стандартные лабораторные столы или отдельные тумбы.

• OilLab 740 (6 мест): Размеры 78 × 55 × 77 см, вес 70 кг.
• OilLab 744 (4 места): Размеры 54 × 55 × 77 см, вес 58 кг.
• OilLab 742 (2 места): Размеры 37 × 55 × 94 см, вес 37 кг. Обратите внимание на большую высоту этой модели за счет конструкции стоек приводов.

Электропитание осуществляется от сети переменного тока 220 В или 115 В (частота 50/60 Гц). Потребляемая мощность оптимизирована благодаря эффективной изоляции ванны. Приборы рассчитаны на эксплуатацию при температуре окружающей среды до 35 °C и влажности воздуха не более 80%. Надежность конструкции и использование качественных компонентов (сталь, стекло, электроника промышленного класса) обеспечивают длительный срок службы даже в условиях интенсивной загрузки лаборатории.
