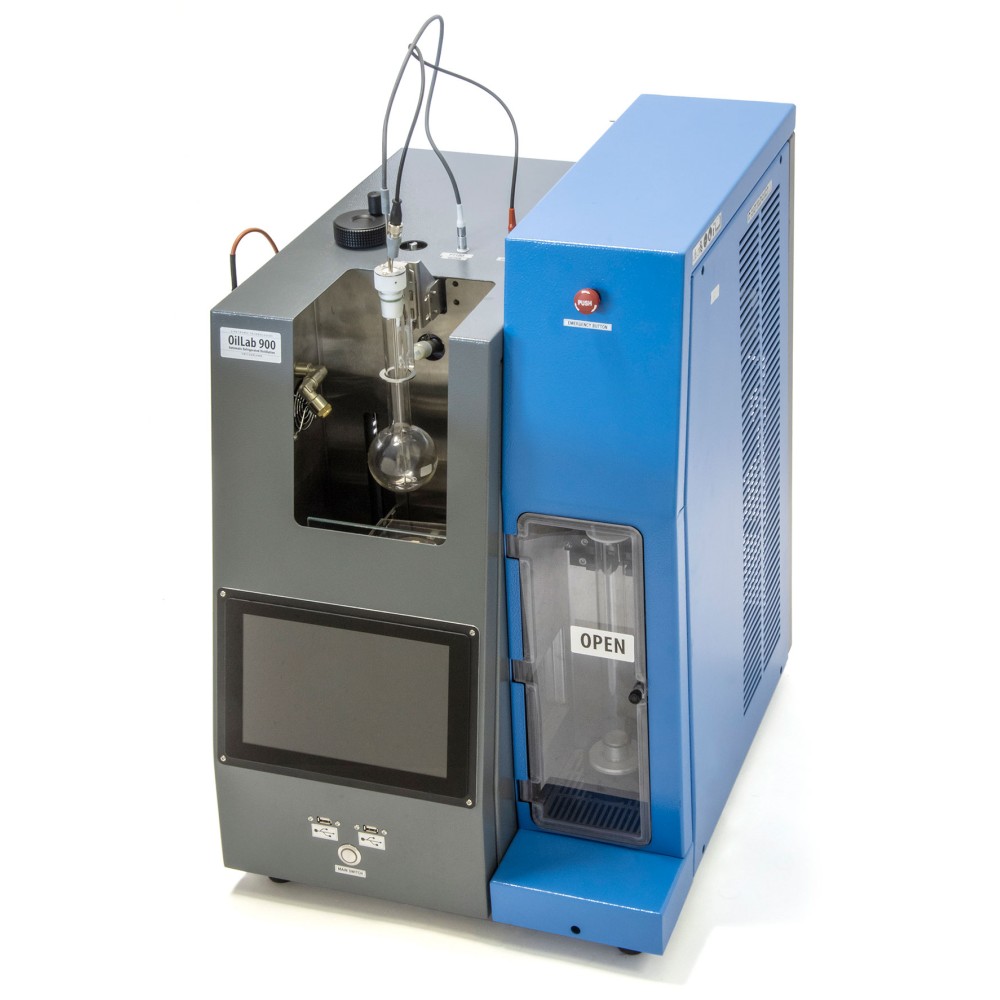

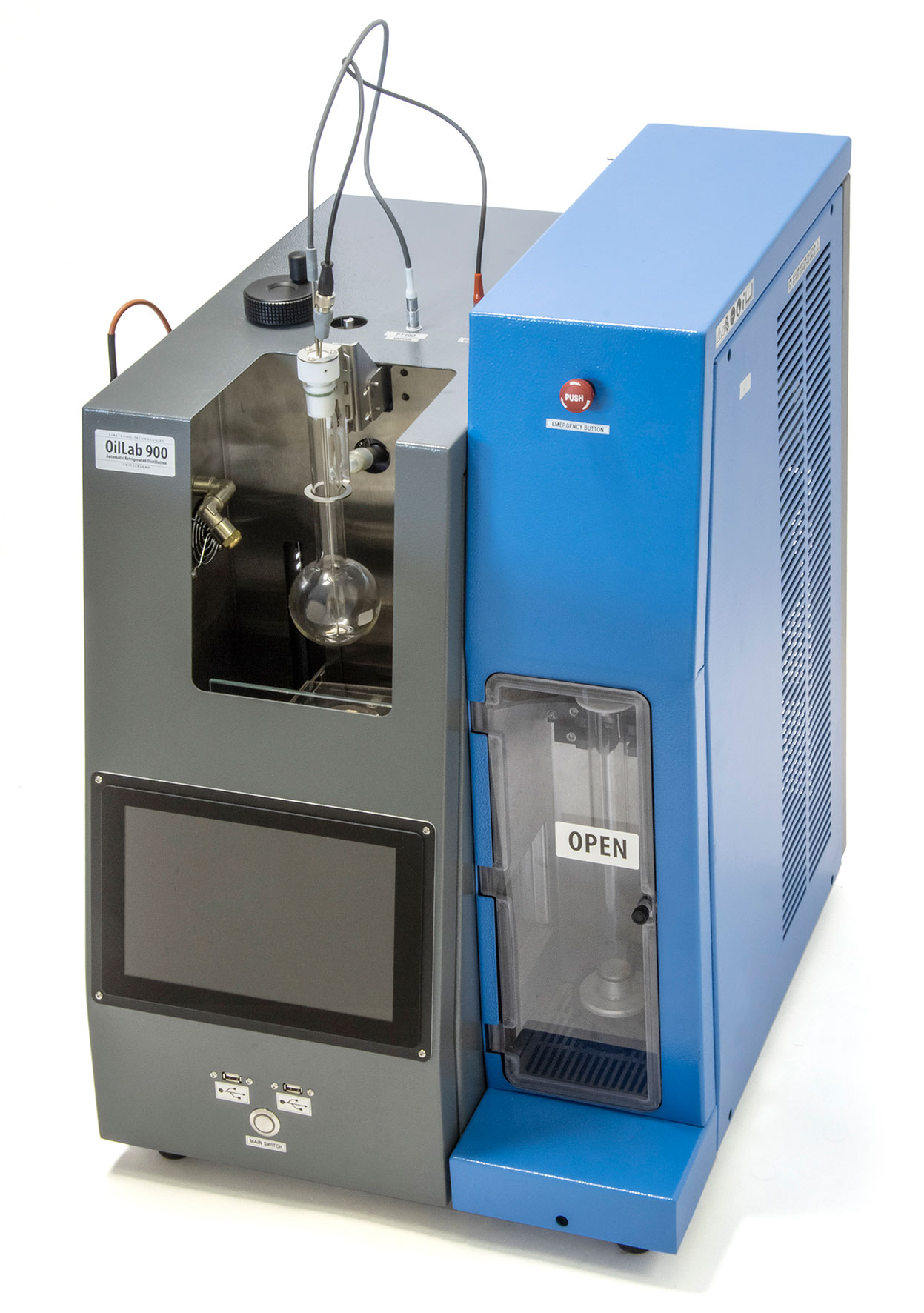

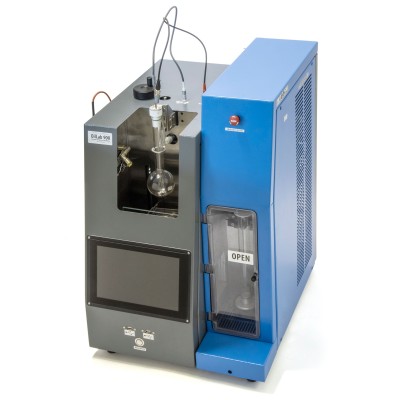

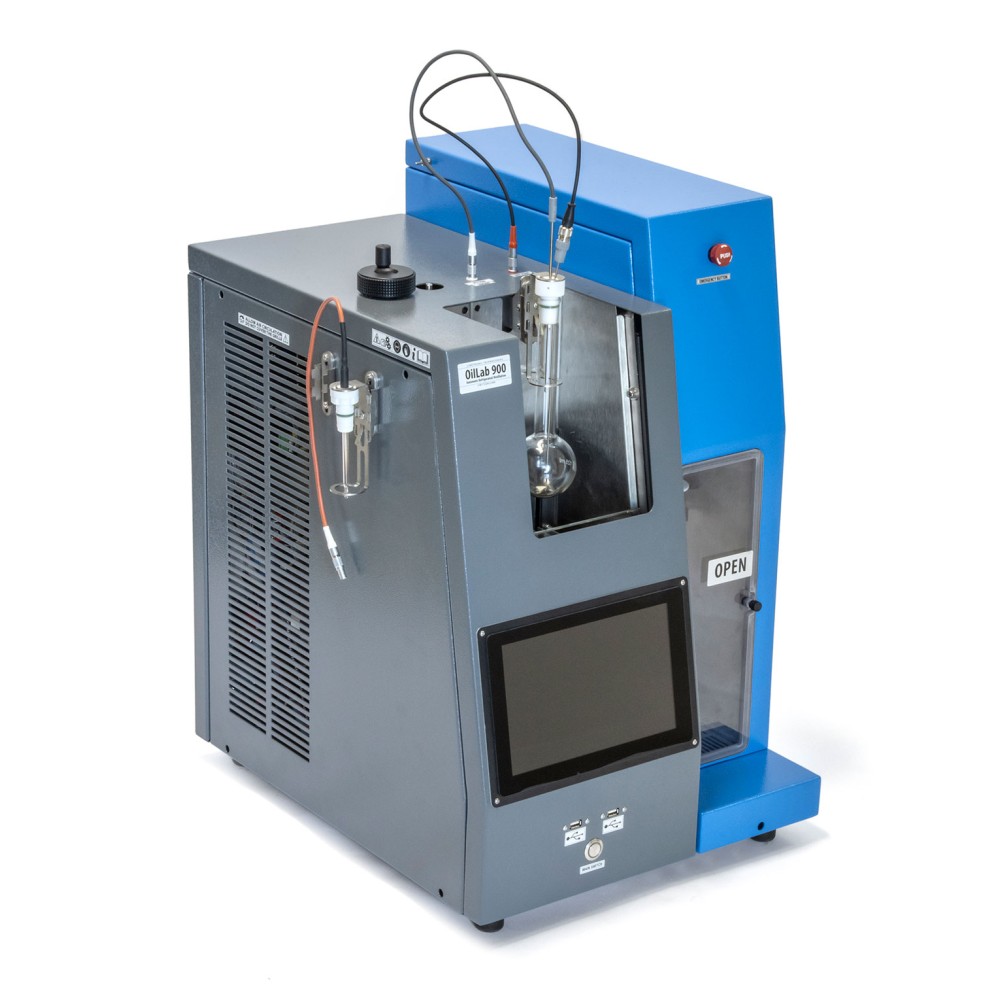

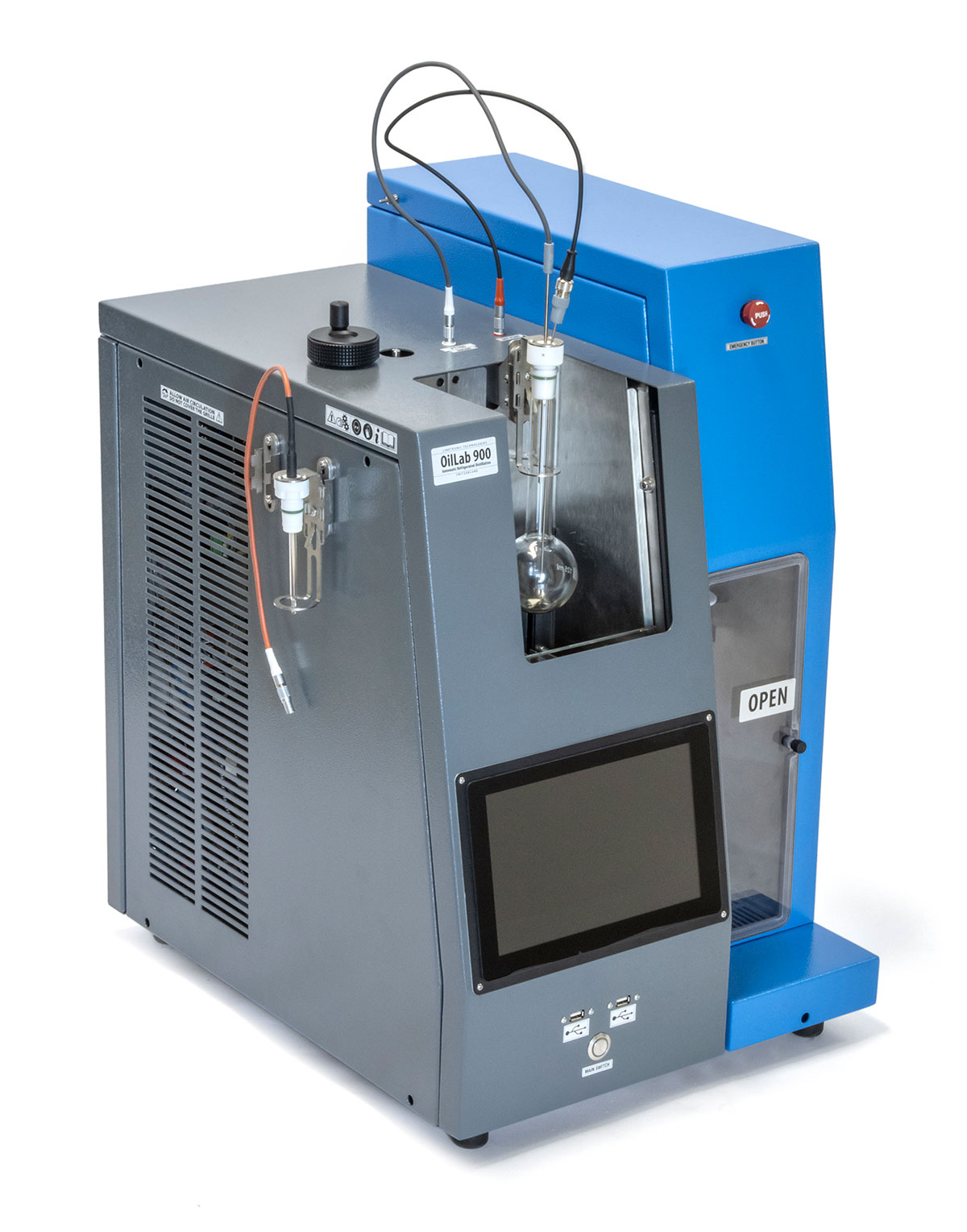

Автоматический дистиллятор с охлаждением OilLab 900

Назначение и ключевые преимущества OilLab 900

Автоматический анализатор дистилляции OilLab 900 представляет собой автономную лабораторную установку нового поколения, предназначенную для прецизионного определения фракционного состава жидких продуктов при атмосферном давлении. Прибор разработан для замены ручных методов испытаний, обеспечивая высокую воспроизводимость результатов, полную автоматизацию процесса нагрева и охлаждения, а также исключение субъективного фактора оператора.

Основной областью применения являются исследования природных газовых бензинов, легких и средних дистиллятов, автомобильных топлив, авиационных бензинов и турбинных топлив, дизельных марок 1-D и 2-D, специальных петролейных эфиров, нафт, уайт-спиритов, керосинов и топочных мазутов. Уникальной особенностью модели является наличие встроенной системы холодильного агрегата, что позволяет проводить испытания без подключения к внешней водопроводной сети или термостатирующим ваннам, значительно упрощая монтаж и эксплуатацию в помещениях с ограниченными коммуникациями.

Соответствие международным стандартам и нормативам

Конструкция и алгоритмы работы OilLab 900 строго соответствуют требованиям ведущих мировых организаций по стандартизации. Это гарантирует легитимность данных при приемке сырья, контроле качества готовой продукции и международных торговых операциях.

• Международные стандарты ASTM:
  • ASTM D86 – Дистилляция нефтепродуктов при атмосферном давлении. Метод охватывает группы 0–4, позволяя тестировать широкий спектр продуктов от летучих растворителей до тяжелых дистиллятов.
  • ASTM D1078 – Интервал кипения летучих органических жидкостей. Применяется для химически стабильных жидкостей с температурой кипения от 30 до 350 °C (углеводороды, кислородсодержащие соединения, промежуточные продукты синтеза).
  • ASTM D850 – Дистилляция промышленных ароматических углеводородов. Оптимизирован для материалов с узким интервалом кипения (30–250 °C).
  • ASTM E133 – Стандартная спецификация для оборудования дистилляции. Регламентирует геометрические параметры колб, конденсаторов и приемников, которым полностью соответствует комплектация прибора.
  • ASTM D216 и ASTM D447 (обсервационные методы) – Методы дистилляции растительных масел и других специализированных продуктов.
• Европейские и немецкие стандарты:
  • DIN 51751 – Испытания нефтяных смазочных масел. Определение перегонки.
  • IP 123 – Дистилляция (соответствует ASTM E133/D86).
  • IP 195 – Интервал кипения летучих органических жидкостей (соответствует ASTM D1078).
• Международные стандарты ISO:
  • ISO 3405 – Нефтепродукты. Метод определения фракционного состава при атмосферном давлении. Гармонизирован с ASTM D86 и обеспечивает взаимопризнаваемость результатов в глобальной практике.
• Российские и белорусские нормы (ГОСТ/СТБ):
  • ГОСТ Р ИСО 3405 / ГОСТ 2177-99* «Нефтепродукты. Метод определения фракционного состава» – Основные национальные стандарты для контроля качества топлива. Результаты, полученные на OilLab 900, могут быть напрямую использованы для подтверждения соответствия этим требованиям после проведения метрологической поверки средства измерений.
  • ГОСТ 28546-2002 «Топливо дизельное зимнее...» и другие ТУ на конкретные виды топлива содержат требования к фракционному составу, которые проверяются методами, аналогичными реализованным в данном приборе.
  • СТБ ИСО 3405 – Национальный стандарт Республики Беларусь, идентичный международному ISO 3405, обеспечивающий единство измерений в рамках ЕАЭС.

Маркировка CE подтверждает соответствие изделия директивам Европейского Союза по безопасности низковольтного оборудования и электромагнитной совместимости.

Технические характеристики системы термостатирования и охлаждения

В отличие от традиционных дистилляторов, требующих постоянного протока холодной воды, OilLab 900 оснащен интегрированным блоком компрессорного охлаждения. Это решение обеспечивает стабильный температурный режим независимо от сезонных изменений температуры водопровода.

• Диапазон температур конденсации: От +65 °C до 0 °C. Возможность охлаждения до нуля градусов критически важна для точного определения начальных температур кипения (IBP) легких фракций и растворителей, где испарение происходит быстро.
• Диапазон температур приемника: От +40 °C до 0 °C. Холодный приемник минимизирует потери образца за счет испарения уже сконденсированной жидкости, повышая точность измерения объемов.
• Скорость дистилляции: Регулируется автоматически в диапазоне от 1 до 15 мл/мин. Система использует адаптивный алгоритм нагрева для поддержания заданной скорости испарения, что является обязательным требованием стандартов ASTM D86 и ISO 3405.
• Быстрое охлаждение: По завершении анализа включается мощный вентилятор с электронным управлением, который оперативно снижает температуру колбы и конденсатора, сокращая время цикла подготовки следующего образца.

Система измерения и детектирования

Точность результатов обеспечивается комбинацией высокотехнологичных сенсоров и интеллектуального программного обеспечения.

• Измерение температуры: Используется платиновый резистивный датчик PT100 класса А. Диапазон измерений составляет от 0 до +500 °C. Разрешение и точность считывания достигают 0.1 °C. Датчик защищен металлической оболочкой для долговечности в агрессивных парах.
• Измерение объема: Объемный сенсор оптического типа обеспечивает разрешение 0.02 мл и точность ±0.1 мл. Система отслеживает уровень жидкости в приемнике с точностью ±0.1 мл, автоматически фиксируя моменты достижения определенных процентных точек выхода (например, 10%, 50%, 90%).
• Барометрическая коррекция: Встроенный барометр с точностью 0.1 кПа непрерывно мониторит атмосферное давление. Программное обеспечение автоматически корректирует значения температур кипения в соответствии с формулами, предусмотренными стандартами (пересчет к нормальному давлению 760 мм рт. ст. или 101.3 кПа). Диапазон коррекции: 0–1000 кПа.
• Контроль положения оборудования: Датчики присутствия приемника и дверцы обеспечивают правильное позиционирование стеклянной посуды перед началом теста. Сенсор очистки трубки конденсатора контролирует состояние внутренней поверхности, предотвращая искажения из-за налета.

Программное обеспечение Lab-Link и интерфейс управления

Управление процессом осуществляется через встроенный панельный компьютер с 10.1-дюймовым сенсорным экраном TFT/LCD высокого разрешения (1280 × 800 пикселей) и яркости. Операционная среда построена на базе Windows, что обеспечивает familiarity интерфейса для пользователей.

Функциональные возможности ПО Linetronic Lab-Link включают:

1. Автоматизация полного цикла: Программа управляет нагревом, скоростью подачи энергии, определением точек IBP/FBP и расчетом скорректированных значений давления. Поддерживается функция определения сухой точки (Dry Point) как опциональная возможность.
2. Гибкость методик: Доступно до 50 программируемых профилей анализа. Предварительно загружены конфигурации для 6 основных методов (ASTM D86, D1078, D850 и др.). Пользователь может создавать собственные методики с индивидуальными параметрами нагрева и охлаждения.
3. Хранение и экспорт данных: Архив рассчитан на более чем 60 000 анализов. Данные доступны для просмотра даже во время выполнения текущего теста. Экспорт возможен в форматах Excel (.xls), PDF и JPEG через USB-порты или по сети Ethernet (RJ45) для интеграции в LIMS.
4. Безопасность доступа: Защита настроек калибровки и критических параметров паролем. Наличие мастера настройки (Wizard) упрощает ввод новых пользователей в курс дела.
5. Диагностика: Система самодиагностики выявляет ошибки датчиков, проблемы с герметичностью или перегрев, немедленно останавливая процесс и уведомляя оператора звуковым сигналом.

Конструктивные особенности и безопасность

Прибор выполнен в едином прочном корпусе, окрашенном антикислотной эпоксидной краской, устойчивой к химическому воздействию. Конструкция продумана для обеспечения максимальной безопасности оператора при работе с горячими и воспламеняющимися веществами.

• Защита от возгорания: Интегрированная система пожаротушения оснащена двумя детекторами пламени и датчиком давления. При обнаружении огня устройство автоматически перекрывает подачу газа/электропитания и активирует подключение к внешней линии инертного газа или огнетушащего вещества. Это критически важный элемент для лабораторий, работающих с легковоспламеняющимися растворителями.
• Эргономика и доступность: Широкая закаленная стеклянная дверь обеспечивает удобный обзор процесса и легкий доступ к рабочей зоне. Высота основания под колбу регулируется программно, что позволяет использовать колбы разных типов (Type B объемом 125 мл и 200 мл) без ручной перестановки механизмов.
• Комплектация стеклом: В поставку входят колба Type B (125 мл), приемник Type B (100 мл), керамические опоры, силиконовые заглушки и набор камней для кипячения. Все элементы соответствуют геометрическим требованиям ASTM E133.

Габариты, вес и условия эксплуатации

OilLab 900 характеризуется компактными размерами и умеренным весом, что позволяет разместить его на стандартной лабораторной столешнице.

• Размеры: Ширина 46 см, глубина 55 см, высота 80 см.
• Вес: 70 кг.
• Электропитание: 220 В переменного тока, частота 50/60 Гц. Максимальное потребление мощности составляет приблизительно 1200 Вт.
• Мощность нагрева: Низковольтный нагреватель малой массы мощностью 600 Вт способен разогревать образец до +450 °C, что покрывает потребности большинства методов дистилляции.

Отсутствие необходимости в подводке воды и канализации делает этот прибор идеальным решением для мобильных лабораторий, помещений с плохой инфраструктурой или зон, где требуется чистота и отсутствие риска затопления. Высокая степень автоматизации снижает трудозатраты персонала, позволяя одному оператору контролировать несколько установок одновременно или заниматься другими задачами во время прохождения цикла анализа.
