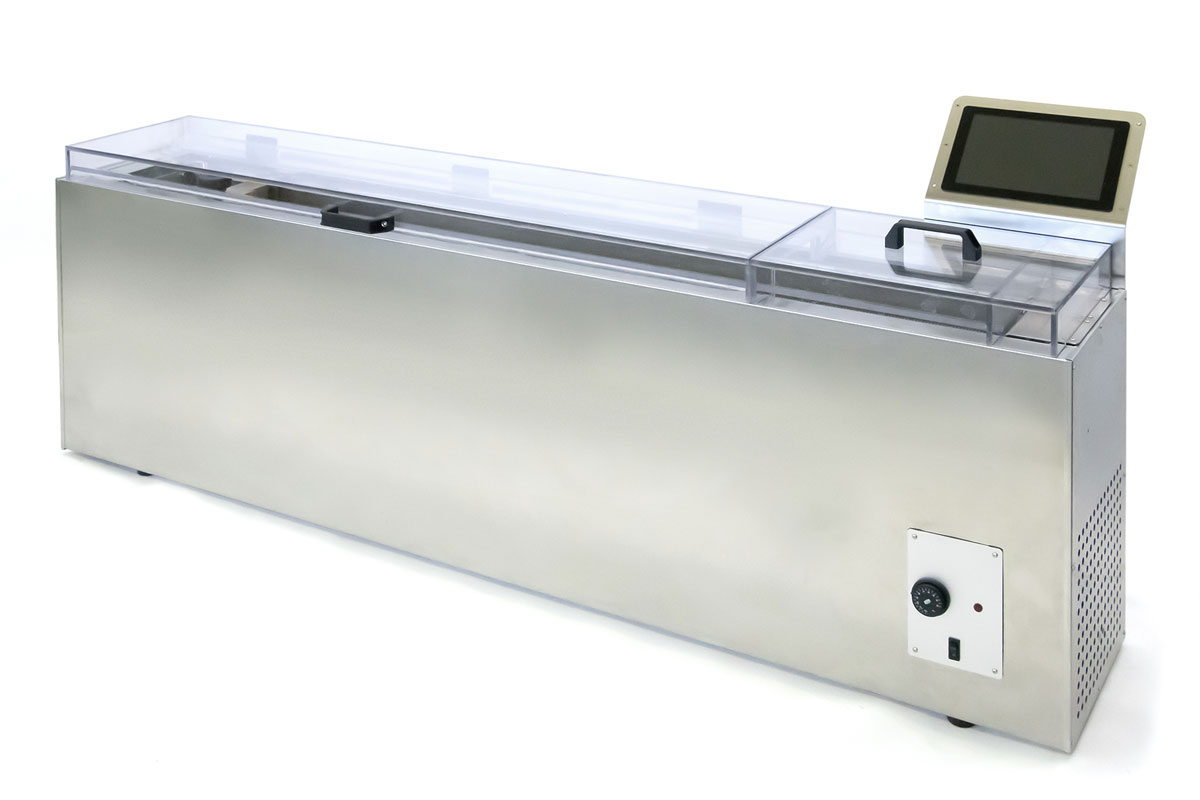

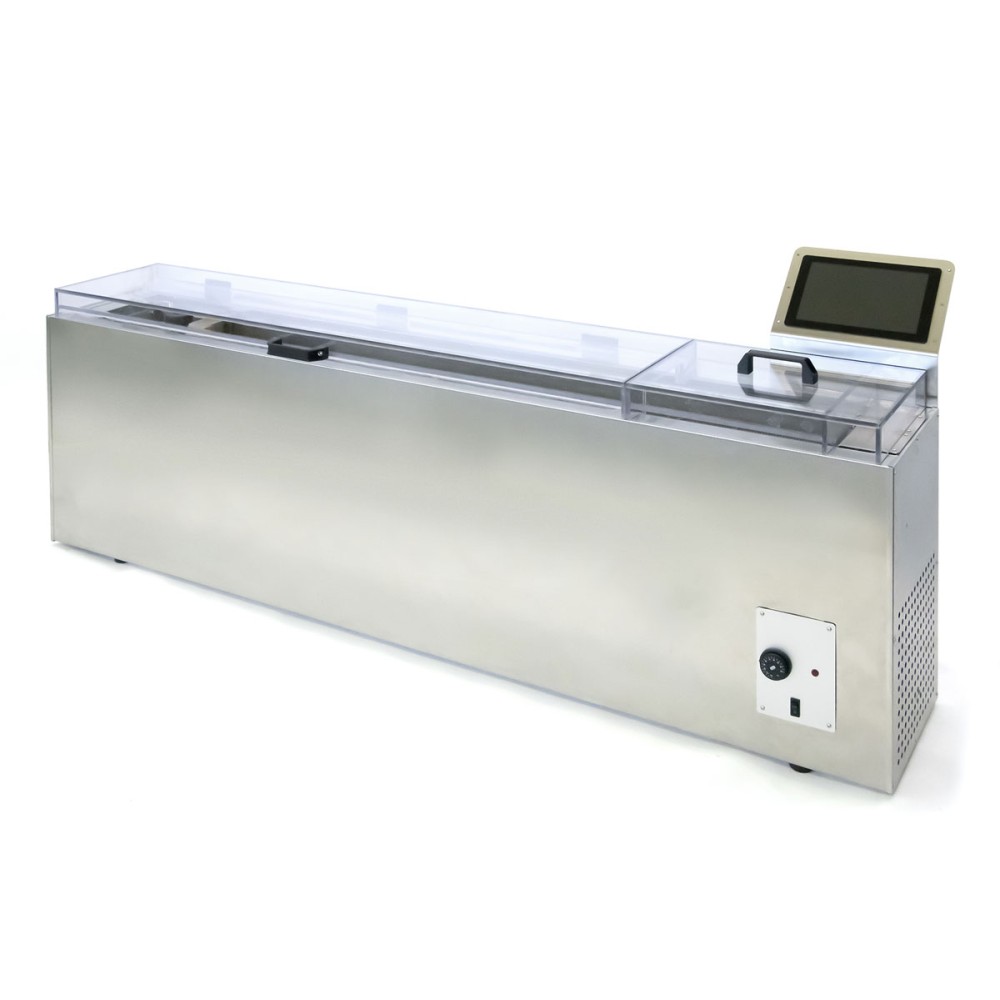

Автоматический денситометр для битумных материалов OilLab 730

Назначение и принцип работы денситометра OilLab 730

Автоматический денситометр OilLab 730 предназначен для прецизионного определения пластичности (ductility) битумных материалов. Пластичность является ключевым физико-химическим показателем качества дорожного битума, характеризующим способность материала к упруго-пластической деформации без разрушения под действием растягивающих усилий. Данный параметр напрямую влияет на трещиностойкость асфальтобетонных покрытий и долговечность дорожной одежды.

Принцип действия прибора основан на методе вытягивания стандартизованного образца («брикета») битума с постоянной скоростью в термостатируемой водной среде. Прибор автоматически фиксирует расстояние, на которое образец удлиняется перед разрывом, а также измеряет прилагаемое тяговое усилие. Конструкция устройства позволяет проводить одновременные испытания трех образцов, что значительно повышает производительность лаборатории и обеспечивает статистическую достоверность результатов за счет параллельного тестирования.

Соответствие международным стандартам и нормативам

Функциональные возможности OilLab 730 строго соответствуют требованиям ведущих мировых организаций по стандартизации строительных материалов и нефтепродуктов. Использование данного оборудования гарантирует легитимность результатов при приемке сырья и контроле качества готовых смесей.

• Международные стандарты ASTM:
  • ASTM D113 – Стандартный метод определения пластичности битумных материалов. Метод предполагает испытание при температуре 25 ± 0.5 °C со скоростью 5 см/мин.
  • ASTM D6084 – Стандартный метод определения упругого восстановления битумных материалов. Этот метод часто реализуется на тех же установках, но с использованием специализированных форм для возврата длины после растяжения.
• Стандарты AASHTO:
  • AASHTO T51 – Метод испытания на пластичность битумных вяжущих веществ (идентичен ASTM D113).
• Европейские стандарты (EN):
  • EN 13398 – Битумы и связующие материалы для дорожно-строительных работ. Определение пластичности.
  • Также поддерживаются параметры методов EN 13589 и EN 13703, регламентирующих условия проведения испытаний при различных температурах и скоростях нагружения.
• Стандарты Института нефти (IP):
  • IP 32 (обсервационный метод) – Определение пластичности битумных материалов.
• Российские и белорусские нормы (ГОСТ/СТБ):
  • ГОСТ 11529-2016 «Нефтебитумы дорожные. Технические условия» – Включает методы определения пластичности, гармонизированные с международными практиками. Результаты, полученные на OilLab 730, могут быть использованы для подтверждения соответствия маркам битума (например, БНД 60/90, БНД 100/130).
  • ГОСТ Р 58401.2-2020 «Мастиксы и смеси щебеночно-мастичные...» – Требования к вяжущим материалам включают контроль реологических свойств, где пластичность служит косвенным индикатором вязкоупругих характеристик.
  • СТБ ISO 13398-2011 – Национальный стандарт Республики Беларусь, идентичный европейскому EN 13398, обеспечивающий взаимопризнаваемость данных в рамках ЕАЭС.

Маркировка CE подтверждает соответствие изделия директивам Европейского Союза по безопасности машин и электромагнитной совместимости.

Конструктивные особенности и система термостатирования

Корпус и рабочая ванна денситометра полностью изготовлены из нержавеющей стали, что обеспечивает высокую коррозионную стойкость и гигиеничность. Внутренние углы ванны скруглены для облегчения очистки от остатков битума и загрязнений. Предусмотрен атмосферный сливной кран для быстрой замены воды или моющего раствора.

• Температурный режим: Диапазон рабочих температур составляет от +5 °C до +50 °C. Это позволяет проводить испытания не только при стандартных 25 °C, но и при пониженных температурах, моделирующих зимние условия эксплуатации дорог.
• Система охлаждения и нагрева: Термостатирование осуществляется комбинированным методом. Для достижения низких температур используется интегрированная холодильная установка с газовым мотор-компрессором, работающая на экологически безопасном хладагенте (CFC-free). Нагрев производится погружными нержавеющими нагревателями полной мощности. Точность поддержания температуры составляет ±0.1 °C, разрешение дисплея — 0.1 °C.
• Циркуляция жидкости: Двойная насосная система обеспечивает мягкое движение воды, исключая образование ряби на поверхности. Стабильность уровня жидкости критически важна для точного измерения силы натяжения и отсутствия влияния гидродинамических помех на процесс разрыва образца.

Механическая часть и измерительные модули

Рабочий орган прибора представляет собой головку тяги с монофазным электродвигателем мощностью 220 Вт и редуктором. Головка оснащена тремя независимыми тензометрическими датчиками усилия, что позволяет одновременно вести три параллельных теста.

• Измерение удлинения: Система регистрирует длину разрыва в диапазоне от 1 мм до 1500 мм с разрешением менее 1 мм. Максимальная длина хода каретки составляет 1500 мм, что соответствует верхнему пределу шкалы для высокопластичных битумов.
• Измерение усилия: Автоматическая система фиксации тягового усилия работает в диапазоне от 0.1 Н до 300 Н для каждой позиции. Данные о силе сцепления и моменте разрыва сохраняются в памяти устройства.
• Безопасность: Прозрачное смотровое окно позволяет оператору визуально контролировать процесс разрыва. Антиперевернутая конструкция головки и надежная фиксация форм исключают падение тяжелых элементов во время работы.

Программное обеспечение и интерфейс управления

Управление денситометром осуществляется через встроенный панельный компьютер с 10.1-дюймовым сенсорным экраном высокой видимости. Интерфейс разработан с учетом требований эргономики и простоты использования даже неподготовленным персоналом.

Ключевые функции программного комплекса:

1. Автоматизация процесса: ПО управляет движением каретки, считыванием данных с датчиков и фиксацией момента разрыва согласно выбранным методам (ASTM D113, EN 13398 и др.).
2. Гибкость настроек: Пользователь может задавать индивидуальные параметры анализа: температуру ванны, скорость движения каретки (стандартно 5 см/мин), имя оператора и идентификатор образца.
3. Визуализация результатов: Программа строит графики зависимости удлинения от времени и усилия в реальном времени. Итоговые результаты выводятся в виде числовых значений и печатных отчетов.
4. Хранение и экспорт данных: Все аналитические параметры автоматически сохраняются. Возможна выгрузка данных на внешние носители через USB-порты или передача в корпоративную сеть (LIMS) через Ethernet-порт RJ45.
5. Печать отчетов: Поддержка подключения внешних принтеров для формирования протоколов испытаний непосредственно на рабочем месте.

Комплектация, аксессуары и обслуживание

Для обеспечения полноты цикла испытаний прибор поставляется с набором специализированных расходных материалов и запасных частей.

• Формы для образцов:

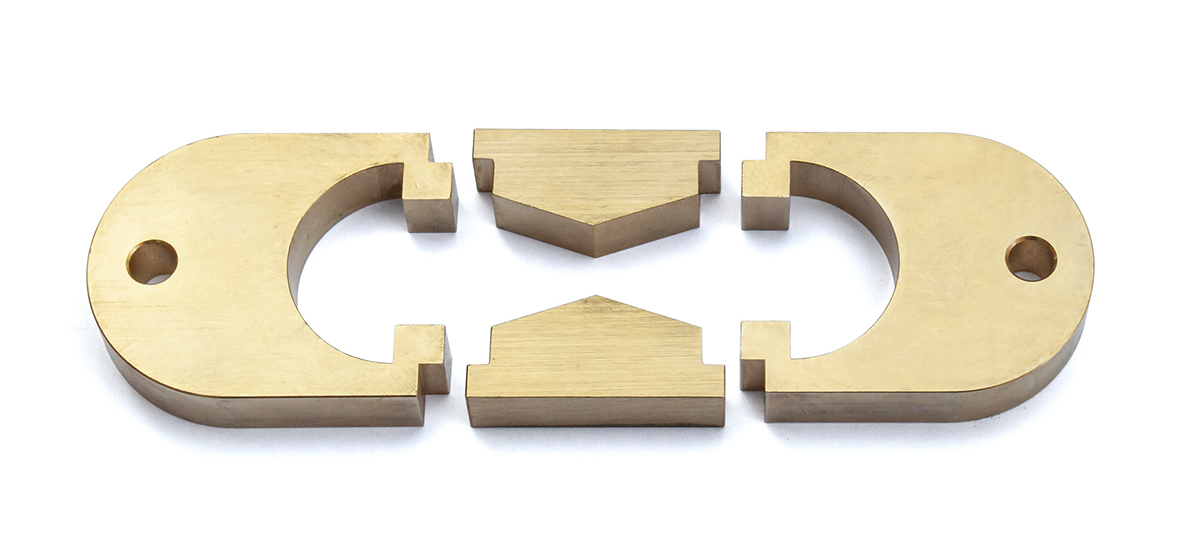

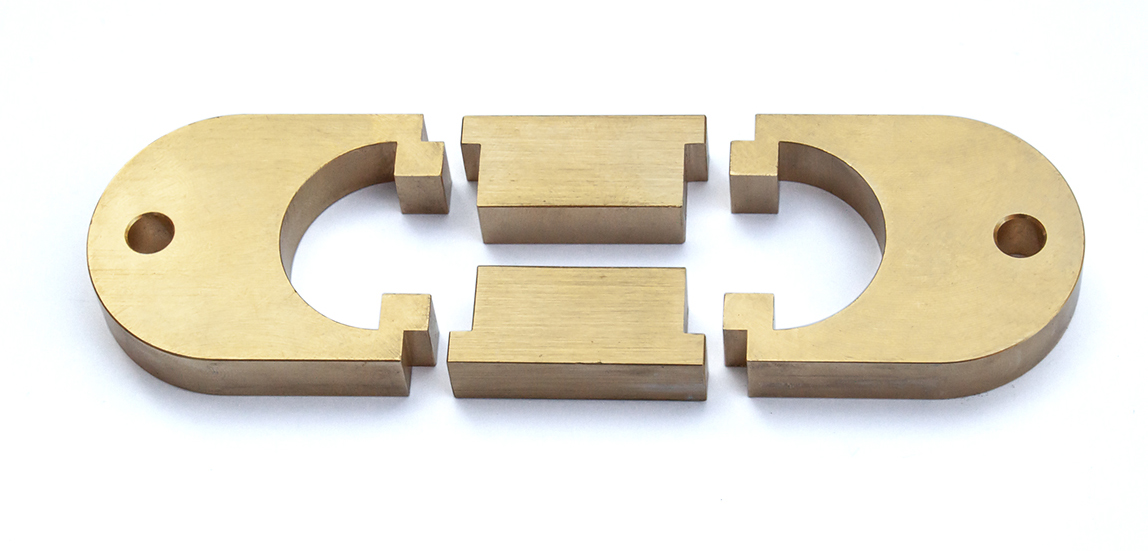

  • 3 × формы для пластичности (ductility forms) из латуни, соответствующие требованиям ASTM D113.

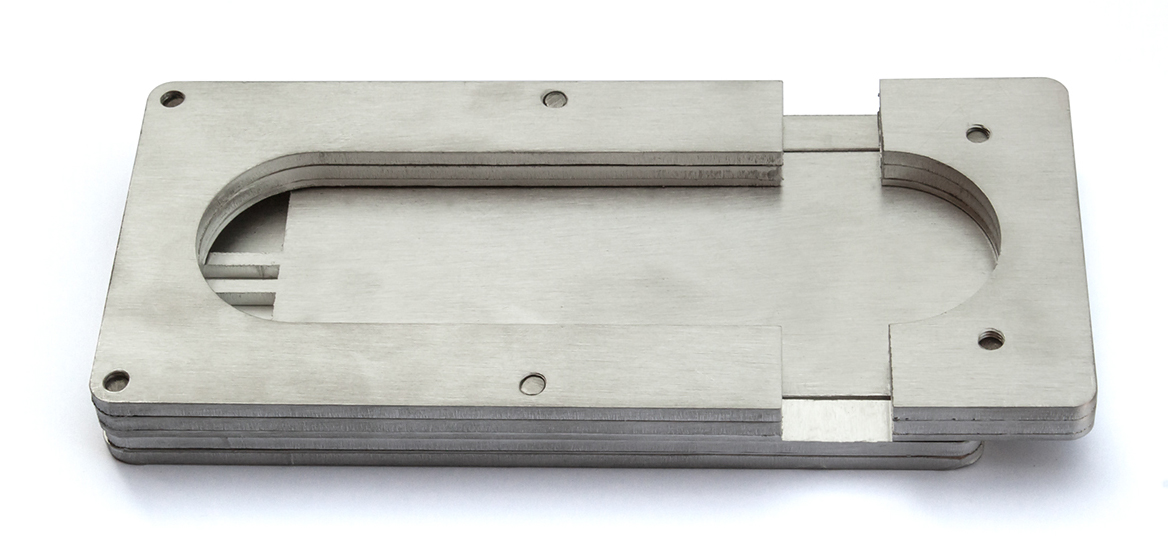

  • 3 × базовые плиты для заполнения форм расплавом битума.
  • Опционально доступны формы для определения упругого восстановления (elastic recovery molds) по ASTM D6084 (код 5047+15945).

• Запасные части: Латунные формы (код 5045+15945) и базовые плиты (код 5207) подлежат периодической замене из-за износа и необходимости стерильности поверхностей для корректного отлива брикетов.

Габариты, вес и технические характеристики питания

Densitometer OilLab 730 относится к крупногабаритному лабораторному оборудованию, требующему отдельного рабочего места. Размеры прибора составляют 190 см в ширину, 50 см в глубину и 90 см в высоту (при открытом крышке). Вес пустой установки равен 82 кг, что обеспечивает устойчивость конструкции при работе мощных приводов и насосов.

Внутренний объем рабочей ванны имеет размеры 175 × 25 × 16 см, что достаточно для полного погружения трех образцов с соблюдением дистанций между ними.

Электропитание осуществляется от сети переменного тока напряжением 230 В или 115 В (частота 50 Гц). Максимальное потребление мощности составляет 1300 Вт, что требует наличия выделенной линии электропитания достаточного сечения. Прибор спроектирован для непрерывной работы в условиях промышленной лаборатории с высоким потоком заказов.
